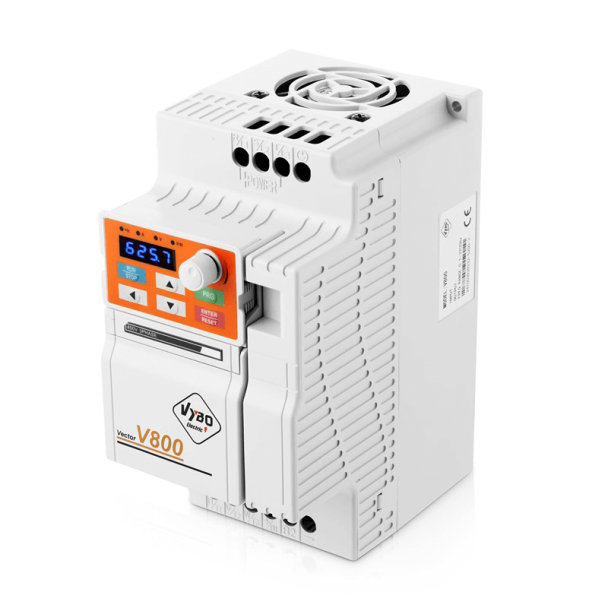

Frekvenční měnič 4kW V800-2S0040

Dlouhý popis produktu

Profesionální měnič pro výkonnější jednofázově napájené technologie

VYBO Electric V800 2S0040 je frekvenční měnič navržený pro průmyslové pohony o výkonu 4 kW, u kterých se očekává spolehlivé řízení, stabilní integrace do technologie a kultivované chování i při náročnějším denním provozu. Model pracuje s napájením 1 x 230 V / 50–60 Hz a poskytuje třífázový výstup 3 x 0–230 V AC. V praxi jde o řešení pro zařízení, kde je důležité získat z jednofázového napájení profesionálně řízený třífázový pohon bez kompromisů v kvalitě regulace. Série V800 je profesionální řada frekvenčních měničů pro průmysl a model 2S0040 tuto filozofii plně naplňuje důrazem na přesnost, stabilitu a pokročilou integraci funkcí.

Jmenovitý výstupní proud 16 A, maximální vstupní proud 17 A a doporučený výkon motoru 4 kW potvrzují, že jde o řešení připravené pro výkonnější technologické sestavy. Tento měnič už přirozeně směřuje do provozů, kde je potřebná dobrá reakce při rozběhu, kontrolované zpomalování, bezproblémová komunikace do řízení a schopnost dlouhodobě zvládat pracovní tempo bez zbytečné nervozity pohonu.

Integrované vektorové řízení jako nosný prvek celého řešení

Klíčovou vlastností modelu je integrované vektorové řízení. K dispozici je V/F skalární řízení i SFVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0–3200 Hz. Při SFVC řízení je výstupní frekvence 0–320 Hz. V technické praxi to znamená, že měnič lze přizpůsobit jak aplikacím, kde je prioritou široký frekvenční rozsah, tak úlohám, kde je důležitější přesnější vedení motoru a klidnější průběh chodu.

Otevřené vektorové řízení má význam zejména v situacích, kdy technologie citlivě reaguje na kolísání rychlosti nebo na změny zatížení. Série V800 navíc využívá lineární rampu, S-křivku, automatické zvýšení krouticího momentu, automatickou regulaci napětí AVR, omezení proudu a omezení krouticího momentu. Společně vytvářejí základ pro měnič, který dokáže udržovat lepší provozní disciplínu a snižovat riziko nežádoucích reakcí při přechodových stavech.

Pokročilá optimalizace integrace pro průmyslové zapojení

U modelu 2S0040 se velmi dobře ukazuje, co znamená pokročilá optimalizace integrace. Měnič spojuje v jednom zařízení řízení pohonu, komunikační rozhraní i důležité procesní a ochranné funkce, takže při návrhu technologie lze vytvořit čistší a přehlednější řešení. Sériová komunikace MODBUS RTU, digitální a analogové vstupy, reléový výstup, výstup s otevřeným kolektorem, +10 V výstup, vstup pro PTC ochranu elektromotoru, EMC filtr, PLC inteligentní funkce, nouzové zastavení EMS a připojení externího panelu tvoří základ výbavy, který je v této výkonové třídě velmi praktický.

Model zároveň využívá PID funkci spolu s detekcí chodu nasucho, režimem spánku a detekcí vysokého nebo nízkého tlaku. To rozšiřuje jeho využití i v technologiích, kde motor tvoří součást procesu a kde je nutné reagovat na provozní veličiny, nejen mechanicky nastavovat frekvenci. V průmyslovém provozu jde o výbavu, která pomáhá zlepšit stabilitu systému i servisní přehlednost.

Brzdná jednotka jako součást spolehlivého pracovního cyklu

U výkonu 4 kW je velmi důležité, aby pohon zvládal nejen plynulý chod, ale i přesné a kontrolované zpomalování. Proto je podstatné, že model 2S0040 je vybaven integrovanou brzdnou jednotkou. K dispozici je výkon rezistoru 0,3 kW a hodnota odporu 50 Ω. Díky tomu je možné lépe zvládat aplikace s častějším zastavováním, změnou pracovního tempa nebo s vyššími nároky na kulturu doběhu.

Brzdná jednotka přidává měniči praktickou rezervu právě v těch okamžicích, kdy samotná změna frekvence nestačí. Při opakovaných cyklech, na pracovištích s vyšší dynamikou nebo v technologiích, kde je důležitá disciplína pohybu, jde o velmi cenný prvek.

Konstrukce B2S a elektroinstalační základ pro výkonnější nasazení

Model patří do rámu B2S a jeho vnější rozměry jsou 100 × 183 × 143 mm. Instalační rozměry 90 × 173 mm pomáhají při plánování rozvaděče nebo strojní skříně tam, kde je třeba rozumně pracovat s prostorem a zároveň zachovat profesionální výbavu. Doporučený průřez napájecího vodiče je 4,0 mm² a doporučený jistič 32 A. Krytí IP20 je určeno pro vnitřní průmyslové prostředí.

Při návrhu montáže je vhodné počítat s vertikálním osazením, dobrým prouděním vzduchu, oddělením silových a řídicích kabelů a kvalitním uzemněním. V průmyslovém zapojení jsou to zásadní detaily, které ovlivňují EMC chování, provozní stabilitu i dlouhodobou životnost měniče. Série V800 je připravena na takový způsob nasazení a při korektní instalaci dokáže pracovat jako spolehlivý článek technologického celku.

Oblasti použití pro výkonnější jednofázově napájené pohony

V800 2S0040 se hodí pro výkonnější dopravníkové systémy, ventilátorové sestavy, odsávací technologie, čerpací jednotky, míchací zařízení, dávkovací celky, balicí a manipulační pracoviště, servisní a výrobní moduly, pomocné strojní mechanismy, průmyslové dílenské technologie i různé samostatné stroje, kde je třeba spojit jednofázové napájení 230 V s profesionálním řízením třífázového elektromotoru. Přidanou hodnotou není jen výkon 4 kW, ale především úroveň zpracování celého řídicího konceptu.

VYBO Electric V800 2S0040 tak představuje velmi dobře vybavený průmyslový měnič pro náročnější technologické úlohy. Profesionální filozofie série V800, integrované vektorové řízení, pokročilá optimalizace integrace, průmyslová komunikace a integrovaná brzdná jednotka z něj dělají řešení připravené na stabilní každodenní provoz v moderním průmyslovém prostředí.
