Frekvenční měnič 3kW V900-2S0030

produktový banner frekvenční měnič V900

Model V900-2S0030
Výkon měniče 3,0 kW
Max. vstupní proud 17 A
Nominální výstupní proud 16,5 A
Vstupní napětí 50/60Hz 1 fáze 230 V
Průřez řidiče 2,5 mm²
Jistič 40 A
Brzdová jednotka Ne
EMC filtr Ano
Kategorie: , ,

iso certifikáty vybo electric

Jsme odborníci na frekvenční měniče
24 hodin denně, 7 dní v týdnu – urgentní dodávky velkých frekvenčních měničů měničů
Velký sklad i servisní středisko
Frekvenční měniče odesíláme přímo ze skladu
Vlastní vývojové středisko a možnost přizpůsobení produktů na míru
Extra rychlé dodání po celé republice
Volitelné příslušenství k měničům


Frekvenční měnič 3 kW V900-2S0030 máme skladem ve výhodné ceně. Jednofázový frekvenční měnič na 230V vhodný pro ovládání elektromotorů o výkonu 3 kW. S tímto měničem dokážete velmi snadno, ale hlavně efektivně řídit otáčky vašeho elektromotoru. Podrobné technické informace můžete nalézt v uživatelském manuálu.

Frekvenční měniče 3 kW V900 – prodej

Frekvenční měniče 3 kW V900 máme v prodeji. Rozhlédněte se v našem e-shopu a poznejte naši širokou nabídku frekvenčních měničů s různými výkony a parametry. Na skladě držíme tisíce kusů frekvenčních měničů a doručujeme je ve velmi krátké době. Umíme vám garantovat, že zařízení jsou ve velmi vysoké kvalitě a mají opravdu dlouhou životnost. Co se týče používání, je opravdu jednoduché a intuitivní, takže to zvládne i nezkušený uživatel. V našem internetovém obchodě můžete nalézt také množství různého příslušenství nebo jiných zařízení. Jsou to například elektromotory, elektropřevodovky či tlumivky.

Parametry frekvenčních měničů V900

  • Maximální frekvence: 0 až 600 Hz
  • Rozsah frekvence napájení: 47 – 63 Hz
  • Rozsah rychlosti: 1:100 (SVC) 1:1000 (CLVC)
  • Řízení AC motoru se realizuje technologií řízení proudu vektoru s vysokým výkonem
  • Automatické zvýšení točivého momentu nebo uživatelem nastavené zvýšení od 0.1% až 30%
  • Při změně napájecího napětí umožňuje automaticky udržovat konstantní výstupní napětí
  • Zabudovaný PID regulátor: Usnadňuje procesně řízený systém řízení uzavřené smyčky
  • Podpora pro diferenciální vstup PG karty, resolvera PG karty, otočného transformátoru PG karty

Frekvenční měniče V900 ve výhodných cenách

Frekvenční měnič V900 naleznete v našem e-shopu ve výhodné ceně. Ceny frekvenčních měničů se snažíme systematicky upravovat tak, aby byli zákazníci s poměrem cena/kvalita co nejvíce spokojeni. To je také jeden z důvodů, proč se k nám klienti stále vracejí a nakupují i další výrobky. Jsme vám schopni zajistit kompletní systém pohonu včetně elektromotorů, převodovek a frekvenčních měničů. Máte-li zájem o frekvenční měnič V900, neváhejte si produkt přidat do košíku a po vyplnění základních informací bude vaše objednávka hotová.

Pomoc s výběrem vhodného frekvenčního měniče

Pokud si neumíte dát rady s výběrem frekvenčního měniče a nejste si jisti zda bude vhodný pro váš provoz, kdykoli se na nás můžete obrátit. Můžete nás kontaktovat buď telefonicky nebo e-mailem. Jsme tady pro vás 24/7. Naši odborníci vám ochotně poradí a poskytnou optimální řešení vaší situace. Rádi vám předají dlouholeté zkušenosti v podobě informací, které budete potřebovat při pořizování nového zařízení. Nás kvalifikovaný personál poskytuje veškeré poradenství samozřejmě grátis.

VYBO Electric – váš dlouholetý dodavatel frekvenčních měničů

Pokud jste již učinili rozhodnutí pořídit si nový frekvenční měnič, určitě vám můžeme doporučit měnič od značky VYBO Electric, při které máte vždy jistotu, že nakoupíte nejvýhodněji. Nejenže jde o vynikající poměr ceny a kvality, ale také spokojenost našich zákazníků, kteří si naše produkty oblíbili. Našim klientům se stále snažíme víc a víc vyhovět, proto vyřizujeme a doručujeme vaše zásilky v co nejkratších možných časech. Navíc platíme i část dopravních nákladů, aby naši odběratelé nemuseli platit zbytečně velké sazby za dopravu. Věříme, že i vy se přidáte k tisícům našich spokojených zákazníků a těšíme se na vaše objednávky.

Tým VYBO Electric

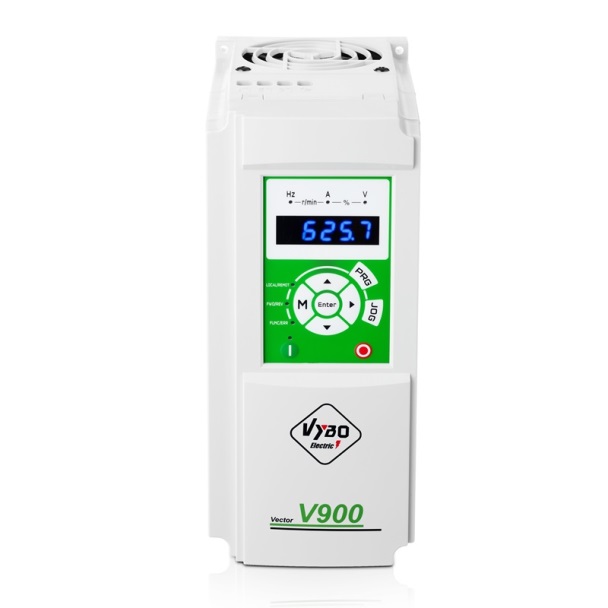

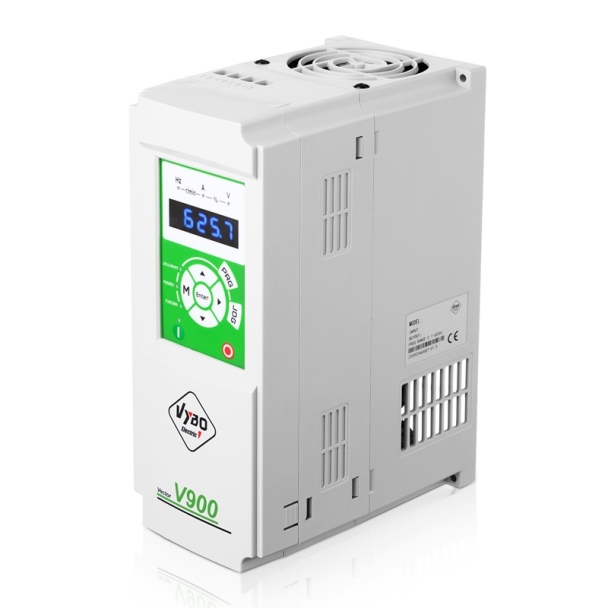

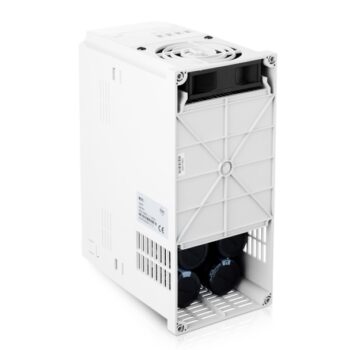

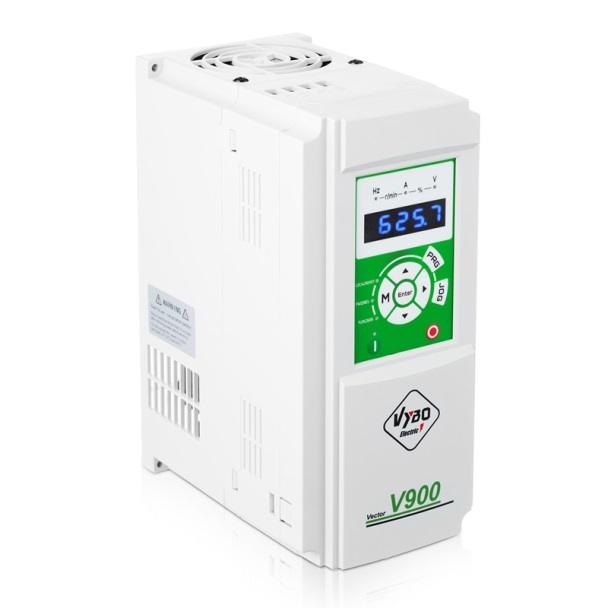

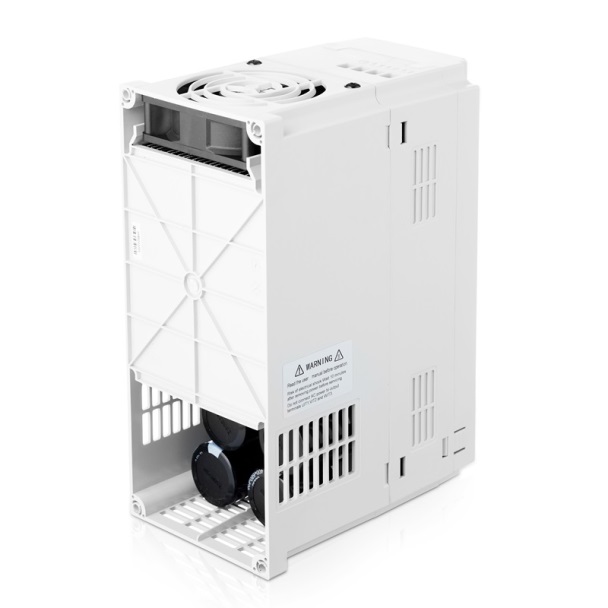

Frekvenční měnič 3,0kW V900 – fotogalerie

frekvenční měnič 3,0kW V900 230V, model 2S0030

frekvenční měnič 3,0kW V900 230V, model 2S0030

frekvenční měnič 3,0kW V900 230V, model 2S0030

frekvenční měnič 3,0kW V900 230V, model 2S0030

frekvenční měnič 3,0kW V900 230V, model 2S0030

Frekvenční měnič 3,0kW V900 – rozměrový výkres

rozměrový výkres frekvenční měniče V900

Velikost Model W H D A B Φ d
A V900-2S0022 85 180 131 167 72 5,5
V900-2S0030
V900-4T0040
V900-4T0055
V900-4T0075

Podrobná specifikace

Typ modelu měniče V900 Jmenovitý výst. výkon (kW) Jmenovitý vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
V900-2S0030 3,0 17 16,5 3,0
Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A)
1 fázové 1×230 V 3,0 2,5 40

Tabulka vhodných brzdových odporů

Typ měniče frekvence Brzdný odpor Brzdová jednotka Doporučený výkon motoru (kW)
Výkon odporu (W) Hodnota odporu (Ω) (≥)
V900-2S0030 250 65 250W-65R 3,0

Všeobecné technické parametry pro všechny typy V900

Napájení Rozsah vstupního napětí: 1 x 230 V AC ± 10%
Rozsah vstupního napětí: 3 x 400 V AC ± 10%
Vstupní frekvence Rozsah frekvence napájení: 47 až 63 Hz
Řídící režim V/F řízení
SFVC Vektorové řízení s otevřeným okruhem
CLVC Vektrové řízení s uzavřeným okruhem (nad 3,7 kW)
Maximální frekvence 0 – 600 Hz
Nosná frekvence 0.5 kHz – 8 kHz
Nosná frekvence se automaticky nastaví na základě charakteristiky zatížení.
Rozlišení vstupní frekvence Digitální nastavení 0.01 Hz
Analogové nastavení: maximální frekvence x 0,025%
Počáteční točivý moment G typ: 0.5 Hz / 150% (SFVC)
G typ: 0.5 Hz / 180% (CLVC)
P typ: 0.5 Hz / 100%
Rozsah rychlosti 1:100 (SVC) 1:1000 (CLVC)
Stabilita rychlosti ± 0.5 % (SFVC) ± 0.2 % (CLVC)
Přetížitelnost G typ: 60s pro 150% jmenovitého proudu, 3s pro 180% jmenovitého proudu
P typ: 60s pro 120% jmenovitého proudu, 3s pro 150% jmenovitého proudu
Zvýšení točivého momentu; Automatické zvýšení točivého momentu; nebo
uživatelem nastavené zvýšení od 0.1% do 30%
V/F křivka Přímá V/F křivka
Vícebodová V/F křivka
N-napěťová V/F křivka (násobek 1.2-napětí, 1.4- napětí, 1.6-napětí, 1.8-napětí, čtvercová)
V/F separace Dva typy: úplná separace; poloviční separace
Režimy rampy Linerána křivka rampy
Čtyři skupiny časů zrychlení/zpomalení s rozsahem 0-6500s
DC brzdění Frekvence brzdění: 0,0 Hz až maximální frekvence
Doba brzdění: 0.0-36.0s
Hodnota proudu při brzdění: 0.0%-100.0%
Řízení v JOG režimu JOG frekvenční rozsah: 0.00-50.00 Hz
JOG čas zrychlení / zpomalení: 0.0-6500.0s
Jednoduché PLC, vícenásobné přednastavené rychlosti Implementováno až 16 rychlostí pomocí jednoduché funkce PLC nebo kombinace stavů svorek.
Zabudovaný PID regulátor Usnadňuje procesně řízený systém řízení uzavřené smyčky
Automatická regulace napětí (AVR) Při změně napájecího napětí může automaticky udržovat konstantní výstupní napětí
Řízení přepětí a nadměrného proudu Proud a napětí jsou automaticky omezeny během chodu, aby se zabránilo častému vypínání v důsledku přepětí nebo nadměrného proudu.
Rychlé omezení proudu Pomáhá předcházet častým chybám z důvodu nadproudu AC motoru
Omezení točivého momentu a řízení Může automaticky omezit točivý moment a zabránit časté změně nadproudu během chodu. Řízení točivého momentu lze realizovat v režimu CLVC
Vysoký výkon Řízení AC motoru se realizuje technologií řízení proudu vektoru s vysokým výkonem
Podpora pro PG kartu Podpora pro diferenciální vstup PG karty, resolvera PG karty, otočného transformátoru PG karty atd.
PG karty lze připojit na modely V900-4T0040 a větší
PG karty lze připojit na modely V900-2S0040 a 2S0055
Rychlé omezení proudu motoru Pomáhá předcházet častým chybám a přetížení elektromotoru
Bezpečnostní funkce STO Systém „Emergency Stop“: v nouzových případech zastaví měnič okamžitě, po aktivaci přepínače J4 na STO.
Kontrola oteplení motoru PTC Vstup pro PTC tepelnou ochranu motoru.
Časové řízení Časový rozsah: 0.0-6500.0 minut
Komunikační protokol MODBUS RTU, PROFINET
Kanál spouštěcích příkazů Ovládací panel / Ovládací svorky / Sériový komunikační port
Mezi těmito zdroji můžete přepínat různými způsoby.
Zdroj frekvence 10 druhů frekvencí. Nastavení digitální, analogovým napětím, analogovým proudem, impulzem, sériovým portem. Mezi těmito zdroji můžete přepínat různými způsoby.
Pomocný zdroj frekvence 10 druhů frekvencí. Umožňuje jemné doladění pomocné frekvence a frekvenční syntézy.
Vstupní svorkovnice 5 digitálních vstupů pro modely 0.4 – 5.5kW
1 analogový vstup pro modely 0.4 – 5.5kW
6 digitálních vstupů pro modely nad 7.5kW
2 analogové vstupy pro modely nad 7.5kW
Výstupní svorkovnice 1 vysokorychlostní impulzní výstup (otevřený kolektor);
1 výstupní svorka relé pro modely 0.4kW – 5.5kW
1 výstupní analogová svorka pro modely 0.4 – 5.5kW
2 výstupní svorky relé pro modely 7.5 – 500kW
2 výstupní analogové svorky pro výkon 7.5 – 500kW
EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Standardy EN/IEC 61800-3:2017;C1, který je vhodný do 1.prostředí
EN/IEC 61800-3:2017; C2, který je vhodný do 1.prostředí
LED displej Zobrazuje parametry
Uzamčení tlačítek a výběr funkcí Umožňuje blokovat tlačítka částečně nebo úplně a definovat rozsah funkcí některých tlačítek, aby se zabránilo nesprávné funkcí.
Ochranný režim Zjišťování zkratu motoru při zapnutí, ochrana proti ztrátě vstupní/výstupní fáze, ochrana před nadměrným proudem, ochrana proti přepětí, ochrana před nízkým napětím, ochrana proti přehřátí a ochrana proti přetížení.
Instalace v prostředí Uvnitř, vyhněte se přímému slunečnímu záření, soli prachu, korozivnímu nebo hořlavému plynu, kouři, páře. Odolnost proti chemickým znečištěním třída 3C3 EN/IEC 60721-3-3. Odolnost proti znečištění prachem 3S3EN/IEC 60721-3-3.
Nadmořská výška Pod 1000 m.n.m. (snižte stupeň výkonu při použití nad 1000 metrů n.m.)
Teplota okolí -10°C – 40°C (snižte stupeň výkonu pokud je teplota okolí mezi 40°C a 50°C)
Vlhkost Méně než 95% relativní vlhkosti, bez kondenzace
IEC 60068-2-3
Vibrace Méně než 5,9 m/s2 (0,6g) IEC 60068-2-6
Teplota skladování -20°C až + 60°C

Výkonové parametry měničů série V900

1PH / 3PH AC 230 V ±15%
Model Jmenovitý výst. výkon (kW) Maximální vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
V900-2S0004 0,4 5,4 2,5 0,4
V900-2S0007 0,75 7,2 5 0,75
V900-2S0015 1,5 10 7 1,5
V900-2S0022 2,2 16 10 2,2
V900-2S0030 3 17 16,5 3
3PH / 3PH AC 400 V ±15%
V900-4T0007 0,75 3,8 2,5 0,75
V900-4T0015 1,5 5 3,7 1,5
V900-4T0022 2,2 5,8 5 2,2
V900-4T0040 4 10 9 4
V900-4T0055 5,5 15 13 5,5
V900-4T0075 7,5 20 17 7,5
V900-4T0110 11 26 25 11
V900-4T0150 15 35 32 15
V900-4T0185 18,5 38 37 18,5
V900-4T0220 22 46 45 22
V900-4T0300 30 62 60 30
V900-4T0370 37 76 75 37
V900-4T0450 45 90 90 45
V900-4T0550 55 113 110 55
V900-4T0750 75 157 150 75
V900-4T0900 90 180 176 90
V900-4T1100 110 214 210 110
V900-4T1320 132 256 253 132
V900-4T1600 160 307 300 160
V900-4T1850 185 355 340 185
V900-4T2000 200 385 380 200
V900-4T2200 220 430 420 220
V900-4T2500 250 475 470 250
V900-4T2800 280 525 520 280
V900-4T3150 315 610 600 315
V900-4T3500 350 665 640 350
V900-4T4000 400 700 690 400
V900-4T4500 450 800 790 450
V900-4T5000 500 865 860 500
Vstupní napětí Výkon motoru (kW) Průřez napájecího vodiče (mm²) Doporučený jistič (A) Doporučený vstupní stykač (A)
V900-2S0004 1 fázové 1×230 V 50/60 Hz 0,4 1,5 10 9
V900-2S0007 0,75 1,5 16 12
V900-2S0015 1,5 1,5 25 18
V900-2S0022 2,2 2,5 32 25
V900-2S0030 3 2,5 40 32
V900-4T0007 3 fázové 3×400 V 50/60 Hz 0,75 1,5 6 9
V900-4T0015 1,5 1,5 10 9
V900-4T0022 2,2 1,5 10 9
V900-4T0040 4 1,5 16 12
V900-4T0055 5,5 1,5 16 12
V900-4T0075 7,5 2,5 20 18
V900-4T0110 11 4 32 25
V900-4T0150 15 4 40 32
V900-4T0185 18,5 6 50 38
V900-4T0220 22 10 80 65
V900-4T0300 30 10 80 65
V900-4T0370 37 16 100 65
V900-4T0450 45 25 100 80
V900-4T0550 55 35 160 95
V900-4T0750 75 50 160 115
V900-4T0900 90 70 250 150
V900-4T1100 110 95 250 170
V900-4T1320 132 120 400 205
V900-4T1600 160 150 400 245
V900-4T1850 185 185 400 300
V900-4T2000 200 185 500 410
V900-4T2200 220 185 500 410
V900-4T2500 250 240 630 410
V900-4T2800 280 240 630 475
V900-4T3150 315 150*2 700 620
V900-4T3500 350 185*2 800 620
V900-4T4000 400 185*2 800 620
V900-4T4500 450 240*2 1000 800
V900-4T5000 500 240*2 1000 800

Tabulka vhodných brzdových odporů V900

Modely s napájením 1 x 230 V (V900-2S….)
Brzdová jednotka Model Výkon (kW) Označení Brzdný odpor
Výkon odporu (W) Hodnota odporu (Ω) (≥)
Ne V900-2S0004 0,4 80W-200R 80 200
V900-2S0007 0,75 80W-150R 80 150
V900-2S0015 1,5 100W-50R 100 100
V900-2S0022 2,2 100W-50R 100 70
V900-2S0030 3 250W-65R 250 65
Modely s napájením 3 x 400 V (V900-4T….)
Brzdová jednotka Model Výkon (kW) Označení Brzdný odpor
Výkon odporu (W) Hodnota odporu (Ω) (≥)
Ne V900-4T0007 0,75 250W-300R 250 300
V900-4T0015 1,5 300W-220R 300 220
V900-4T0022 2,2 400W-200R 400 200
V900-4T0040 4,0 500W-130R 500 130
V900-4T0055 5,5 500W-130R 500 130
Ano V900-4T0075 7,5 800W-90R 800 90
V900-4T0110 11 1000W-65R 1000 65
V900-4T0150 15 1500W-43R 1500 43
V900-4T0185 18,5 2000W-32R 2000 32
V900-4T0220 22 BRU-4KW-24R 4000 24
V900-4T0300 30 BRU-4.5KW-24R 4500 24
V900-4T0370 37 BRU-6KW-19.2R 6000 19,2
Opce V900-4T0450 45 BRU-7KW-14.8R 7000 14,8
V900-4T0550 55 BRU-9KW-12.8R 9000 12,8
V900-4T0750 75 BRU-11KW-9.6R 11000 9,6
V900-4T0900 90 BRU-15KW-6.8R 15000 6,8
V900-4T1100 110 BRU-9KW-9.3R*2 9000*2 9,3*2
V900-4T1320 132 BRU-13KW-9.3R*2 13000*2 9,3*2
V900-4T1600 160 BRU-13KW-6.2R*2 13000*2 6,2*2
V900-4T1850 185 BRU-16KW-6.2R*2 16000*2 6,2*2
V900-4T2000 200 BRU-19KW-2.5R*2 19000*2 2,5*2
V900-4T2200 220 BRU-19KW-2.5R*2 19000*2 2,5*2
V900-4T2500 250 BRU-21KW-2.5R*2 21000*2 2,5*2
V900-4T2800 280 BRU-24KW-2.5R*2 24000*2 2,5*2
V900-4T3150 315 HRU-27KW-2.5R*2 27000*2 2,5*2
V900-4T3550 355 BRU-20KW-2.5R*3 20000*3 2,5*3
V900-4T4000 400 BRU-23KW-2.5R*3 23000*3 2,5*3
V900-4T4500 450 HRU-26KW-2.5R*3 26000*3 2,5*3
V900-4T5000 500 HRU-29KW-2.5R*3 29000*3 2,5*3
Výkon 3,0 kW
Nominální výstupní proud 16,5 A
Napájecí napětí 1 x 230 V
Výstupní napětí 0 – 230 V
Výstupní frekvence 0 – 600 Hz
Přetížitelnost v režimu ND – Normální zátěž (Normal Duty) 120% / 60s
Přetížitelnost v režimu HD – Těžký pohon (Heavy Duty) 150% / 60s
Řídící režim V/F skalární řízení ✓
Řídící režim SFVC vektorové s otevřeným okruhem ✓
Řídící režim CLVC vektorové s uzavřeným okruhem X
Vstupy analógové 1
Vstupy digitální 5
Výstupy analógové 1
Výstupy reléové 1
Výstupy s otevřeným kolektorem 1
Integrovaný brzdový tranzistor X
EMC filtr ✓
+10 V výstup ✓
+24 V výstup ✓
Vstup pro PTC ✓
Safe Torque Off (STO) X
Emergency STOP (EMS) ✓
Integrovaný Ethernet X
Integrovaný MODBUS RTU ✓
PROFINET X
PG karta pro enkodér X
PID + detekce chodu na sucho LL + režim spánku
SLP + detekce vysokého/nízkého tlaku HP/LP		 ✓
PLC inteligentní funkce ✓
Připojení externího panelu (běžně do 30 m) ✓
Stupeň krytí IP 20 ✓
Stupeň krytí IP 65 X
Změna směru otáčení přes externí vstup ✓
Změna směru otáčení z panelu ✓

Rozměrový výkres
V900

PDF

2S0030

V900

Datový list
V900

PDF

2S0030

V900

Prezentační katalog
měničů

PDF

2S0030

V900

Užívatelský manuál
V900

PDF

2S0030

V900
