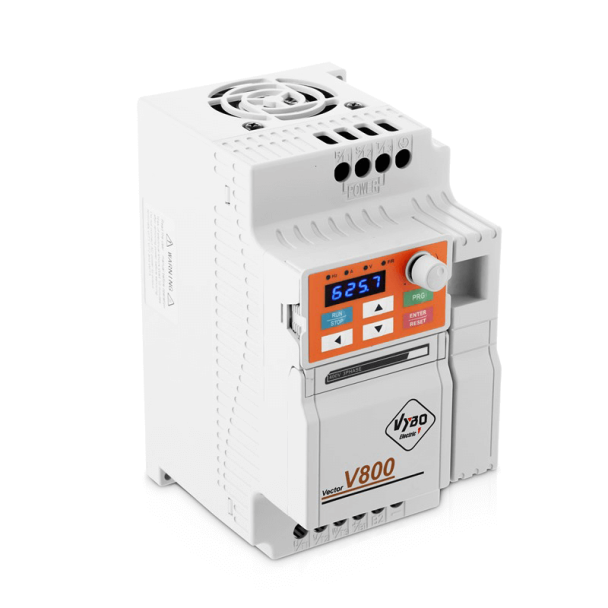

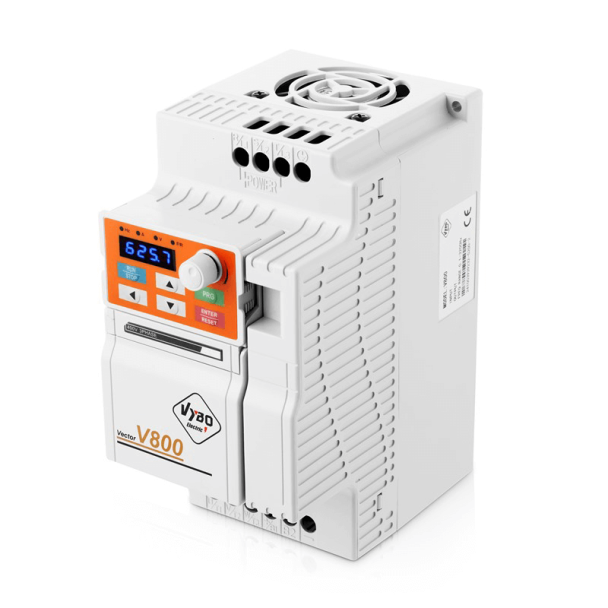

Frekvenční měnič 3kW V800-4T0030

Dlouhý popis produktu

Výkonnější měnič pro stroje s vyšším pracovním tempem

VYBO Electric V800 4T0030 je frekvenční měnič určený pro aplikace, kde už motor tvoří důležitou hnací část technologie a od řízení se očekává stabilita i při dynamičtějším provozu. Model s výkonem 3 kW pracuje s napájením 3 x 400 V / 50–60 Hz a vytváří výstup 3 x 0–400 V AC. Maximální vstupní proud 8 A, jmenovitý výstupní proud 7,5 A a doporučený výkon motoru 3 kW potvrzují, že jde o seriózní průmyslový měnič připravený na výkonnější úlohy ve strojích i v technologických sestavách.

U této výkonové úrovně je důležité, aby měnič nenabízel pouze regulaci rychlosti, ale i dobrou práci s rozběhem, změnou zatížení a opakovaným zpomalováním. Série V800 je navržena jako profesionální řada frekvenčních měničů pro průmysl a model 4T0030 tuto filozofii naplňuje kombinací vektorového řízení, komunikační připravenosti a funkční výbavy použitelné v každodenním provozu.

Integrované vektorové řízení pro výkonnější pohony

Model 4T0030 podporuje V/F skalární řízení i SFVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0–3200 Hz. Při SFVC řízení je výstupní frekvence 0–320 Hz. Tento měnič tak dokáže nabídnout flexibilitu podle charakteru pohonu a podle toho, zda je prioritou jednoduché univerzální řízení nebo přesnější chování motoru v pracovním zatížení.

Režim SFVC pomáhá zlepšit stabilitu rychlosti, kulturu chodu a odezvu pohonu na změnu provozního stavu. U výkonnějších mechanismů je to velmi důležité, protože každé rozkolísání se může přenést do celého procesu. V800 proto pracuje i s lineární rampou, rampou typu S-křivka, regulací napětí AVR, automatickým zvýšením krouticího momentu a omezením proudu i krouticího momentu, což přispívá k jistějšímu chodu technologie.

Pokročilá optimalizace integrace pro větší technologické celky

V této výkonové třídě se velmi dobře ukazuje význam pokročilé optimalizace integrace. Model 4T0030 disponuje digitálními a analogovými vstupy, reléovým výstupem, výstupem s otevřeným kolektorem, +10 V výstupem, vstupem pro PTC ochranu elektromotoru, integrovaným EMC filtrem, MODBUS RTU, PLC inteligentní funkcí, podporou externího panelu a vizuálně potvrzenou změnou směru otáčení přes externí vstup. Díky tomu se měnič přirozeně uplatní ve strojích, které už vyžadují větší komunikační disciplínu a přehledné řízení.

Stejně důležitá je procesní výbava. Měnič má PID regulaci, detekci chodu nasucho, režim spánku a detekci vysokého nebo nízkého tlaku. Tyto funkce výrazně zvyšují využitelnost v technologických celcích, kde motor nepracuje izolovaně, ale jako součást regulačního procesu. Právě v takových aplikacích má série V800 velmi silné postavení.

Brzdná jednotka při vyšším výkonu dává ještě větší smysl

U modelu 4T0030 je k dispozici integrovaná brzdná jednotka s výkonem rezistoru 0,3 kW a s hodnotou odporu 130 Ω. Doporučený výkon této konfigurace je 3 kW. Tato výbava je důležitá zejména u zařízení s častějším zpomalováním, s opakovaným cyklem a s požadavkem na lepší kontrolu nad doběhem. U výkonnějšího pohonu totiž kvalita brzdění výrazně ovlivňuje nejen přesnost, ale i kulturu celého provozu.

Brzdná jednotka rozšiřuje možnosti nasazení a přidává pohonu větší provozní jistotu.

Rám B4T a parametry vhodné pro výkonnější osazení

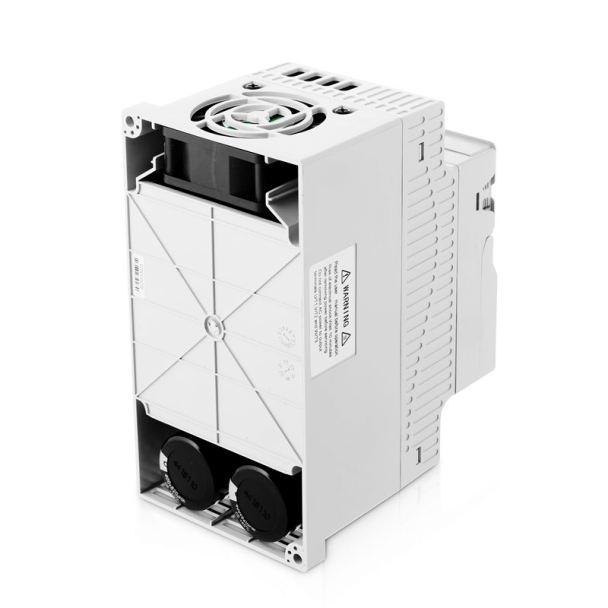

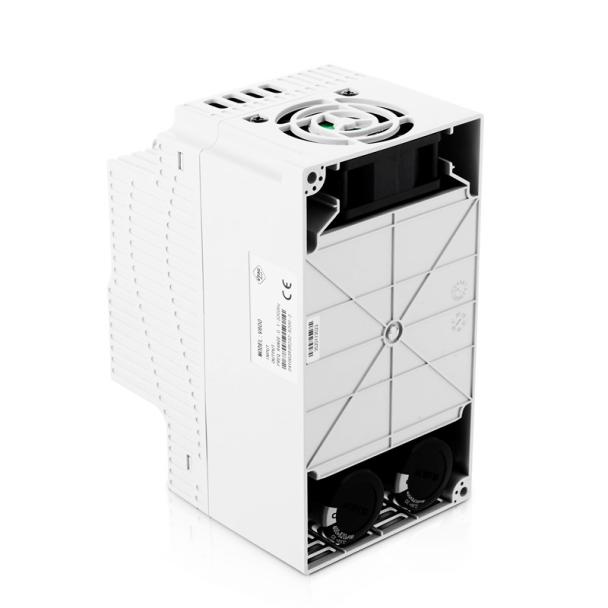

Model 4T0030 patří do rámu B4T s rozměry 100 × 183 × 143 mm a instalačními rozměry 90 × 173 mm. Doporučený průřez napájecího vodiče je 2,5 mm² a doporučený jistič 16 A. Přibližné výkonové ztráty dosahují 0,14 kW, požadovaný průtok chladicího vzduchu 30 m³/hod a utahovací moment 0,7 až 0,9 Nm. Krytí IP20 je určeno pro vnitřní průmyslové prostředí.

I když se u tohoto modelu v datech AC a DC reaktoru neuvádějí konkrétní hodnoty, celkový elektroinstalační základ je jasně připraven pro seriózní průmyslové použití. Důležité je dbát na kvalitní uzemnění, dostatečné chlazení a správné vedení kabelů, protože právě tyto detaily přímo ovlivňují stabilitu a EMC chování systému.

Typické aplikace pro 3 kW model

V800 4T0030 se velmi dobře hodí pro výkonnější dopravníkové úseky, míchací technologie, čerpací sestavy, ventilátorové celky, odsávací zařízení, balicí pracoviště, výrobní moduly, jednoúčelové stroje, technologické podsystémy i samostatné průmyslové mechanismy, které potřebují stabilní chod a komfortní začlenění do řízení. Dobře se uplatní i při modernizaci stávajících zařízení, kde je cílem zavést přesnější regulaci a spolehlivější chování pohonu.

VYBO Electric V800 4T0030 tak působí jako silný a zároveň technicky vyvážený měnič pro seriózní průmyslové nasazení. Integrované vektorové řízení, procesní výbava, komunikace MODBUS RTU a brzdná jednotka z něj dělají spolehlivé řešení pro každodenní práci ve výkonnějších technologiích.
