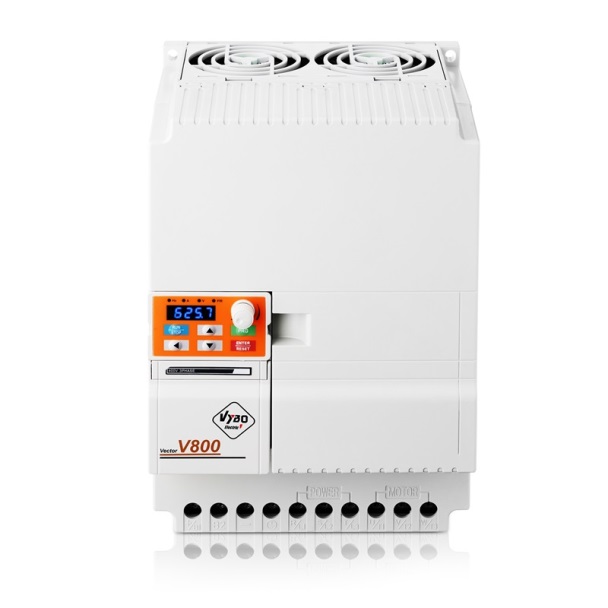

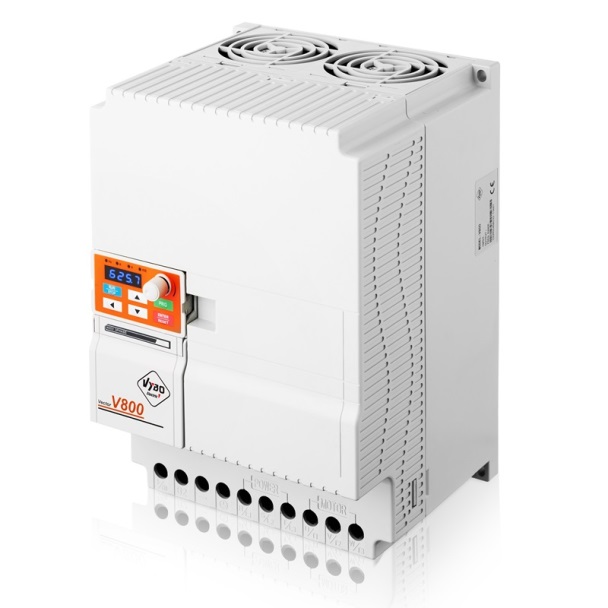

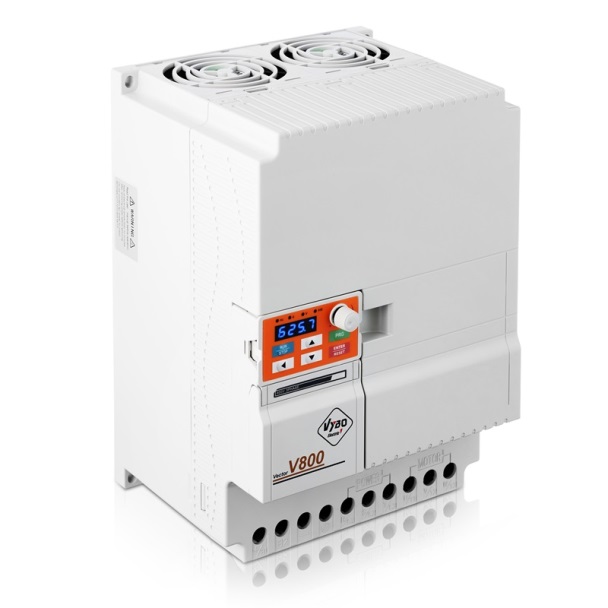

Frekvenční měnič 30kW V800-4T0300

Dlouhý popis produktu

Měnič pro linkové a výrobní aplikace s důrazem na dynamiku

VYBO Electric V800 4T0300 je frekvenční měnič určený pro technologie, kde se motor podílí na výrobním rytmu, přenosu materiálu nebo plynulosti automatizovaného pracoviště. Jmenovitý výkon 30 kW, napájení 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC tvoří pevný základ pro pohony, od kterých se očekává přesná reakce, stabilita i schopnost pracovat ve vyšším provozním tempu. Jmenovitý výstupní proud 60 A a maximální vstupní proud 62 A ukazují, že jde o model připravený na seriózní každodenní zatížení.

Profesionální série V800 je zaměřena na průmyslové nasazení, kde už nestačí jen základní řízení otáček. Důležité je, aby měnič dokázal pohon vést čistě, předvídatelně a s dobrou rezervou i při přechodových stavech. Model 4T0300 proto kombinuje výkon, řídicí funkce, komunikaci a procesní připravenost tak, aby mohl fungovat jako stabilní prvek výrobního nebo manipulačního systému.

Integrované vektorové řízení pro plynulý chod a jistou reakci

Hlavní technickou předností modelu je integrované vektorové řízení. K dispozici je V/F skalární řízení i SVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0 – 3200 Hz. Při SVC vektorovém řízení s otevřenou smyčkou je výstupní frekvence 0 – 320 Hz. Tato kombinace umožňuje přizpůsobit měnič různým provozním režimům a nastavit chování pohonu podle charakteru konkrétní aplikace.

Vektorové řízení přispívá k lepší stabilitě rychlosti, kultivovanějšímu rozběhu a jistější reakci při změně zatížení. Série V800 využívá také lineární rampu, S-křivku, automatické zvýšení krouticího momentu, omezení proudu a další funkce, které pomáhají udržet plynulost provozu i v zařízeních s častějšími změnami rytmu. U výrobních pracovišť, kde je potřebná opakovatelnost a dobré časování pohybu, má taková výbava výrazný význam.

Funkce, které dávají technologii větší provozní jistotu

Model V800 4T0300 přináší pokročilou optimalizaci integrace, tedy praktické spojení výkonového řízení, komunikace a ochranných funkcí v jednom zařízení. Výbava zahrnuje integrovaný MODBUS RTU, EMC filtr, +10 V výstup, vstup pro PTC ochranu elektromotoru, PLC inteligentní funkci, Emergency STOP (EMS) a možnost připojení externího panelu. Změna směru otáčení přes externí vstup umožňuje jednoduché zařazení měniče do automatizované logiky stroje.

Důležitou součástí výbavy je také PID regulace doplněná o detekci chodu nasucho, režim spánku a detekci vysokého nebo nízkého tlaku. To rozšiřuje možnosti použití měniče i v technologiích, kde pohon není izolovaným mechanickým prvkem, ale aktivně ovlivňuje procesní stav systému. Takové řešení pomáhá snižovat počet externích doplňků a zároveň zvyšuje přehlednost i funkčnost celého zařízení.

Integrovaná brzdná jednotka pro pracovní režim s častějšími přechody

U výkonu 30 kW se už velmi výrazně projevuje význam správně zvládnutého zpomalování. Model 4T0300 proto využívá integrovanou brzdnou jednotku s výkonem rezistoru 1,5 kW, hodnotou odporu 22 Ω a doporučeným výkonem 30 kW. Taková konfigurace je praktická tam, kde se zařízení často rozbíhá, zpomaluje nebo mění pracovní rytmus a kde je důležité, aby přechody mezi režimy působily stabilně a předvídatelně.

Brzdná jednotka podporuje jistější doběh a zvyšuje kontrolu nad chováním pohonu v situacích, kdy samotná změna frekvence nestačí. V praxi jde o cenný prvek pro linkové aplikace, manipulační mechanismy, dávkovací systémy i různé typy strojů, kde má přesnost zastavení přímý dopad na kvalitu výsledku nebo návaznost dalších operací.

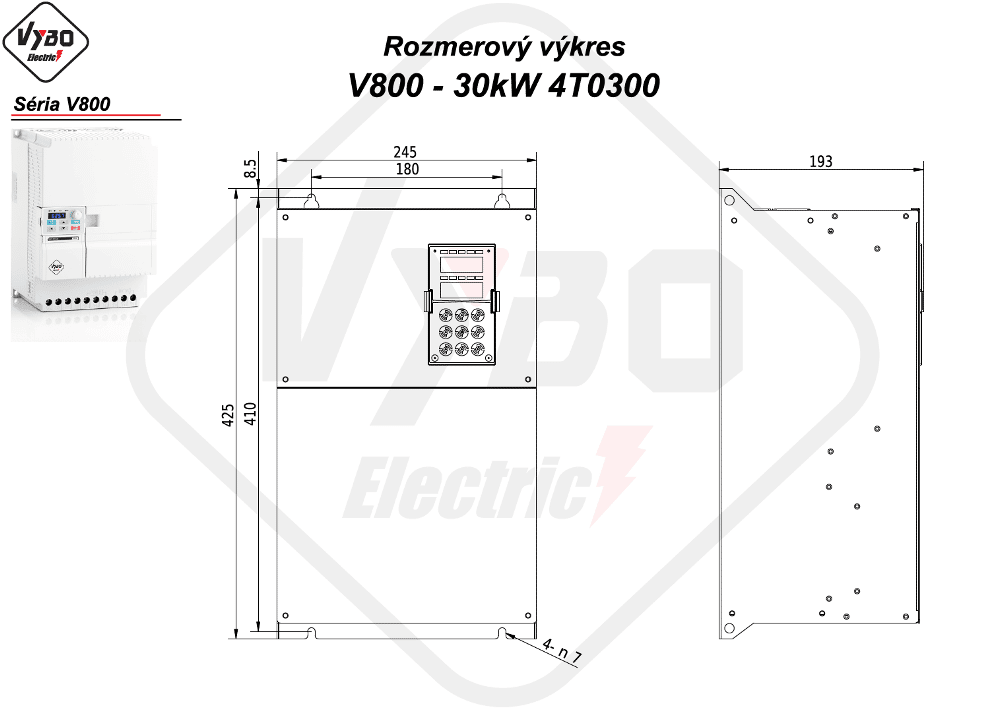

Velikost D a údaje důležité při projektování

Model patří do velikosti D. Doporučený průřez napájecího kabelu je 16 mm² a doporučený jistič 63 A. Přibližné výkonové ztráty dosahují 0,65 kW, požadovaný průtok chladicího vzduchu 170 m³/hod, indukčnost AC reaktoru 0,28 mH a indukčnost DC reaktoru 0,045 mH. Utahovací moment je 2 až 2,5 Nm a krytí IP20 je určeno pro vnitřní provozní prostředí.

Přetížitelnost 120 % / 60 s v režimu P a 150 % / 60 s v režimu G poskytuje dobrou rezervu při krátkodobých změnách zatížení. To je důležité zejména v technologiích, kde pohon nepracuje zcela rovnoměrně a kde je potřeba zvládat přechodové stavy bez zbytečných výpadků. Při kvalitním odvětrání, správném uzemnění a dobře zvládnuté kabeláži dokáže model 4T0300 velmi dobře naplnit požadavky na profesionální průmyslové řízení.

Přirozené nasazení ve výrobních a manipulačních technologiích

V800 4T0300 se výborně hodí pro dopravníkové linky, balicí technologie, odsávací systémy, ventilátorové aplikace, čerpací stanice, míchací zařízení, dávkovací pracoviště, obslužné mechanismy strojů, samostatné výrobní moduly i procesní uzly, kde je třeba spojit dynamické řízení s dobrou komunikační připraveností. Jeho přidaná hodnota spočívá v tom, že přináší nejen výkon 30 kW, ale i profesionální chování vhodné pro technologické prostředí s vyššími nároky na přesnost a stabilitu.
