Frekvenční měnič 160kW V810-4T1600

Dlouhý popis produktu

Frekvenční měnič V810-4T1600 pro pohony 160 kW s vysokou nárokovou dynamikou

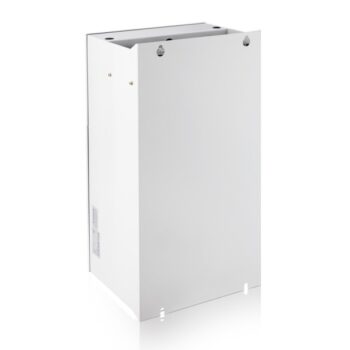

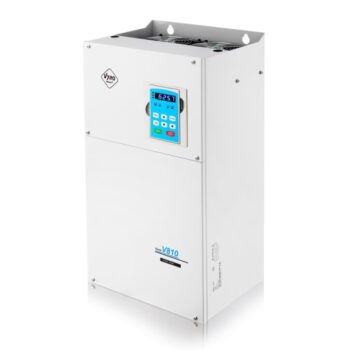

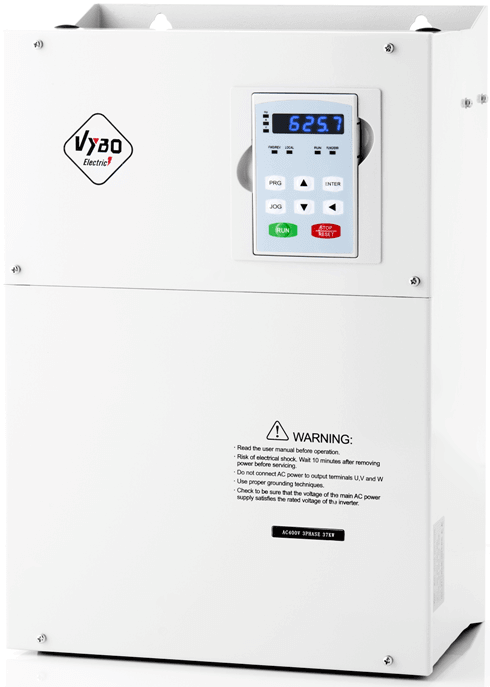

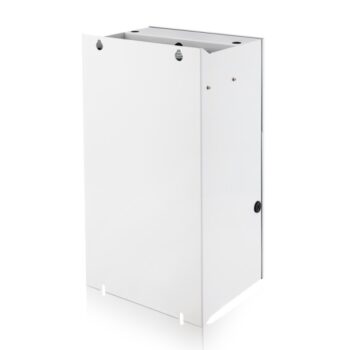

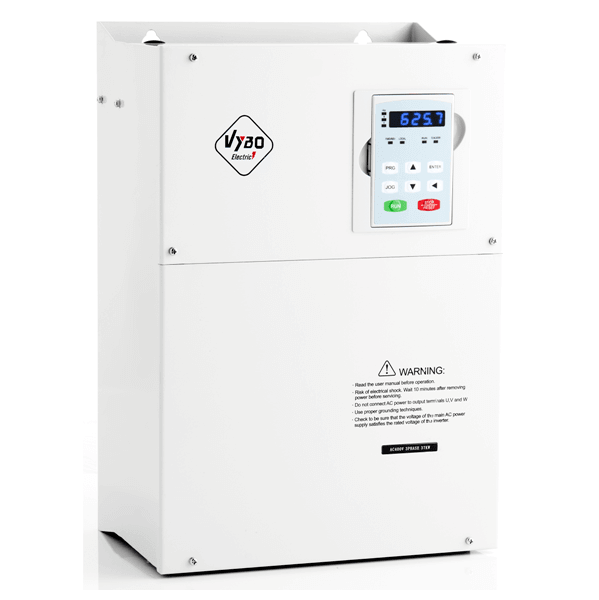

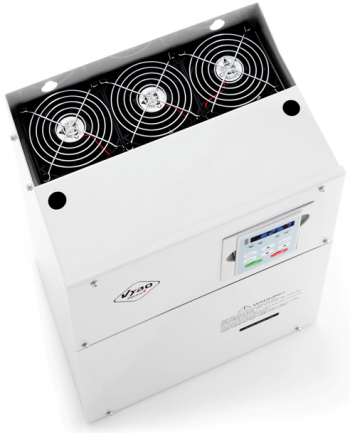

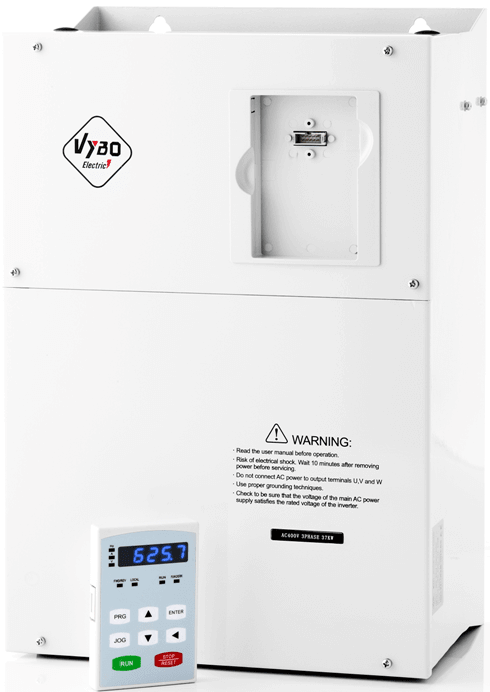

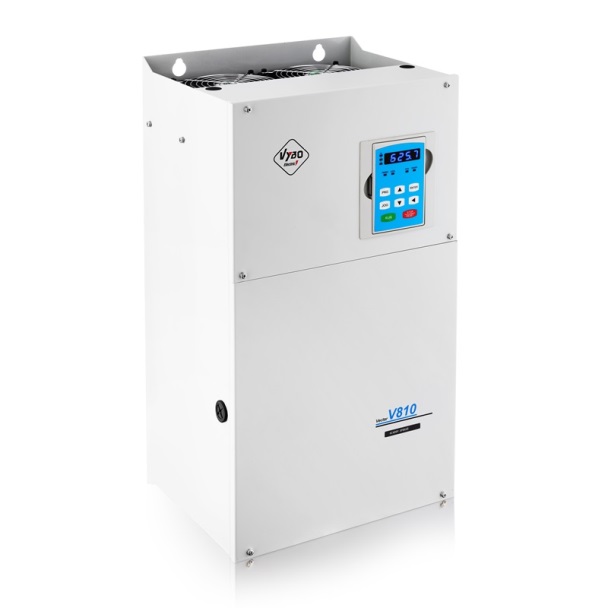

Frekvenční měnič V810-4T1600 je určen pro třífázové napájení 3 x 400 V a pro řízení pohonů s výkonem 160 kW. Jde o průmyslové řešení pro provozy, kde se očekává stabilní rozběh, přesná regulace a spolehlivý chod i při náročných pracovních cyklech. Tento model patří do konstrukční velikosti D, má jmenovitý výstupní proud 300 A, maximální vstupní proud 290 A, doporučený průřez napájení 1x(3×150) mm2 a doporučené pojistky 350 A. Hmotnost zařízení je 54 kg. Rozměry skříně jsou 420 x 730 x 790 x 330 mm, montážní rozměr 300 x 765 x Φ11. Instalace je určena na stěnu nebo do rozvaděče.

Přesný výkon i při náročném zatížení

Model V810-4T1600 je navržen tak, aby uměl pracovat v různých režimech řízení podle potřeb technologie. K dispozici je V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Právě uzavřená smyčka dává prostor pro velmi přesné řízení rychlosti, lepší odezvu systému a stabilní chod i tehdy, když se mění mechanické zatížení nebo pracovní odpor pohonu. Maximální frekvence v režimech SFVC a CLVC je 0 až 300 Hz. Ve V/F režimu je k dispozici rozsah 0 až 3200 Hz. Digitální nastavení frekvence pracuje s rozlišením 0,01 Hz a nosná frekvence se pohybuje v rozsahu 1 až 16 kHz, přičemž se automaticky přizpůsobuje charakteru zatížení.

V praxi to znamená, že měnič dokáže podpořit klidný rozběh, přesnější držení rychlosti a přehlednější chování celého pohonu. Důležité je to v technologiích, kde se pohybují velké hmoty, kde dochází k pravidelným změnám odporu nebo kde proces vyžaduje plynulý přechod mezi jednotlivými pracovními stavy. V810-4T1600 nachází přirozené místo u drtičů, dopravníkových systémů, míchacích uzlů, extruzních zařízení, technologických čerpadel, vzduchotechnických sestav, kompresorových bloků, odstředivek, navíjecích mechanismů i u zdvihacích zařízení. V každé z těchto oblastí je přínosem zejména kontrolovaný chod a možnost jemného doladění řízení podle konkrétního procesu.

Výbava připravená pro automatizaci

Silnou stránkou tohoto modelu je rozsah komunikačních a řídicích možností. Standardně je k dispozici MODBUS RTU. Jako volitelné řešení je podporován PROFIBUS-DP a CanOpen. Řídicí deska má port pro PROFIBUS kartu nebo PG kartu, což pomáhá při přesnějším řízení, zpětné vazbě a začlenění do nadřazeného systému. Tato výbava podporuje maximální optimalizaci integrace a dává projektantům i integrátorům větší volnost při návrhu celé technologie.

V810-4T1600 je vybaven 8 digitálními vstupy. Svorka X8 podporuje vysokorychlostní impulsní vstup do 50 kHz. Všechny digitální svorky umožňují volbu PNP nebo NPN. Pro analogové řízení jsou k dispozici 2 analogové vstupy, z nichž jeden podporuje 0 až 10 V a druhý 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA. Výstupní část zahrnuje 2 analogové výstupy, 2 reléové výstupy a 1 programovatelný výstup s otevřeným kolektorem. Měnič podporuje také PG karty pro enkodér nebo řešení s resolverem. Připraveno je i doplnění vstupních a výstupních karet, což je důležité všude tam, kde se systém postupně rozšiřuje nebo kde je potřeba přizpůsobit řízení konkrétní výrobní logice.

Brzdění a ochranné funkce pro provozní jistotu

U modelu V810-4T1600 se používá externí brzdná jednotka. Pro tento výkon je určen brzdný odpor 6500*2 W s hodnotou 6,3*2 Ω. Brzdný moment je uveden 125 % při 10 % ED. Externí brzdná jednotka je důležitou součástí tam, kde se vyžaduje kontrolované zpomalování, opakované brzdění nebo přesnější doběh bez zbytečných výkyvů. Při správně navrženém zapojení pomáhá udržet technologii ve stabilním rytmu i při dynamičtějším pracovním režimu.

Měnič nabízí i více funkcí, které zvyšují jistotu provozu. K dispozici je DC brzdění, zabudovaný PID regulátor, automatická regulace napětí AVR, rychlé omezení proudu, omezení krouticího momentu v režimu CLVC a implementace až 16 přednastavených rychlostí pomocí jednoduché PLC funkce. Nechybí vstup pro PTC, PTO nebo TK tepelnou ochranu motoru ani bezpečnostní funkce STO. Ochranný režim pokrývá zkrat motoru při zapnutí, ztrátu výstupní fáze, nadproud, přepětí, podpětí, přehřátí i přetížení. Při vektorovém řízení je k dispozici také vysoký počáteční krouticí moment a přetížitelnost v G režimu 60 s při 150 % jmenovitého proudu a 3 s při 180 % jmenovitého proudu.

Konstrukce pro dlouhodobé průmyslové nasazení

V810-4T1600 je určen pro vnitřní instalaci. Pracuje při teplotě okolí od -10 °C do 40 °C, při relativní vlhkosti do 95 % bez kondenzace a při nadmořské výšce do 1000 m n. m. bez snížení výkonu. Robustní kovová skříň a průmyslová výbava z něj dělají spolehlivý základ pro technologie, ve kterých se vyžaduje přesné řízení, vysoká kvalita a možnost přizpůsobení komunikace i I/O výbavy podle konkrétního projektu.
