Frekvenční měnič 1,1kW V800-4T0011

Dlouhý popis produktu

Stabilní průmyslový měnič pro technologie s důrazem na plynulý chod

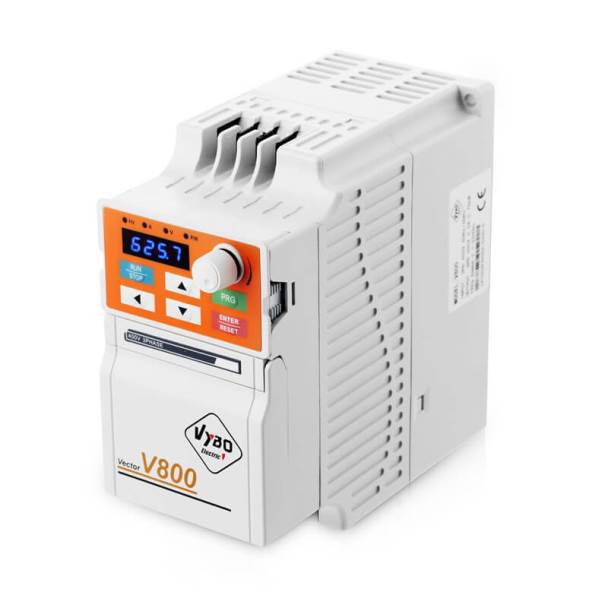

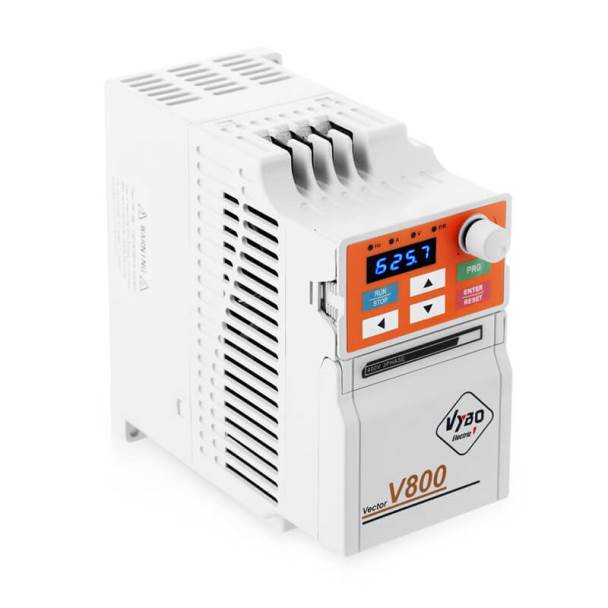

VYBO Electric V800 4T0011 je frekvenční měnič navržený pro aplikace, kde se od pohonu očekává přesné chování, čistá integrace do řízení a dobrá provozní jistota. Model se jmenovitým výkonem 1,1 kW je určen pro napájení 3 x 400 V / 50–60 Hz a vytváří výstup 3 x 0–400 V AC. Maximální vstupní proud 4,5 A, jmenovitý výstupní proud 3,0 A a doporučený výkon motoru 1,1 kW z něj dělají vhodné řešení pro zařízení, kde je potřebný kultivovaný rozběh, klidný chod a dobrá kontrola nad celým pracovním cyklem.

V této výkonové třídě bývá velmi důležité, aby měnič zvládl nejen samotnou regulaci rychlosti, ale i každodenní změny provozních stavů bez zbytečné nervozity pohonu. Série V800 je právě proto zajímavá tím, že kombinuje profesionální průmyslovou filozofii s pokročilou optimalizací integrace a s výbavou, která je v praxi okamžitě použitelná.

Integrované vektorové řízení pro přesnější reakci motoru

Hlavní charakteristikou modelu 4T0011 je integrované vektorové řízení. Měnič podporuje V/F skalární řízení i SFVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0–3200 Hz. Při SFVC řízení je výstupní frekvence 0–320 Hz. Takové rozdělení je důležité uvádět vždy společně s režimem řízení, protože právě režim určuje charakter práce měniče i možnosti regulace v konkrétní aplikaci.

Otevřené vektorové řízení přináší u elektromotorů jistější odezvu na změnu zatížení, lepší stabilitu rychlosti a kultivovanější průběh rozběhu. U tohoto modelu je to důležité zejména v technologiích, které pracují opakovaně a kde je vyžadováno plynulé chování bez mechanických rázů. Měnič zároveň využívá funkce jako automatické zvýšení krouticího momentu, lineární rampu, S-křivku, regulaci napětí AVR, omezení proudu a omezení krouticího momentu, čímž si zachovává profesionální projev i při přechodových stavech.

Výbava připravená pro řízení i proces

Jednou z výhod série V800 je skutečnost, že už kompaktní modely mají výbavu použitelnou v moderní automatizaci. V800 4T0011 nabízí digitální a analogové vstupy, reléový výstup, výstup s otevřeným kolektorem, +10 V výstup, vstup pro PTC ochranu elektromotoru, integrovaný EMC filtr, MODBUS RTU, PLC inteligentní funkci, připojení externího panelu a vizuálně potvrzenou změnu směru otáčení přes externí vstup. Díky tomu lze tento měnič bez problémů začlenit do různých řídicích schémat bez potřeby zbytečných doplňků.

Důležitou výbavou jsou také procesní funkce. Model má PID regulaci, detekci chodu nasucho, režim spánku a detekci vysokého nebo nízkého tlaku. To zvyšuje jeho využitelnost v čerpacích a ventilátorových aplikacích i v technologiích, kde se sleduje stabilita procesu.

Brzdná jednotka s parametry pro 1,1 kW model

U modelu 4T0011 je k dispozici integrovaná brzdná jednotka s výkonem rezistoru 0,15 kW a s hodnotou odporu 220 Ω. Doporučený výkon této konfigurace je 1,1 kW, takže jde o sladěné řešení přímo pro konkrétní výkonový stupeň. V provozu to přináší lepší kontrolu nad zpomalováním, klidnější doběh a jistější reakci pohonu při změnách pracovního rytmu.

Právě při opakovaném cyklu nebo u zařízení s citlivějším mechanickým přenosem je důležité, aby se zastavení pohybu dalo řídit spolehlivě a bez zbytečného rozkmitání. Integrovaná brzdná jednotka zvyšuje funkční rezervu měniče a dělá z něj praktičtější prvek pro technologické sestavy, kde se očekává profesionální chování i při menším výkonu.

Kompaktní rám A4T a montážní parametry

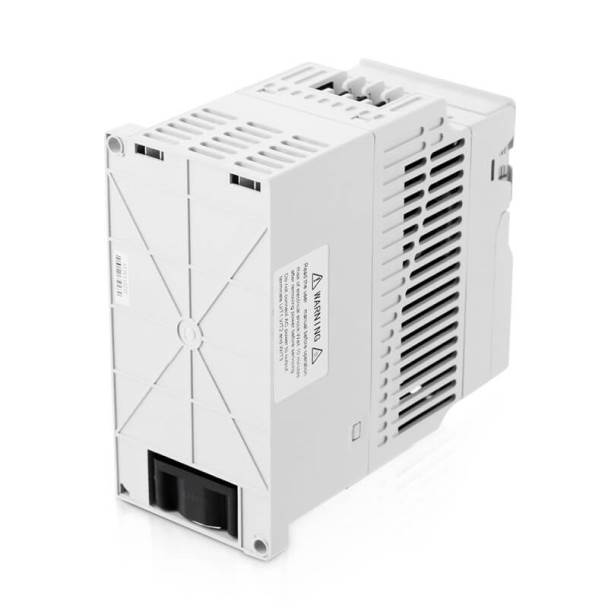

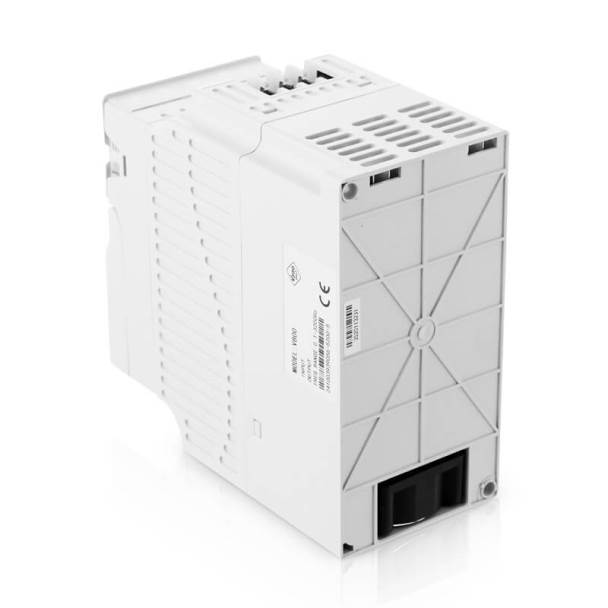

Model patří do velikosti A4T a má rozměry 72 × 142 × 152 mm. Instalační rozměry 62,7 × 132,7 mm pomáhají při přesném osazení do menších průmyslových rozvaděčů. Doporučený průřez napájecího vodiče je 1,5 mm² a doporučený jistič 10 A. Přibližné výkonové ztráty dosahují 0,08 kW, požadovaný průtok chladicího vzduchu 30 m³/hod, indukčnost AC reaktoru 3,8 mH a DC reaktoru 1,5 mH. Utahovací moment je 0,7 až 0,9 Nm a krytí IP20 je určeno pro vnitřní prostředí.

Při návrhu instalace je vhodné pracovat s dobrým odvětráním, s oddělením silových a řídicích vedení a s kvalitním uzemněním. To pomáhá udržet stabilitu, omezit rušení a zachovat dlouhodobou spolehlivost v provozu. V kombinaci s kompaktními rozměry jde o měnič, který se velmi dobře hodí i do prostorově úspornějších řešení.

Oblasti použití pro 1,1 kW model

V800 4T0011 se hodí pro dopravníkové moduly, dávkovací zařízení, menší čerpací sestavy, ventilaci, odsávací a filtrační jednotky, míchací mechanismy, balicí pracoviště, etiketovací technologie, servisní stroje, laboratorní zařízení i samostatné průmyslové uzly, ve kterých má motor pracovat plynule a předvídatelně. Uplatní se všude tam, kde je potřebná profesionální regulace bez nadbytečně složitého návrhu.

VYBO Electric V800 4T0011 tak představuje velmi dobře vyvážený měnič pro aplikace, v nichž je důležitá přesnost, stabilita a připravenost na automatizaci. Integrované vektorové řízení, procesní výbava, komunikační připravenost a brzdná jednotka z něj dělají seriózní průmyslový prvek pro každodenní provoz.
