Typ: A550 Plus 4T0011, 1,1 kW
| Všeobecná data | |
| Typ | A550 Plus 4T0011 |
| Velikost | 2A |
| Elektrická data | |
| Jmenovitý výkon | 1,1 kW |
| Maximální vstupní proud | 4,5 A |
| Jmenovitý výstupní proud | 3,0 A |
| Doporučený výkon motoru | 1,1 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 6 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 2,5 mm² |
| Približné výkonové ztráty | 40 W |
| Požadovaný průtok chladicího vzduchu | 42 m³/hod |
| Indukčnost AC reaktoru | 7 mH |
| Indukčnost DC reaktoru | 3,8 mH |
| Utahovací moment | 1,2 až 1,5 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Doporučený výkon | – kW |
Dlouhý popis produktu
Praktický 400 V měnič pro univerzální menší pohony
A550 Plus 4T0011 je řešení pro provozy, kde se vyžaduje stabilní řízení motoru při výkonu 1,1 kW a napájení 3 x 400 V AC. Třífázový výstup 3 x 0 – 400 V AC a frekvenční rozsah 0 – 999 Hz umožňují přesné nastavení chodu podle potřeb technologie. Velkou výhodou je plynulá regulace, kultivovaný rozběh a možnost přizpůsobit chování pohonu konkrétnímu úkolu.
Dobrá volba pro technologické uzly s menší výkonovou rezervou
Výkonová třída 1,1 kW je vhodná tam, kde má být chod motoru rovnoměrný, přesně nastavitelný a dlouhodobě spolehlivý. Tento model se uplatní u ventilátorových sekcí, menších pásových dopravníků, balicích pracovišť, míchadel, posuvných mechanismů, dávkovacích systémů, laboratorních technologií, filtračních jednotek, malých čerpadel, podávacích modulů, chladicích okruhů, servisních pracovišť i pomocných výrobních stanic.
Řízení, které se snadno zapojí do existující logiky
Měnič podporuje PID regulaci, PLC inteligentní funkci, pevné rychlosti, externí změnu směru otáčení, připojení externího panelu a komunikaci RS485 MODBUS RTU. K dispozici je 1 analogový vstup, 4 digitální vstupy, reléový výstup, PTC vstup i +10 V výstup. Taková kombinace je vhodná pro lokální řízení i pro začlenění do nadřazeného systému.
Konstrukce zaměřená na kompaktní montáž

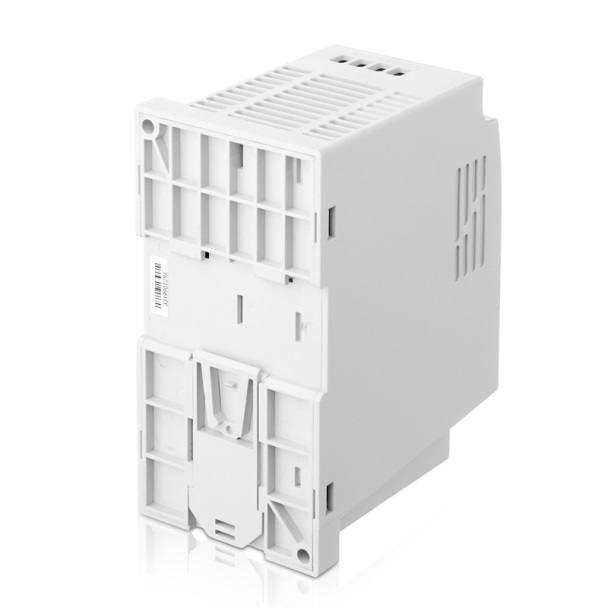

Velikost 2A a rozměry 72 x 142 x 112,2 mm pomáhají při návrhu úsporných rozvaděčů. Krytí IP20 je určeno pro vnitřní prostředí a montáž je možná na stěnu i na DIN lištu 35 mm. Přibližné výkonové ztráty jsou 52 W, požadovaný průtok chladicího vzduchu 42 m³/hod a indukčnost AC reaktoru 7 mH.
Parametry pro spolehlivý návrh pohonu
Maximální vstupní proud dosahuje 4,5 A, jmenovitý výstupní proud 3,0 A, doporučený jistič 6 A a průřez napájecího kabelu 3 x 2,5 mm². Model není vybaven integrovanou brzdnou jednotkou. Výhodou zůstává kompaktnost, integrovaný EMC filtr a podpora komunikačního řízení.
