Elektromotor 5,5 kW, 1440 ot./min, 400 V, 1AL-132S-4

Dlouhý popis produktu

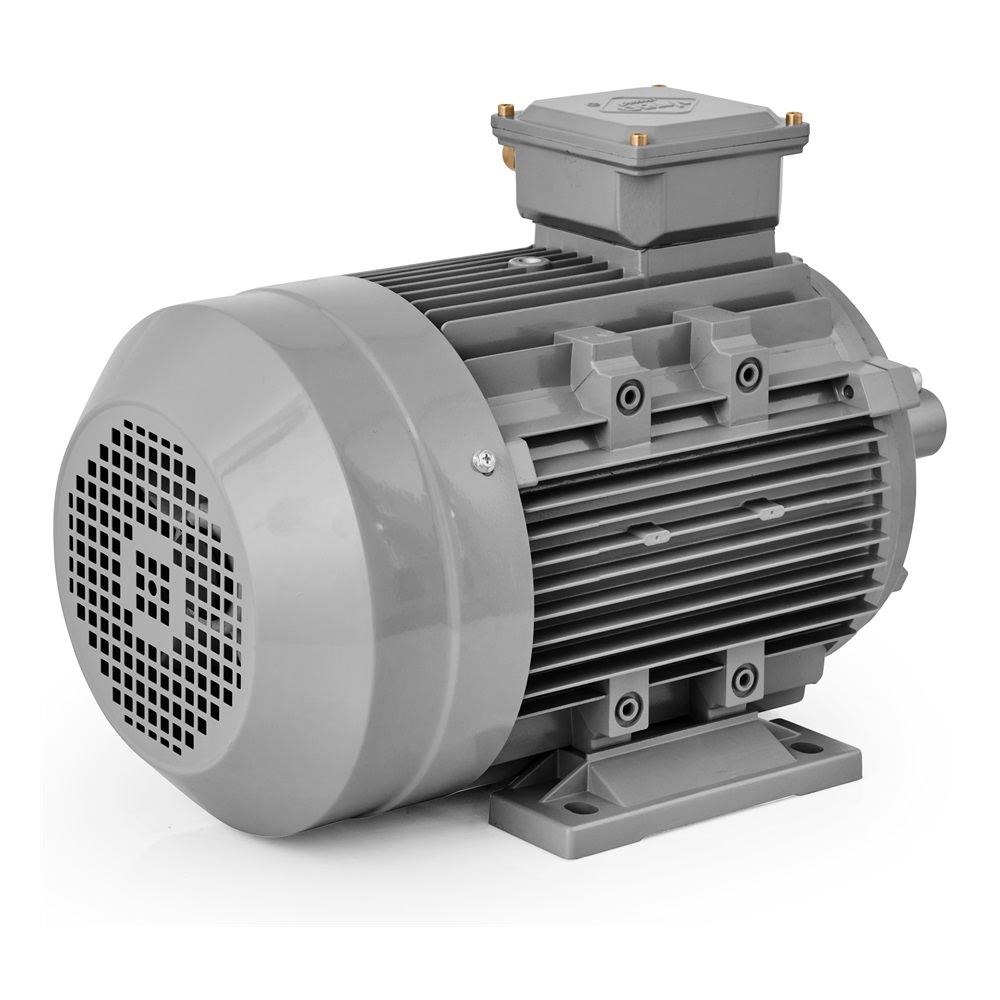

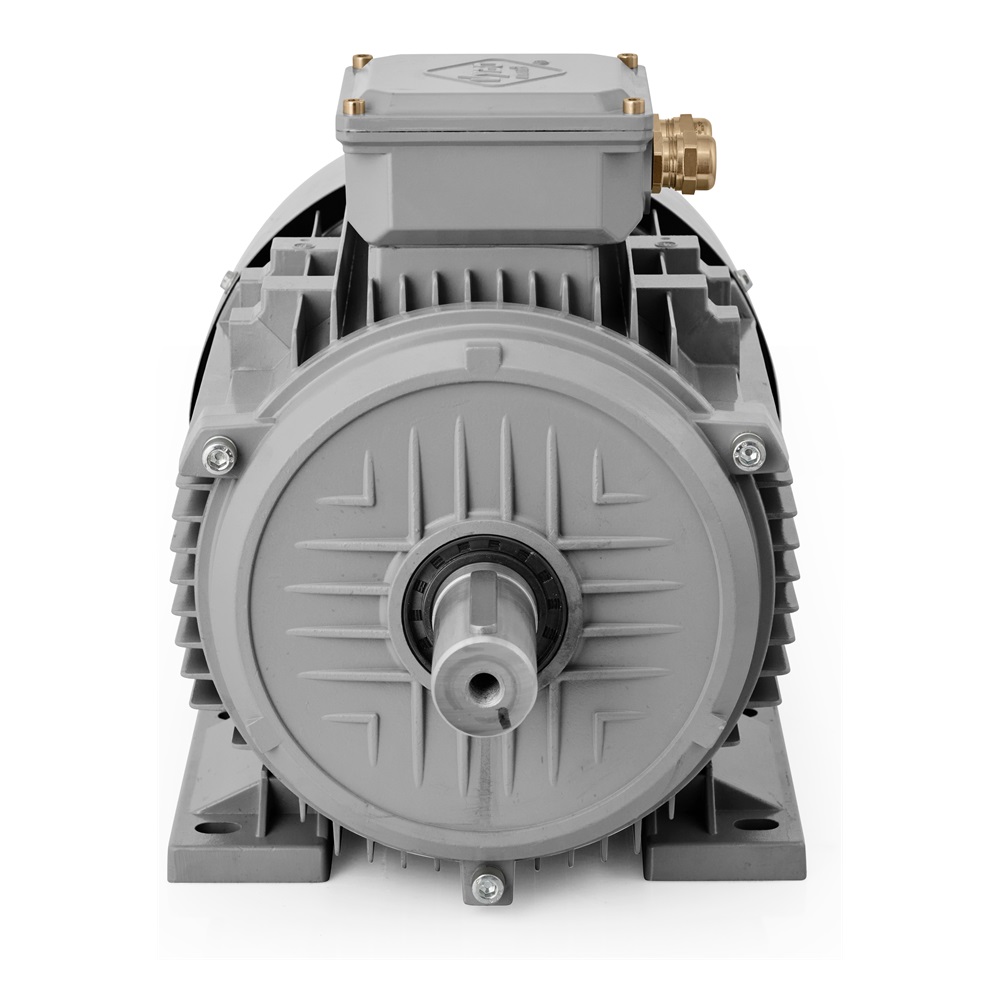

Elektromotor 1AL-132S-4 pro technologie, které pracují v dlouhém a stabilním rytmu

Ne každý pohon v provozu plní pouze pomocnou úlohu. Při čerpání, větrání, míchání nebo plynulém přesunu materiálu bývá motor přímo zodpovědný za to, zda linka drží tempo bez výkyvů. Elektromotor 1AL-132S-4 ze série 1AL OPTIMAL je navržen právě pro takové nasazení. Má výkon 5,5 kW, jmenovité napětí 400/690 V, zapojení Δ/Y a při frekvenci 50 Hz dosahuje 1440 ot./min. Jde o 4-pólový třífázový asynchronní elektromotor s osovou výškou 132 mm, připravený na pravidelný průmyslový chod s pevným mechanickým základem.

V praxi se tento model přirozeně uplatňuje v dopravníkových tratích, u čerpadel, ve ventilátorových jednotkách, v odsávacích systémech, v míchacích uzlech, dávkovacích zařízeních, balicích linkách, manipulačních technologiích, třídicích pracovištích i v recyklačních celcích. Důležité přitom není jen to, že motor technologii rozběhne. Podstatné je, že ji dokáže držet ve stabilním pracovním režimu i tehdy, když výroba běží celé hodiny, když se mění zatížení podle fáze procesu nebo když se jednotlivé části linky zapojují v opakovaném taktu.

Výkonová hladina, která má ve stroji skutečný provozní význam

Při výkonu 5,5 kW už motor v zařízení nepředstavuje pouze pohon menší pomocné větve, ale velmi často nese hlavní pracovní zatížení konkrétního uzlu. Jmenovitý proud dosahuje 11,12 A při 400 V a 6,45 A při 690 V, což je důležité při návrhu napájení, jištění i při začlenění do rozvaděče. Účinnost 85,7 % a účiník 0,83 vytvářejí dobrý základ pro dlouhodobé nasazení v technologiích, kde se od pohonu očekává pravidelná práce bez zbytečných prostojů. Jmenovité otáčky 1440 ot./min zároveň podporují plynulý charakter přenosu výkonu u médií i při mechanickém pohybu.

V reálném provozu má velký význam i to, jak se motor chová při náběhu. Poměr rozběhového momentu 2,3, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7 dávají tomuto modelu předvídatelné chování při rozběhu a při přechodu do zatížení. U čerpací techniky, ventilátorů nebo dopravníků to znamená jistější náběh bez nežádoucího neklidu v celé sestavě. Typ zátěže s parabolickou nebo lineární křivkou navíc rozšiřuje použití v technologiích, kde se odpor během pracovního cyklu mění podle průtoku, tlaku nebo pohybu materiálu.

Když se technologie spouští opakovaně, rozhoduje klidný průběh rozběhu

Model 1AL-132S-4 je vhodný pro spouštění DOL, pro řízení frekvenčním měničem i pro softstartér. To dává projektantovi i provozu širší prostor při volbě způsobu startu. Někde stačí přímý rozběh, jinde má větší význam jemnější náběh nebo přesnější nastavení chodu podle charakteru stroje. U linek s dávkováním, s plynulým transportem nebo s řízeným průtokem jde o velmi praktickou vlastnost, protože pohon se dá lépe přizpůsobit technologickému tempu.

Důležitou úlohu tu hraje také moment setrvačnosti rotoru 0,0214 kg/m². V zařízeních, kde se pracovní cyklus opakuje, kde se linka rozbíhá po dávkách nebo kde mechanika přechází mezi více fázemi procesu, pomáhá tato hodnota udržet čitelnější odezvu pohonu. Směr otáčení je možný v obou směrech, což rozšiřuje možnosti nasazení v reverzačních mechanismech, při obousměrných posuvech a v technologických uzlech s měnícím se směrem pohybu.

Provozní prostředí si vyžaduje odolný a stabilní pohon

Ve výrobě se motor setkává s prachem, teplem, pravidelným čištěním i s dlouhými pracovními úseky. Proto je podstatné krytí IP55, které pomáhá chránit vnitřní části před prachem a stříkající vodou. V čerpacích stanicích, při manipulaci s materiálem, v balicích provozech i ve vzduchotechnických celcích jde o vlastnost, která má přímý dopad na provozní spolehlivost. Chlazení IC411 podporuje stabilní tepelný režim při delším zatížení, což je v této výkonové třídě zásadní.

Motor používá izolační třídu F a nárůst teploty B. Je určen pro okolní teplotu až do +65 °C a nadmořskou výšku do 1000 m. Provozní režimy S1, S2, S3, S4-S9 spolu s provozním faktorem 1,0 umožňují nasazení při nepřetržitém chodu i v přerušovaných procesech. To je důležité tam, kde jedna část technologie pracuje souvisle a jiná se zapojuje podle výrobního taktu nebo podle dávky.

Mechanické řešení, které podporuje rovnoměrný chod

Na straně DE i NDE jsou osazena ložiska 6308-2Z. Mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Vyvážení s polovičním perem je důležité při osazování řemenic, spojek a dalších prvků přenosu výkonu, kde se sleduje rovnoměrný běh a jisté mechanické spojení. Hlučnost 71 dB(A) a vibrace 2,8 mm/s ve třídě A podporují kultivovaný mechanický projev, který má význam u sestav s více pohony i při delším provozu.

Pro elektrické připojení jsou připraveny kabelové průchodky 2-M32X1.5. Hmotnost balení 43 kg a rozměry balení 500 × 290 × 340 mm usnadňují plánování manipulace, skladování i servisní výměny. Série 1AL OPTIMAL je v průmyslu známá velmi dobrým poměrem kvality a ceny, rychlým uvedením do provozu a širokou kompatibilitou. Při montáži lze pracovat s provedeními IM B3, IM B35, IM B5, IM B14, IM B34. Elektromotor 1AL-132S-4 proto představuje profesionální řešení pro provozy, které potřebují výkon 5,5 kW, pevnou provozní jistotu a spolehlivý pohon pro dlouhý pracovní režim.
