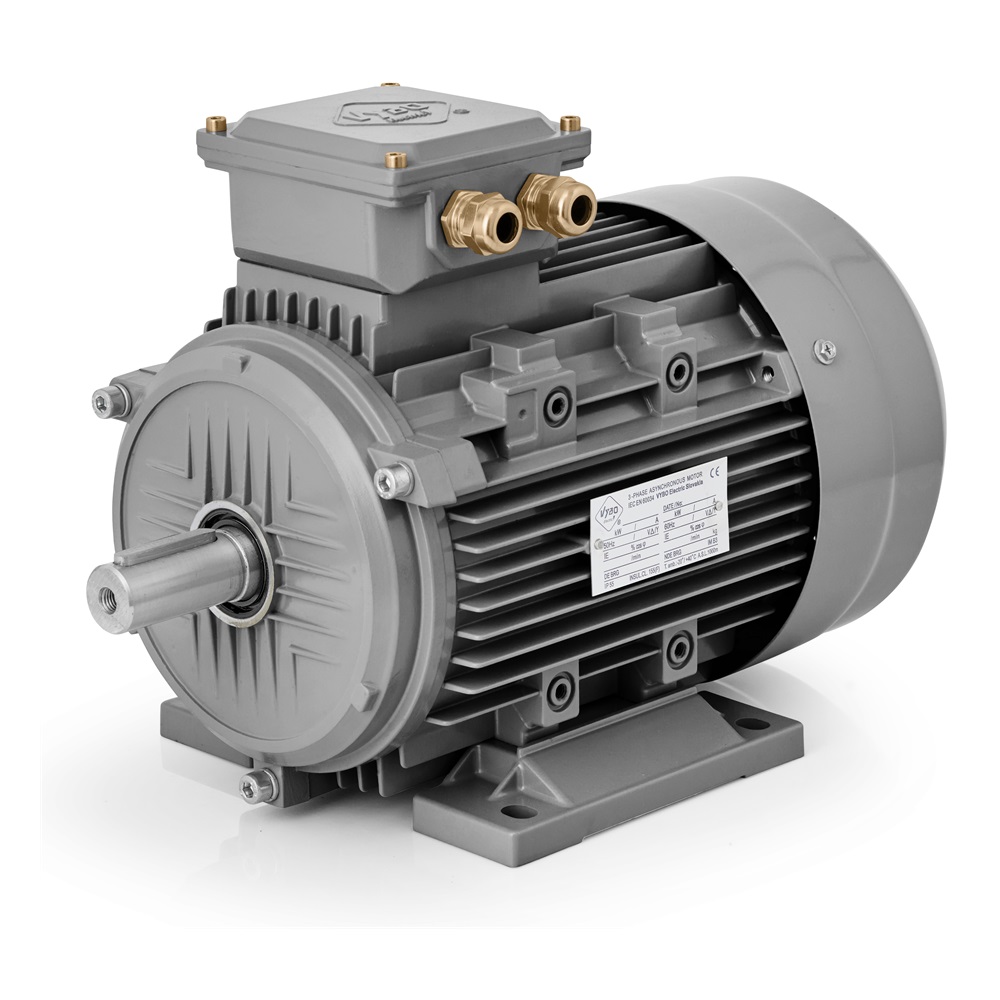

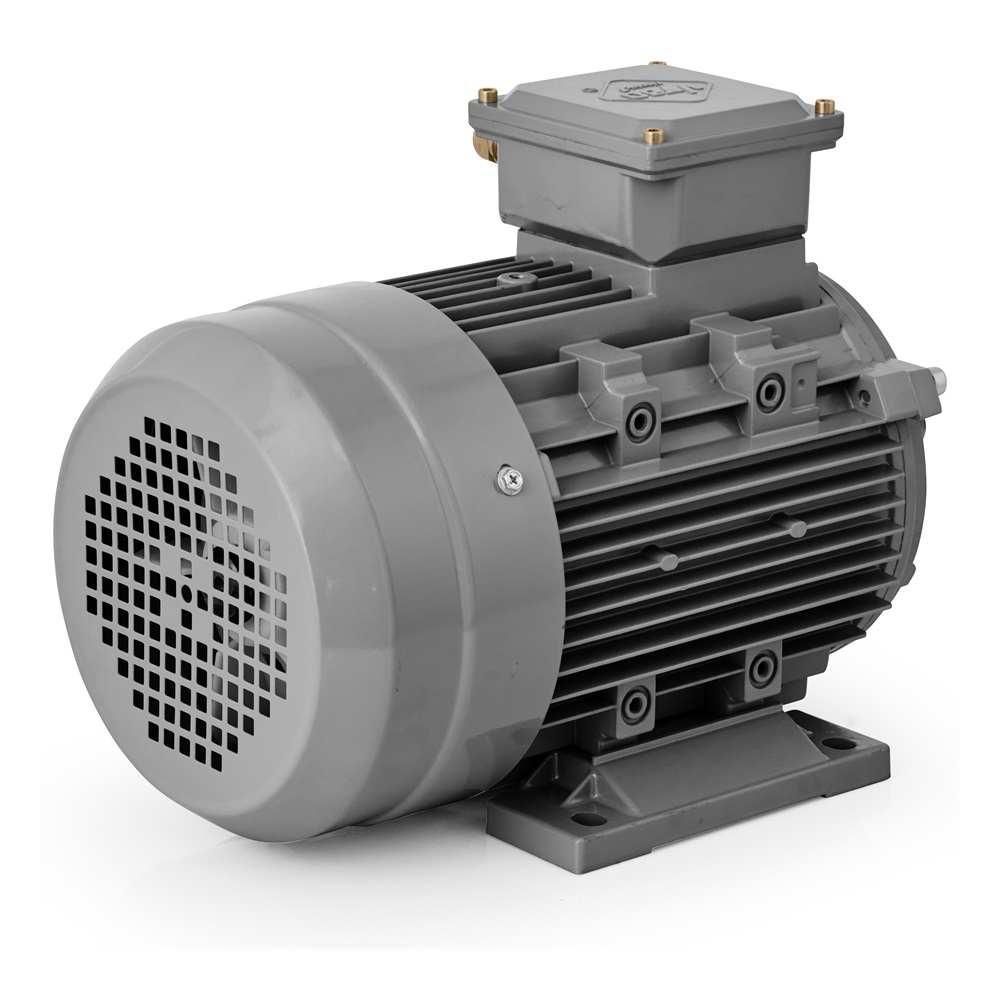

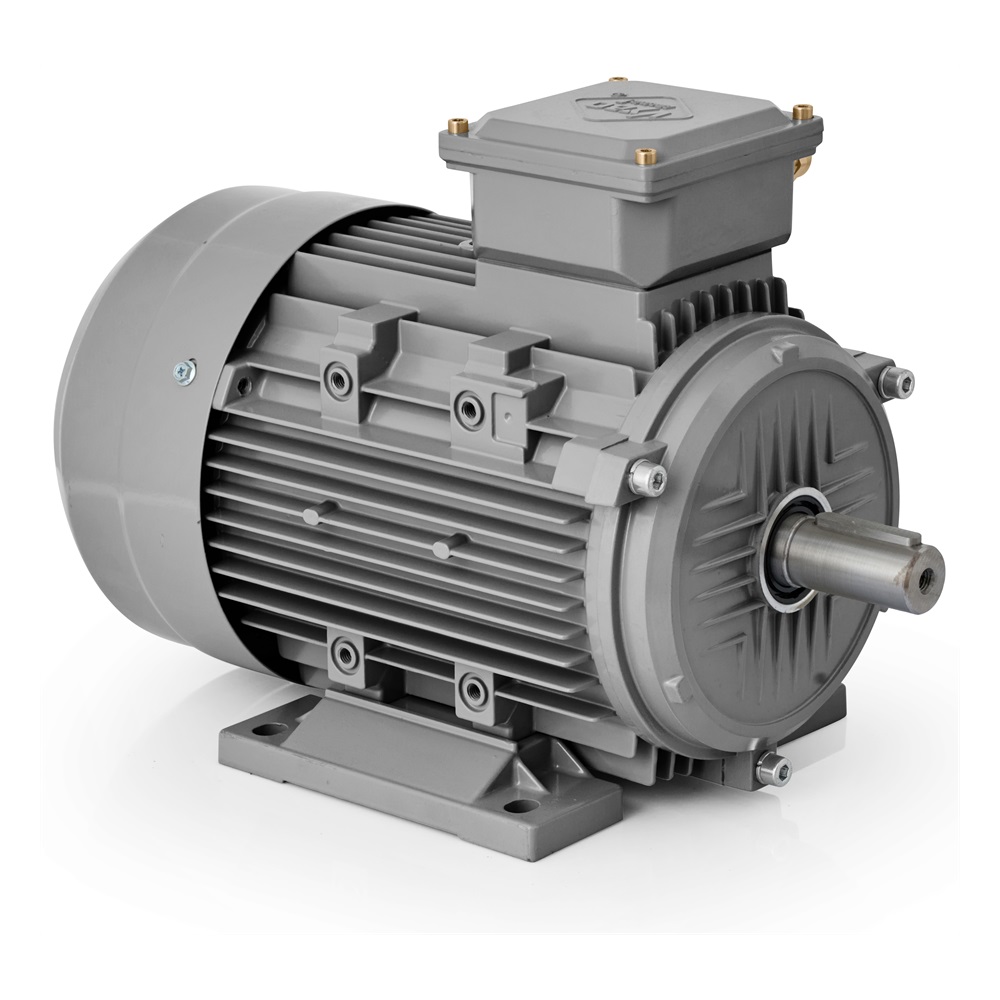

Elektromotor 1,5 kW, 1400 ot./min, 400 V, 1AL-90L-4

Dlouhý popis produktu

Elektromotor 1AL-90L-4 pro spolehlivý chod linek, čerpadel i vzduchotechniky

Ve výrobě často rozhoduje to, jak klidně motor pracuje od prvního rozběhu a jak jednoduše se začlení do celé technologie. Elektromotor 1AL-90L-4 ze série 1AL OPTIMAL je připraven přesně pro takové nasazení. Jde o třífázový asynchronní elektromotor s výkonem 1,5 kW, jmenovitým napětím 230/400 V, zapojením Δ/Y a jmenovitými otáčkami 1400 ot./min při frekvenci 50 Hz. Čtyřpólové provedení spolu s rámem 90 mm, tedy s osovou výškou 90 mm, vytváří vhodný základ pro stroje a technologické sestavy, kde má být pohon kompaktní, stabilní a připravený na pravidelný provoz.

Tento model se přirozeně uplatňuje v dopravníkových trasách, balicích strojích, plnicích jednotkách, míchacích sestavách, ventilátorových modulech, čerpacích agregátech, etiketovacích technologiích, dávkovacích mechanismech, třídicích pracovištích, posuvových systémech, uzavíracích zařízeních i v automatizačních celcích. V takových aplikacích má význam, že motor zvládá nepřetržitý rytmus linky i opakované starty bez zbytečně neklidného projevu. U zařízení, kde se sleduje přesnost pohybu, pravidelný takt a čistá montáž, jde o praktický a profesionální základ pohonu.

Parametry, které mají přímý dopad na chod stroje

Jmenovitý proud dosahuje 6,14 A při 230 V a 3,53 A při 400 V. Při návrhu zapojení a při začlenění motoru do stávajícího zařízení jsou to důležité údaje, protože pomáhají správně nastavit napájení i ochranu pohonu. Jmenovité otáčky 1400 ot./min jsou vhodné tam, kde se očekává vyrovnaný mechanický přenos bez zbytečně prudkého charakteru chodu. V technologiích s dopravou materiálu, s mícháním, prouděním vzduchu nebo kapalin to přináší spolehlivý základ pro každodenní práci.

Motor pracuje s účinností 78,5 % a účiníkem 0,78. Při delším zatížení je důležitý i průběh rozběhu. Poměr rozběhového momentu 2,3, poměr zvratného momentu 2,3 a poměr rozběhového proudu 6 dávají motoru chování vhodné pro stroje, kde se pracovní cyklus pravidelně opakuje a pohon musí reagovat čitelně. Typ zátěže s parabolickou nebo lineární křivkou zároveň rozšiřuje použitelnost v technologiích s měnícím se odporem pohybu i v zařízeních, kde se přenáší energie do ventilátoru, čerpadla nebo mechanického posuvu.

Praktické výhody při rozběhu, řízení a reverzaci

Elektromotor 1AL-90L-4 je vhodný pro spouštění DOL, pro řízení frekvenčním měničem i pro softstartér. Tato kombinace dává svobodu při volbě způsobu rozběhu podle konkrétní technologie. U jednodušších zařízení může zůstat u přímého spuštění, u citlivějších procesů lze využít jemnější náběh nebo lepší kontrolu otáček. To je výhodné u dávkovacích zařízení, u ventilátorových aplikací i u posuvových mechanismů, kde je vyžadován plynulejší přechod do pracovního režimu.

Důležitou vlastností je i možnost otáčení v obou směrech. Tato schopnost rozšiřuje nasazení v reverzačních sestavách, u obousměrných přesunů nebo v uzlech, kde se mění směr pohybu podle fáze výrobního procesu. Moment setrvačnosti rotoru 0,0027 kg/m² přitom pomáhá udržet dobrou odezvu v aplikacích s opakovaným startem, zastavením nebo krátkým pracovním krokem.

Odolnost, chlazení a uložení pro dlouhodobý provoz

Motor má krytí IP55, které pomáhá chránit vnitřní části před prachem a stříkající vodou. V průmyslovém prostředí je to podstatné u strojů, které pracují ve výrobních halách, při zpracování materiálu i v technologiích s pravidelným čištěním. O tepelnou stabilitu se stará chlazení IC411, které spolu s kostrou navrženou pro účinný odvod tepla podporuje spolehlivý chod při delším zatížení. Motor používá izolační třídu F a nárůst teploty B, takže je připraven na každodenní pracovní nasazení v průmyslových podmínkách.

Je určen pro okolní teplotu až do +65 °C a nadmořskou výšku do 1000 m. Provozní faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňují nasazení v nepřetržitém chodu i v přerušovaných cyklech. Hlučnost 61 dB(A) a vibrace 2,8 mm/s ve třídě A přispívají ke kultivovanému mechanickému projevu, což je důležité v zařízeních, kde vedle sebe pracuje více pohonů a sleduje se stabilita celé sestavy.

Na straně DE i NDE jsou osazena ložiska 6205-2Z a mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Vyvážení s polovičním perem je důležité při montáži řemenic, spojek a dalších prvků přenosu výkonu, kde záleží na rovnoměrném běhu. Praktický význam mají také kabelové průchodky 2-M25X1.5, které podporují čisté elektrické připojení.

Série 1AL OPTIMAL v profesionálním nasazení

1AL OPTIMAL patří mezi nejprodávanější elektromotory od VYBO Electric a v průmyslu má více než 30 000 instalovaných kusů. Jde o inovativní nízkonapěťovou platformu v hliníkovém rámu pro standardní i náročné provozy, s velmi dobrým poměrem kvality a ceny, odzkoušenou jakostí a širokou kompatibilitou. Praktickou hodnotu mají i prvky jako zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru nebo kompatibilní patky. Při montáži lze pracovat s provedeními IM B3, IM B35, IM B5, IM B14, IM B34. Hmotnost balení 14 kg a rozměry balení 380 × 210 × 270 mm zároveň usnadňují skladování, přepravu i servisní manipulaci. Elektromotor 1AL-90L-4 tak představuje spolehlivý pohon pro provozy, které potřebují pevnou technickou oporu, klidný chod a jednoduché začlenění do každodenní výroby.
