Elektromotor 90 kW, 1480 ot./min, 400/690 V, 1LC-280M-4

Dlouhý popis produktu

Elektromotor 1LC-280M-4 pro 90 kW pohon s připraveností na vysokou proudovou zátěž

Elektromotor 1LC-280M-4 ze série 1LC PRO je 4pólové provedení s výkonem 90 kW, jmenovitými otáčkami 1480 ot./min. a napětím 400/690 V. U tohoto modelu je podstatné, že už od návrhu technologie je třeba pracovat s jeho elektrickou úrovní, způsobem zapojení a chováním při rozběhu. Jmenovitý proud 157 A při 400 V a 91 A při 690 V jej předurčuje pro výkonné průmyslové uzly, ve kterých motor přenáší vysoký výkon do zařízení pravidelně, dlouhodobě a bez kompromisů ve stabilitě chodu. Takový charakter se přirozeně uplatňuje u ventilátorových komor, čerpacích stanic, dopravníkových systémů, míchacích jednotek, odsávacích sestav, třídicích linek, balicích technologií i u pomocných pohonů větších výrobních celků, kde je důležité správné elektrické začlenění i provozní jistota pod zatížením.

Napájení, zapojení a proud jako základ technického návrhu

Motor pracuje se jmenovitým napětím 400/690 V a se zapojením △/Y, což odpovídá standardnímu třífázovému začlenění do výkonnějších průmyslových sítí. Právě u modelu 1LC-280M-4 má tento blok údajů zásadní význam, protože proudová úroveň 157/91 A přímo ovlivňuje návrh jištění, přívodů, rozvaděče i celkového elektrického řešení pohonu. Frekvence 50 Hz potvrzuje jeho určení pro standardní průmyslové provozy, praktický význam zde má ale zejména to, že motor je připraven pro technologie, kde se řeší nejen výkon, ale také bezpečné a stabilní zapojení do stávající nebo nové infrastruktury.

Elektrickou integraci podporují také kabelové průchodky 2-M63X1.5, které odpovídají výkonové a proudové úrovni tohoto provedení. U větších ventilátorů, čerpadel, dopravníků či míchadel jde o důležitý montážní údaj, protože propojuje elektrické parametry motoru s reálným řešením připojení v technologii. V této výkonové kategorii už motor nepředstavuje jen zdroj pohybu, ale elektrický prvek, který musí zapadnout do celého systému s důrazem na stabilitu, bezpečnost a dlouhodobou provozní jistotu.

Rozběh a zátěž při výkonové špičce podkategorie

Výkon 90 kW vytváří základ pro technologie, které pracují s vysokou a pravidelnou zátěží. Poměr rozběhového momentu 2,2, zvratného momentu 2,3 a poměr rozběhového proudu 6,8 poskytují důležitý obraz o tom, jak se motor chová při startu a při přechodu do pracovního režimu. U čerpacích systémů, velkých ventilátorů, dopravníkových tratí nebo míchacích zařízení má tento blok údajů přímý význam, protože pomáhá určit vhodný způsob spouštění a posoudit náběh do zátěže bez zbytečných provozních výkyvů.

Setrvačnost rotoru 1,64 kg*m² patří mezi klíčové parametry tohoto modelu. Při přenosu výkonu do větší mechanické soustavy podporuje klidnější a předvídatelnější průběh rozběhu i následného chodu. V praxi to znamená lepší čitelnost chování celé technologie tam, kde pohon vstupuje do režimu s reálným odporem a kde se očekává stabilní výkon bez kolísání. Elektromotor je vhodný pro spouštění DOL a zároveň pro řízení frekvenčním měničem nebo softstartérem, takže způsob startu a regulace lze přizpůsobit technologickému řešení i požadavkům provozu.

• Výkon: 90 kW pro výkonné průmyslové uzly s vysokou provozní zátěží.
• Proud: 157 A při 400 V a 91 A při 690 V jako důležitý základ elektrického návrhu.
• Zapojení: △/Y pro třífázové nasazení v průmyslové síti.
• Rozběh: poměry 2,2 / 2,3 / 6,8 pro korektní posouzení startu do zatížení.
• Setrvačnost: 1,64 kg*m² pro stabilní přenos výkonu do zařízení.

Provozní chování, účinnost a připravenost na dlouhý chod

Při vrcholové výkonové úrovni série má význam také provozní disciplína motoru. Účinnost 93,9 % a účiník 0,88 podporují vyrovnané elektrické chování při dlouhodobém nasazení, kde se od pohonu očekává stabilní odběr i jistota při pravidelném zatížení. Hlučnost 86 dB odpovídá této výkonové kategorii a pomáhá při plánování umístění motoru v rámci technologické linky nebo strojního prostoru. Provozní režimy S1, S2, S3 a S4 až S9 zároveň umožňují zařadit motor do kontinuálního i přerušovaného pracovního rytmu podle charakteru procesu.

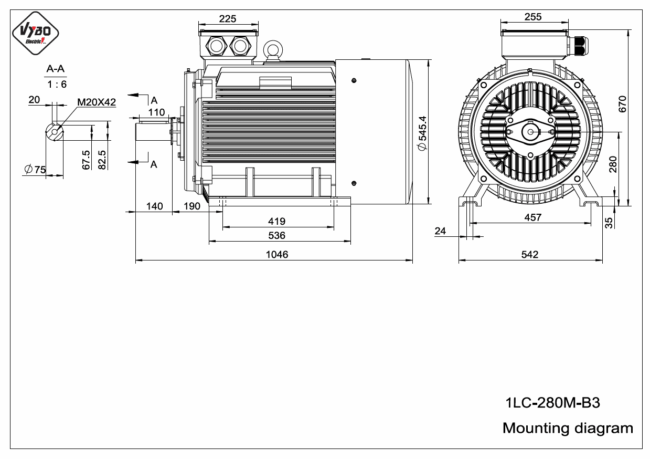

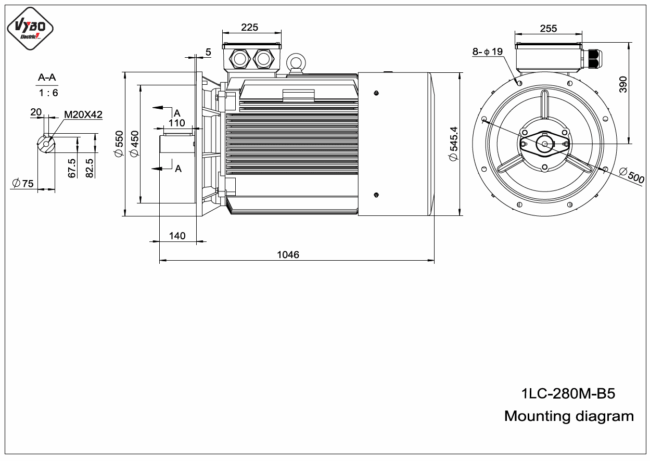

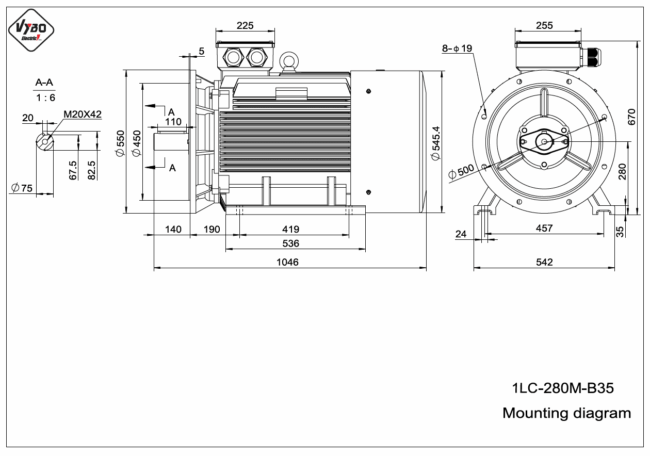

Konstrukční velikost rámu 280 mm, ložiska 6317-C3 na straně DE i NDE, litinový rám, vyztužené ložiskové štíty z litiny, zesílené patky elektromotoru a zesílený kryt svorkovnice vytvářejí pevný konstrukční základ pro dlouhodobý provoz. Zpevněná rotorová klec, ocelový kryt ventilátoru, strojní navíjení a vysoká čistota mědi ve vinutí navazují na požadavek, aby byl motor připraven na každodenní průmyslové zatížení. Krytí IP55, chlazení IC411, izolační třída F a nárůst teploty B doplňují přesný provozní rámec. Motor je určen pro okolní teplotu do +65 °C a provoz do nadmořské výšky 1000 m.

Rozměry balení 1150 × 650 × 850 mm a hmotnost balení 581 kg mají význam pro plánování dopravy, manipulace a přípravy na montáž. Při výměně pohonu ve stávajícím provozu i při nových instalacích jde o praktické parametry, které pomáhají spojit elektrický návrh s reálným montážním postupem.

90 kW elektromotor připravený skladem

Elektromotor VYBO Electric 1LC-280M-4 spojuje výkon 90 kW, proudovou úroveň 157/91 A, zapojení 400/690 V a stabilní chování při rozběhu do řešení, které je připraveno na náročné průmyslové nasazení. Model je skladem s rychlou expedicí a představuje vhodnou volbu pro provozy, které potřebují 4pólový elektromotor s vysokou výkonovou rezervou, spolehlivým elektrickým začleněním a odborným dodáním značky VYBO Electric.
