Elektromotor 4 kW, 2880 ot./min, 400 V, 1AL-112M-2

Dlouhý popis produktu

Elektromotor 1AL-112M-2 4 kW pro stroje, kde musí pohon zapadnout rychle, přesně a bez zbytečných kompromisů

Při výběru průmyslového pohonu často nerozhoduje jen výkon. Velmi důležité bývá i to, jak rychle se motor začlení do zařízení, zda nabídne vhodné montážní možnosti a jak se bude chovat při každodenním pracovním nasazení. Elektromotor 1AL-112M-2 od VYBO Electric je připraven přesně na takový typ požadavků. Jde o třífázový asynchronní elektromotor s výkonem 4 kW, 2-pólovým provedením a jmenovitými otáčkami 2880 ot./min při frekvenci 50 Hz. Jmenovité napětí 400/690 V se zapojením Δ/Y usnadňuje jeho začlenění do průmyslových elektrických soustav, kde se od pohonu očekává spolehlivý a stabilní výkon.

Rám velikosti 112 představuje praktický formát pro technologie, které potřebují svižný chod, pevnou provozní jistotu a přitom si chtějí zachovat rozumné zástavbové rozměry. V praxi jde o model, který dobře zapadne do výrobních linek, ventilačních sestav, čerpacích systémů, dávkovacích pracovišť, balicích technologií i do manipulačních mechanismů, kde se vyžaduje rychlá reakce pohonu a spolehlivý každodenní provoz. Právě v takových zařízeních je důležité, aby motor nepůsobil jako komplikace při montáži, ale jako přirozená součást funkčního celku.

Parametry, které usnadňují správný návrh pohonu

Model 1AL-112M-2 pracuje s účiníkem 0,88 a efektivitou 84,2 %. Jmenovitý proud dosahuje 7,46 A při 400 V a 4,52 A při 690 V, což dává pevný základ pro elektrické dimenzování i pro návrh jištění v rámci technologie. U motorů této třídy už jde o výkonovou úroveň, při které se očekává pravidelný denní chod bez výkyvů, dobrá provozní stabilita a schopnost pracovat ve vyšším tempu. Jmenovité otáčky 2880 ot./min zároveň předurčují tento model pro zařízení, kde je důležitý svižný mechanický projev a rychlý přenos pohybu.

Významnou roli hraje i chování při rozběhu. Poměr rozběhového momentu 2, poměr zvratného momentu 2,2 a poměr rozběhového proudu 7,5 vytvářejí dobrý základ pro zařízení, která se pravidelně spouštějí nebo pracují v měnícím se zatížení. V provozu to pomáhá zejména tam, kde motor rozhýbává dopravní větve, ventilátorová kola, oběžné systémy, míchací prvky nebo technologické uzly, od kterých se očekává plynulý nástup do pracovního režimu.

Konstrukce navržená pro reálné pracovní podmínky

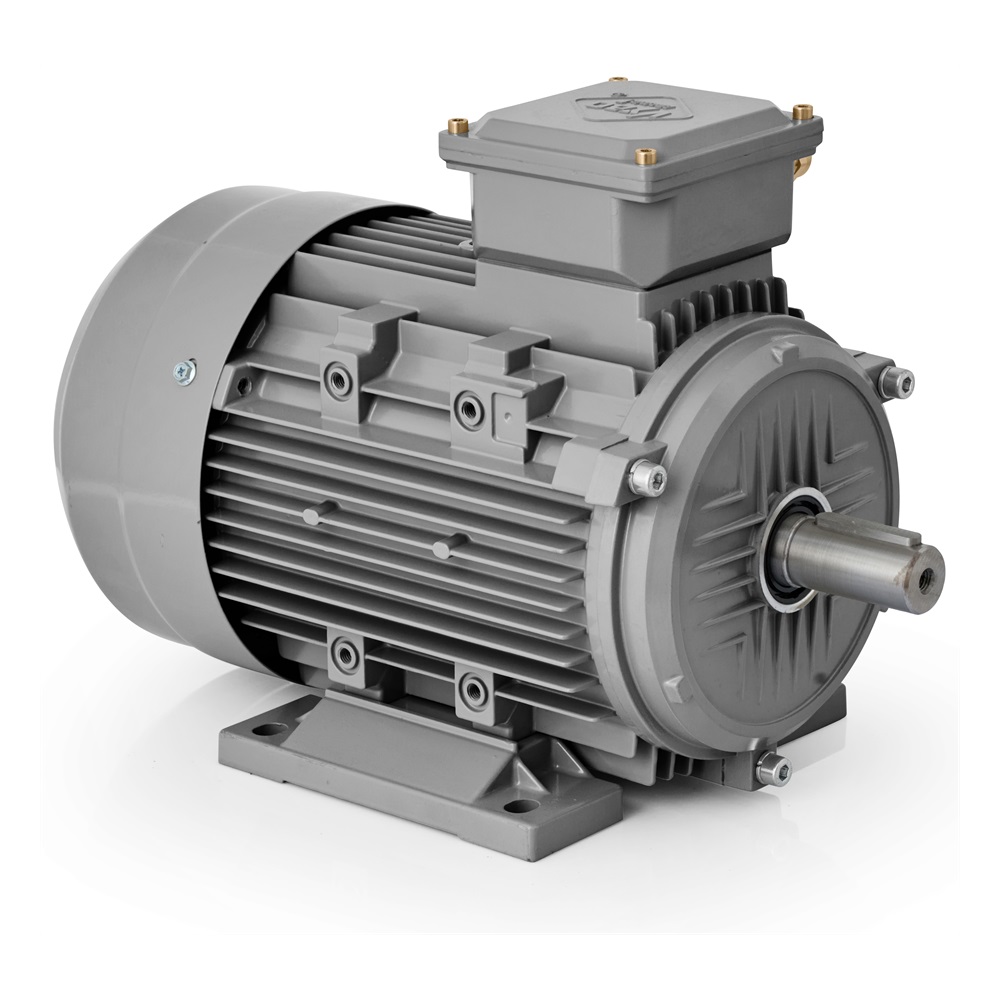

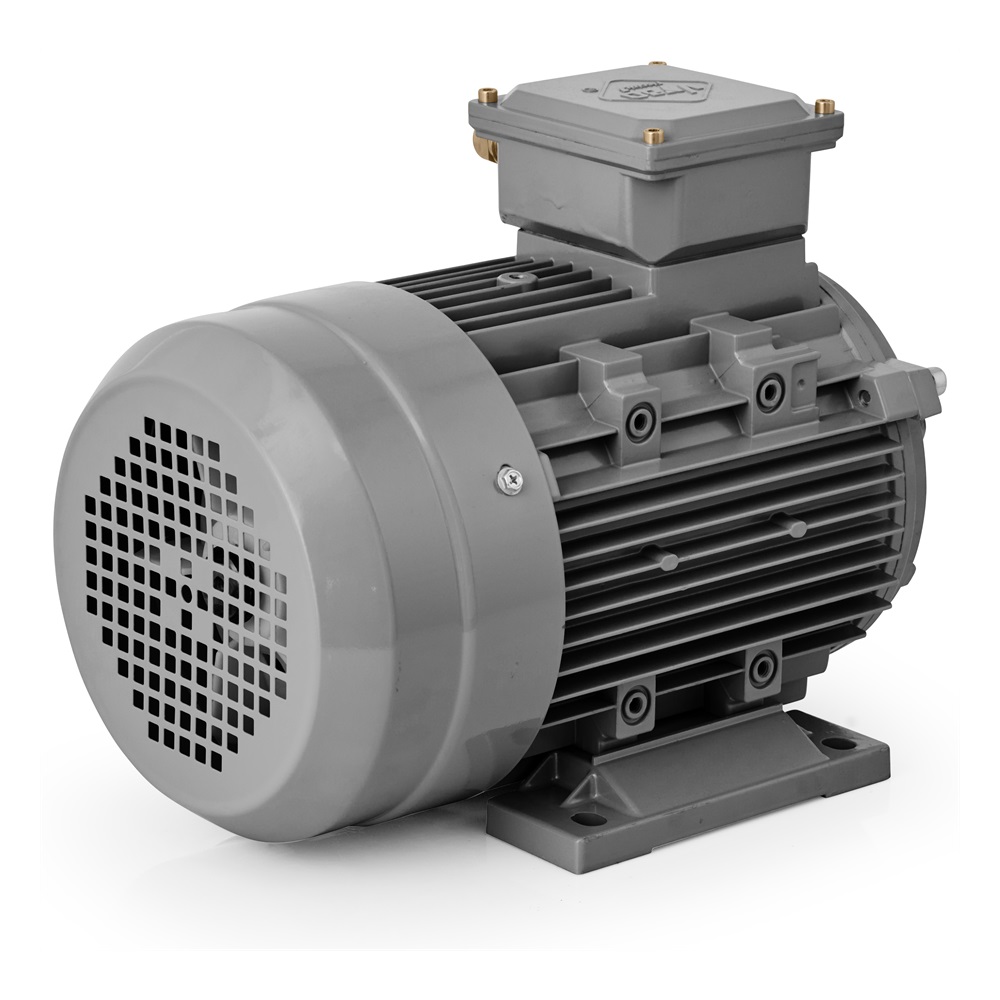

Elektromotor 1AL-112M-2 je proveden v hliníkovém rámu a pracuje s krytím IP55, které poskytuje ochranu před prachem a stříkající vodou. V prostředí výrobních hal, strojíren, technických místností nebo technologických celků jde o velmi důležitou vlastnost. Způsob chlazení IC411 podporuje stabilní tepelný režim při delším zatížení a pomáhá udržet motor ve spolehlivém provozu i během intenzivní pracovní směny. Izolační třída F a nárůst teploty B doplňují technický základ připravený na dlouhodobé průmyslové nasazení.

Z pohledu mechanického chování je důležité i to, že motor pracuje s vibracemi 2,8 mm/s v třídě A a hlučností 77 dB(A). Vyvážení je řešeno s polovičním perem a směr otáčení je možný v obou směrech, což dává větší volnost při návrhu strojního řešení. Na straně DE i NDE jsou použita ložiska 6306-2Z. Mazání zajišťuje mazivo s lithiovým základem č. 2, což podporuje spolehlivý chod při pravidelném pracovním zatížení.

Montáž a integrace do technologie bez zbytečných omezení

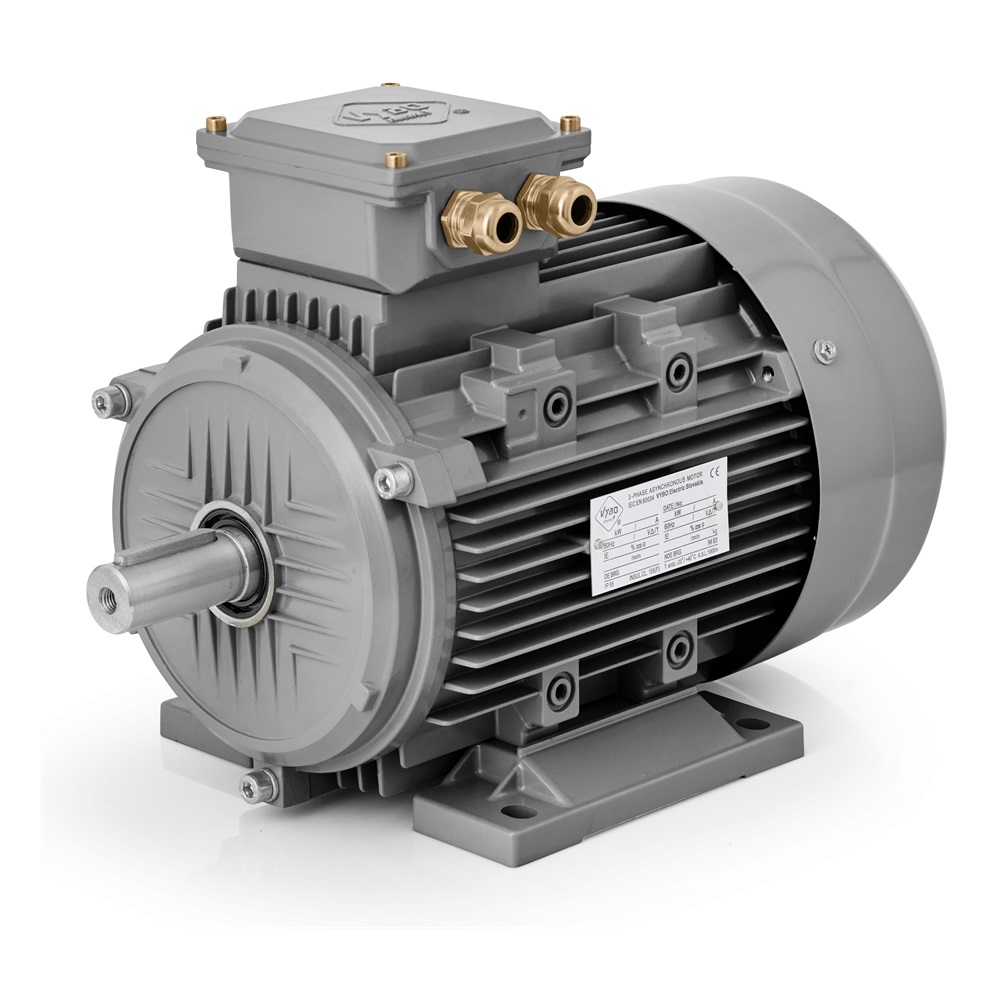

Velkou výhodou tohoto modelu je jeho dobrá připravenost na začlenění do různých typů zařízení. Motor je vybaven kabelovými průchodkami 2-M32X1.5, což odpovídá jeho výkonové třídě a praktickým požadavkům průmyslové montáže. Rozměry balení 420 × 245 × 310 mm a hmotnost balení 28 kg pomáhají při plánování logistiky, manipulace i servisních výměn. Setrvačnost rotoru 0,0126 kg/m2 doplňuje důležitý obraz o mechanickém chování při rozběhu a při změně provozního stavu.

Motor je vhodný pro provozní režimy S1, S2, S3 a S4-S9, takže jej lze zařadit do nepřetržitých procesů i do cyklických technologií, kde se práce pravidelně opakuje. Provozní faktor 1,0 odpovídá jmenovitým pracovním podmínkám a typ zatížení parabolická nebo lineární křivka rozšiřuje možnosti jeho využití v různých typech průmyslových zařízení. Motor je vhodný pro startování metodou DOL a podle požadavků provozu i pro řízení frekvenčním měničem nebo softstartérem.

Prostor pro flexibilitu i při budoucích úpravách zařízení

Model 1AL-112M-2 patří do řady 1AL OPTIMAL, která je dostupná v montážních provedeních IM B3, IM B35, IM B5, IM B14 a IM B34. To přináší větší volnost při návrhu nového stroje i při modernizaci stávající technologie. Platforma 1AL OPTIMAL je známá vysokou kompatibilitou, rychlým uvedením do provozu a ověřenou jakostí. V praxi se oceňuje i zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru, kompatibilní patky, možnost výměny předního krytu a kostra navržená pro účinné chlazení.

1AL-112M-2 je proto výbornou volbou pro provozy, které hledají rychloběžný elektromotor s výkonem 4 kW, spolehlivou konstrukcí a dobrou montážní flexibilitou. Ve strojích, kde se kombinuje pravidelné zatížení, důraz na stabilitu a potřeba bezproblémového začlenění do technologie, nabízí tento model přesně to, co se od profesionálního průmyslového pohonu očekává.
