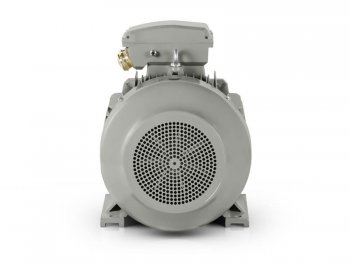

Elektromotor 55 kW, 2970 ot./min, 400/690 V, 1LC-250M2-2

Dlouhý popis produktu

IP55 a tepelná odolnost pro prašnější provozy i technické místnosti

Prach, proudění vzduchu a dlouhé výrobní intervaly kladou na dvoupólový elektromotor vysoké nároky na ochranu a tepelný režim. Elektromotor 1LC-250M-2 pracuje s krytím IP55, což odpovídá nasazení v průmyslovém prostředí se zvýšeným výskytem prachu a s běžným kontaktem se stříkající vodou. Chlazení IC411 udržuje pracovní teplotu při delším zatížení. Izolační třída F a nárůst teploty B navazují na provoz při okolních teplotách do +65 °C a v nadmořské výšce do 1000 m.

Tento model dosahuje 55 kW a jmenovité otáčky 2970 ot./min. Dvoupólové uspořádání patří mezi rychloběžné pohony pro procesy, ve kterých se sleduje trvalý pracovní výkon, krytí a spolehlivý tepelný režim v jednom celku. V řadě 1LC PRO je motor osazen v litinové kostře, s robustní svorkovnicovou částí a s pevnou mechanickou stavbou pro standardní i náročnější průmyslové provozy.

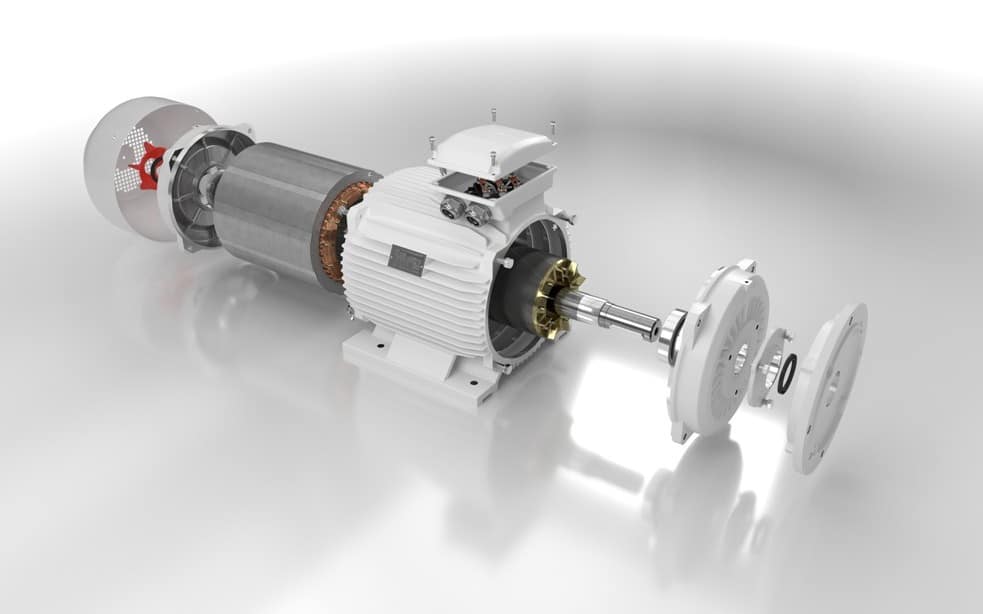

Konstrukce a ložiskové uložení

Osová výška 250 mm odpovídá výkonové třídě, ve které bývá pohon součástí větších výrobních uzlů, ventilátorových celků, čerpacích systémů nebo centrálních technologických sestav. Na straně DE i NDE jsou osazena ložiska 6314-C3. Mazivo na lithiovém základě v teplotní třídě č. 2, vyvážení s polovičním perem, třída vibrací A a hodnota vibrací 2,8 mm/s vytvářejí předpoklad pro rovnoměrný mechanický běh při vysokých otáčkách.

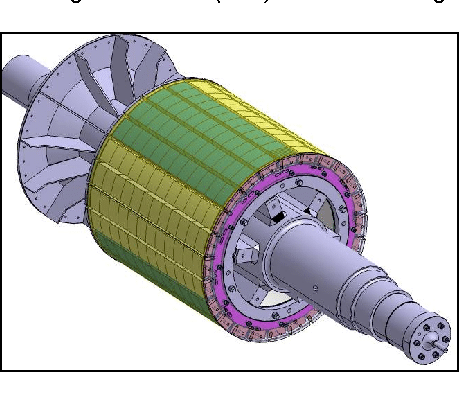

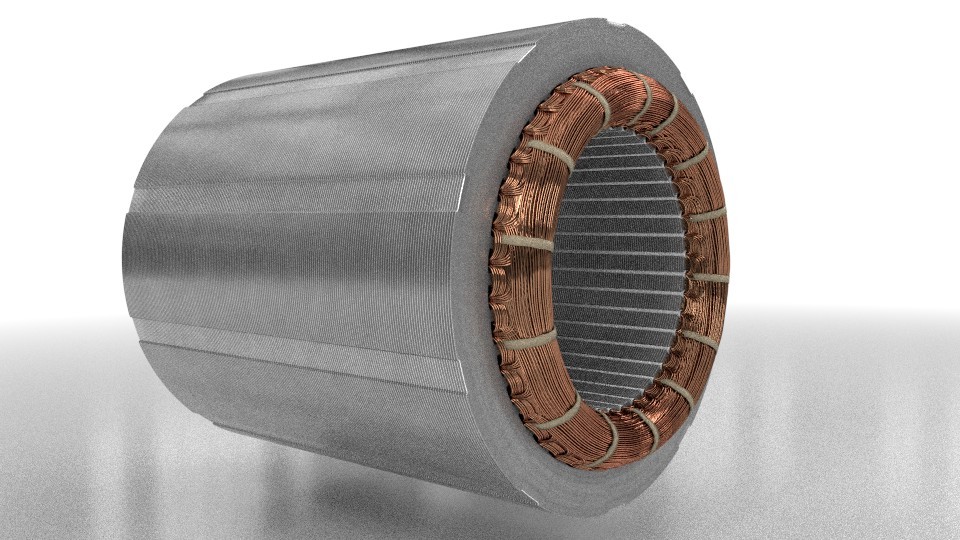

Setrvačnost rotoru 0,312 kg/m2 odpovídá této výkonové kategorii a rychlosti motoru. U větších rotačních sestav se tyto údaje vážou na přenos výkonu do ventilátorových kol, dopravníkových bubnů, čerpacích agregátů nebo odsávacích jednotek. Zpevněná rotorová klec, strojní navíjení a čistota mědi ve vinutí jsou součástí konstrukce, která počítá s delším denním zatížením bez potřeby měnit základní parametry pohonu.

Elektrické začlenění do provozu

Jmenovitý proud dosahuje 94,8 A při 400 V a 55,0 A při 690 V. Napájení 400/690 V v zapojení Δ/Y při frekvenci 50 Hz odpovídá standardnímu třífázovému průmyslovému řešení. Pro start je k dispozici DOL, frekvenční měnič i softstartér, proto je možné motor zařadit do přímých i řízených způsobů spouštění podle charakteru zařízení. Svorkovnicová část počítá s dvojicí vstupů M63x1,5, což odpovídá přívodům používaným u této výkonové třídy. Směr otáčení je možný na obě strany.

Účinnost 93 % a účiník 0,9 odpovídají jmenovitému režimu motoru této kategorie. Provozní faktor 1,0 spolu s režimy S1, S2, S3 a S4-S9 pokrývá souvislý chod i přerušované pracovní sekvence. Poměr rozběhového momentu 2, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7,5 navazují na nasazení v zařízeních s parabolickou i lineární křivkou zatížení.

Nasazení v prašnějších provozech

Při krytí IP55 se tento model nasazuje zejména do filtračních stanic, centrálních odsávacích větví, ventilátorů ve zpracování sypkých materiálů, třídicích linek, transportu práškových směsí a do sušicích částí výroby, kde se ve vzduchu nachází více pevných částic. V takových provozech se sleduje zejména odolnost povrchu a vnitřní stavby motoru vůči průmyslovému znečištění, spolehlivý odvod tepla a mechanická pevnost pohonné části během dlouhých pracovních intervalů.

Stejné provedení se uplatňuje také v technických místnostech. Sem patří strojovny, čerpací stanice, chladicí okruhy, kompresorové jednotky, centrální vzduchotechnické celky a technologické rozvody vzduchu nebo kapalin. U těchto aplikací se spojuje rychloběžný chod s potřebou přesného elektrického zapojení, pevného uložení a stabilního tepelného režimu v uzavřených prostorech s vyšším dlouhodobým zatížením.

Krátké ukončení pro montáž a logistiku

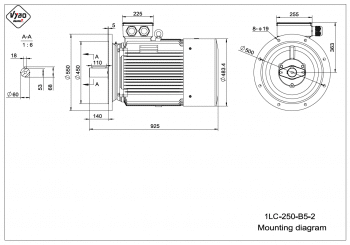

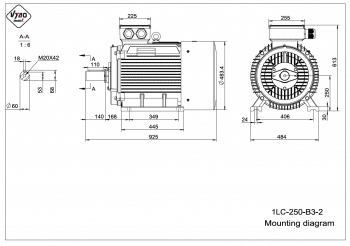

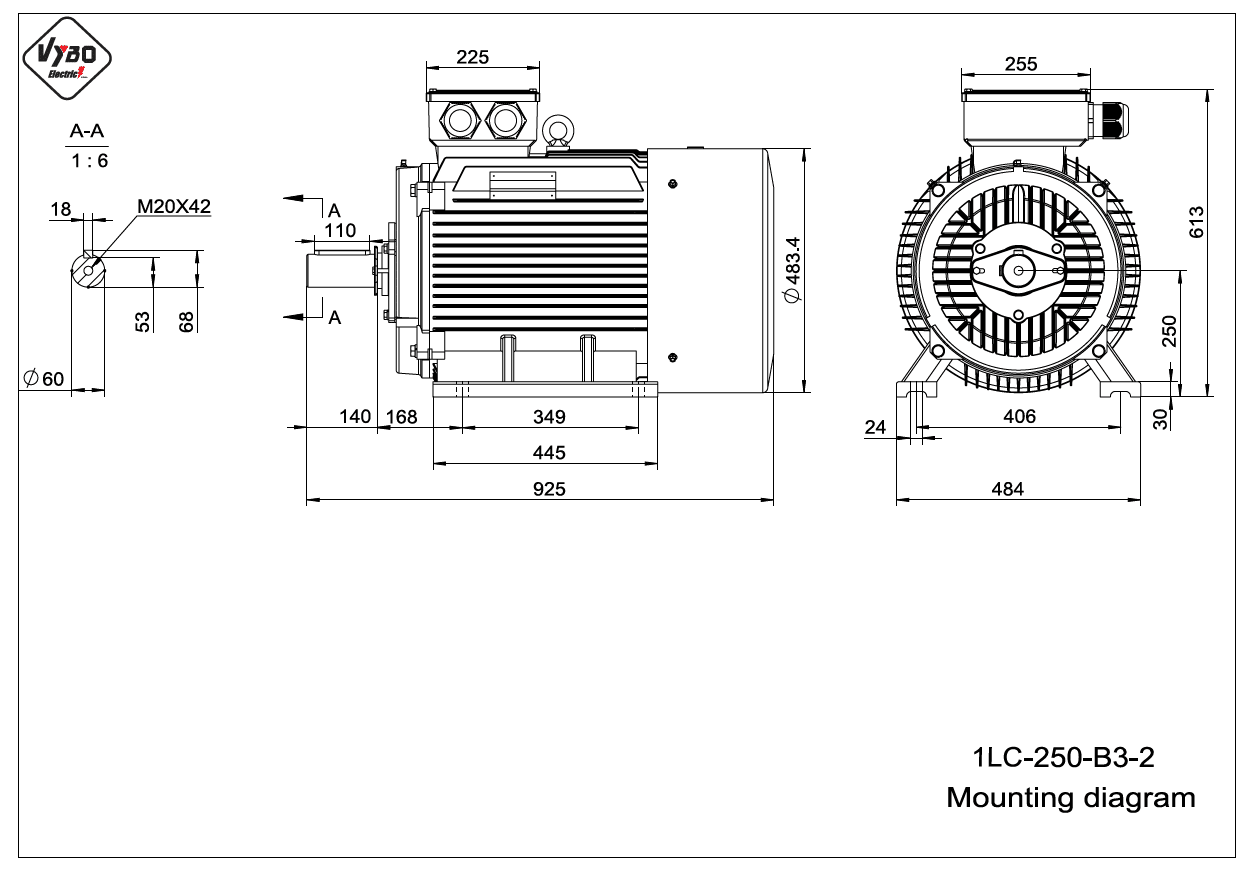

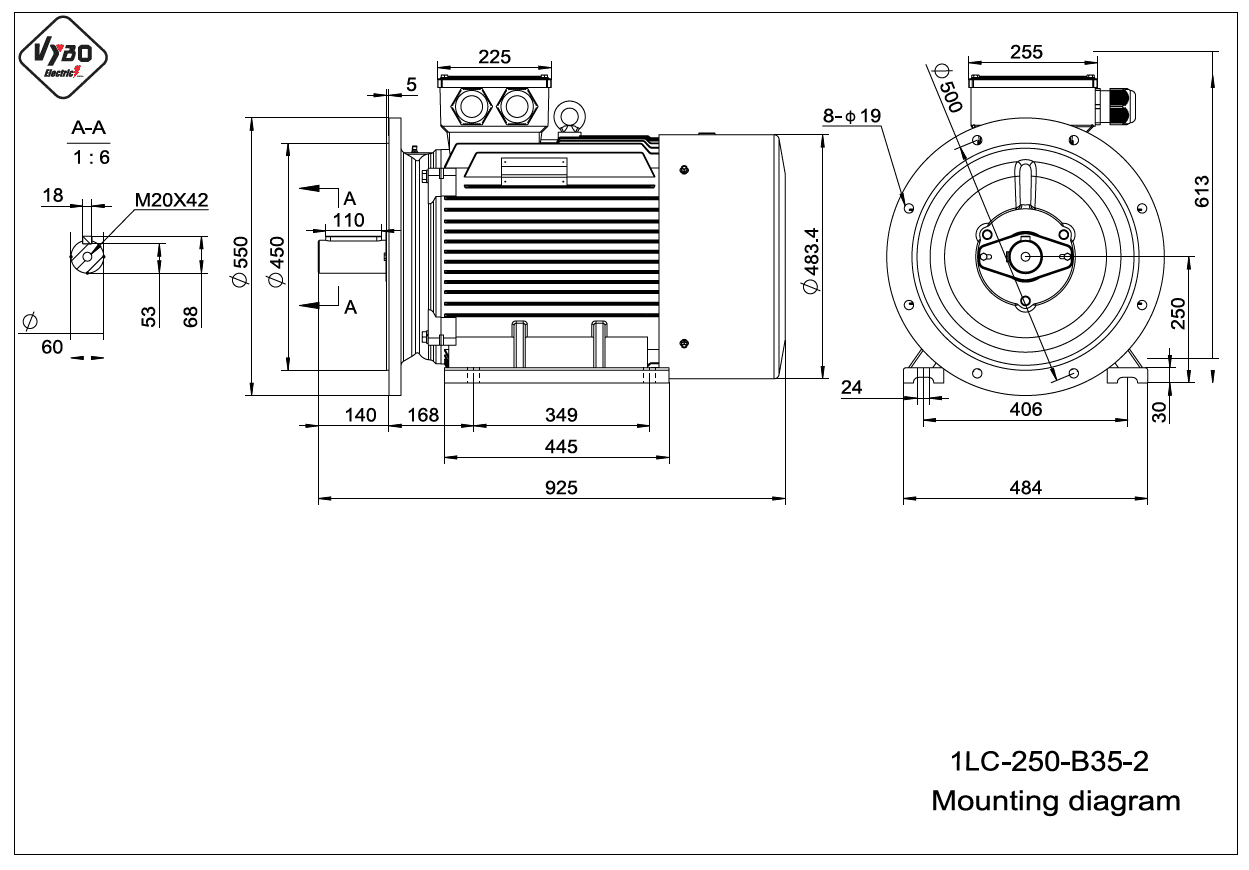

Pro přípravu dopravy a montáže jsou k dispozici transportní údaje 1020 × 590 × 790 mm a 359 kg. 1LC-250M-2 tak vstupuje do objednání, přepravy a osazení jako přesně identifikovaný průmyslový pohon s jasně určenou výkonovou a rozměrovou třídou.
