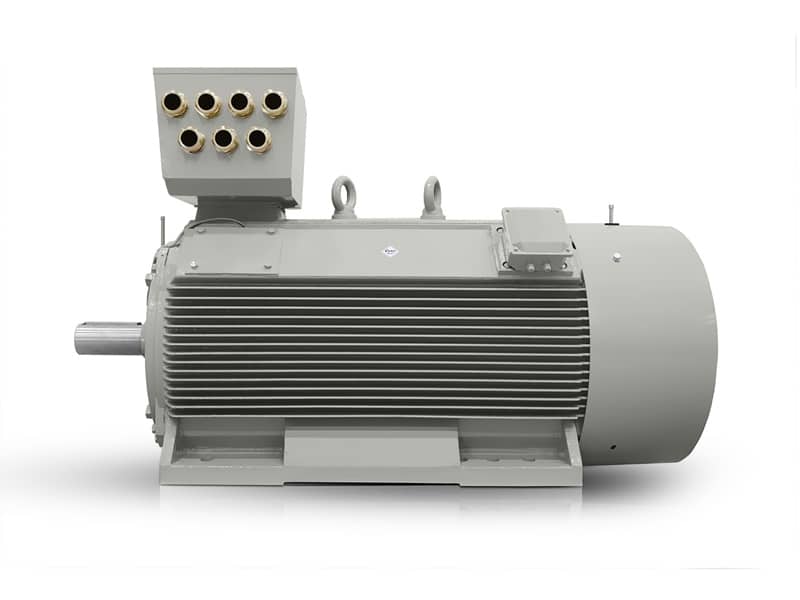

Typ elektromotoru: H17RL-355X5-8 400KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 355X5-8 |
| Rám (mm) | 355 |
| Elektrická dáta | |
| Výkon (kW) | 400 |
| Jmenovitý proud 400 V (A) | 749 |
| Jmenovitý proud 690 V (A) | 434 |
| Rychlost (rpm) | 742 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 5148 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 650 |
| Externí rozběhová setrvačnosť (kg*m2) | 527 |
| Moment setrvačnosti GD2 (kg*m2) | 50,8 |
| Výkonnost | |
| Efektivita (%) | 95,4 |
| Účiník (100%) | 0,8 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | H |
| Zvýšení teploty (oteplení) | H |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 3500 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | masivní hliníková klec |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322C3/6222C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
H17RL 355X5-8 je navržen pro provozy, kde rozhoduje vysoká hustota výkonu a stabilní chod při trvalém zatížení. V kategorii elektromotor 700 ot./min nabízí výkon 400 kW v řešení, které usnadňuje integraci do velkých výrobních celků, technologických linek i těžších pohonů s požadavkem na přesně řízený rozběh.
Robustní litinová konstrukce pomáhá udržet mechanickou odolnost i při dlouhodobém nasazení v náročném prostředí. Pro provozovatele fabrik to znamená menší riziko nežádoucích odstávek a lepší odolnost vůči vibracím, které vznikají při napájení čerpadel, kompresorů či převodových sestav. V nabídce VYBO Electric jde o řešení, které je připraveno na práci v režimu, kde se výkon nesmí měnit na úkor životnosti.
Elektromotor 700 ot./min pro stabilní chod velkých technologií
Jmenovité otáčky 742 ot./min podporují plynulý přenos energie do aplikací, které vyžadují vyrovnaný točivý moment. Asynchronní elektromotor tohoto typu se dobře uplatní při pohonech dopravníků, míchacích zařízení, drtičů i velkých ventilátorových sestav, kde je důležitá kontinuita provozu a jednodušší koordinace s navazující technologií.
Mezi typická použití patří pásové dopravníky v lomech, šnekové dopravníky v cementárnách, horizontální míchače v chemickém průmyslu, bubnové mlýny, odvodňovací čerpadla, chladicí věžové ventilátory, velká dmychadla, průmyslové kompresorové agregáty, řezací linky ve zpracování oceli a extruzní pohony v plastikářské výrobě. V každé z těchto oblastí pomáhá vysoký jmenovitý točivý moment 5148 Nm udržet záběr i při náročném rozběhu.
Kompaktní výkon pro OEM řešení a prostorově omezené sestavy
Pro OEM výrobce velkých technologických celků je důležitá kombinace rozměrové disciplíny a výkonové rezervy. Kompaktní výkon v IEC velikosti 355 mm zjednodušuje návrh strojů, kde se počítá s hustým uspořádáním komponent, servisním přístupem a zachováním výkonového komfortu bez zbytečného zvětšování rámu. Asynchronní elektromotor s klecovým rotorem v tomto provedení pracuje s masivní hliníkovou klecí rotoru, která podporuje spolehlivý přenos momentu při rozběhu.
Takové řešení ocení zejména výrobci, kteří potřebují udržet jednotnou platformu pro více výkonových variant a přitom neobětovat mechanickou rezervu. Možnost volby třídy efektivity zároveň usnadňuje přizpůsobení motoru energetické strategii závodu, ať už jde o IE3, IE4 nebo IE5 podle požadavků konkrétního projektu.
Volba efektivity pro energeticky náročné provozy
Třída účinnosti 95,4 % a účiník 0,8 jsou vhodné pro provozy, které sledují stabilitu spotřeby v dlouhých výrobních cyklech. Třífázové elektromotory této kategorie se často nasazují tam, kde se počítá s trvalým chodem, vysokým zatížením a požadavkem na předvídatelné provozní náklady. Díky tomu se motor dobře hodí do modernizací, kde se obnovuje celý pohonový řetězec, nejen samotný pohon.
Izolační třída H a nárůst teploty H vytvářejí rezervu pro tepelně náročné režimy, které jsou běžné v hutnictví, papírenském průmyslu nebo při kontinuálním zpracování sypkých materiálů. Hmotnost 3500 kg a externí rozběhová setrvačnost 527,000 kg·m² zároveň hovoří ve prospěch robustního nasazení v agregátech, které pracují s velkou rotační energií.
Monitoring ložisek a vinutí pro plánovanou údržbu
Pro servisní týmy je důležité mít pod kontrolou teplotní stav ložisek i vinutí. Dostupné snímání přes 6 x PT100 ve vinutí, 1 x PT100 v NDE ložisku, 1 x PT100 v DE ložisku, antikondenzační ohřívač a 3 x PTC termistor pomáhá při plánování zásahů ještě před vznikem poruchového stavu. Při velkých fabrikách to znamená lepší nastavení údržbových intervalů a méně neplánovaných odstávek.
Ložisko DE 6322C3 a ložisko NDE 6222C3 jsou dimenzovány pro provoz, kde se očekává dlouhodobá zátěž a přesná provozní disciplína. V kombinaci s rozběhovým momentem 120 % a zvratovým momentem 200 % motor zvládá i situace, kdy pohon startuje pod zátěží nebo musí překonat vyšší odpor technologie.
Tisíce spokojených zákazníků firmy VYBO Electric potvrzují, že řešení této třídy si nacházejí místo v projektech, kde se sleduje nejen výkon, ale i servisní logika a spolehlivá integrace do celého pohonného systému. Pokud potřebujete motor pro kontinuální provoz, kontaktujte nás.
