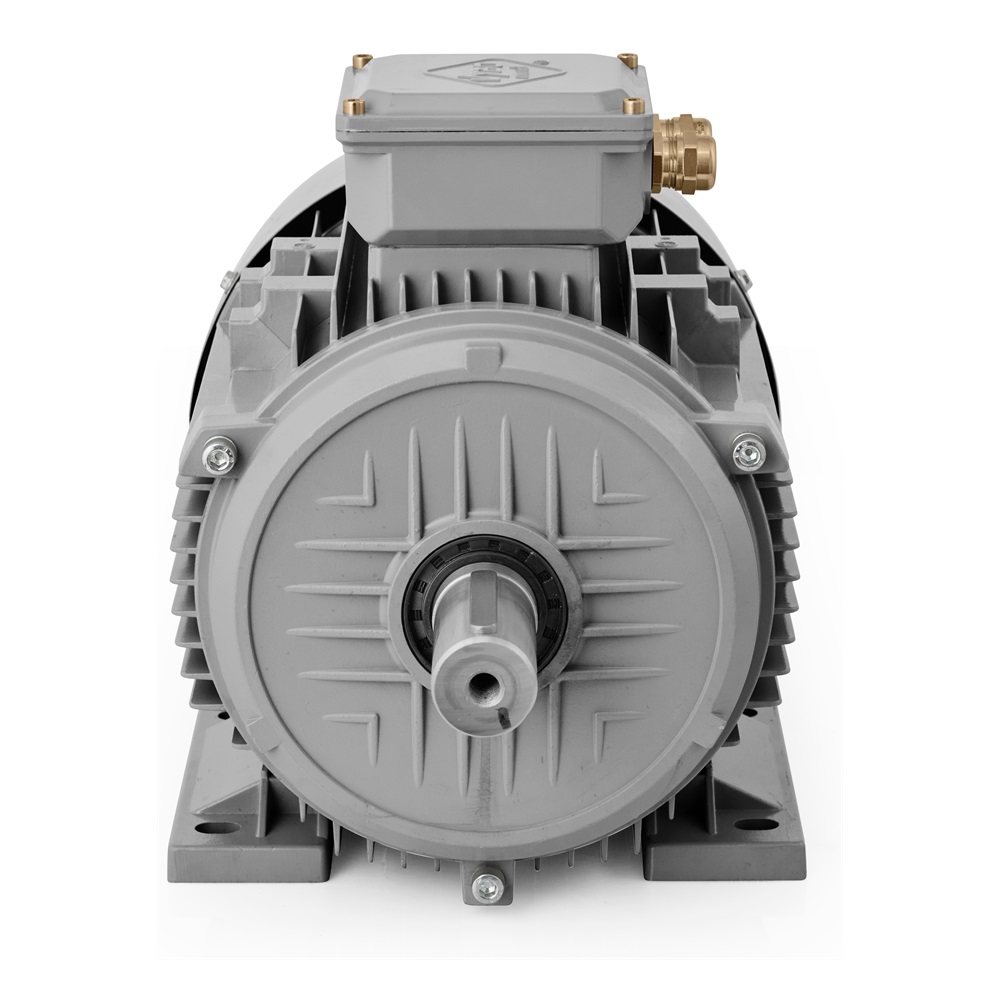

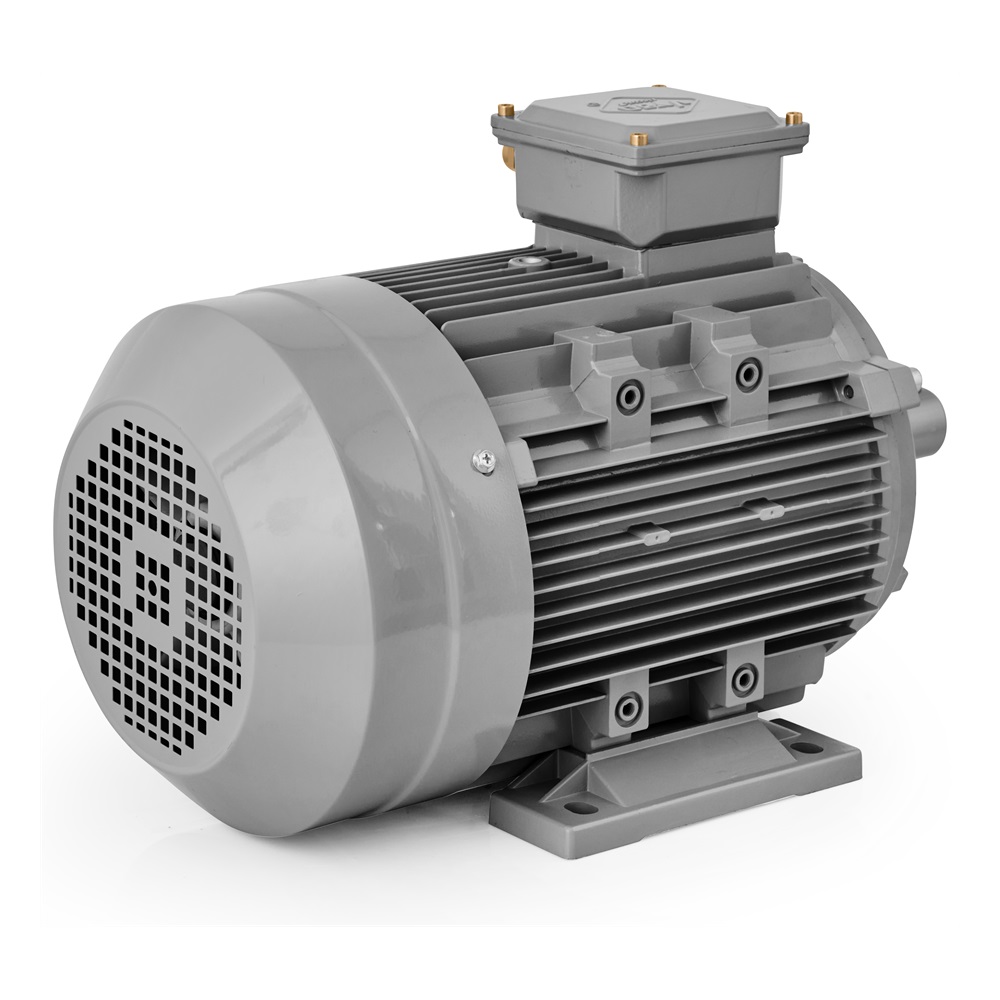

Elektromotor 3 kW, 960 ot./min, 400 V, 1AL-132S-6

Dlouhý popis produktu

Elektromotor 1AL-132S-6 s krytím IP55 pro plynulý průmyslový provoz

Elektromotor 1AL-132S-6 od VYBO Electric je 6-pólový třífázový motor určený pro technologie, kde má pohon pracovat vyrovnaně, spolehlivě a bez zbytečně prudkého mechanického projevu. Výkon 3 kW a jmenovité otáčky 960 ot./min při frekvenci 50 Hz vytvářejí pracovní charakter vhodný pro zařízení, která potřebují stabilní přenos energie a klidnější chod během celé směny. Tento model se dobře uplatní ve ventilátorech, vzduchotechnických jednotkách, oběhových čerpadlech, dopravnících, míchadlech, filtračních zařízeních, balicích strojích, třídicích linkách, sušicích modulech i v technologických celcích pro cirkulaci vzduchu nebo kapalin. Právě tam bývá rozhodující, že motor drží rovnoměrné tempo a dobře spolupracuje s navazující mechanikou.

Pevná konstrukce pro každodenní zatížení

Konstrukční velikost 132 mm dává motoru solidní základ pro pravidelné průmyslové nasazení. Nejde jen o samotné rozměry. V této velikosti je důležité, aby byl pohon dostatečně stabilní při delším chodu, při rozbězích i při opakovaném zatížení v pracovním cyklu. Na straně DE i NDE jsou použita ložiska 6308-2Z, která podporují spolehlivé uložení rotoru a klidný mechanický chod. Mazivo na lithiové bázi č. 2 je vhodné pro běžné provozní podmínky v průmyslu. Vyvážení s polovičním perem pomáhá při korektním spojení s řemenicí, spojkou nebo dalším přenosovým prvkem, takže motor lze přirozeně začlenit do různých sestav bez zbytečných kompromisů při mechanickém napojení.

Součástí provedení jsou kabelové průchodky 2-M32X1.5, což usnadňuje čisté přivedení napájení do svorkovnicové části. Směr otáčení je možný v obou směrech, proto je motor vhodný i pro zařízení, kde se finální uspořádání pohonu řeší až při montáži nebo při oživování technologie. Hmotnost balení 38 kg a rozměry balení 500 × 290 × 340 mm jsou praktické údaje při skladování, přesunu i při plánování osazení do stroje.

Ochrana a stabilita v provozním prostředí

V průmyslových podmínkách rozhoduje nejen výkon, ale i odolnost vůči běžným provozním vlivům. Krytí IP55 pomáhá chránit vnitřní části motoru před prachem a provozní vlhkostí, což je důležité ve výrobních halách, technologických místnostech i v zařízeních technického vybavení budov. Chlazení IC411 podporuje stabilní tepelný režim při delším zatížení. Izolační třída F a nárůst teploty B vytvářejí vhodný základ pro spolehlivý provoz v každodenním nasazení. Motor je určen pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m, takže se dobře uplatní ve standardních i teplejších pracovních podmínkách.

Ke klidnějšímu chodu přispívají vibrace 2,8 mm/s a stupeň vibrací třídy A. To má význam zejména v sestavách, kde na pohon navazují přesnější mechanické části, například při dávkování, filtrování, dopravě nebo při plynulém pohybu materiálu v technologické lince. Hlučnost 69 dB(A) odpovídá průmyslovému charakteru tohoto provedení a podporuje vyrovnaný provozní projev.

Řízení, rozběh a elektrické připojení

Elektromotor 1AL-132S-6 pracuje s jmenovitým napětím 230/400 V a se zapojením △/Y. Jmenovitý proud dosahuje 12,23 A při 230 V a 7,03 A při 400 V, což pomáhá při správném návrhu napájení, jištění i řídicích prvků. Motor je vhodný pro přímé spuštění DOL, pro řízení frekvenčním měničem i pro provoz se softstartérem. V praxi to znamená, že jej lze nasadit do jednodušších pevných pohonů i do technologií, kde je přínosem jemnější rozběh nebo lepší přizpůsobení pracovního rytmu procesu.

Poměr rozběhového momentu 2,1 pomáhá při startu překonat počáteční odpor zařízení bez nejistého náběhu. Poměr zvratného momentu 2,0 podporuje stabilitu chodu při kolísání zátěže. Poměr rozběhového proudu 6,5 je důležitý při elektrickém návrhu celé soustavy, zejména pokud motor pracuje v lince s opakovaným spouštěním. Provozní režimy S1, S2, S3 a S4-S9 dávají tomuto modelu dobrou použitelnost v trvalém i přerušovaném chodu podle charakteru zařízení.

Co znamená výkon 3 kW v reálné technologii

Výkon 3 kW při 6-pólovém provedení přináší provozní projev, který je vhodný tam, kde má technologie pracovat stabilně a bez zbytečného spěchu. Jmenovité otáčky 960 ot./min podporují rovnoměrný chod ventilátorů, čerpadel a míchadel. U dopravníků a třídicích zařízení pomáhají udržet čitelný pohyb mechaniky. V balicích a filtračních sestavách zase takový motor dobře zapadá do procesů, kde se očekává pravidelnost a jistota. Setrvačnost rotoru 0,0286 kg/m² podporuje vyváženou odezvu při startu i při řízení. Motor je určen pro parabolickou nebo lineární křivku zatížení, proto se přirozeně hodí do zařízení s ustáleným odporem i do aplikací, kde se zátěž mění podle provozního bodu.

Účiník 0,76 a efektivita 81 % jsou důležité při technickém návrhu zařízení a při plánování jeho provozu. V sérii 1AL OPTIMAL VYBO Electric jde o profesionální nízkonapěťové elektromotory v hliníkovém rámu pro široké použití v průmyslu, s důrazem na rychlé uvedení do provozu, velmi dobrý poměr kvality a ceny a odzkoušenou kvalitu v praxi.

Motor, který dobře zapadne do pravidelného chodu výroby

Elektromotor 1AL-132S-6 spojuje výkon 3 kW, jmenovité otáčky 960 ot./min, krytí IP55 a flexibilitu při řízení. Je vhodný pro provozy, které potřebují pevný 6-pólový pohon s kultivovaným chodem, spolehlivým rozběhem a dobrou připraveností na každodenní průmyslové nasazení. VYBO Electric tímto modelem nabízí řešení, které se přirozeně začlení do technologií s důrazem na stabilitu, plynulost a dlouhodobou provozní jistotu.
