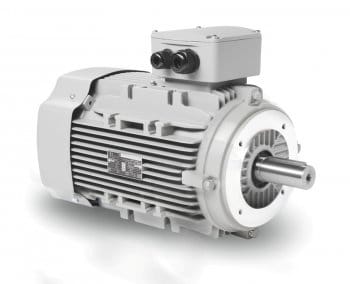

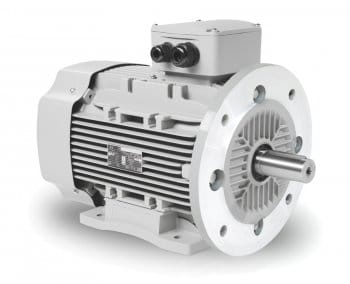

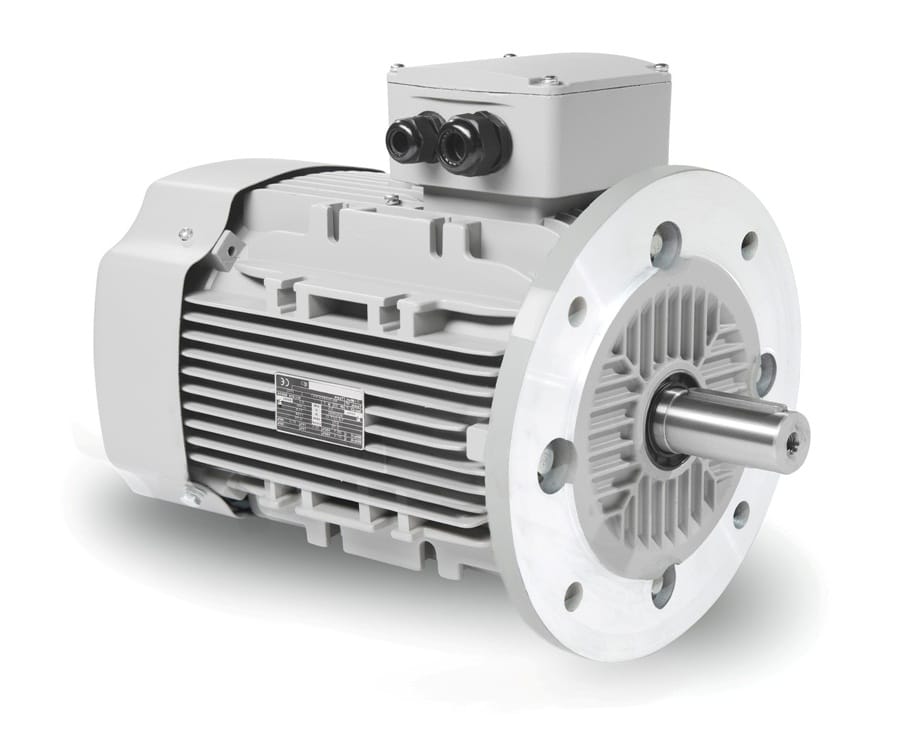

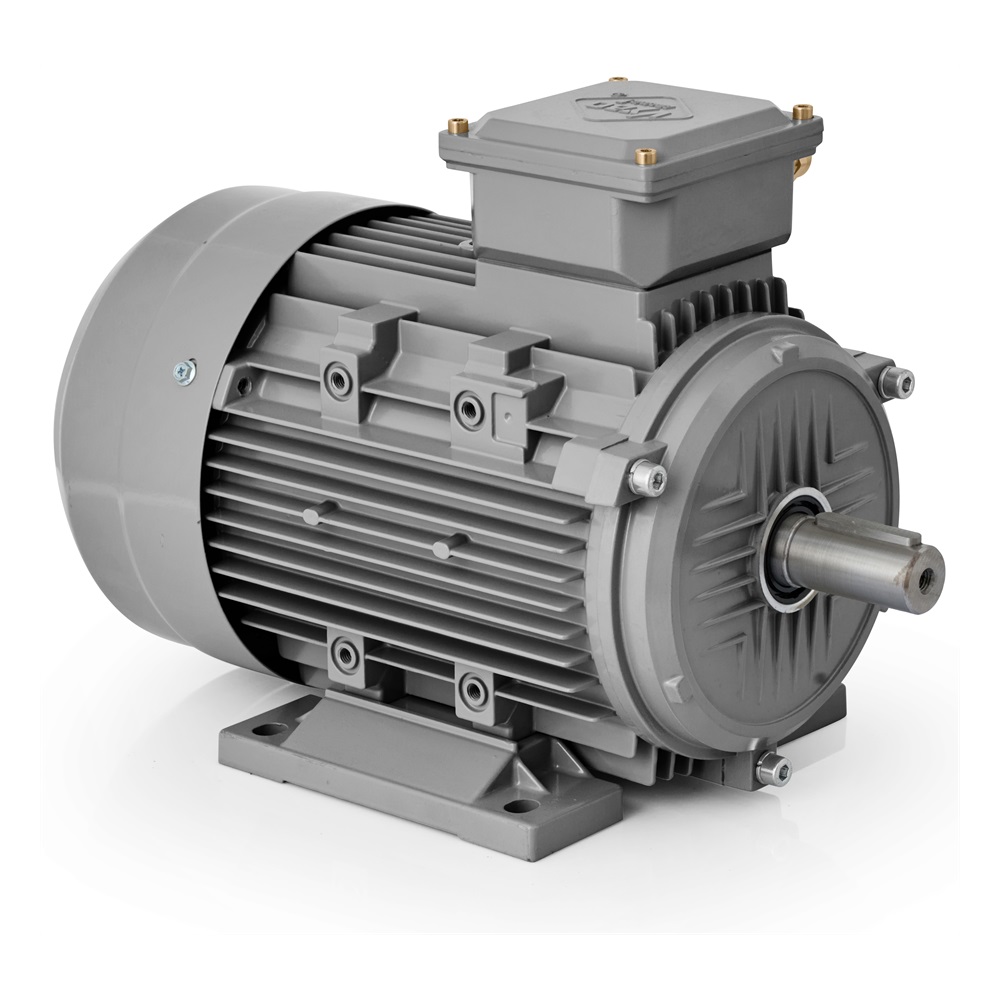

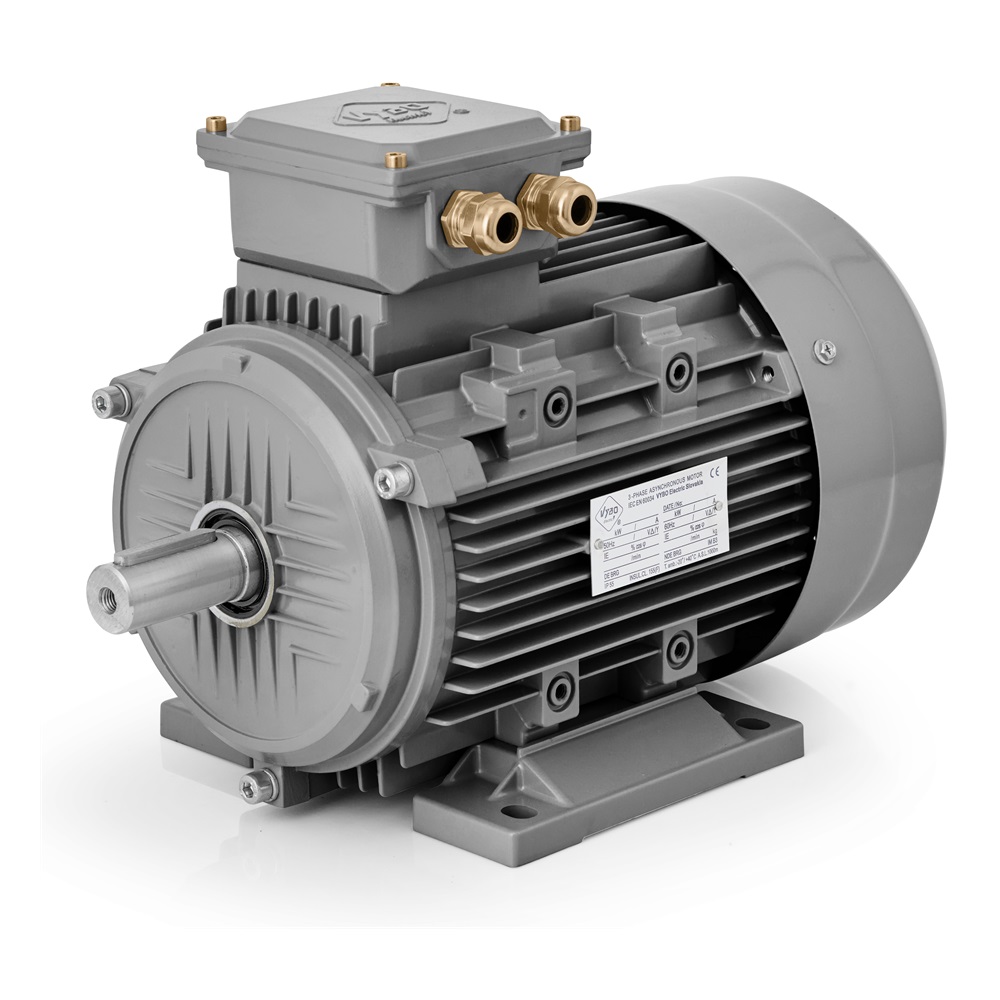

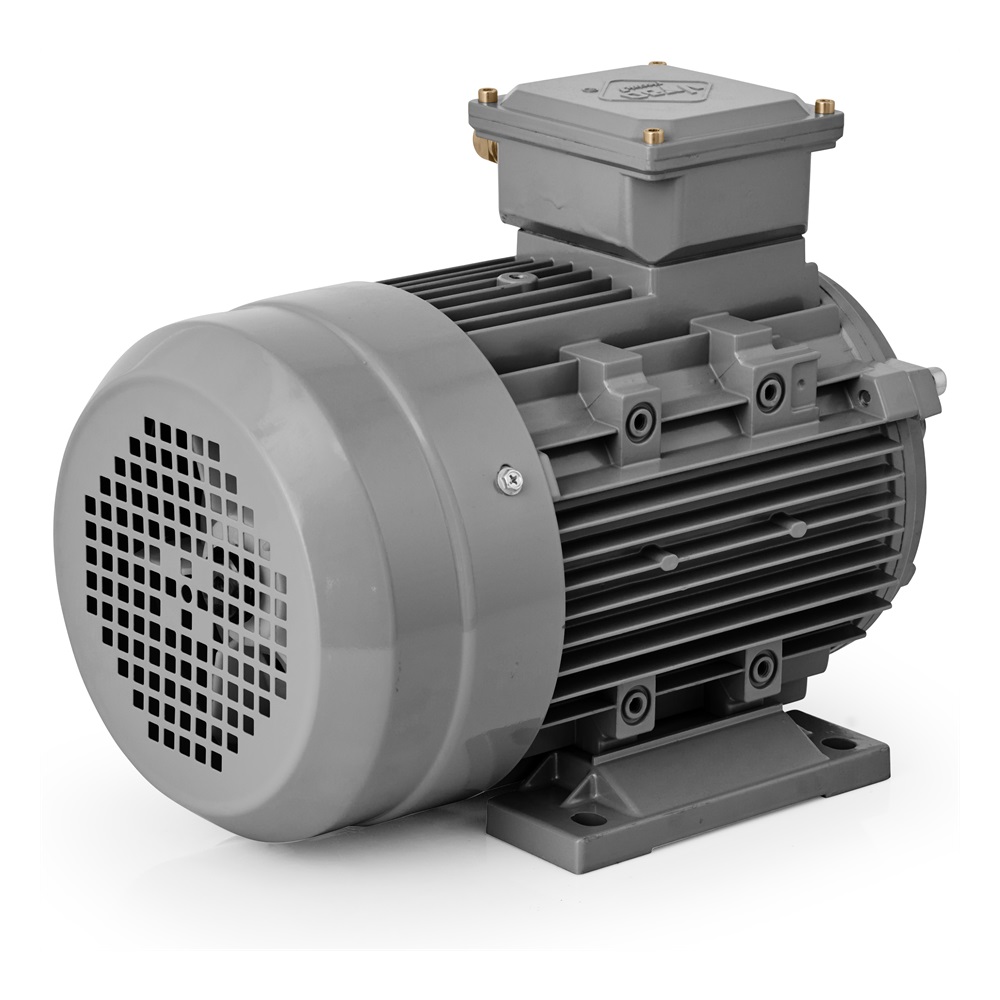

Elektromotor 2,2 kW, 935 ot./min, 400 V, 1AL-112M-6

Dlouhý popis produktu

Elektromotor 1AL-112M-6 pro stabilní výkon v 6-pólovém provozu

Elektromotor 1AL-112M-6 od VYBO Electric je určen pro technologie, které potřebují spolehlivý třífázový pohon s klidnějším pracovním tempem, pevným mechanickým základem a dobrým chováním při pravidelném zatížení. Výkon 2,2 kW a jmenovité otáčky 935 ot./min při frekvenci 50 Hz vytvářejí provozní charakter vhodný pro zařízení, kde je důležitá plynulost, rovnoměrný přenos energie a dobrá kontrola nad chodem technologie. Tento model se přirozeně uplatní ve ventilátorech, vzduchotechnických jednotkách, oběhových čerpadlech, dopravnících, míchadlech, filtračních sestavách, sušicích modulech, třídicích linkách, balicích zařízeních, dávkovacích systémech i v různých pomocných výrobních mechanismech.

Výkon, otáčky a pracovní rytmus

U 6-pólového provedení je důležité zejména to, že motor pracuje s vyrovnaným tempem. Jmenovitých 935 ot./min vyhovuje procesům, kde má zařízení běžet souvisle, bez prudkých reakcí a bez zbytečně rychlého mechanického projevu. U dopravníků to pomáhá při plynulejším posuvu materiálu. U ventilátorů a čerpadel podporuje rovnoměrný chod celé soustavy. U míchadel, dávkovačů nebo filtračních technologií zase takový pohon lépe zapadá do procesů, kde je potřebná stabilita a pravidelnost. Motor je určen pro parabolickou nebo lineární křivku zatížení, proto se dobře začleňuje do zařízení s ustáleným odporem i do aplikací, kde se zátěž mění podle provozního bodu.

Setrvačnost rotoru 0,014 kg/m² podporuje vyváženou odezvu při spuštění i při řízení. Motor se tak nechová ani příliš prudce, ani zbytečně těžkopádně. V technologiích s opakovaným pracovním cyklem je to důležité pro čitelný náběh i stabilní průběh provozu.

Elektrické řešení a chování při rozběhu

Model 1AL-112M-6 pracuje s jmenovitým napětím 230/400 V a se zapojením △/Y. Jmenovitý proud dosahuje 9,25 A při 230 V a 5,32 A při 400 V, což pomáhá při správném návrhu napájení, jištění a volbě prvků v rozvaděči. Poměr rozběhového momentu 2,1 dává motoru jistotu při startu a pomáhá překonat počáteční odpor zařízení bez nejistého náběhu. Poměr zvratného momentu 2,0 podporuje stabilitu chodu i při kolísání zatížení. Poměr rozběhového proudu 6,5 je důležitý při technickém návrhu celé napájecí větve, zejména v sestavách, kde se motor spouští opakovaně nebo pracuje v kompaktnějším výrobním celku.

Elektromotor je vhodný pro přímé spuštění DOL, pro řízení frekvenčním měničem i pro provoz se softstartérem. V praxi to znamená, že jej lze nasadit v jednodušších pevných pohonech i v technologiích, kde je přínosem jemnější rozběh nebo lepší přizpůsobení chodu konkrétnímu procesu. U vzduchotechniky a čerpacích aplikací je užitečná možnost regulace. U dopravníků, balicích strojů nebo dávkování zase pomáhá kontrolovanější start a lepší sladění pohonu s pracovním cyklem.

Konstrukční velikost a mechanická jistota

Rám 112 mm přináší dobrý poměr mezi kompaktností a pevností. Motor je vhodný pro stroje a zařízení, kde má pohon nést pravidelné zatížení a zároveň se má rozumně začlenit do montážního prostoru technologie. Na straně DE i NDE jsou použita ložiska 6306-2Z, která podporují spolehlivé uložení rotoru při každodenním provozu. Mazivo na lithiové bázi č. 2 je vhodné pro běžné průmyslové podmínky. Vyvážení s polovičním perem usnadňuje korektní spojení s řemenicí, spojkou nebo dalším přenosovým prvkem.

Součástí provedení jsou kabelové průchodky 2-M32X1.5, což pomáhá při čistém a bezpečném přivedení napájení. Směr otáčení je možný v obou směrech, proto se motor dobře přizpůsobí i zařízením, kde se konečné uspořádání pohonu řeší až při montáži nebo při oživování linky. Hmotnost balení 28 kg a rozměry balení 420 × 245 × 310 mm jsou praktické při skladování, přesunu i přípravě na osazení do stroje.

Ochrana, chlazení a provozní podmínky

V průmyslovém prostředí rozhoduje i odolnost vůči běžným provozním vlivům. Krytí IP55 pomáhá chránit vnitřní části motoru před prachem a provozní vlhkostí. Chlazení IC411 podporuje stabilní tepelný režim při delším zatížení. Izolační třída F a nárůst teploty B vytvářejí vhodný základ pro spolehlivý provoz v každodenním nasazení. Motor je určen pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Provozní faktor 1,0 a režimy S1, S2, S3 a S4-S9 dávají tomuto modelu dobrou použitelnost v trvalém i přerušovaném provozu podle charakteru technologie.

Vibrace 2,8 mm/s při stupni vibrací třídy A podporují kultivovaný mechanický chod. Hlučnost 65 dB(A) pomáhá udržet vyrovnaný provozní projev i v zařízeních, kde motor pracuje v blízkosti dalších technologických celků. Provedení odpovídá normám IEC60034-1, IEC60034-2, IEC60034-9 a IEC60034-14, což je důležité při technickém zařazení do průmyslového prostředí.

Série 1AL OPTIMAL od VYBO Electric představuje profesionální nízkonapěťové elektromotory v hliníkovém rámu pro standardní i náročnější provozy. Přináší velmi dobrý poměr kvality a ceny, rychlé uvedení do provozu a široké možnosti využití v průmyslu.

Spolehlivý základ pro každodenní technologii

Elektromotor 1AL-112M-6 spojuje výkon 2,2 kW, jmenovité otáčky 935 ot./min, krytí IP55 a flexibilitu při řízení. Je vhodný tam, kde se od pohonu očekává stabilní chod, pevné mechanické provedení a dobrá připravenost na pravidelný průmyslový provoz. VYBO Electric tímto modelem nabízí motor, který se přirozeně začlení do technologií s důrazem na plynulost, spolehlivost a dlouhodobé nasazení.
