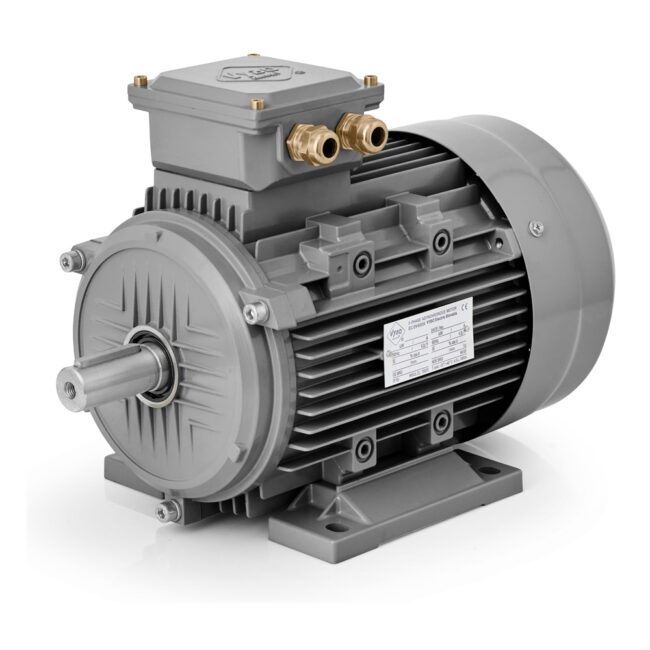

Elektromotor 3 kW, 1420 ot./min, 400 V, 1AL-100L2-4

Dlouhý popis produktu

Pohon pro technologie, které potřebují stabilní tah během celé směny

Elektromotor 1AL-100L2-4 ze série 1AL OPTIMAL je třífázový asynchronní elektromotor navržený pro provozy, kde se od pohonu očekává pravidelný záběr, spolehlivý chod a bezproblémové začlenění do výrobního uzlu. Pracuje s výkonem 3 kW, jmenovitým napětím 230/400 V, zapojením Δ/Y a při frekvenci 50 Hz dosahuje 1420 ot./min. Čtyřpólové provedení dává motoru vyrovnaný provozní charakter, který je vhodný pro technologie s delším chodem i pro zařízení s opakovaným startem během pracovního cyklu.

Právě v této výkonové hladině už motor často tvoří důležitou hnací část celé linky. Model 1AL-100L2-4 se proto dobře uplatňuje v dopravníkových systémech, balicích a plnicích linkách, míchacích sestavách, ventilátorových jednotkách, čerpacích modulech, dávkovacích zařízeních, třídicích pracovištích, manipulačních technologiích, uzavíracích strojích, posuvových mechanismech, recyklačních linkách i v automatizovaných výrobních celcích. V těchto aplikacích bývá důležité, že pohon dokáže pracovat dlouhodobě bez výkyvů a zároveň si zachovává kompaktní rozměry vhodné pro rám 100 mm, tedy osovou výšku 100 mm.

Kde se 3 kW projeví v praxi

Výkon 3 kW přináší citelnou rezervu pro stroje, které přenášejí pravidelné pracovní zatížení, ale stále potřebují rozumně kompaktní pohon. Jmenovitý proud dosahuje 11,1 A při 230 V a 6,4 A při 400 V, což je důležité při návrhu napájení, jištění i samotného začlenění motoru do technologie. Jmenovité otáčky 1420 ot./min jsou vhodné pro zařízení, kde je potřebný plynulý mechanický přenos bez zbytečně prudkého charakteru chodu. U dopravníků, míchadel, čerpadel nebo ventilátorových modulů má takový provozní profil jasný význam.

Motor pracuje s účinností 82,6 % a účiníkem 0,82. Důležitý je i průběh rozběhu. Poměr rozběhového momentu dosahuje 2,3, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7. V provozu to pomáhá u technologií, kde se zařízení pravidelně uvádí do chodu, přenáší pracovní zatížení v opakovaných dávkách nebo musí udržet jistý náběh bez zbytečných rázů. Typ zátěže s parabolickou nebo lineární křivkou rozšiřuje použitelnost u mechanismů s měnícím se odporem, při proudění média i při pohybu materiálu v taktu linky.

Konstrukce připravená pro průmyslové prostředí

VYBO Electric staví sérii 1AL OPTIMAL jako nízkonapěťové řešení v hliníkovém rámu pro standardní i náročnější provozy. U modelu 1AL-100L2-4 je důležité krytí IP55, které pomáhá chránit vnitřní části motoru před prachem a stříkající vodou. To je praktické ve výrobních halách, v technických místnostech i v zařízeních, kde se pracuje s obaly, sypkým materiálem, kapalinami nebo s pravidelným čištěním technologie.

Stabilní tepelný režim podporuje chlazení IC411. Motor používá izolační třídu F a nárůst teploty B, což je vhodný základ pro každodenní průmyslové nasazení. Pracovat může při okolní teplotě až do +65 °C a je určen pro nadmořskou výšku do 1000 m. Provozní faktor 1,0 a režimy S1, S2, S3, S4-S9 dávají prostor pro nepřetržitý chod i pro přerušovaný provoz podle charakteru konkrétního zařízení. Tam, kde jeden motor běží bez přestávky a jiný se zapojuje do cyklického taktu, jde o důležitou provozní výhodu.

Mechanická jistota a klidný chod

Na straně DE i NDE jsou osazena ložiska 6206-2Z. Mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Vyvážení s polovičním perem je důležité při montáži řemenic, spojek a dalších prvků přenosu výkonu, kde záleží na rovnoměrném běhu a spolehlivém mechanickém spojení. Hlučnost 64 dB(A) a vibrace 2,8 mm/s ve třídě A podporují vyrovnaný mechanický projev, což má význam zejména v technologiích s delším chodem a u linek, kde vedle sebe pracuje více pohonů.

Motor je vhodný pro spouštění DOL, pro řízení frekvenčním měničem i pro softstartér. To umožňuje přizpůsobit náběh a chod konkrétním požadavkům zařízení. Směr otáčení je možný v obou směrech, což rozšiřuje možnosti použití u reverzačních mechanismů, obousměrných posuvů a v technologických uzlech, kde se pracovní směr mění podle fáze procesu. Praktický význam má také moment setrvačnosti rotoru 0,0067 kg/m², který pomáhá udržet jistou odezvu v aplikacích s pravidelným startem, zastavením nebo krátkým pracovním krokem.

Připravený na montáž i každodenní používání

Pro elektrické připojení jsou připraveny kabelové průchodky 2-M25X1.5. Hmotnost balení 25 kg a rozměry balení 405 × 230 × 295 mm usnadňují skladování, přepravu i servisní manipulaci. Praktickou součástí platformy 1AL OPTIMAL jsou také prvky jako zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru a kompatibilní patky. Při montáži lze pracovat s provedeními IM B3, IM B35, IM B5, IM B14, IM B34, což zjednodušuje začlenění do různých typů konstrukcí. Elektromotor 1AL-100L2-4 tak představuje spolehlivý průmyslový pohon pro provozy, které potřebují výkon 3 kW, rám 100 mm a stabilní technický základ pro dlouhodobou každodenní práci.
