Elektromotor 22 kW, 2940 ot./min, 400 V, 1AL-180M-2

Dlouhý popis produktu

Elektromotor 1AL-180M-2 22 kW pro technologie s vysokým zatížením a rychloběžným charakterem

Když zařízení pohání velký ventilátor, zajišťuje intenzivní odsávání, pracuje v čerpací sestavě nebo přesouvá materiál v nepřetržitém režimu, motor musí být od prvního startu připraven na stabilní práci. Elektromotor 1AL-180M-2 od VYBO Electric je navržen přesně pro takové nasazení. Jde o třífázový asynchronní elektromotor s výkonem 22 kW, 2-pólovým provedením a jmenovitými otáčkami 2940 ot./min při frekvenci 50 Hz. Jmenovité napětí 400/690 V se zapojením Δ/Y odpovídá průmyslovým soustavám, kde se očekává spolehlivý provoz, pevný rozběh a stabilní chod ve vyšší výkonové třídě.

Rám velikosti 180 předurčuje tento model pro technologické celky, ve kterých je pohon důležitou součástí pracovního výkonu. Dobře se uplatní ve ventilátorových sestavách, odsávacích systémech, oběhových čerpadlech, dopravníkových linkách, míchacích technologiích, plnicích pracovištích, dávkovacích modulech, třídicích uzlech, manipulačních zařízeních i v servisních a výrobních celcích, kde se pracuje ve vysokém rytmu a dlouhých pracovních intervalech. U takových aplikací bývá rozhodující, aby motor po startu rychle přešel do stabilního režimu a spolehlivě nesl zatížení bez výkyvů.

Výkon a otáčky pro dynamické průmyslové procesy

Otáčky 2940 ot./min dávají tomuto modelu rychloběžný charakter, který je vhodný všude tam, kde technologie potřebuje svižný přenos energie. U výkonu 22 kW už jde o motor, který se nasazuje do provozů s výrazným pracovním zatížením a s nárokem na dlouhodobou provozní stabilitu. Jmenovitý proud dosahuje 37,6 A při 400 V a 22,61 A při 690 V, což poskytuje důležitý základ pro návrh napájení, volbu jištění a celkové nastavení elektrické části zařízení.

Motor pracuje s účiníkem 0,9 a efektivitou 90,5 %. U zařízení této velikosti se takový výkon spojuje s pravidelným pracovním nasazením, při kterém se sleduje nejen samotná síla pohonu, ale i vyrovnaný provozní projev. Větrací jednotky potřebují stabilní otáčky, dopravníkové tratě spolehlivý tah, čerpací systémy jistý rozběh a míchací procesy pravidelný průběh bez nežádoucího kolísání. Tento model je nastaven právě na takový typ práce.

Chování při startu a při změně zatížení

Rozběhové vlastnosti odpovídají výkonové třídě, ve které se očekává pevný nástup do pracovního režimu. Poměr rozběhového momentu 2, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7,5 jsou vhodné pro technologie, které se během směny opakovaně spouštějí nebo musí po startu rychle přejít do ustáleného chodu. V praxi je to důležité u ventilátorů s větším objemem vzduchu, u čerpadel pracujících s vyšším průtokem, u dopravních systémů s pravidelným spouštěním i u technologických uzlů, kde se motor rozbíhá do zátěže.

Model 1AL-180M-2 je vhodný pro režimy S1, S2, S3 a S4-S9. To rozšiřuje jeho využití od nepřetržitého chodu až po procesy s přerušovaným nebo cyklickým provozem. Provozní faktor 1,0 odpovídá jmenovitým pracovním podmínkám a typ zatížení parabolická nebo lineární křivka umožňuje jeho nasazení v zařízeních s různým charakterem mechanického odporu. V jednom závodě může zajišťovat plynulé odsávání, v jiném transport, jinde oběh média nebo technologické míchání.

Konstrukce pro průmyslové prostředí a delší pracovní cyklus

Elektromotor 1AL-180M-2 je proveden v hliníkovém rámu a pracuje s krytím IP55. Ochrana před prachem a stříkající vodou je důležitá ve výrobních halách, technických místnostech, strojírenských provozech i v zařízeních, kde se motor setkává s náročnějším pracovním okolím. Chlazení IC411 podporuje stabilní tepelný režim při delším zatížení. Izolační třída F a nárůst teploty B odpovídají profesionálnímu průmyslovému nasazení v této výkonové kategorii.

Z mechanického hlediska pracuje motor s vibracemi 2,8 mm/s v třídě A a hlučností 89 dB(A). Vyvážení je řešeno s polovičním perem a směr otáčení je možný v obou směrech, což usnadňuje návrh univerzálnějších i reverzačních řešení. Na straně DE i NDE jsou použita ložiska 6311-C3 a mazání zajišťuje mazivo s lithiovým základem č. 2. U výkonných pohonů, které pracují dlouhodobě a s vyšším pracovním zatížením, má takové osazení velký význam pro stabilitu chodu.

Montážní řešení a platforma 1AL OPTIMAL

Motor je vybaven kabelovými průchodkami 2-M40X1.5. Setrvačnost rotoru 0,075 kg/m2 doplňuje obraz o chování pohonu při rozběhu a při změně provozního stavu. Pro startování je motor vhodný metodou DOL. Zároveň je vhodný i pro řízení frekvenčním měničem nebo softstartérem, pokud to vyžaduje konkrétní technologické řešení.

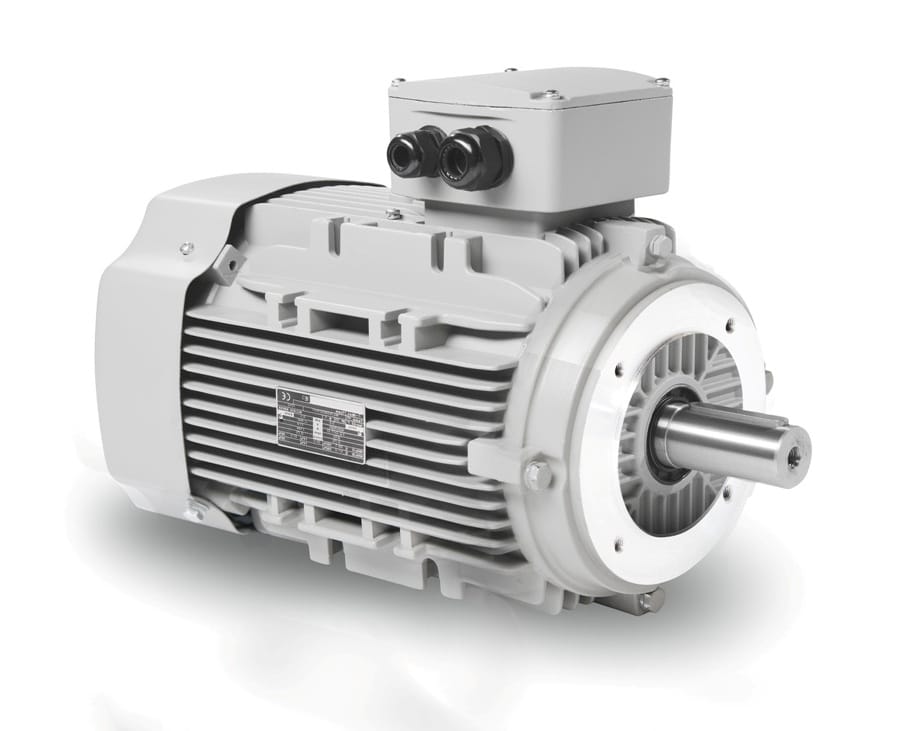

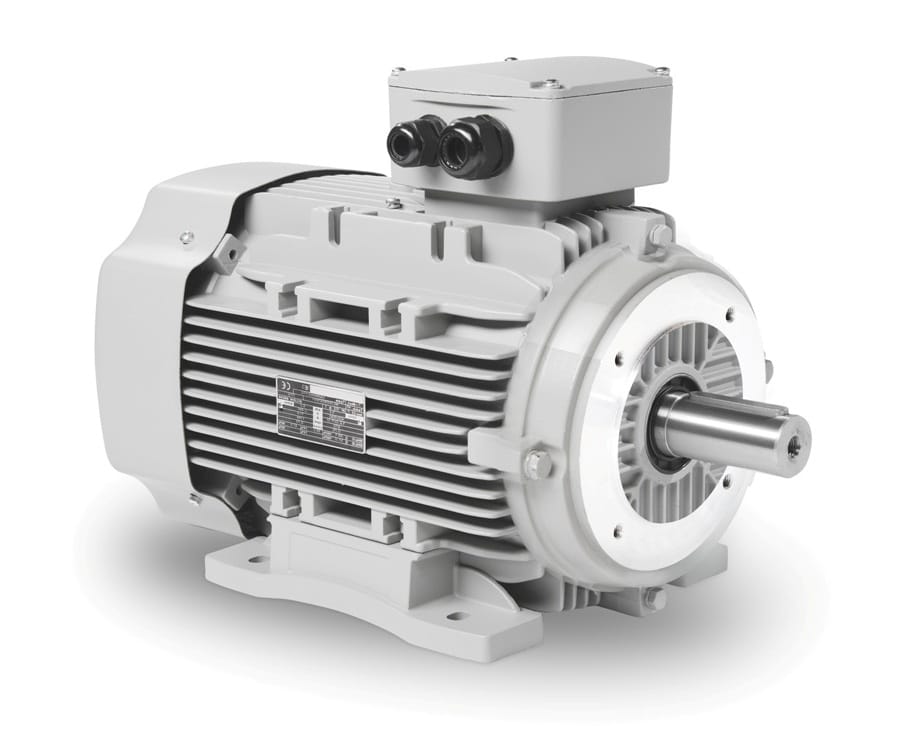

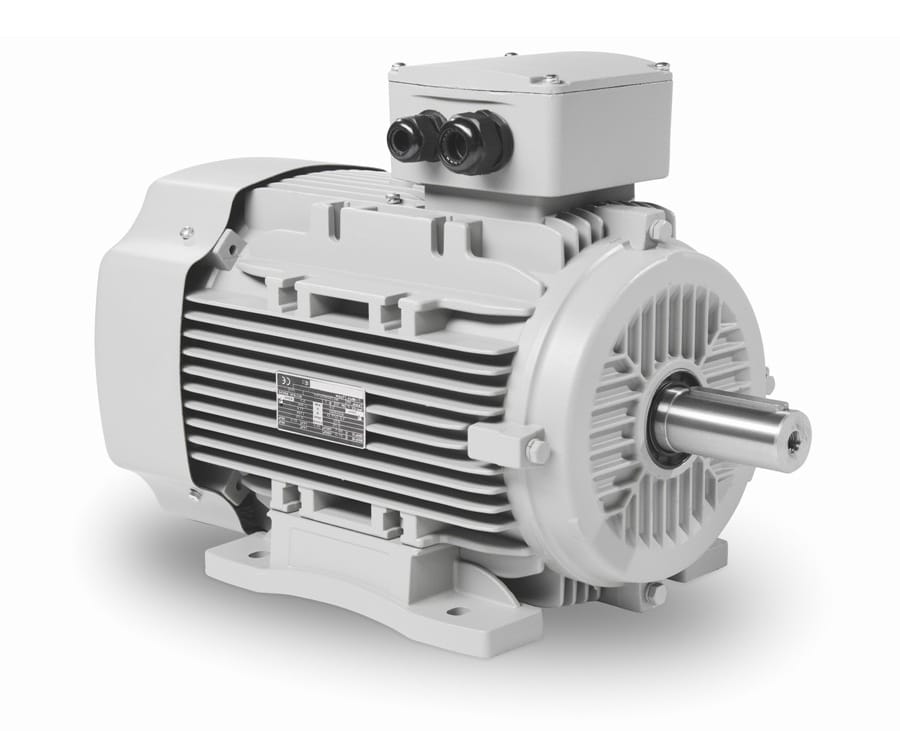

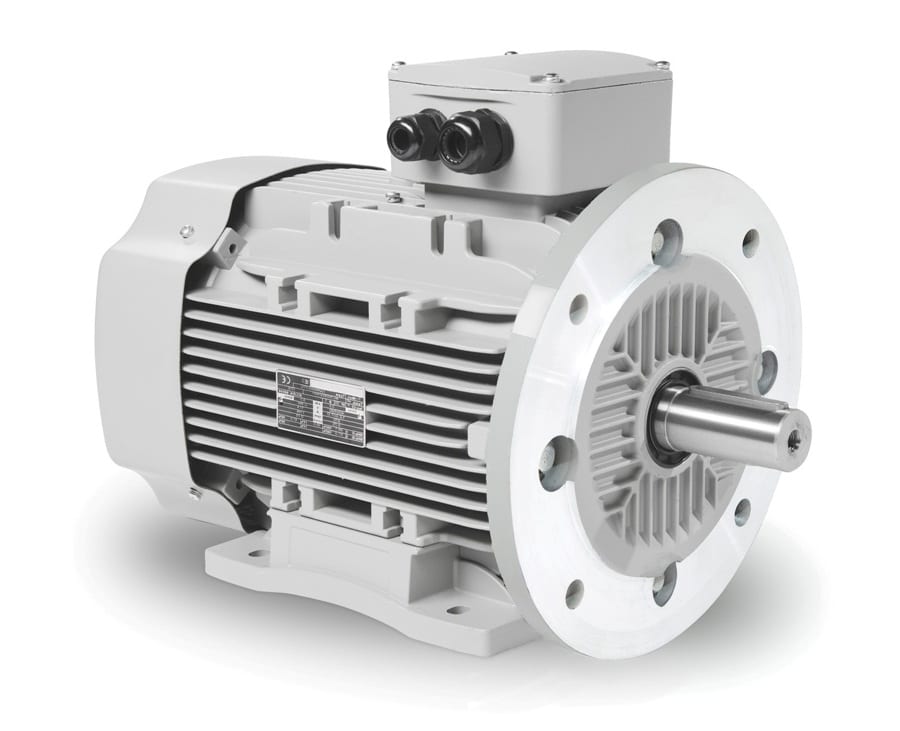

Řada 1AL OPTIMAL je dostupná v montážních provedeních IM B3, IM B35, IM B5, IM B14 a IM B34. Platforma přináší vysokou kompatibilitu, zesílenou skříňku svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru, kompatibilní patky, možnost výměny předního krytu, důkladně navrženou kostru pro účinné chlazení a zesílená ložiska. V provozech, kde je potřeba výkonný rychloběžný motor s důrazem na spolehlivou montáž a dlouhodobý provoz, představuje 1AL-180M-2 profesionální řešení z portfolia VYBO Electric.
