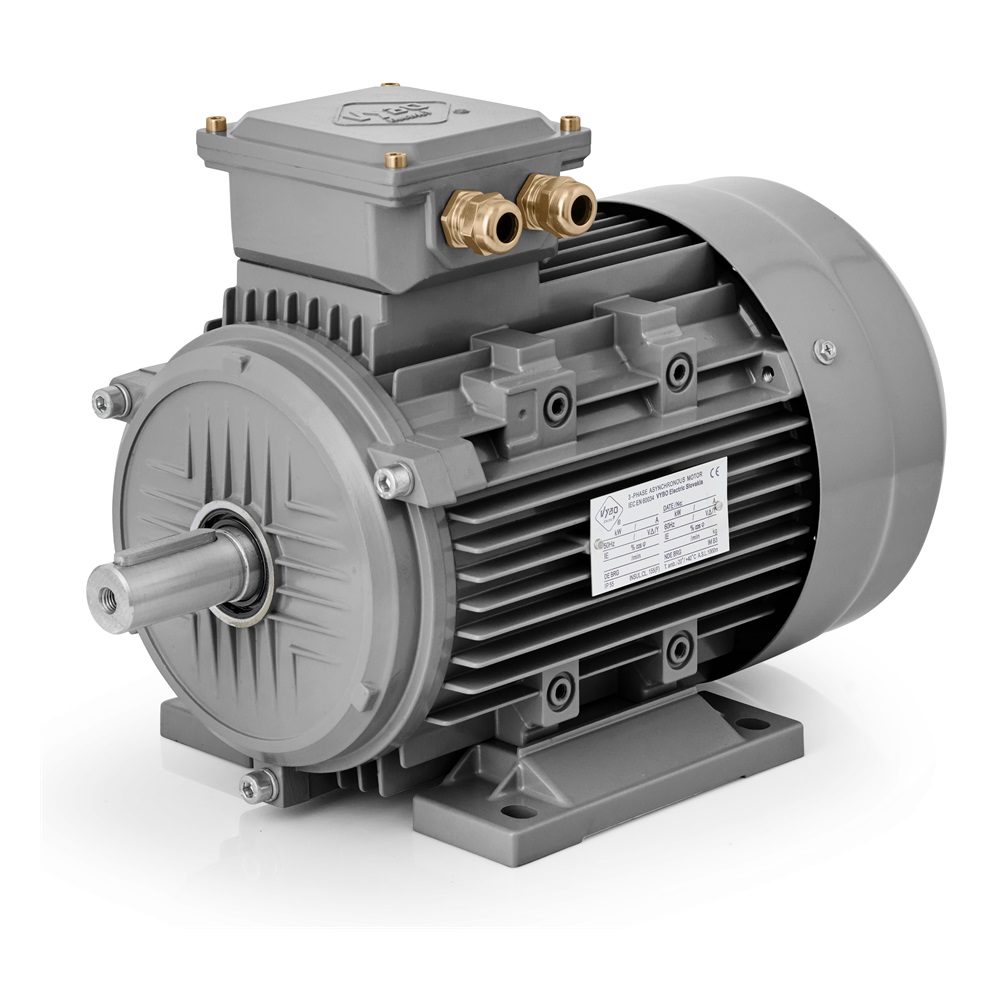

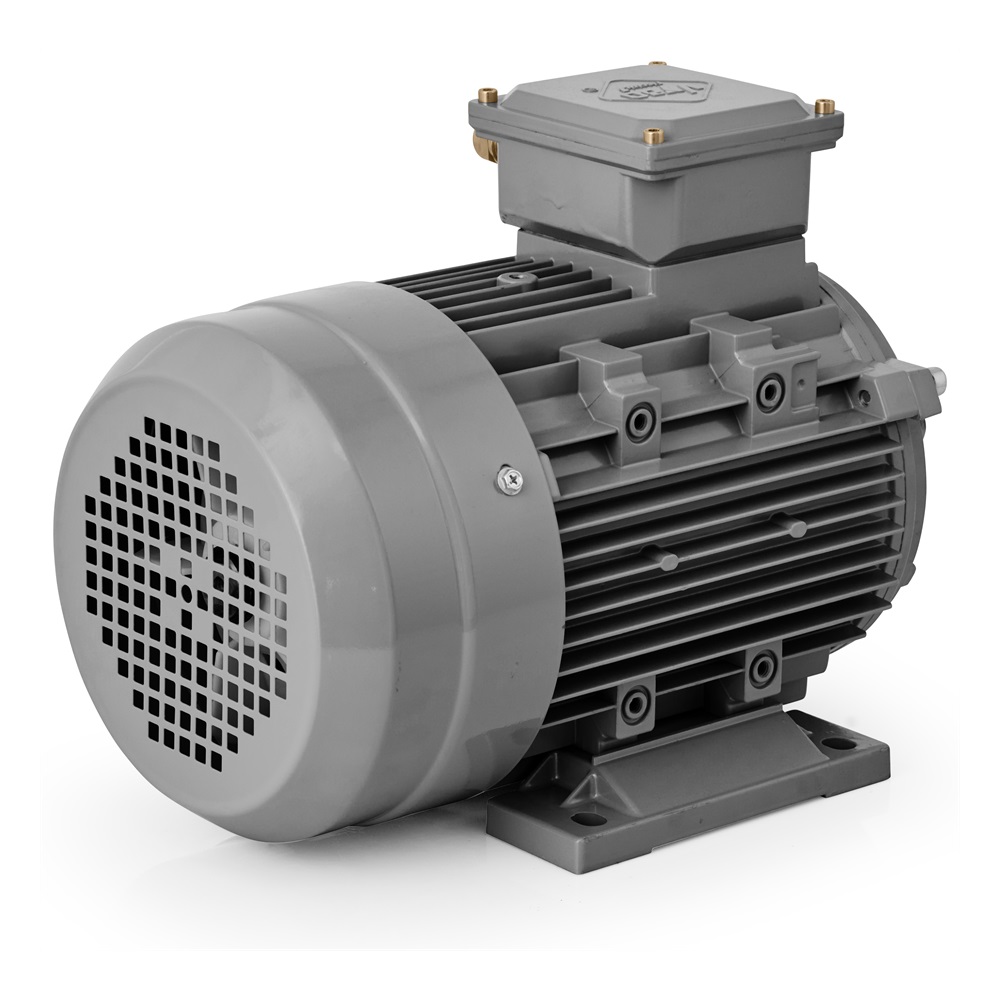

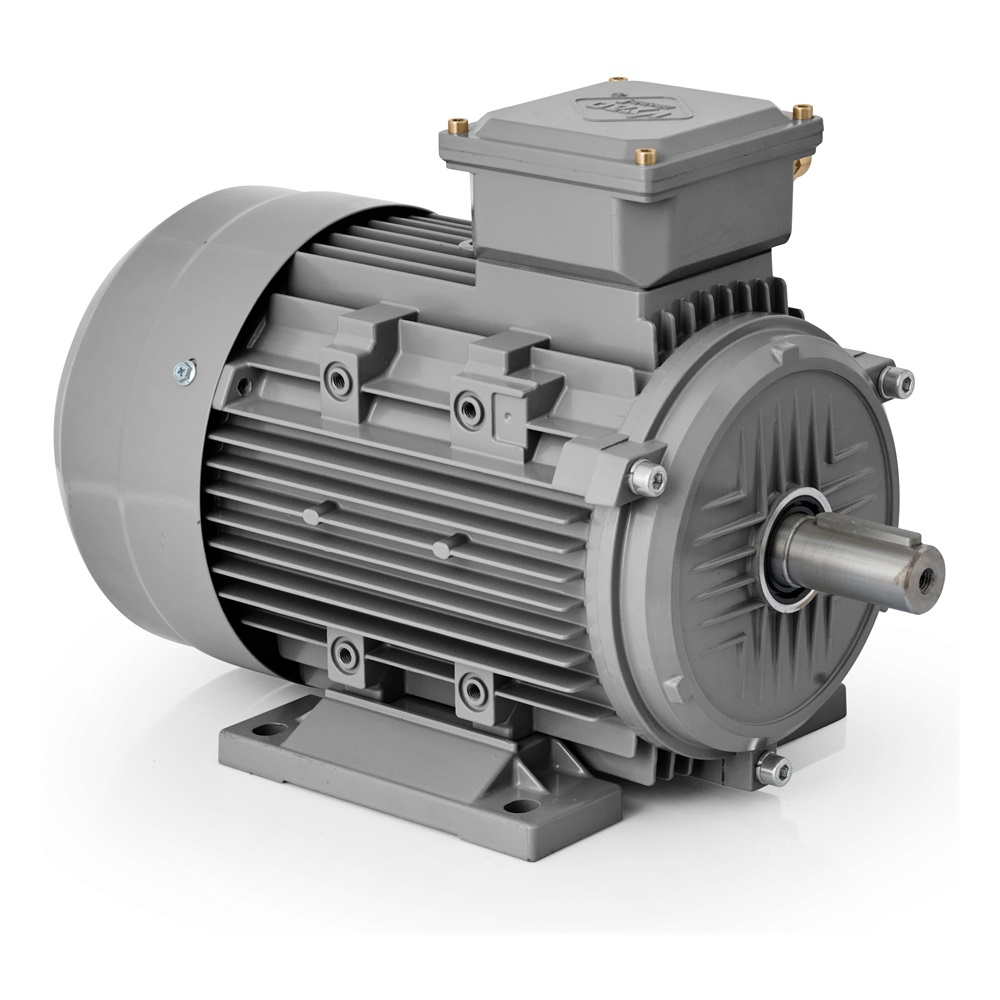

Elektromotor 2,2 kW, 2855 ot./min, 400 V, 1AL-90L-2

Dlouhý popis produktu

Elektromotor 1AL-90L-2 2,2 kW pro technologie, kde záleží na rychlosti, stabilitě a odolném zpracování

Elektromotor 1AL-90L-2 od VYBO Electric je třífázový asynchronní elektromotor navržený pro průmyslová zařízení, která potřebují svižný pohon, spolehlivý pracovní rytmus a kompaktní provedení připravené na každodenní nasazení. Výkon 2,2 kW, 2-pólová konstrukce a jmenovité otáčky 2855 ot./min při frekvenci 50 Hz dělají z tohoto modelu velmi zajímavou volbu pro dynamické technologie, kde se od pohonu očekává rychlá reakce a stabilní chod během celého provozu. Jmenovité napětí 230/400 V a zapojení Δ/Y usnadňují začlenění do běžných třífázových soustav.

Velikost rámu 90 nabízí výborný poměr mezi rozměrem a pracovní kapacitou. V praxi to znamená, že motor dobře zapadne i do prostorově efektivních zařízení, ale zároveň poskytne výkonovou úroveň vhodnou pro pravidelný a dlouhodobý provoz. Právě v této kategorii bývá důležité, aby pohon zvládal každodenní zátěž bez výkyvů, pracoval kultivovaně a nedělal kompromisy v odolnosti. Model 1AL-90L-2 tyto požadavky splňuje v konstrukci, která je připravena na reálné průmyslové podmínky.

Rychloběh, který vyhovuje moderní výrobě

Motor s otáčkami 2855 ot./min je vhodný tam, kde technologie potřebuje svižný mechanický projev a plynulý přenos energie. V zařízeních s vyšším pracovním tempem bývá právě rychlost a stabilita pohonu důležitou součástí celkové produktivity. Model 1AL-90L-2 proto dobře pracuje v procesech, kde se kombinuje posuv, odsávání, dávkování, míchání nebo transport materiálu v pravidelném rytmu.

V průmyslové praxi se tento motor uplatní v dopravníkových systémech, podavačích materiálu, balicích linkách, etiketovacích modulech, dávkovacích stanicích, plnicích pracovištích, ventilátorových sestavách, odsávacích jednotkách, oběhových čerpadlech, míchadlech s lehčím až středním zatížením, manipulačních pracovištích, montážních linkách a servisních technologických uzlech. Jeho charakter vyhovuje všude tam, kde se od pohonu očekává stabilní výkon, přesvědčivý náběh a spolehlivost při pravidelné práci v opakovaných cyklech.

Elektrické údaje a chování při rozběhu

Model 1AL-90L-2 pracuje s účiníkem 0,85 a efektivitou 81 %, což odpovídá výkonové třídě, kde už motor tvoří důležitou část technologického procesu. Jmenovitý proud dosahuje 8,0 A při 230 V a 4,6 A při 400 V, což poskytuje spolehlivý základ pro správné elektrické dimenzování a výběr vhodných prvků v soustavě. Při návrhu zařízení jsou to údaje, které pomáhají přesně nastavit napájení i ochranu.

Důležitou roli však hraje i chování motoru při startu. Poměr rozběhového momentu 2,3, poměr zvratného momentu 2,2 a poměr rozběhového proudu 7 vytvářejí dobrý základ pro technologie, které se pravidelně rozbíhají nebo pracují v měnícím se zatížení. V provozu to přináší větší jistotu při náběhu do pracovního režimu a klidnější chování celé pohonné větve.

Provozní režimy, které odpovídají reálnému nasazení

Motor je vhodný pro režimy S1, S2, S3 a S4-S9, takže jej lze zařadit do nepřetržitého chodu i do procesů s přerušovaným nebo cyklickým provozem. Provozní faktor 1,0 odpovídá jmenovitým pracovním podmínkám a typ zatížení parabolická nebo lineární křivka rozšiřuje možnosti využití v zařízeních s různým průběhem mechanického odporu. To je důležité v moderní výrobě, kde motor často nepracuje pouze v jednom stále stejném režimu, ale reaguje na tempo linky a charakter konkrétní operace.

V zařízeních, která kombinují několik pracovních kroků během jedné směny, je právě taková provozní univerzálnost velkou výhodou. Pohon nemusí být omezen na jediný typ zatížení a lépe se přizpůsobuje reálnému rytmu výroby.

Odolná konstrukce pro každodenní pracovní prostředí

Elektromotor 1AL-90L-2 pracuje s krytím IP55, které chrání před prachem a stříkající vodou. V průmyslovém prostředí jde o velmi praktickou vlastnost, protože motor je připraven na běžné výrobní podmínky, technické místnosti i provozy s vyšším zatížením okolního prostředí. Způsob chlazení IC411 podporuje stabilní tepelný režim při delší práci. Izolační třída F a nárůst teploty B doplňují technický základ pro spolehlivé každodenní používání.

Kulturu provozu podporují vibrace 2,8 mm/s v třídě A a hlučnost 72 dB(A). Směr otáčení je možný v obou směrech, což usnadňuje použití v univerzálních mechanismech i v řešeních s reverzací. Vyvážení je řešeno s polovičním perem. Na straně DE i NDE jsou použita ložiska 6205-2Z a mazání zajišťuje mazivo s lithiovým základem č. 2, což přispívá ke stabilnímu mechanickému chování během dlouhodobého provozu.

1AL OPTIMAL jako výhoda při montáži a výběru provedení

Model je součástí řady 1AL OPTIMAL, která je známá výborným poměrem kvality a ceny, ověřenou jakostí a širokou kompatibilitou v průmyslových aplikacích. Série je dostupná v montážních provedeních IM B3, IM B35, IM B5, IM B14 a IM B34, což dává větší volnost při návrhu stroje i při výměně pohonu. Praktickým přínosem jsou i kompatibilní patky, zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru a kostra navržená pro účinné chlazení.

Motor je vybaven kabelovými průchodkami 2-M25X1.5. Rozměry balení 380 × 210 × 270 mm, hmotnost balení 14 kg a setrvačnost rotoru 0,0055 kg/m2 doplňují praktický obraz o manipulaci a provozním chování. Motor je vhodný pro startování metodou DOL a podle požadavků technologie i pro řízení frekvenčním měničem nebo softstartérem. 1AL-90L-2 tak představuje spolehlivý pohon pro zařízení, kde se spojuje rychlost, odolnost a připravenost na intenzivní každodenní nasazení.
