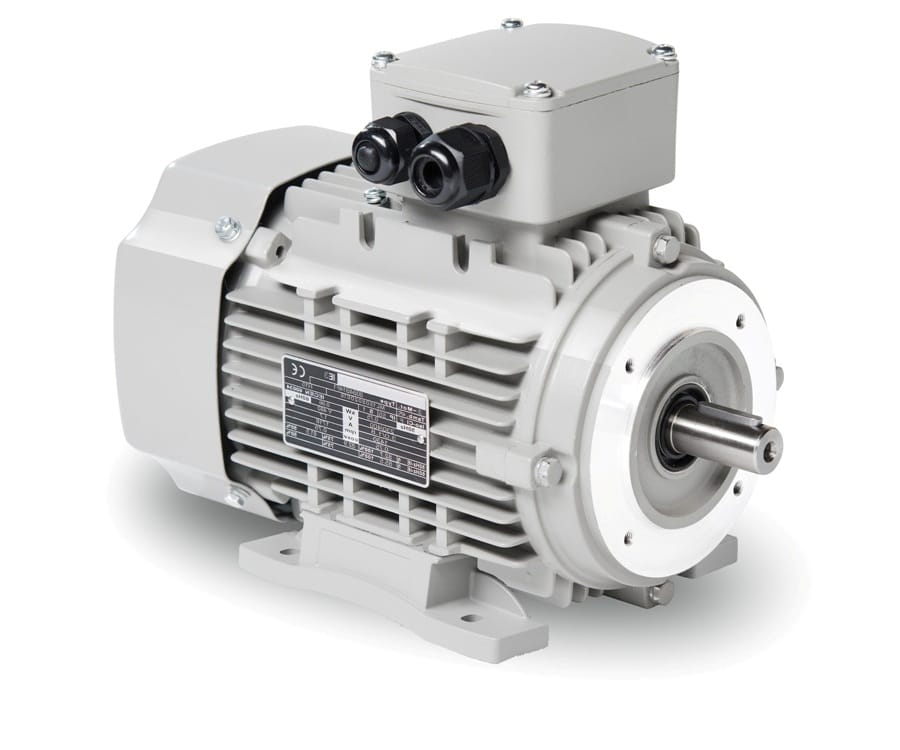

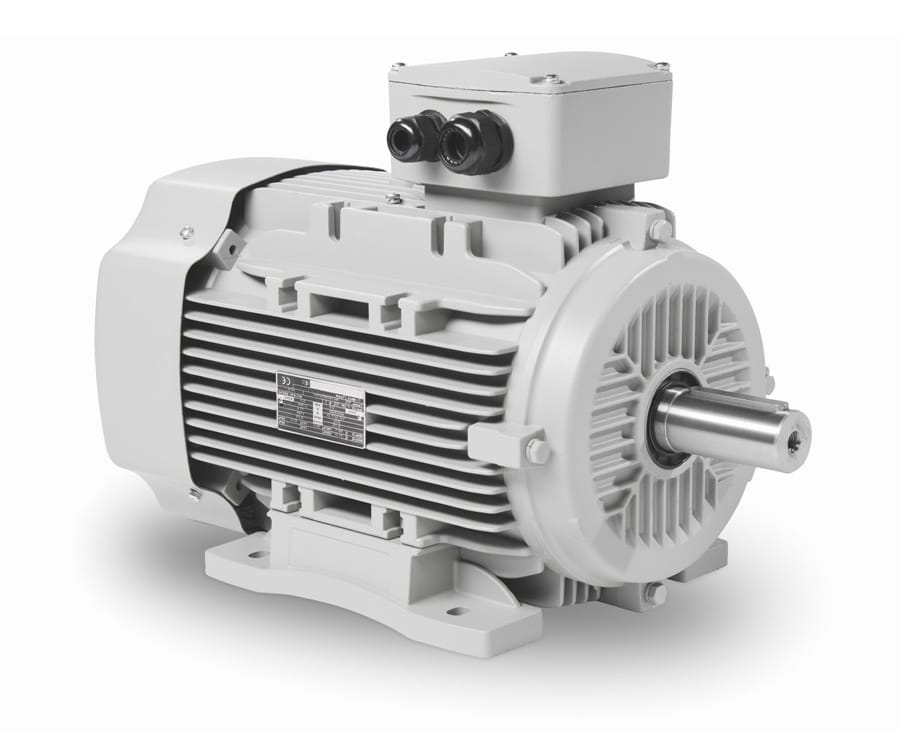

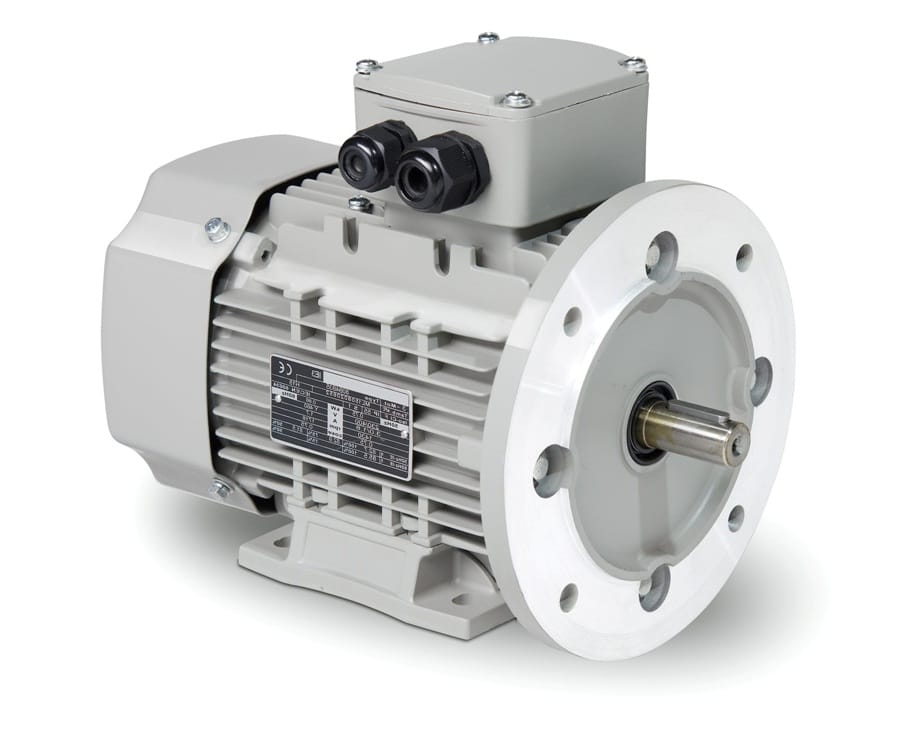

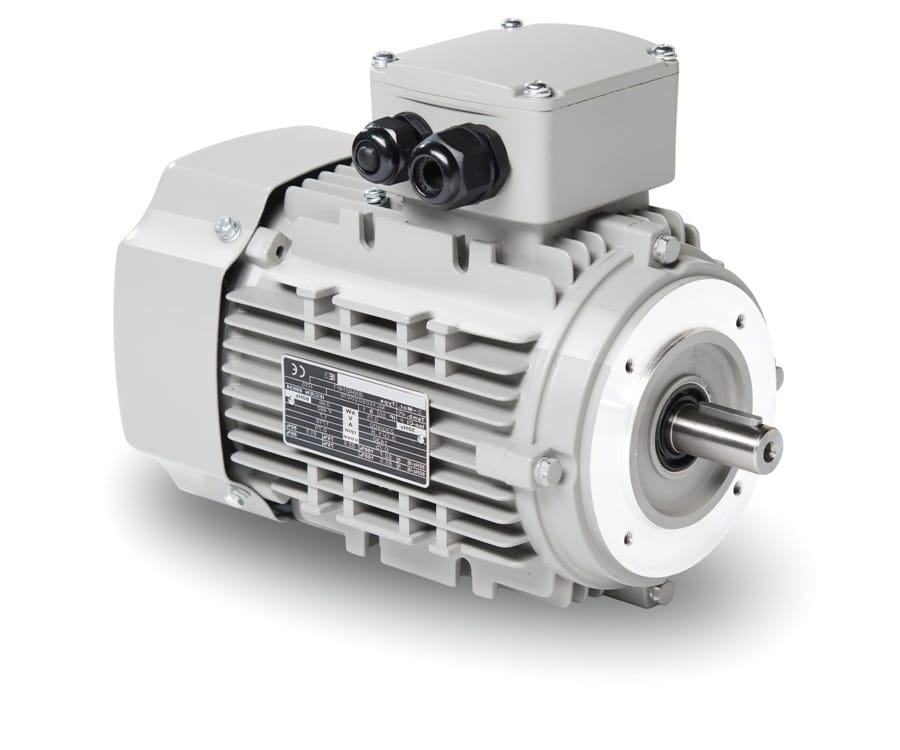

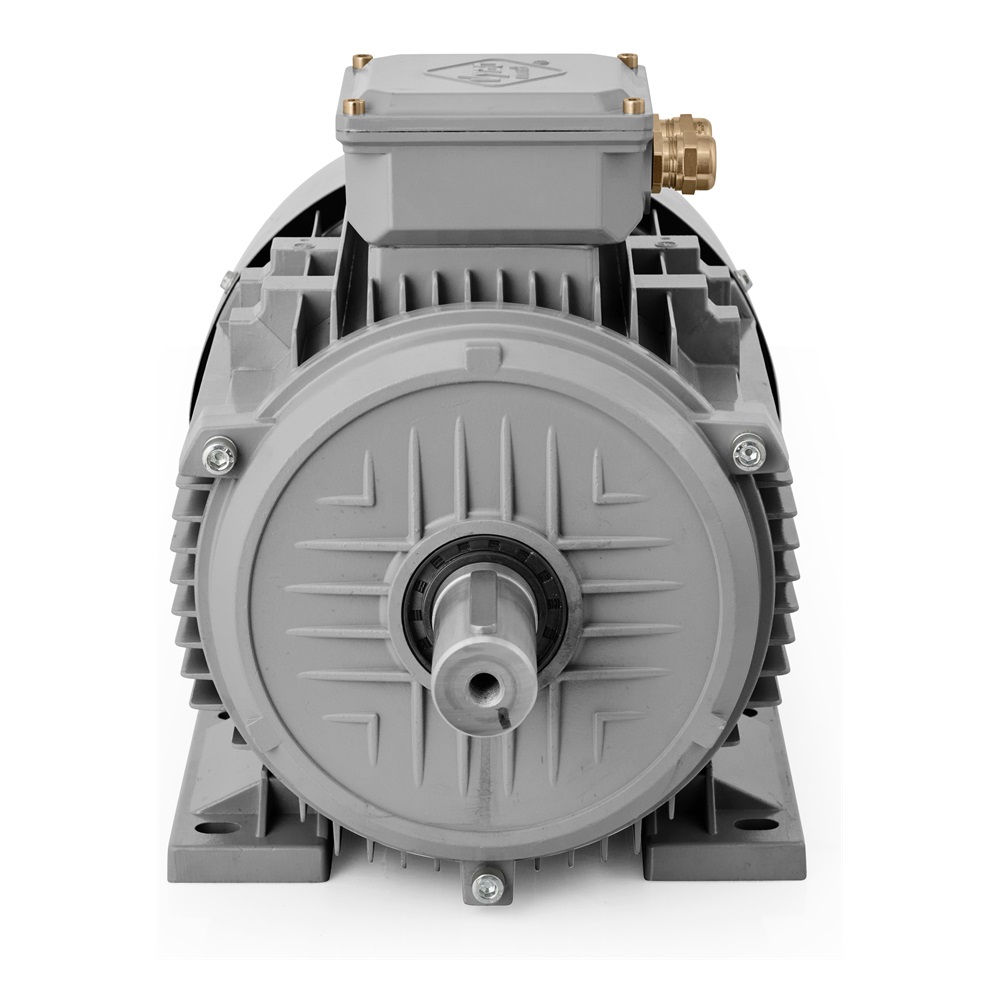

Elektromotor 11 kW, 730 ot./min, 400 V, 1AL-180L-8

Dlouhý popis produktu

Pro provozy, kde se výkon přenáší souvisle a bez zbytečně rychlé reakce

Ne každá technologie potřebuje vysoké otáčky. V mnoha výrobních a zpracovatelských procesech je důležitější, aby pohon držel stabilní rytmus, aby se choval předvídatelně při dlouhém chodu a aby jeho síla šla do mechaniky plynule. Elektromotor 1AL-180L-8 s výkonem 11 kW a jmenovitými otáčkami 730 ot./min patří přesně do této kategorie. Jde o 8-pólový model navržený pro zařízení, kde se pohyb přenáší klidně, ale s dostatečnou výkonovou rezervou pro souvislý průmyslový provoz. Takový charakter se hodí při míchání objemnějších náplní, při šnekové dopravě materiálu, u pásových linek, v oběhových čerpacích soustavách, ve ventilátorových okruzích, v odsávacích technologiích, v sušicích systémech, při plnění zásobníků, u pomaloběžných otočných pracovních uzlů i u linek, kde se výrobek posouvá v rovnoměrném taktu po celou směnu.

Výkon 11 kW ve spojení s otáčkami 730 ot./min dává tomuto motoru jasný provozní význam. Nejde o řešení, které by mělo stroj hnát do vysoké dynamiky. Je to pohon pro procesy, kde je třeba udržet souvislé míchání, pravidelný posuv, ustálený průtok nebo trvalý pohyb bez zbytečných výkyvů. U většího čerpadla to znamená stabilnější práci technologického okruhu. U ventilátoru nebo odsávací větve rovnoměrnější pracovní režim. U dopravníku nebo dávkovacího systému zase lepší návaznost mezi jednotlivými kroky procesu. I proto se tento model přirozeně uplatní v provozech, kde se zařízení rozbíhá sice rozhodně, ale jeho hlavním úkolem je dlouhý a spolehlivý chod pod pracovním zatížením.

Konstrukce připravená na průmyslové zatížení

Konstrukční velikost 180 mm odpovídá tomu, že motor je určen pro robustnější zařízení a pro technologie, v nichž už mechanika potřebuje pevný základ. Ložiska 6311-C3 na straně DE i NDE podporují stabilní uložení rotoru a vytvářejí předpoklad pro dlouhodobé nasazení v běžném průmyslovém provozu. Vibrace 2,8 mm/s v třídě A pomáhají udržet vyrovnaný mechanický projev po spojení s řemenicí, spojkou nebo jiným přenosovým prvkem. Vyvážení s polovičním perem odpovídá standardnímu průmyslovému osazení a směr otáčení je možný na obě strany, což usnadňuje začlenění do různých typů strojů a technologických celků.

Motor pracuje s krytím IP55, takže je připraven na prostředí, kde se objevuje prach, vzdušná vlhkost a běžné provozní nečistoty. Chlazení IC411 podporuje spolehlivý odvod tepla při standardním zatížení a izolační třída F spolu s nárůstem teploty B vytváří vhodný tepelný základ pro pravidelný dlouhodobý provoz. Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Hlučnost 70 dB(A) odpovídá této výkonové třídě a při správném osazení umožňuje kultivovaný chod v hale i v technologické místnosti. Ložiskové uložení využívá mazivo na lithiovém základě č. 2.

Elektrické parametry a zařazení do provozu

Elektromotor 1AL-180L-8 je navržen pro napájení 400/690 V při 50 Hz se zapojením Δ/Y. Jmenovitý proud dosahuje 23,3 A při 400 V a 14,03 A při 690 V, což je důležitý údaj při návrhu jištění, spínání a ochranných prvků v rozvaděči. V praxi to pomáhá při uvedení do provozu i při servisním plánování, protože elektrická stránka motoru zůstává čitelná a dobře uchopitelná při začlenění do většího systému. Součástí provedení jsou kabelové průchodky 2-M40X1.5, které odpovídají průmyslovému způsobu připojení.

Motor je vhodný pro DOL, pro řízení frekvenčním měničem i pro použití se softstartérem. To umožňuje zvolit jednoduché přímé spuštění v základní aplikaci nebo jemnější náběh tam, kde si technologie vyžaduje omezení mechanického rázu při rozběhu. Taková flexibilita je užitečná při míchání, při čerpání, u vzduchotechniky i při dopravě materiálu, kde může mít způsob startu přímý vliv na chování celé linky. Motor je určen pro parabolickou nebo lineární křivku zatížení, proto se dobře uplatní v procesech s plynulým růstem odporu i v zařízeních, která pracují v dlouhodobě ustáleném režimu.

Provozní faktor 1,0 odpovídá standardnímu průmyslovému nasazení a dostupné režimy S1, S2, S3 a S4-S9 rozšiřují možnosti použití od trvalého provozu až po opakované pracovní cykly. Hmotnost balení 87,5 kg je důležitá při manipulaci a plánování montáže. Setrvačnost rotoru 0,203 kg/m² napovídá, že jde o motor s výraznějším rotačním základem, což je přirozené při této výkonové úrovni a pomaloběžném charakteru. V rámci platformy 1AL OPTIMAL představuje tento model profesionální nízkonapěťový elektromotor VYBO Electric v hliníkovém rámu, připravený pro provozy, kde se rozhoduje podle spolehlivosti, stability a schopnosti udržet výkon v pracovním režimu bez zbytečných kompromisů.

Elektromotor 1AL-180L-8 je vhodnou volbou pro technologie, které stojí na souvislém přenosu síly, pevné mechanice a dlouhodobém průmyslovém nasazení. Po zařazení do stroje přináší přesně ten typ provozního chování, který velké pomaloběžné pohony potřebují. ustálený výkon, vyrovnaný chod a spolehlivou službu po celou dobu provozu.
