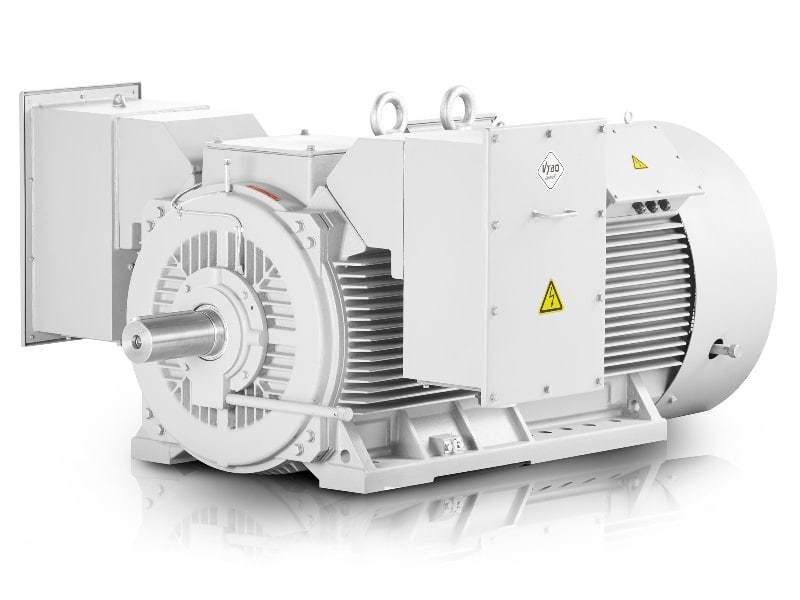

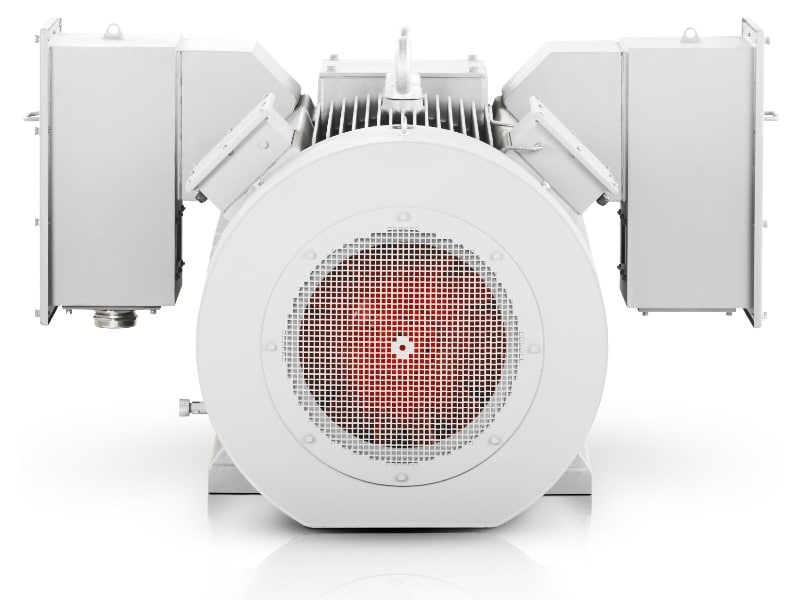

Typ elektromotoru: H17R-315-C-6-6 220KW 6000V 50HZ
| Všeobecná data | |
| Typ | H17R 315-C-6-6 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 220 |
| Jmenovitý proud (A) | 26,4 |
| Rychlost (rpm) | 984 |
| Frekvence (Hz) | 50 |
| Poly | 6 |
| Napětí (V) | 6 000 |
| Točivý moment (Nm) | 2135 |
| Připojení | Y |
| Tmax/Tn | 2,3 |
| Tst/Tn | 1,1 |
| Ist/In | 5,6 |
| Setrvačnost rotoru (kg*m2) | 7,9 |
| Výkonnost | |
| Efektivita (%) | 94,8 |
| Účiník (100%) | 0,85 |
| Príslušenství | |
| 6 x PT100 ve vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzační ohřívač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Okolní teplota (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační třída | F |
| Nárůst teploty (oteplení) | B |
| Instalace | IM B3 (jiná provedení na vyžádání) |
| Zatížení | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Približná hmotnost | 2850 kg |
| Vibrace (mm/s) | 2.8 |
| Smer rotace | Oba |
| Startování | DOL, VFD, Softstartér |
| Typ zátěže | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | Lesklý |
| Rotorová klec | Měděná pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322-C3/6322-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Elektromotor 900 rpm v tomto provedení spojuje kompaktní výkon s rezervou pro spojité zatížení, které je typické pro velké výrobní celky. Model H17R 315-C-6-6 dodává 220 kW a při návrhu pohonu pomáhá udržet stabilní provoz i tam, kde rozhoduje moment, tepelná odolnost a dlouhodobá provozní spolehlivost.
Měděný rotor snižuje ztráty ve vinutí rotoru a zároveň lépe snáší teplotní namáhání při opakovaných startech. Pro provozovatele to znamená delší životnost uložení výkonu v čase, menší energetické ztráty a vhodnější chování v náročných cyklech, které jsou běžné v hutnictví, výrobě a zpracování materiálu.
Elektromotor 900 rpm pro kontinuální průmyslové zatížení
Třída IE4 patří mezi řešení Super Premium a v praxi snižuje nároky na spotřebu energie při dlouhých provozních hodinách. Tento třífázový elektromotor proto dobře zapadá do linek, kde se sledují provozní náklady, tepelný režim i stabilita výkonu během celého roku.
Volitelné napěťové provedení zjednodušuje nasazení do různých rozvodných soustav a zkracuje čas potřebný na technické přizpůsobení pohonu. Zákazníci tak mohou pracovat s variantami pro 3 300 V, 6 000 V, 10 000 V nebo 11 000 V bez toho, aby museli měnit koncepci celé technologie.
Kompaktní osová výška a robustní mechanika
Osová výška 315 mm usnadňuje návrh do existujících rámů, kde je důležitá rozměrová kompatibilita a dostatečná tuhost uložení. Vysokonapěťový elektromotor s tímto základem osloví strojní konstruktéry, kteří potřebují spolehlivý pohon pro zařízení s vysokým momentem a proměnlivým zatížením.
- Válcové mlýny v cementárnách.
- Ventilační soustavy pro odsávání technologických par.
- Čerpadla pro chlazení průmyslových okruhů.
- Kompresorové jednotky ve velkých strojírenských provozech.
- Dopravníky s kontinuální přepravou sypkých materiálů.
- Extrudéry na zpracování polymerů.
- Drciče kameniva v lomech.
- Míchací zařízení v chemické výrobě.
- Navíjecí stanice v papírenském průmyslu.
- Lisovací linky na kovové polotovary.
- Rotační bubny v sušárnách.
- Mlýny na zpracování minerálů.
- Kalibrační válcové linky v metalurgii.
- Agregační pohony v energetických blocích.
Ložiska a diagnostika pro delší servisní intervaly
Ložiskové uložení s označením 6322-C3 na straně DE i NDE podporuje provoz s vyšším tepelným i mechanickým zatížením. Volitelná diagnostika přes PT100 a PTC prvky pomáhá servisním týmům včas zachytit změnu teplotního režimu a předejít neplánovaným odstávkám.
Konstrukce s klecí rotoru z měděné pásoviny je vhodná pro 6-pólový elektromotor, kde se vyžaduje vyvážený poměr mezi otáčkami, momentem a startovacím chováním. Při jmenovitém proudu 26,4 A a účiníku 0,85 se pohon dobře navrhuje i do sítí, kde se sleduje stabilita elektrického zatížení.
Provozní spolehlivost v náročných výrobních soustavách
Při dlouhých výrobních cyklech pomáhá jmenovitý točivý moment 2135 Nm udržet pracovní bod bez zbytečného kolísání výkonu. Pro konstruktéry je důležitý také moment setrvačnosti rotoru 7,9 kg·m², který ovlivňuje chování při rozběhu a při přechodu mezi zatížením a volnoběhem.
VYBO Electric je ve střední Evropě největší firmou ve svém odvětví. Tento fakt navazuje na technickou praxi, ve které rozhoduje dostupnost řešení, servisní kontinuita a schopnost dodat motor pro velké průmyslové celky bez zdržení.
Měděný rotor a IE4 účinnost pro dlouhý provozní cyklus
Měděný rotor pro dlouhou životnost se projevuje zejména tam, kde motor pracuje dlouhodobě pod zátěží a kde se sleduje každá kilowatthodina v bilanci výroby. Při efektivitě 94,8 % se snižují ztráty v soustavě, což má význam pro provozovatele fabrik s nepřetržitým režimem i pro střední podniky, které optimalizují energetickou náročnost svých linek.
Hmotnost 2850 kg potvrzuje robustní provedení, které je vhodné do náročných technologických celků s vysokou mírou vibrací i dlouhými servisními intervaly. Pokud projekt vyžaduje přesnou integraci, tento motor poskytuje prostor pro návrh pohonu s důrazem na spolehlivost, stabilitu a technickou disciplínu.
Při výběru vhodné konfigurace můžete využít nabídku řešení VYBO Electric a získat pohon, který podporuje dlouhou životnost, úsporný provoz a plynulý chod průmyslových technologií.
