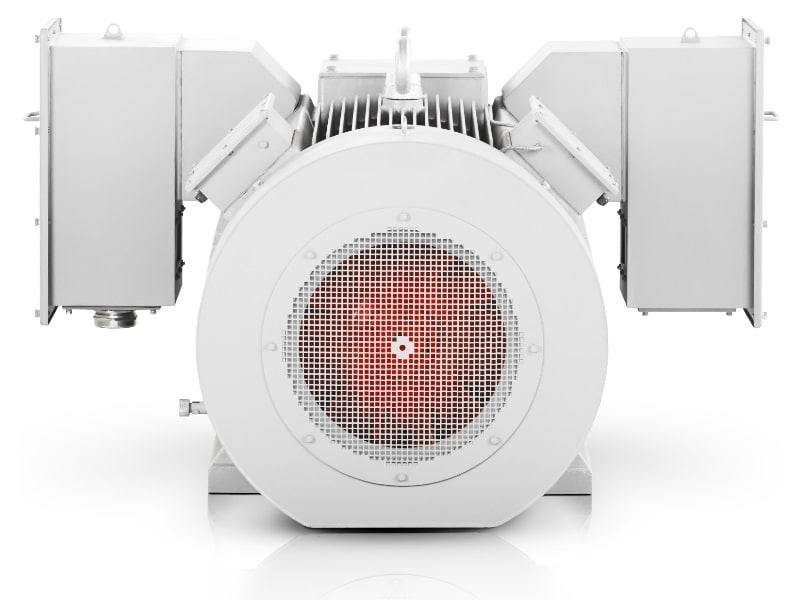

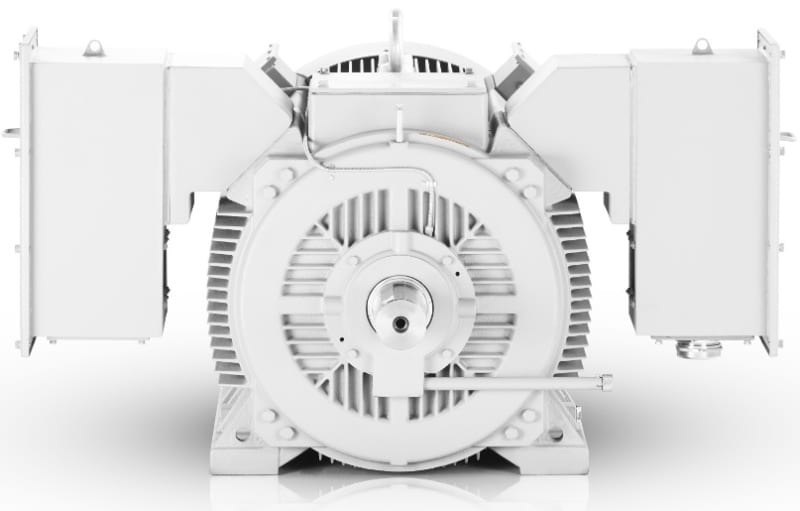

Typ elektromotoru: H17R-450-E-2-6 1200KW 6000V 50HZ
| Všeobecná data | |
| Typ | H17R 450-E-2-6 |
| Rám (mm) | 450 |
| Elektrická data | |
| Výkon (kW) | 1200 |
| Jmenovitý proud (A) | 126,9 |
| Rychlost (rpm) | 2990 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 6 000 |
| Točivý moment (Nm) | 3833 |
| Připojení | Y |
| Tmax/Tn | 2,8 |
| Tst/Tn | 0,74 |
| Ist/In | 6,8 |
| Setrvačnost rotoru (kg*m2) | 7,9 |
| Výkonnost | |
| Efektivita (%) | 96,6 |
| Účiník (100%) | 0,91 |
| Príslušenství | |
| 6 x PT100 ve vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzační ohřívač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Okolní teplota (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační třída | F |
| Nárůst teploty (oteplení) | B |
| Instalace | IM B3 (jiná provedení na vyžádání) |
| Zatížení | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Približná hmotnost | 5200 kg |
| Vibrace (mm/s) | 2.8 |
| Smer rotace | Oba |
| Startování | DOL, VFD, Softstartér |
| Typ zátěže | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | Lesklý |
| Rotorová klec | Měděná pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322-C3/6322-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
H17R-450-E-2-6 přináší vysokou hustotu výkonu pro elektromotor 2900 ot./min v segmentech, kde rozhoduje prostor, kontinuita a přesná návaznost na technologický celek. Při výkonu 1200 kW pomáhá vytvořit rezervu pro procesní linky, kompresorové stanice i energetické uzly, které nesmějí stát kvůli nevyváženému pohonu. Pro provozovatele velkých továren je důležité, že elektromotor 6000 V zůstává použitelný i tam, kde je potřeba spojit kompaktní řešení s vysokou přenosovou kapacitou.
Elektromotor 2900 ot./min pro plynulý chod průmyslových pohonů 6 kV
V praxi se tento třífázový elektromotor uplatní v sestavách, kde je třeba zachovat stabilní dynamiku a přitom nepřekročit nároky na zástavbový prostor. Konstrukce v rámci IEC velikosti 450 mm podporuje osazení do hal a strojoven, kde se výkon koncentruje do menšího objemu a montážní prostor zůstává využitelný pro ostatní technologie. To je podstatné zejména při modernizacích, kdy se starší pohon mění za řešení s lepším poměrem výkonu k hmotnosti.
Měděný rotor snižuje energetické ztráty a zvyšuje tepelnou odolnost při dlouhodobé zátěži. V prostředí s nepřetržitým provozem to znamená méně citlivé chování při rozbězích, rovnoměrnější provoz a lepší odolnost vůči teplotním cyklům. V kombinaci s účinností 96,6 % a účiníkem 0,91 se motor lépe chová v aplikacích, kde se sledují i provozní náklady jedné kilowatthodiny.
Speciální krytí a ochrana ložisek pro náročná prostředí
Pro agresivnější provozy je důležité krytí, které zvládne prach, vlhkost i zvýšené mechanické zatížení. Podle požadavků je možné zvolit úroveň ochrany, která odpovídá prostorům s vyšším rizikem kontaminace nebo častým omýváním technologie. Ložiska 6322-C3 na straně DE i NDE podporují přesný a stabilní provoz i při dlouhých provozních intervalech.
Rám motoru spolu s hmotností 5200 kg vytváří robustní základ pro zařízení, která pracují v nepřetržitých cyklech. Jmenovitý točivý moment 3833 Nm dává prostor pro spolehlivý přenos síly v aplikacích, kde se motor nesmí chovat nervózně při změně zatížení. Moment setrvačnosti rotoru 7,900 kg·m² zároveň pomáhá při ustálení chodu v technologických sestavách se setrvačnými mechanismy.
Výkon a točivý moment pro energeticky náročné technologie
Rozběh i dynamické změny zatížení mají v těžkém průmyslu vlastní pravidla, proto je důležitý motor, který umí reagovat předvídatelně. Poměr rozběhového momentu 0,74 % a poměr zvratového momentu 2,8 % umožňují návrh pohonu s důrazem na technologickou kompatibilitu, nikoli na zbytečné předimenzování. Poměr rozběhového proudu 6,8 % zároveň pomáhá projektantům při dimenzování napájení a spínacích prvků.
Pro údržbu a diagnostiku je důležité i vybavení motoru. V tomto případě jsou k dispozici 6xPT100 ve vinutí, 1xPT100 v NDE ložisku, 1xPT100 v DE ložisku, antikondenzační ohřívač i 3xPTC termistor, což usnadňuje sledování teplotních poměrů v reálném provozu. Izolační třída F spolu s nárůstem teploty B podporuje dlouhodobé nasazení v prostředí, kde se stroje běžně pohybují v horní části provozního zatížení.
Typické nasazení v těžkém průmyslu
- Čerpadlové agregáty pro cirkulaci technologických kapalin v rafinériích.
- Kompresorové jednotky pro stlačený vzduch v hutních závodech.
- Pohon ventilátorů odsávání v cementárenských linkách.
- Drcící a mlecí zařízení v těžebním průmyslu.
- Válcovací a dopravníkové linky v ocelárnách.
- Stroje pro zpracování buničiny v celulózkách.
- Technologická míchadla ve velkých chemických provozech.
- Turbodmychadla a pomocné pohony v energetických blocích.
VYBO Electric pro projekty, které potřebují jistotu v provozu
VYBO Electric má za sebou roky zkušeností s návrhem a výrobou vysokonapěťových motorů pro průmyslové pohony 6 kV. Díky tomu se H17R Compact PRO-HV dostává do praxe jako řešení, které zapadá do požadavků velkých továren, technologických celků i těžkého průmyslu. Při volbě elektromotor 6000 V je důležité nejen napětí, ale i chování v reálné sestavě, kde rozhoduje start, stabilita a servisní dostupnost.
Elektromotor 2900 ot./min v tomto provedení dává projektantům oporu při návrhu pohonu s důrazem na prostor, účinnost a dlouhodobý provoz. Pokud potřebujete motor pro náročné průmyslové nasazení, kontaktujte nás.
