Vibrační elektromotor 0,31kW BM400/15

Typ BM 400/15
4 POL
1500rpm 50Hz
1800rpm 60Hz
Síla: 404 kg (hmotnost vibrovaného materiálu)

Vibrační elektromotor BM 400/15 – provozní podmínky

V základní výbavě má tento elektromotor masívni kostru a zesílené ložiska. Jde o vibrační elektromotor s nízko ztrátovým silikonovým magnetickým laminačním jádrem, které umožňuje zvýšit účinnost a současně snižovat zahřívání. Je možný nepřetržitý provoz při maximální odstředivé síle (S1) s možností nastavení síly od 0 do 100%.

Mazání a ložisko vibračního elektromotoru

Ložiskové těsnění labyrintového typu pro mazivo se širokou zadržovací komorou. Ložiska s vysokou nosností ve speciálních provedeních, aby odolaly namáhání vysokými odstředivými silami a vibracemi, se speciálním mazáním „Long-Life“.

Vibrační elektromotory a jejich využití:

– pro vibrační zhutňování
– chemický průmysl
– frézovací průmysl
– recyklační průmysl
– těžební průmysl
– keramický průmysl
– potravinářský průmysl
– v slévárnách
– ocelářský průmysl
– manipulace s práškem
– kamenictví
– skladování materiálů

Vibrační elektromotor – BM série

Všechny vibrační motory jsou vyrobeny v souladu s platnými směrnicemi EHS (Bezpečnost strojů 2006/42/CE; Nízké napětí 2006/95/CE, Elektromagnetická kompatibilita 2004/108/CE) a jsou dostupné v souladu s ATEX 94/9/CE. BM série vibračních elektromotorů pokrývá většinu potřeb aplikací na vibračních zařízeních v různých průmyslových odvětvích. Vibrační elektromotory jsou vhodné pro použití s ​​frekvenčním měničem.

Třífázové vstupní napětí:

Standardní provedení 50Hz 220-230 / 380-400V; 60Hz 220-240 / 440-480V

Mechanické data

Statický moment při 50Hz (kgmm)

160,6

Statický moment při 60Hz (kgmm)

114

Odstředivá síla při 1500rpm a 50Hz (kg)

404

Odstředivá síla při 1800rpm a 60Hz (kg)

413

Odstředivá síla při 1500rpm a 50Hz (kN)

3,96

Odstředivá síla při 1800rpm a 60Hz (kN)

4,05

Váha při 50Hz(kg)

24,5

Váha při 60Hz(kg)

23,2

Elektrické data

Vstupní výkon při 50Hz (W)

310

Vstupní výkon při 60Hz (W)

370

Jmenovitý proud při 400V a 50Hz (A)

0,66

Jmenovitý proud při 460V a 60Hz (A)

0,66

Is/In poměr při 50Hz

3,25

Is/In poměr při 60Hz

3,5

Kabelová průchodka

Napájení

M20x1,5

Term

—-



Standardní napětí 230/400V/50Hz

Typ motoru

BM 60/3

BM65/3

BM95/3

BM130/3

BM200/3

BM300/3

BM450/3

BM650/3

BM650/3-V

BM850/3

BM1100/3

BM1400/3

BM1400/3-U

BM1600/3

BM2000/3

BM2500/3

BM3300/3

BM5200/3

BM6500/3

BM9000/3

Rychlost

2POLE

Odstředivá síla(kG)

66

66

93

125

187

310

465

668

668

859

1050

1305

1305

1610

2002

2500

3300

5100

6300

8974

Typ motoru

BM25/15

BM30/15

BM60/15

BM90/15

BM200/15

BM250/15

BM400/15

BM400/15-V

BM520/15

BM520/15-V

BM750/15

BM1100/15

BM1500/15

BM2000/15

BM2700/15

BM3800/15

BM5000/15

BM7000/15

BM7900/15

BM8000/15

BM9500/15

BM11500/15

Rychlost

4POLE

Odstředivá síla(kG)

24

31

55

78

207

250

404

404

500

500

709

1099

1451

2076

2721

3825

4988

6620

8180

8180

9012

11425

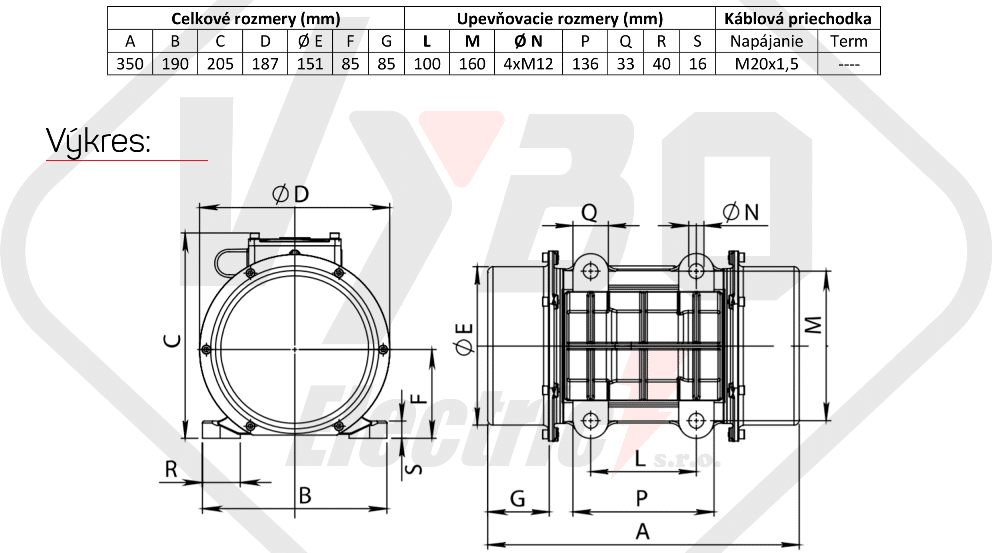

Vibrační elektromotor 0,31kW BM400/15 – rozměrový výkres

rozměrový výkres vibrační elektromotor 0,31kw BM400-15

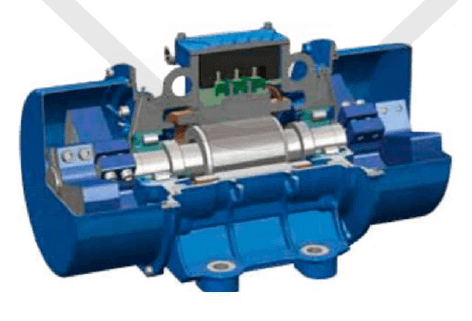

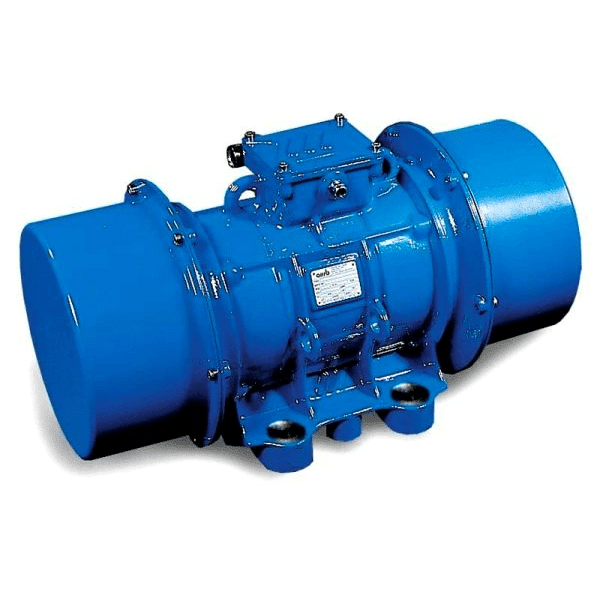

Vibrační elektromotor 0,31kW BM400/15 – fotogalerie
