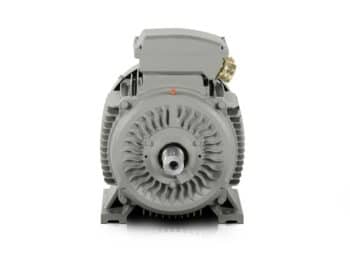

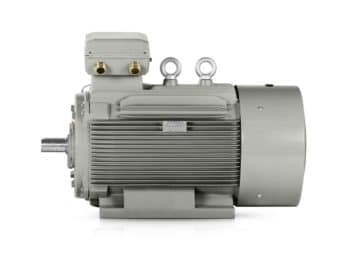

Typ elektromotoru: 3LC-355M2-2 250KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-355M2-2 |
| Rám (mm) | 355 |
| Elektrická data | |
| Výkon (kW) | 250 |
| Jmenovitý proud 400 V (A) | 414 |
| Jmenovitý proud 690 V (A) | 240 |
| Rychlost (rpm) | 2980 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,6 |
| Poměr rozběhového proudu (LRA/RLA) | 7,2 |
| Výkonnost | |
| Efektivita (%) | 95,8 |
| Třída účinnosti | IE3 |
| Účinník | 0,91 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 1606 |
| Rozměry balení (mm) | 1607*822*1161 |
| Hlučnost (dB) | 100 |
| Setrvačnost rotoru (kg/m2) | 3,345 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6319-C3/6319-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Elektromotor 3000 ot./min pro stabilní výkon v nepřetržitém provozu
Model 3LC-355M2-2 přináší efektivitu a hodnotu pro provozy, které potřebují spolehlivý pohon s jmenovitým výkonem 250 kW a otáčkami 2980 otáček/min. V prostředí středních podniků, velkých fabrik i průmyslové automatizace se elektromotor 3000 ot./min uplatní tam, kde rozhoduje plynulý rozběh, stabilní zátěž a dlouhodobá provozní disciplína.
Třída efektivity IE3 podporuje nižší spotřebu při běžném zatížení a pomáhá držet provozní náklady pod kontrolou i při vícesměnné výrobě. Asynchronní elektromotor tohoto řadu je navržen pro aplikace, ve kterých se sleduje nejen výkon, ale i odolnost vůči častým startům a dlouhým provozním cyklům.
Silná litinová kostra pro každodenní namáhání ve výrobě
Silná litinová kostra, vyztužené ložiskové štíty z litiny a vyztužené litinové patky vytvářejí pevný základ pro montáž do technologických celků. Takové řešení ocení strojníci i konstruktéři, kteří potřebují omezit vibrace, udržet přesnost uložení a zjednodušit servisní zásah v náročném provozu. Průmyslový elektrický motor s takovou konstrukcí lépe snáší dlouhodobé mechanické zatížení.
Parametry, které usnadňují návrh pohonu a výběr jistících prvků
Jmenovitý proud 414 A při △ 400V a 240 A při Y 690V pomáhá při návrhu napájení a dimenzování rozvaděče. Poměr rozběhového proudu 7,2 a poměr rozběhového momentu 1,6 dávají projektantům oporu při posuzování startu pod zátěží. Poměr zvratového momentu 2,2 podporuje použití v technologických linkách, kde se vyžaduje dostatečná rezerva při rozběhu.
Účiník 0,91 a efektivita 95,8 % jsou přínosné při provozech s dlouhým denním využitím. Hlučnost 100 dB(A) je vhodné zohlednit při návrhu pracoviště a krytování, zejména v prostorách s obsluhou a servisním přístupem.
Ložiskové uložení a setrvačnost pro delší servisní intervaly
Ložisko DE 6319-C3 i ložisko NDE 6319-C3 podporují stabilní uložení rotoru při zatížení, které je běžné ve výrobních linkách s kontinuálním chodem. Setrvačnost rotoru 3,345 kg/m² pomáhá při posuzování dynamiky rozběhu a doběhu v systémech, kde je důležitá přesná koordinace s převodovkou, spojkou nebo pracovním strojem.
Rozměry balení a logistika na montážním pracovišti
Rozměry balení 1607×822×1161 mm a hmotnost balení 1606 kg usnadňují plánování dopravy, skladování i manipulace na montážním místě. V praxi to znamená jednodušší koordinaci jeřábu, příjmu materiálu a přípravy instalace bez zdržení výrobních termínů.
Uplatnění v zařízeních, která běží s přesně načasovaným výkonem
Elektromotor tohoto typu se používá v konkrétních průmyslových aplikacích:
- Odstředivá čerpadla pro technologickou vodu.
- Ventilátory velkých vzduchotechnických jednotek.
- Kompresorové stanice pro výrobní závod.
- Dopravníkové pásy v balicích linkách.
- Drticí zařízení kameniva v zpracování surovin.
- Mlýny na jemné mletí v potravinářství.
- Extrudéry pro plastové granule.
- Lisovací agregáty v hutní výrobě.
- Rotační míchače ve výrobně stavebních hmot.
- Briketovací lisy ve zpracování biomasy.
- Odlučovací systémy v prašném prostředí.
- Navíjecí stroje v papírenském průmyslu.
Roky zkušeností výrobce jsou viditelné v konstrukci, která počítá s dlouhodobým zatížením, servisní dostupností a stabilitou chodu v průmyslové praxi. Při pořizování pohonu pro výrobní linku je tento elektrický motor vhodné zařadit mezi řešení, která zvládnou opakovaný provoz bez zbytečných kompromisů v integraci.
Objednejte si 3LC-355M2-2 bez odkladu při plánované odstávce
Pokud je cílem spojit výkon, robustní konstrukci a účinný provoz, model 3LC-355M2-2 je připraven k nasazení v náročných podmínkách. Objednejte si jej včas, aby montáž i spuštění proběhly v plánovaném termínu a výrobní technologie nečekala na náhradní pohon.
