Frekvenční měnič 5,5kW V800-4T0055

Dlouhý popis produktu

Měnič pro výkonnější provozy s důrazem na jistotu a kontinuitu

VYBO Electric V800 4T0055 je frekvenční měnič navržený pro výkonnější průmyslové technologie, u kterých je rozhodující, aby pohon pracoval stabilně i v nepřetržitém nebo intenzivnějším režimu. Tento model se jmenovitým výkonem 5,5 kW je určen pro napájení 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC. Maximální vstupní proud 15 A, jmenovitý výstupní proud 13 A a doporučený výkon motoru 5,5 kW z něj dělají velmi vhodný měnič pro technologické linky, čerpací systémy, ventilátorové sestavy i výrobní zařízení, kde už záleží na spolehlivé výkonové rezervě.

U takového výkonu se měnič často stává jedním z nejdůležitějších prvků pracovního cyklu. Nestačí, aby jen měnil frekvenci. Musí zvládat rozběh, zatížení, komunikaci, zpomalování i dlouhodobou tepelnou stabilitu. Profesionální série V800 je právě pro takové úlohy konstruována a model 4T0055 nabízí přesně tu kombinaci funkcí, kterou si takový provoz vyžaduje.

Integrované vektorové řízení jako základ profesionálního projevu

V800 4T0055 podporuje V/F skalární řízení i SFVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0–3200 Hz. Při SFVC řízení je výstupní frekvence 0–320 Hz. Právě integrované vektorové řízení patří mezi hlavní přednosti série V800 a výrazně pomáhá při přesnějším vedení motoru, při stabilitě rychlosti i při kontrole nad krouticím momentem v náročnějším provozu.

Otevřené vektorové řízení je důležité zejména tam, kde technologie musí reagovat klidně a bez výrazných výkyvů. Měnič využívá i automatické zvýšení krouticího momentu, lineární rampu, S-křivku, regulaci napětí AVR a omezení proudu i krouticího momentu, čímž snižuje riziko nežádoucích reakcí při přechodových stavech. Výsledkem je lepší disciplína pohonu i při delším denním zatížení.

Pokročilá optimalizace integrace a procesní výbava

Model 4T0055 nabízí pokročilou optimalizaci integrace, která je v praxi velmi cenná. K dispozici jsou digitální a analogové vstupy, reléový výstup, výstup s otevřeným kolektorem, +10 V výstup, vstup pro PTC ochranu elektromotoru, integrovaný EMC filtr, MODBUS RTU, PLC inteligentní funkce, připojení externího panelu, Emergency STOP (EMS) a změna směru otáčení přes externí vstup. To umožňuje měnič snadno osadit do náročnějších průmyslových schémat bez potřeby zbytečně rozšiřovat základní výbavu.

Velký význam má i procesní vrstva funkcí. Měnič pracuje s PID regulací, detekcí chodu nasucho, režimem spánku a detekcí vysokého nebo nízkého tlaku. V čerpacích, ventilačních a procesních technologiích to znamená možnost stabilnějšího řízení celého systému, nikoli pouze mechanické regulace motoru. Díky tomu model 4T0055 dobře zapadá do moderních průmyslových provozů.

Brzdná jednotka pro náročnější pracovní rytmus

Model je vybaven integrovanou brzdnou jednotkou s výkonem rezistoru 0,4 kW a s hodnotou odporu 90 Ω. Doporučený výkon této konfigurace je 5,5 kW. U této výkonové třídy už brzdění výrazně ovlivňuje nejen přesnost zastavení, ale i provozní jistotu při častějším cyklickém zatížení. Brzdná jednotka tak pomáhá udržet klidnější doběh a zlepšuje opakovatelnost celého pracovního průběhu.

Tato výbava se osvědčí zejména u technologií, kde se výkonnější motor pravidelně rozbíhá a zastavuje nebo kde pracovní proces vyžaduje svižnější, ale kontrolovanou reakci pohonu.

Technické a montážní parametry rámu B4T

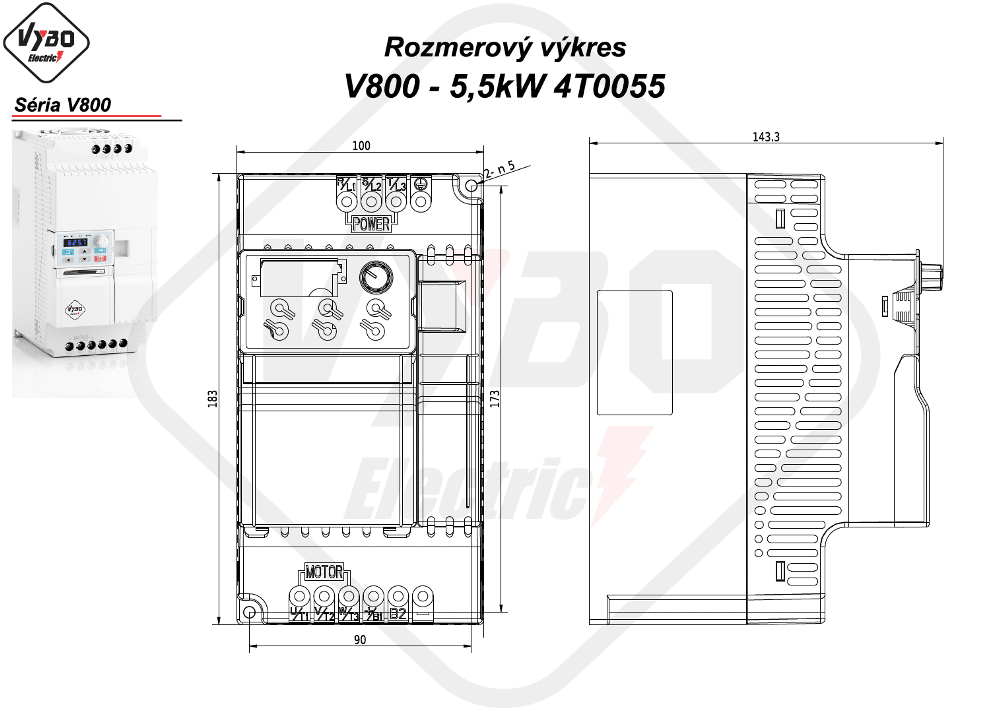

V800 4T0055 patří do rámu B4T s rozměry 100 × 183 × 143 mm a instalačními rozměry 90 × 173 mm. Doporučený průřez napájecího vodiče je 2,5 mm² a doporučený jistič 20 A. Přibližné výkonové ztráty jsou 0,19 kW, požadovaný průtok chladicího vzduchu 35 m³/hod, indukčnost AC reaktoru 1,5 mH, indukčnost DC reaktoru 0,6 mH a utahovací moment 1,2 až 1,5 Nm. Krytí IP20 je určeno pro vnitřní průmyslové prostředí.

Z hlediska montáže je důležité zajistit vertikální osazení, dostatečný prostor pro chlazení a kvalitní uzemnění. U výkonnějších měničů totiž teplotní režim a korektní vedení kabelů přímo ovlivňují dlouhodobou stabilitu i životnost. V800 je na takový způsob používání dobře připraven a konstrukčně odpovídá průmyslovému nasazení.

Oblasti použití pro model 5,5 kW

Model 4T0055 se hodí pro výkonnější ventilátory, čerpací jednotky, odsávací systémy, dopravníkové celky, míchací zařízení, dávkovací linky, technologické nádrže, oběhové okruhy, balicí pracoviště, manipulační mechanismy i samostatné výrobní stroje, kde je důležitá kombinace výkonu, stability a procesní výbavy. Výhodou je, že měnič dokáže řešit nejen samotný pohon, ale i širší regulační kontext technologie.

VYBO Electric V800 4T0055 tak představuje spolehlivý průmyslový měnič pro provozy, kde už jde o seriózní pracovní zatížení. Profesionální filozofie série V800, integrované vektorové řízení, komunikační a procesní připravenost a brzdná jednotka z něj dělají model připravený na každodenní dlouhodobou práci.
