Frekvenční měnič 280kW V810-4T2800

frekvenční měniče v810 na 400V

Kontakt – prodej@vyboelectric.eu

Model V810-4T2800
Výkon 280 kW
Max. jmenovitý vstupní proud 500 A
Jmenovitý výstupní proud 520 A
Vstupní napětí 50/60Hz 3 fáze 400 V
Průřez nap. kabelu 240 mm²
Jistič 630 A

iso certifikáty vybo electric

Jsme odborníci na frekvenční měniče
24 hodin denně, 7 dní v týdnu – urgentní dodávky velkých frekvenčních měničů měničů
Velký sklad i servisní středisko
Frekvenční měniče odesíláme přímo ze skladu
Vlastní vývojové středisko a možnost přizpůsobení produktů na míru
Extra rychlé dodání po celé republice
Volitelné příslušenství k měničům

Frekvenční měnič V810 280kW

Tyto měniče jsou určeny pro nejnáročnější a nejkomplikovanější profesionální aplikace. Po dobu 3 sekund zvládají až 180% přetížení a při době 60 sekund jde o možnost 150% přetížení. Vzhledem k tomu můžeme říci, že jde o  nejvyšší možnou třídu měničů, které jsou sériově vyráběny až do 1000 kW. Tyto modely dokáží odolávat vysokému zatížení, což je činí výjimečnými. Frekvenční měnič 280 kW, V810-4T2800 s přídavnými možnostmi lze používat v rámci jedné platformy pro všechny požadavky, což je umožněno širokým výkonnostním rozpětím. Model je vyráběn za pomoci nejnovějších technologií, kvalitních materiálů a precizních postupů.

Oblasti využití měničů 280kW

Frekvenční měnič 280kW je vhodný pro používání ve všech průmyslových odvětvích a to nejen při jednoduchých, ale i náročných aplikacích. Níže pro lepší představu uvádíme několik průmyslových odvětví, kde se můžete s našimi frekvenčními měniči 280kW setkat.

Využití v lehkém průmyslu

  • potravinářský průmysl
  • elektrotechnický průmysl
  • textilní průmysl
  • polygrafie

Využití v těžkém průmyslu

  • stavebnictví
  • energetika
  • hutnictví
  • automobilový průmysl
  • důlní průmysl
  • chemický průmysl
  • letecký průmysl
  • strojírenství

Měnič V810 a jeho vlastnosti

  • Napájení měniče frekvence třífázovým napětím 3 x 400 V AC
  • V 810 disponuje 8 digitálními vstupy PNP nebo NPN volitelné, z toho 1 vysokorychlostní pulzní vstup 100 kHz; 2 analogové vstupy -10 / +10 V; 0-10 V a 4-20 mA (nebo 0 až 20 mA).
  • Odnímatelný panel s možností externí instalace do 50 m (kabelem)
  • Výstupy jsou 1 digitální – vysokorychlostní, 2 analogové a 2 reléové
  • V 810 mají standardně zabudovanou brzdovou jednotku do výkonu 18,5 kW, PID, PLC
  • Bezpečnostní funkce EMS STOP okamžitého zastavení
  • Vestavěný port pro připojení PG karet (enkodér, resolver, atd.)
  • Standardy EN / IEC 61800-3: 2017; C1, který je vhodný do 1. prostředí; EN / IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí;
  • V 810 pracuje s nosnou frekvencí 1 až 16 kHz
  • Funkce připojení PTC ochrany nebo termokontaktu elektromotoru
  • Fyzické rozhraní RS 485 MODBUS sériově zabudované
  • Komunikační rozhraní MODBUS RTU; PROFIBUS-DP
  • Model je vyráběn ve výkonových řadách do 1 MW
  • Standardní funkce AVR, JOG, časovače, ochrany
  • Řídící režim měniče frekvence je CLVC vektorový s uzavřeným okruhem, SFVC vektorový s otevřeným okruhem, nebo V/F řízení
  • Výstupní frekvence měniče 0,01 až 3200 Hz



Proč frekvenční měnič V810?

Pokud se ptáte, zda je frekvenční měnič typu V810 o výkonu 280 kW pro vás, v dalším textu uvádíme, kdy byste si měli takový přístroj pořídit:
– pokud potřebujete efektivně zoptimalizovat váš provoz
– pokud potřebujete měnič s vysokou přetížitelností
– pokud v provozu pracujete s vyššími výkony
– chcete-li využívat množství funkcí
– chcete-li získat nejlepší poměr ceny a kvality

Potřebujete poradit? Ozvěte se nám na prodej@vyboelectric.eu a rádi vám s výběrem zařízení V810 pomůžeme.

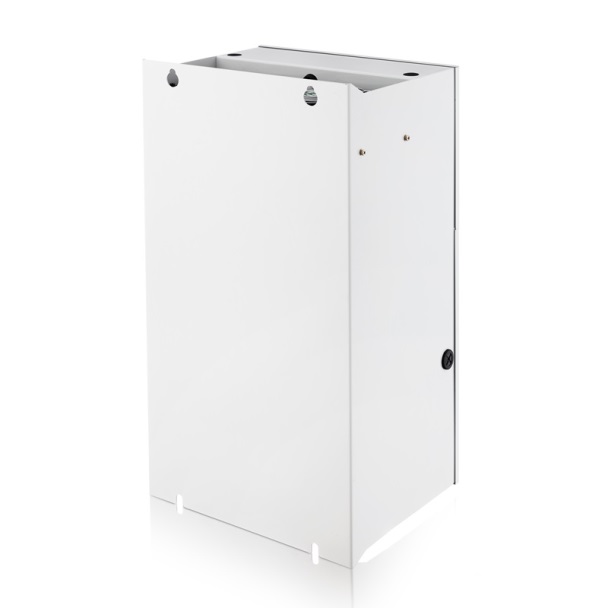

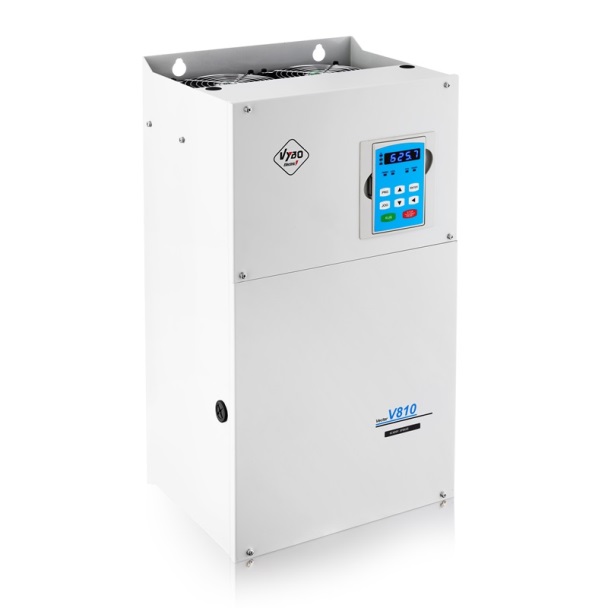

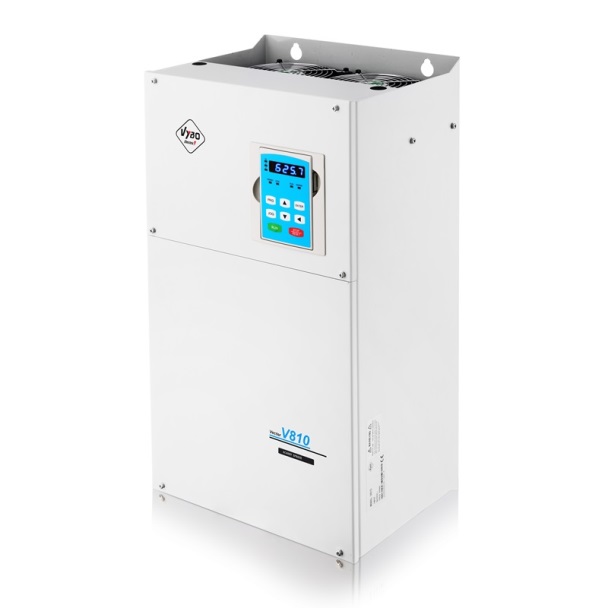

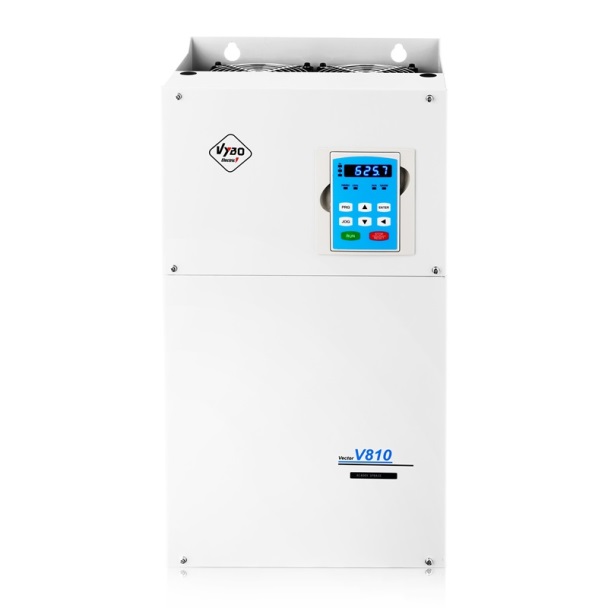

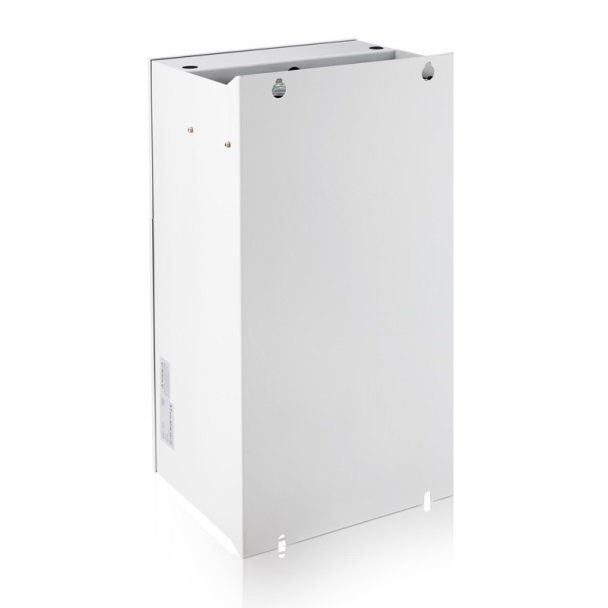

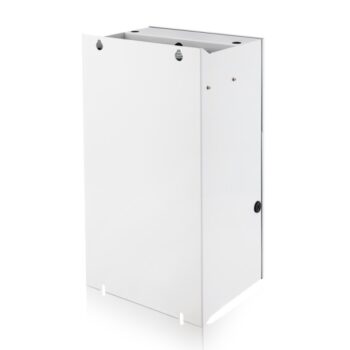

Frekvenční měnič 280kW V810 – fotogalerie

frekvenční měnič 280kw V810

frekvenční měnič 280kw V810

frekvenční měnič 280kw V810

frekvenční měnič 280kw V810

Frekvenční měnič 280kW V810 – rozměrový výkres

rozměrový výkres frekvenční měnič V810 4T2800

Bližší popis – frekvenční měnič 280 kW

Bližší specifikace produktu V810 o výkonu 280 kW. Prohlédněte si podrobné informace k možnostem napájení, standardním funkcím měniče, bezpečnostním funkcím, ochranným funkcím, vstupem a výstupem a pokynem o instalování zařízení. Nepřehlédněte ani katalog frekvenčních měničů, který se nachází ve spodní části této stránky.

Podrobná specifikace

Typ modelu měniče V810 Jmenovitý výst. výkon (kW) Jmenovitý vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
V810-4T2800 280 500 520 280
Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A)
3 fázové 3×400 V 280 240 630

Tabulka vhodných brzdových odporů

Typ měniče frekvence Brzdný odpor Brzdová jednotka Brzdový moment (10% ED) Doporučený výkon motoru (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
V810-4T2800 12500 2.5*2 Externá 125 280
Položka VECTOR V810
Napájení Napájení Rozsah vstupního napětí:
1 x 230 V AC ± 15%
3 x 400 V AC ± 15%
3 x 690 V AC ± 15%
Rozsah frekvence napájení: 47 až 63 Hz
Standardní funkce Řídící režim V / F skalární řízení
SFVC vektorové s otevřeným okruhem
CLVC vektorové řízení
Maximální frekvence SFVC, CLVC vektorové řízení: 0 – 300 Hz
V/F skalární řízení: 0 – 3200 Hz
Nosná frekvence 1-16 kHz
Nosná frekvence se automaticky nastaví na základě charakteristiky zatížení.
Rozlišení vstupní frekvence Digitální nastavení 0.01 Hz
Analogové nastavení: maximální frekvence x 0.025%
Počáteční točivý moment G typ: 0.5 Hz / 150% (SVFC)
G typ: 0.5 Hz / 180% (CLVC)
P typ: 0.5 Hz / 100% (V / F)
Rozsah rychlosti 1: 100 (SFVC)
1: 1000 (CLVC)
Stabilita rychlosti ± 0.5% (SFVC)
± 0.02% (CLVC)
Přesnost řízení točivého momentu ± 5% (CLVC)
Přetížitelnost G typ: 60s pro 150% jménovitého proudu, 3s pro 180% jmenovitého proudu
P typ: 60s pro 120% jmenovitého proudu, 3s pro 150% jmenovitého proudu.
Zvýšení točivého momentu Auto-boost nebo uživatelské manuálně zvýšení 0.1% až 30.0%
V / F křivka Lineární V / F křivka
Vícebodová V / F křivka
N-napěťová V / F křivka (násobek 1.2-napětí, 1.4- napětí, 1.6- napětí, 1.8- napětí, upravená)
V / F separace Dva typy: úplná separace; poloviční separace
Režimy rampy Lineární rampa
Rampa typu S-křivka
Čtyři skupiny časů zrychlení / zpomalení s rozsahem 0.0-6500.0 s
Vstup a výstup Vstupní svorkovnice 8 digitálních vstupů, binárních vstupů ON / OFF, 1 svorka X5 může podporovat vysokorychlostní impulsní vstup. Všechny svorky mají volitelné PNP nebo NPN
2 analogové vstupy, z nichž jeden FIV podporuje -10 V / +10 V; nebo 0 – 10 V vstup a druhý FIC podporuje 0 – 10V nebo 0-20mA (4-20 mA) vstup.
Výstupní svorkovnice 1 Programovatelný výstup s otevřeným kolektorem: poskytuje 1 výstupní svorku (výstup otevřeného kolektoru nebo vysokorychlostní impulsní výstup)
2 reléové výstupy,
2 analogové výstupy: FOV a FOC s volitelným výstupem 0 – 20 mA (4 – 20 mA) nebo 0 – 10 V
PG PG karty Měnič je vybaven portem pro PG karty (pro encoder) nebo PG karty pro použití s ​​resolver atd.
Standardní funkce DC brzdění Frekvence brzdění: 0,0 Hz až maximální frekvence
Doba brzdění: 0.0-36.0 s
Hodnota proudu při brzdění: 0.0% -100.0%
Brzdová jednotka Modely do výkonu 18,5 kW mají standardně zabudovanou brzdovou jednotku.
Řízení v JOG režimu (krokování) JOG frekvenční rozsah: 0.00-50.00 Hz
JOG čas zrychlení / zpomalení: 0.0-6500.0 s
Implem. více přednastavených rychlostí Implementován až 16 rychlostí pomocí jednoduché funkce PLC nebo kombinace koncových stavů X.
PTC / Termokontakt Vstup pro PTC ochranu motoru nebo termokontaktu.
Zabudovaný PID regulátor Usnadňuje procesně řízený systém řízení uzavřené smyčky.
Automatická regulace napětí AVR Při změně napájecího napětí může automaticky udržovat konstantní výstupní napětí.
Ovladač přepětí a nadměrného proudu Proud a napětí jsou automaticky omezeny během chodu, aby se zabránilo častému vypínání v důsledku přepětí a nadměrného proudu.
Omezení točivého momentu a řízení Může automaticky omezit točivý moment a zabránit časté změně nadproudu během chodu.
Bezpečnostní funkce EMS STOP Systém „emergency stop“: v nouzových případech zastaví měnič okamžitě, po aktivaci EMS STOP.
Rychlé omezení proudu Pomáhá předcházet častým chybám z důvodu nadproudu AC motoru
Vysoký výkon Řízení AC motoru se realizuje technologií řízení proudu vektoru s vysokým výkonem.
Časové řízení Časový rozsah: 0.0-6500.0 minut
Komunikace MODBUS RTU, PROFIBUS-DP
Kanál spouštěcích příkazů Podle panelu, řídících terminálů, port sériové komunikace lze přepínat mnoha způsoby
Zdroj frekvence 10 druhů frekvencí, daných digitálním analogovým napětím, analogovým proudem, impulsem, sériovým portem, X8, PID, může být přepínaný mnoha způsoby
Pomocný zdroj frekvence 10 druhů frekvencí, může se snadno realizovat mikro nastavení, frekvenční syntetizátor
LED displej Zobrazuje parametry
Uzamčení tlačítek a výběr funkcí Může blokovat tlačítka částečně nebo úplně a definovat rozsah funkcí některých tlačítek, aby se zabránilo nesprávné funkci.
Ochranný režim Zjišťování zkratu motoru při zapnutí, ochrana proti ztrátě výstupní fáze, ochrana před nadměrným proudem, ochrana proti přepětí, ochrana pod napětím, ochrana proti přehřátí a ochrana proti přetížení.
EMC (kompatibilita) IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Standardy EN / IEC 61800-3: 2017; C1, který je vhodný do 1. prostředí;
EN / IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí;
Instalace v prostředí Instalujte v interiéru, vyhněte se přímému slunečnímu záření, soli, prachu, korozivnímu nebo hořlavý plyn, kouře, páře. Odolnost proti chemickým znečištěním třída 3C3 EN / IEC
60721-3-3 .Odolnosť proti znečištění prachem 3S3EN / IEC 60721-3-3.
Nadm. výška. Pod 1000 metrů n.m. (Snižte stupeň výkonu při použití nad 1000 metrů n. M.)
Teplota okolí – 10 ° C ~ 40 ° C (snižte stupeň výkonu pokud teplota okolí mezi 40 ° C až 50 ° C)
Vlhkost Méně než 95% relativní vlhkosti, bez kondenzace
IEC 60068-2-3
Vibrace Méně než 5,9 m / s2 (0,6 g) IEC 60068-2-6
Teplota skladování – 20 ° C ~ 60 ° C

Výkonové parametry měničů série V810

1PH / 3PH AC 230 V ±15%
Typ modelu měniče V810 Jmenovitý výst. výkon (kW) Maximální vstupní proud Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
V810-2S0004 0,4 5,4 2,4 0,4
V810-2S0007 0,75 7,2 4,5 0,75
V810-2S0015 1,5 10 7 1,5
V810-2S0022 2,2 16 10 2,2
V810-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15%
V810-4T0004 0,4 3,4 1,2 0,4
V810-4T0007 0,75 3,8 2,5 0,75
V810-4T0015 1,5 5 3,7 1,5
V810-4T0022 2,2 5,8 5 2,2
V810-4T0040 4 10 9 4
V810-4T0055 5,5 15 13 5,5
V810-4T0075 7,5 19 17,5 7,5
V810-4T0110 11 26 25 11
V810-4T0150 15 35 32 15
V810-4T0185 18,5 38 37 18,5
V810-4T0220 22 46 45 22
V810-4T0300 30 62 60 30
V810-4T0370 37 76 75 37
V810-4T0370 37 76 75 37
V810-4T0450 45 90 90 45
V810-4T0550 55 105 110 55
V810-4T0750 75 140 150 75
V810-4T0900 90 160 176 90
V810-4T1100 110 210 210 110
V810-4T1320 132 240 253 132
V810-4T1600 160 290 300 160
V810-4T1850 185 330 340 185
V810-4T2000 200 370 380 200
V810-4T2200 220 410 420 220
V810-4T2500 250 460 470 250
V810-4T2800 280 500 520 280
V810-4T3150 315 580 600 315
V810-4T3500 350 620 640 350
V810-4T4000 400 670 690 400
V810-4T4500 450 790 790 450
V810-4T5000 500 835 860 500
V810-4T5600 560 920 950 560
V810-4T6300 630 1050 1100 630
V810-4T7100 710 1126 1280 710
V810-4T8000 800 1460 1380 800
V810-4T9000 900 1640 1640 900
V810-4T10000 1000 1800 1720 1000
Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A) Doporučený vstupní stykač (A)
V810-2S0004 1 fázové 1×230 V 0,4 1,5 10 9
V810-2S0007 0,75 1,5 16 12
V810-2S0015 1,5 2,5 25 18
V810-2S0022 2,2 4 32 25
V810-2S0030 3 6 40 32
V810-4T0004 3 fázové 3×400 V 0,4 1,5 6 9
V810 -4T0007 0,75 1,5 6 9
V810-4T0015 1,5 1,5 10 9
V810-4T0022 2,2 1,5 10 9
V810-4T0040 4 2,5 16 12
V810-4T0055 5,5 2,5 20 18
V810-4T0075 7,5 4 32 25
V810-4T0110 11 4 32 25
V810-4T0150 15 6 40 32
V810-4T0185 18,5 10 50 38
V810-4T0220 22 10 50 40
V810-4T0300 30 16 63 50
V810-4T0370 37 25 100 65
V810-4T0450 45 25 100 80
V810-4T0550 55 35 125 95
V810-4T0750 75 50 160 115
V810-4T0900 90 70 225 170
V810-4T1100 110 95 250 205
V810-4T1320 132 120 315 245
V810-4T1600 160 120 350 300
V810-4T1850 185 150 400 300
V810-4T2000 200 185 500 410
V810-4T2200 220 185 500 410
V810-4T2500 250 240 630 475
V810-4T2800 280 240 630 475
V810-4T3150 315 240 800 620
V810-4T3500 350 2×150 800 620
V810-4T4000 400 2×185 1000 800
V810-4T4500 450 2×240 1250 800
V810-4T5000 500 2×240 1250 1000

Tabulka vhodných brzdových odporů V810

Typ měniče frekvence Brzdný odpor Brzdová jednotka Brzdící moment (10% ED) Doporučený výkon motoru (kW)
Výkon odporu (W) Hodnota odporu (Ω) (≥)
V810-2S0004 80 200 Zabudovaná 125 0,4
V810-2S0007 80 150 Zabudovaná 125 0,75
V810-2S0015 100 70 Zabudovaná 125 1,5
V810-2S0022 100 70 Zabudovaná 125 2,2
V810-2S0030 250 65 Zabudovaná 125 3
V810-4T0004 150 300 Zabudovaná 125 0,4
V810-4T0007 150 300 Zabudovaná 125 0,75
V810-4T0015 150 220 Zabudovaná 125 1,5
V810-4T0022 250 200 Zabudovaná 125 2,2
V810-4T0055 300 130 Zabudovaná 125 5,5
V810-4T0075 0,5 65 Zabudovaná 125 7,5
V810-4T0110 0,5 65 Zabudovaná 125 11
V810-4T0150 0,80 43 Zabudovaná 125 15
V810-4T0185 1 32 Zabudovaná 125 18,5
V810-4T0220 1,3 25 Volitelná (zabudovaná) 125 22
V810-4T0300 1,5 22 Volitelná (zabudovaná) 125 30
V810-4T0370 2,5 16 Volitelná (zabudovaná) 125 37
V810-4T0450 3,7 12,6 Volitelná (zabudovaná) 125 45
V810-4T0550 4,5 9,4 Externí BJ 125 55
V810-4T0750 5,5 9,4 Externí BJ 125 75
V810-4T0900 7,5 6,3 Externí BJ 125 90
V810-4T1100 4,5 x 2 9,4 x 2 Externí BJ 125 110
V810-4T1320 5,5 x 2 9,4 x 2 Externí BJ 125 132
V810-4T1600 6,5 x 2 6,3 x 2 Externí BJ 125 160
V810-4T1850 16 2,5 Externí BJ 125 185
V810-4T2000 6,5 x 3 6,3 x 3 Externí BJ 125 200
Nominální výkon při normální zátěži (Normal duty) 280 kW
Výkon pro těžký pohon, těžké rozběhy (Heavy duty) 250 kW
Nominální výstupní proud 520 A
Napájecí napětí 3 x 400 V
Výstupní napětí 0 – 400 V
Výstupní frekvence 0 – 3200 Hz
Přetížitelnost v režimu ND -Normální zátěž (Normal Duty) 120% / 60s
Přetížitelnost v režimu HD – Těžký pohon (Heavy Duty) 150% / 60s
Řídící režim V/F skalární řízení
Řídící režim SFVC vektorové s otevřeným okruhem
Řídící režim CLVC vektorové s uzavřeným okruhem
Vstupy analogové 2
Vstupy digitální 8
Výstupy analogové 2
Výstupy reléové 2
Výstupy s otevřeným kolektorem 1
Brzdový tranzistor
EMC filtr
+10 V výstup
+24 V výstup
Vstup pre PTC
Safe Torque Off (STO) X
Emergency STOP (EMS)
Integrovaný Ethernet X
Integrovaný MODBUS RTU
PROFIBUS
PG karta pro enkodér
PID
PLC inteligentní funkce
Připojení externího panelu (běžně do 50 m)
Stupeň krytí IP 20
Stupeň krytí IP 65 X
Změna směru otáčení přes externí vstup
Změna směru otáčení z panelu

Rozměrový výkres
V810

PDF

4T2800

V810

Datový list
V810

PDF

4T2800

V810

Prezentační katalog
měničů

PDF

4T2800

V810

Užívatelský manuál
V810 4.1

PDF

4T2800

V810

Komunikační protokol 4.1

PDF

4T2800

V810
