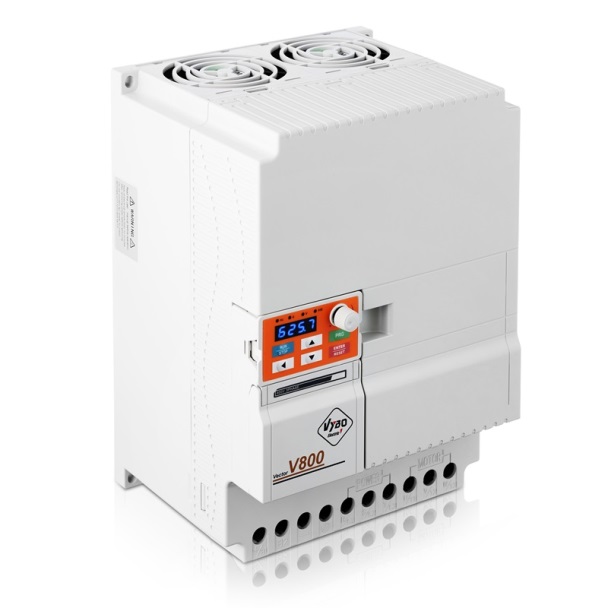

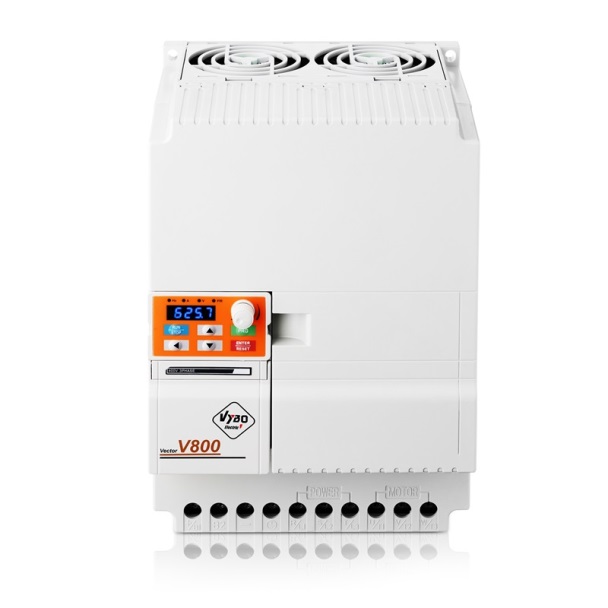

Frekvenční měnič 18,5kW V800-4T0185

Dlouhý popis produktu

Průmyslový měnič pro technologie, kde záleží na klidném a přesném chodu

VYBO Electric V800 4T0185 je frekvenční měnič navržený pro provozy, ve kterých má regulace elektromotoru přímý vliv na stabilitu procesu, plynulost pracovního cyklu a celkovou provozní spolehlivost zařízení. Jmenovitý výkon 18,5 kW, napájení 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC vytvářejí základ pro profesionální řízení třífázového pohonu v širokém spektru průmyslových aplikací. Jmenovitý výstupní proud 37 A a maximální vstupní proud 38 A potvrzují, že jde o model připravený na seriózní každodenní nasazení.

Série V800 je koncipována jako profesionální řada frekvenčních měničů pro průmysl. To se projevuje nejen v samotných elektrických parametrech, ale i v tom, jak je řešena funkční výbava a integrace měniče do technologie. Model 4T0185 spojuje přesné řízení, procesní funkce, komunikaci a brzdné možnosti v jednom zařízení, což pomáhá vytvářet přehlednější a praktičtější technická řešení bez zbytečného doplňování externích prvků.

Integrované vektorové řízení pro kultivovaný projev pohonu

Hlavní výhodou série V800 je integrované vektorové řízení. Model 4T0185 podporuje V/F skalární řízení i SVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0 – 3200 Hz. Při SVC vektorovém řízení s otevřenou smyčkou je výstupní frekvence 0 – 320 Hz. Toto rozlišení je důležité, protože umožňuje přesnější nastavení chování pohonu podle povahy stroje nebo procesní úlohy.

Vektorové řízení pomáhá udržet stabilnější chod motoru, lepší reakci při změně zatížení a přesnější kontrolu nad pracovním režimem. Série V800 zároveň využívá lineární rampu, S-křivku, automatické zvýšení krouticího momentu, omezení proudu a další funkce, které podporují plynulejší rozběhy i jistější zpomalování. To je důležité zejména tam, kde technologie pracuje v opakovaných cyklech a kde se očekává provozní disciplína bez rušivých výkyvů.

Výbava pro automatizaci a procesní řízení

Model V800 4T0185 je připraven na integraci do průmyslových systémů. K dispozici je integrovaný MODBUS RTU, EMC filtr, +10 V výstup, vstup pro PTC ochranu elektromotoru, PLC inteligentní funkce, funkce Emergency STOP (EMS) a možnost připojení externího panelu. Potvrzena je i změna směru otáčení přes externí vstup, což usnadňuje zapojení měniče do řízení stroje nebo výrobní linky.

Praktickou hodnotu modelu výrazně zvyšuje PID regulace s detekcí chodu nasucho, režimem spánku a detekcí vysokého nebo nízkého tlaku. Taková kombinace je velmi užitečná v technologiích, kde motor neplní jen mechanickou úlohu, ale podílí se i na stabilitě procesu. Měnič tak může pracovat jako řídicí článek, který pomáhá udržovat provoz v požadovaném režimu a zvyšuje přehlednost celého technologického řešení.

Integrovaná brzdná jednotka pro kontrolovaný doběh

U modelu 4T0185 je důležitou součástí výbavy integrovaná brzdná jednotka. Její parametry zahrnují výkon rezistoru 1 kW, hodnotu odporu 32 Ω a doporučený výkon 18,5 kW. Tato výbava rozšiřuje možnosti měniče všude tam, kde je potřebné přesnější zpomalení, klidnější zastavení nebo lepší kontrola nad pracovním cyklem. U technologií s opakovaným zatížením má správně řešené brzdění přímý vliv na výslednou kulturu chodu zařízení.

Integrovaná brzdná jednotka pomáhá snižovat nejistotu při doběhu pohonu a zvyšuje předvídatelnost přechodů mezi jednotlivými stavy. V praxi je to cenné u manipulačních zařízení, dávkování, ventilátorových sestav i procesních aplikací, kde se řízení měniče musí chovat čistě a opakovatelně.

Konstrukční a montážní údaje pro profesionální instalaci

Model patří do velikosti D. Doporučený průřez napájecího kabelu je 10 mm² a doporučený jistič 50 A. Přibližné výkonové ztráty dosahují 0,52 kW, požadovaný průtok chladicího vzduchu 103 m³/hod, indukčnost AC reaktoru 0,42 mH a indukčnost DC reaktoru 0,066 mH. Utahovací moment je 2 až 2,5 Nm a krytí IP20 je určeno pro vnitřní průmyslové prostředí.

Měnič zároveň nabízí přetížitelnost 120 % / 60 s v režimu P a 150 % / 60 s v režimu G, což zvyšuje jeho použitelnost v aplikacích s přechodovým zatížením. Při korektním osazení, správném chlazení a důsledném oddělení silových a řídicích vedení je možné velmi dobře využít jeho stabilitu i EMC vlastnosti. To je u profesionálních technologií důležité nejen pro samotnou funkci, ale i pro dlouhodobou spolehlivost celé instalace.

Typické nasazení v průmyslovém provozu

V800 4T0185 je vhodný pro čerpací sestavy, ventilátorové systémy, odsávací technologie, dopravníkové úseky, dávkovací zařízení, míchací technologie, balicí pracoviště, výrobní moduly i procesní uzly, kde je důležité spojit přesnou regulaci, procesní funkce a komunikační připravenost do jednoho zařízení. Jeho přidaná hodnota spočívá v tom, že vedle výkonu 18,5 kW přináší i kultivovaný způsob řízení a funkční výbavu, která dává průmyslovému řešení pevný a praktický základ.
