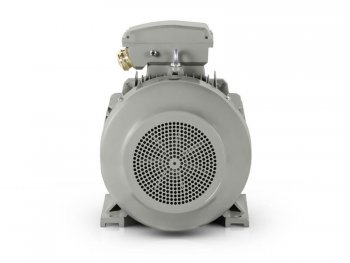

Elektromotor 30 kW, 1470 ot./min, 400/690 V, 1LC-200L-4

Dlouhý popis produktu

Elektromotor 1LC-200L-4 pro 30 kW pohon s jistým rozběhem a stabilním chováním při zatížení

Elektromotor 1LC-200L-4 ze série 1LC PRO je navržen pro provozy, ve kterých má rozběh i následný přenos výkonu přímý vliv na chod celé technologie. Výkon 30 kW, jmenovité otáčky 1470 ot./min. a napětí 400/690 V vytvářejí základ pro zařízení, která pracují pod pravidelným zatížením a potřebují spolehlivou reakci pohonu už při náběhu. Takový charakter má význam u dopravníků, šnekových tratí, ventilátorů, čerpacích jednotek, míchadel, odsávacích systémů, balicích linek, třídicích sestav i u pomocných pohonů technologických celků, kde se sleduje nejen samotný výkon, ale také způsob, jakým motor vstupuje do pracovního režimu.

Rozběh a zátěž jako hlavní technické jádro

U tohoto modelu mají klíčový význam elektrické a zátěžové parametry. Jmenovitý proud 55,1 A při 400 V a 31,94 A při 690 V ukazuje, že jde o motor pro technologie s vyšší proudovou úrovní, kde je potřeba korektně navrhnout napájení, jištění i způsob spouštění. Poměr rozběhového momentu 2,2, zvratného momentu 2,3 a poměr rozběhového proudu 7,2 poskytují důležitý obraz o tom, jak se elektromotor chová při náběhu do pracovního odporu. V provozu to má přímý význam u zařízení, která se nespouštějí naprázdno, ale vstupují do procesu s okamžitým mechanickým nebo vzduchotechnickým zatížením.

Setrvačnost rotoru 0,262 kg*m² podporuje předvídatelné chování pohonu při rozběhu i při přenosu výkonu do mechanické části sestavy. U dopravníkových aplikací, míchací techniky, čerpacích sestav a ventilátorových jednotek je právě tento parametr důležitý pro posouzení reakce pohonu při startu a při přechodu do ustáleného chodu. Elektromotor je vhodný pro spouštění DOL a zároveň pro řízení frekvenčním měničem nebo softstartérem, takže způsob rozběhu lze přizpůsobit charakteru linky, nárokům technologie i elektrickému řešení provozu.

Elektrické začlenění do průmyslové sítě

Napětí 400/690 V se zapojením △/Y odpovídá standardnímu třífázovému nasazení v průmyslové síti. Frekvence 50 Hz potvrzuje běžné použití ve výrobních a procesních provozech, kde je důležitá kompatibilita s rozvaděči, jištěním a řízením pohonů. Účiník 0,86 podporuje vyrovnané elektrické chování a účinnost 91,4 % dává tomuto modelu dobrý základ pro provozy, které motor zatěžují dlouhodobě nebo v pravidelných pracovních cyklech.

Elektrickou integraci podporují také kabelové průchodky 2-M50X1.5, které odpovídají výkonové a proudové úrovni tohoto motoru. Při navrhování připojení do technologie jde o důležitý praktický údaj, stejně jako oba směry otáčení, které rozšiřují možnosti nasazení v různých typech strojů a výrobních uzlů. Hlučnost 79 dB odpovídá průmyslovému charakteru motoru a pomáhá při plánování jeho umístění v rámci technologie nebo halového prostoru.

• Výkon: 30 kW pro technologie s vyšším zatížením a pravidelným pracovním rytmem.
• Proud: 55,1/31,94 A jako důležitý údaj pro návrh napájení a jištění.
• Rozběh: poměry 2,2 / 2,3 / 7,2 pro korektní posouzení chování při startu.
• Setrvačnost: 0,262 kg*m² pro stabilní přenos rozběhu do mechanické části zařízení.
• Kabelové průchodky: 2-M50X1.5 pro odpovídající elektrické připojení.

Rám 200 mm a provozní jistota série 1LC PRO

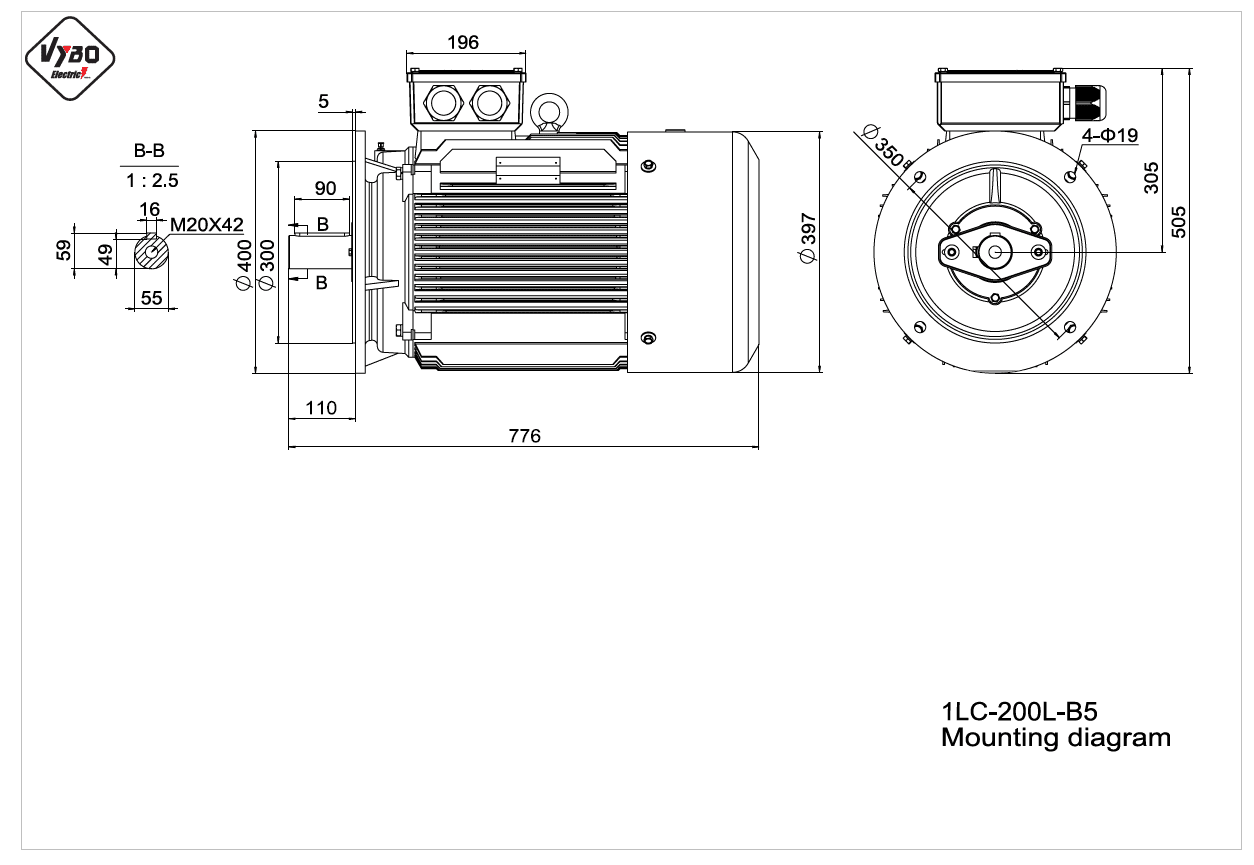

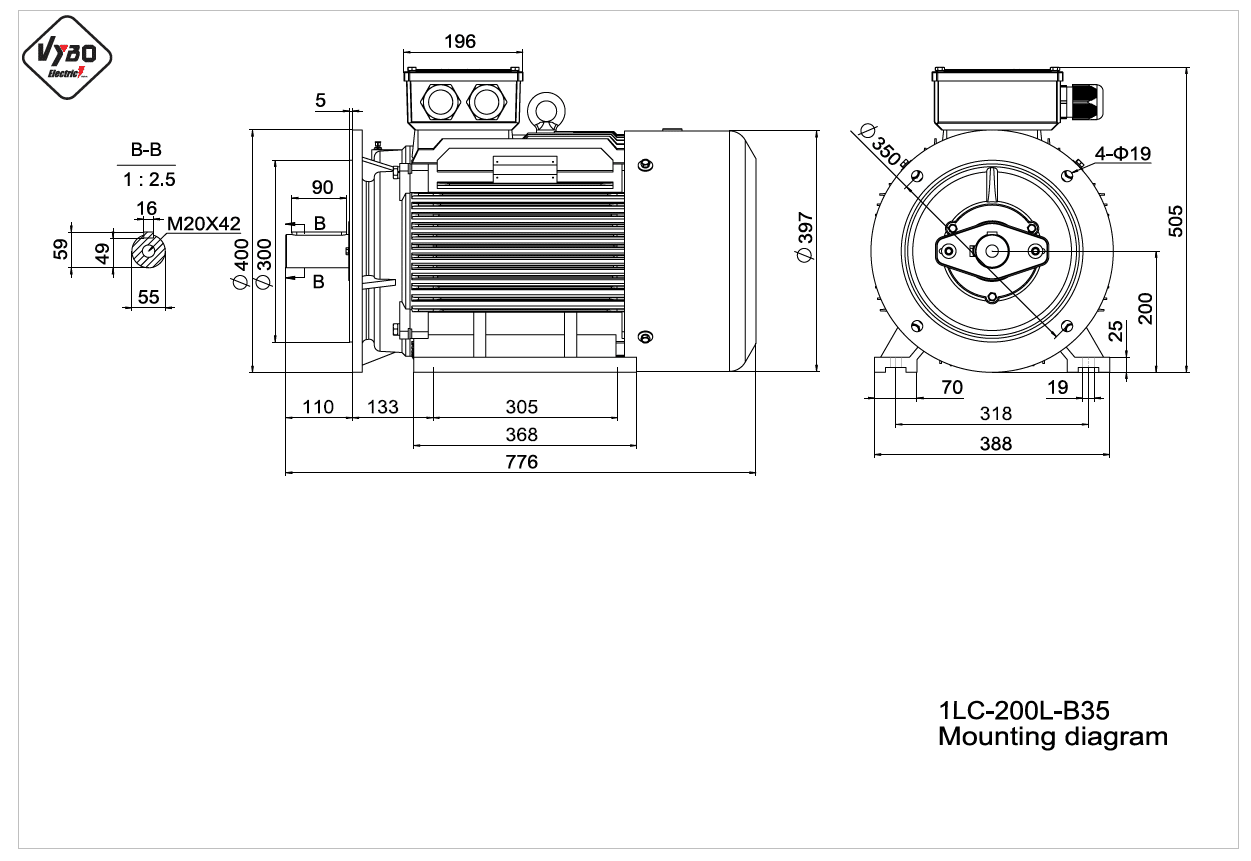

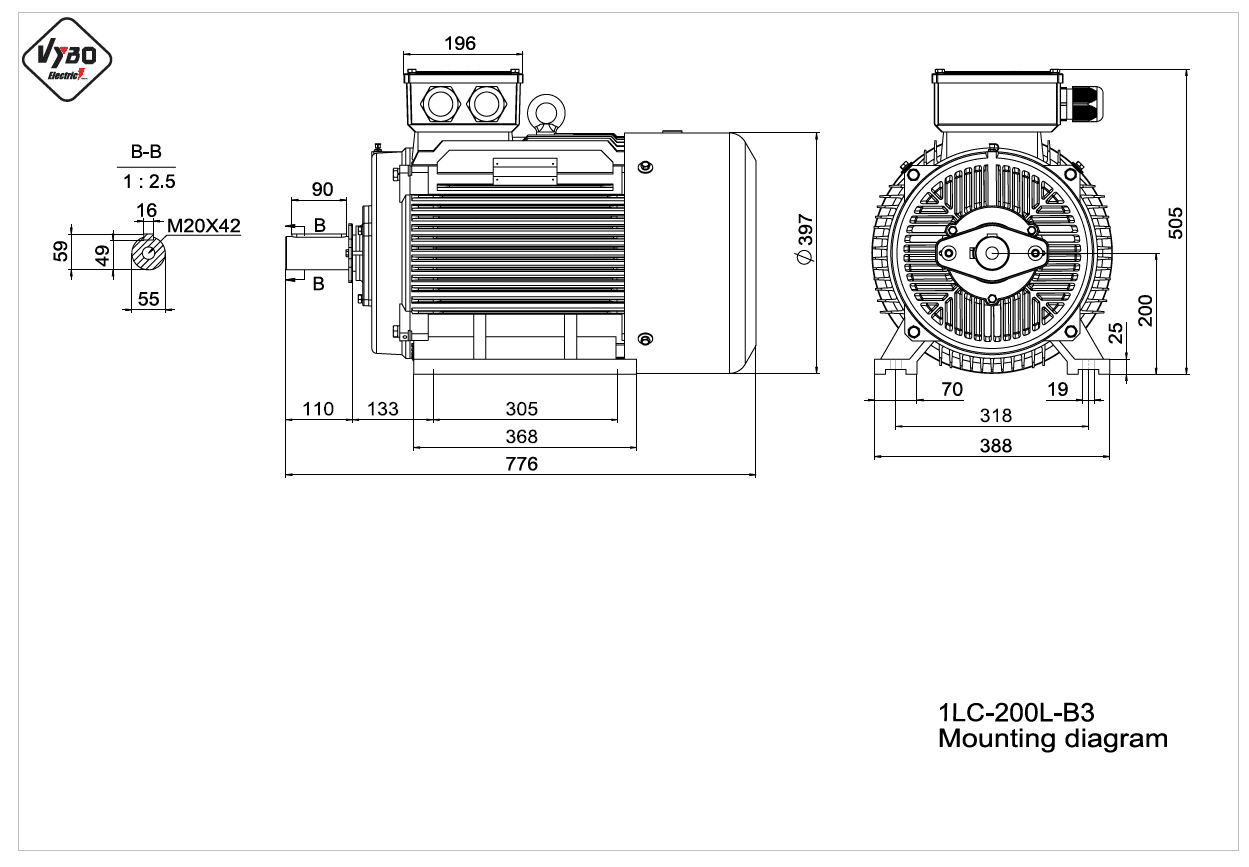

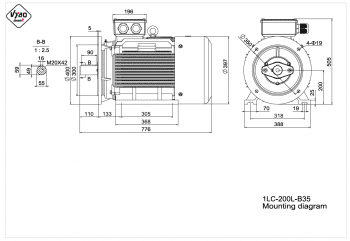

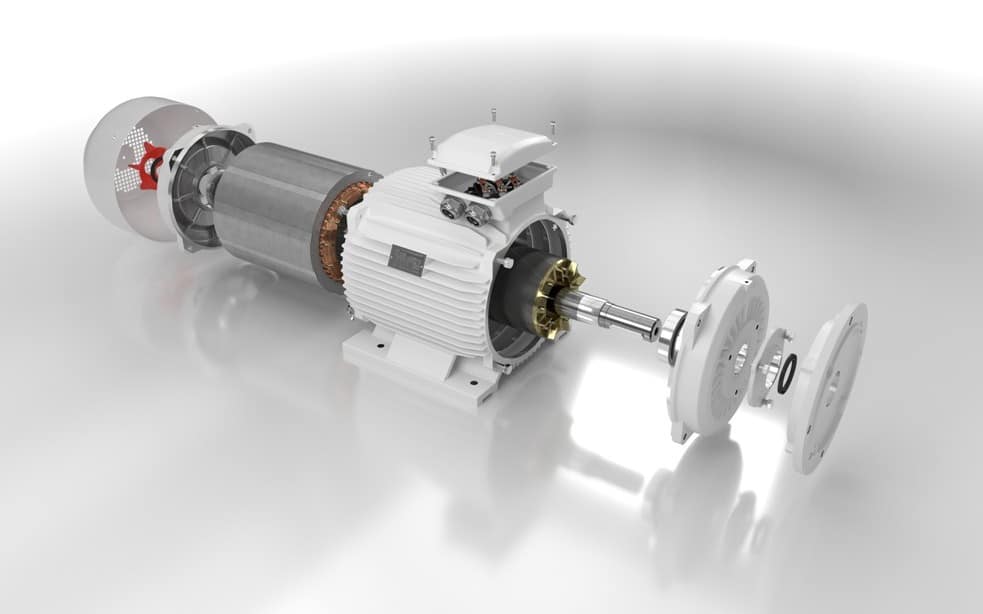

Konstrukční velikost rámu 200 mm vytváří pevnou mechanickou bázi pro spolehlivé osazení do technologie. Na straně DE i NDE jsou použita ložiska 6312-C3, která podporují stabilní uložení rotoru při dlouhodobém zatížení. Série 1LC PRO využívá litinový rám, vyztužené ložiskové štíty z litiny, zesílené patky elektromotoru a zesílený kryt svorkovnice, takže mechanická stránka je přizpůsobena provozu, kde se od motoru očekává pevnost, spolehlivý chod a delší životnost. Zpevněná rotorová klec, ocelový kryt ventilátoru, strojní navíjení a vysoká čistota mědi ve vinutí doplňují technické řešení orientované na stabilní průmyslový výkon.

Krytí IP55, chlazení IC411, izolační třída F a nárůst teploty B tvoří základ pro dlouhodobé nasazení v průmyslovém prostředí. Provozní režimy S1, S2, S3 a S4 až S9 umožňují zařadit tento 4pólový elektromotor do nepřetržitého i přerušovaného pracovního režimu podle charakteru technologie. Motor je určen pro okolní teplotu do +65 °C a provoz do nadmořské výšky 1000 m. Rozměry balení 870 × 500 × 670 mm a hmotnost balení 228 kg zároveň usnadňují plánování dopravy, manipulace i přípravy na montáž při nových instalacích nebo při výměně stávajícího pohonu.

Elektricky připravený motor skladem

Elektromotor VYBO Electric 1LC-200L-4 spojuje výkon 30 kW, dobře čitelné proudové parametry a spolehlivé rozběhové chování do řešení, které je připraveno pro průmyslové elektrické začlenění i pro dlouhodobé zatížení. Model je skladem s rychlou expedicí a představuje vhodnou volbu pro provozy, které požadují pevný rám 200 mm, jistý náběh, korektní elektrickou integraci a profesionální prodej značky VYBO Electric.
