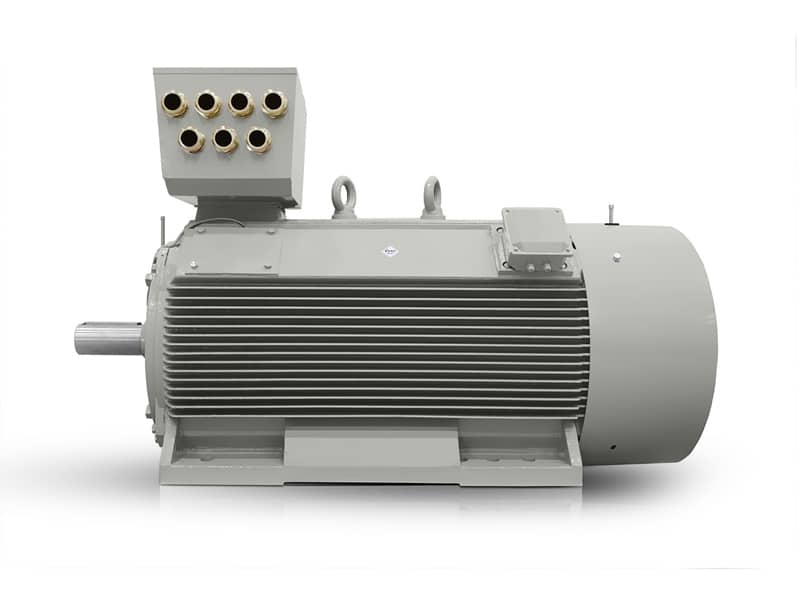

Typ elektromotoru: H17RL-355X6-2 630KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 355X6-2 |
| Rám (mm) | 355 |
| Elektrická dáta | |
| Výkon (kW) | 630 |
| Jmenovitý proud 400 V (A) | 1067 |
| Jmenovitý proud 690 V (A) | 618 |
| Rychlost (rpm) | 2980 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 2019 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 750 |
| Externí rozběhová setrvačnosť (kg*m2) | 204 |
| Moment setrvačnosti GD2 (kg*m2) | 21 |
| Výkonnost | |
| Efektivita (%) | 96,1 |
| Účiník (100%) | 0,89 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | F |
| Zvýšení teploty (oteplení) | F |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 3700 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | masivní hliníková klec |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6220C3/6220C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Konstrukce H17RL 355X6-2 je navržena pro aplikace, kde rozhoduje vysoká hustota výkonu a omezený prostor ve strojovně nebo na společném rámu pohonu. Tento elektromotor 3000 ot./min dodává 630 kW v kompaktním těle a umožňuje projektantům navrhovat pohony s menším půdorysem bez zbytečných kompromisů v provozním výkonu. V praxi to znamená jednodušší integraci do technologických celků, které musí běžet stabilně a s rezervou pro dlouhou směnu.
Elektromotor 3000 ot./min pro vysokou hustotu výkonu v průmyslovém provozu
Jmenovité otáčky 2980 otáček/min podporují přímé nasazení do pohonů, kde je potřebná svižná reakce a plynulý chod. Při jmenovitém točivém momentu 2019 Nm je motor připraven přenášet zatížení bez častých zásahů do regulace procesu. Pro provozovatele velkých továren je důležité, že takový elektrický motor dokáže pokrýt náročné výrobní úkoly při zachování kompaktního uspořádání linky.
Robustní litinová konstrukce pro dlouhou službu v těžkém zatížení
Litinové provedení zvyšuje tuhost sestavy a pomáhá tlumit mechanické namáhání při rozbězích i při ustáleném zatížení. V prostředí, kde se řeší vibrace, přesnost uložení a opakované starty, přináší taková konstrukce vyšší odolnost vůči deformaci a delší servisní interval. VYBO Electric navazuje na roky zkušeností při návrhu motorů pro průmyslové nasazení, což se promítá v praktických detailech konstrukce i v předvídatelném chování během provozu.
Pokročilé mazání a údržba pro nižší odstávky
Tento nízkonapěťový elektromotor je připraven na dlouhodobé provozní zatížení i v režimech, kde je vyžadována plánovaná údržba bez zbytečných odstávek. Domazávání ložisek během provozu zjednodušuje servisní strategii a pomáhá udržet ložiskový systém v optimálním stavu i při nepřetržitých změnách. Pro údržbové týmy je to praktický prvek, který zkracuje zásahy a usnadňuje plánování revizí.
Připraven pro OEM výrobce velkých technologických celků
OEM integrátoři ocení, že motor lze dobře začlenit do sestav s reduktory, čerpacími stanicemi i přímými hnacími větvemi. Vysoká účinnost 96,1 % a účiník 0,89 pomáhají při návrhu elektrických sítí a při dimenzování napájení v rozsáhlých výrobních areálech. Izolační třída F a nárůst teploty F podporují stabilní provoz v aplikacích, kde se očekává dlouhé zatížení a opakovaný denní cyklus.
Nasazení do provozů, kde rozhoduje točivý moment a spolehlivý rozběh
Hodnota rozběhového momentu 120 % a zvratového momentu 200 % poskytuje rezervu při rozběhu z místní zátěže i při přechodu do pracovního režimu. Rozběhový proud 750 % vyžaduje vhodně navrženou napájecí a spínací část, což je pro projektanty velkých celků běžná součást návrhu. Masivní hliníková klec rotoru podporuje odolnost při dynamickém zatížení a přispívá ke stabilnímu chodu v náročných výrobních podmínkách.
Typické průmyslové aplikace
Motor se uplatní v těchto provozech:
- Hlavní pohony válcovacích stolic v hutních linkách.
- Čerpací agregáty pro technologickou vodu v chemickém průmyslu.
- Pohony velkokapacitních ventilátorů v energetických blocích.
- Drcení a mlýny při zpracování nerostných surovin.
- Kompresorové stanice ve výrobních a distribučních systémech stlačeného vzduchu.
- Extrudery a míchací linky v těžké plastikářské výrobě.
Hmotnost 3700 kg, ložiska DE 6220C3 a NDE 6220C3 spolu s hodnotami setrvačnosti 21,000 kg·m² a 204,000 kg·m² dávají projektantům důležité vstupy pro přesný návrh celé sestavy. Pro přesnou volbu zapojení, dimenzování pohonu a dodání pro váš projekt nás kontaktujte.
