Elektromotor 45 kW, 2960 ot./min, 400/690 V, 1LC-225M-2

Dlouhý popis produktu

VYBO Electric 1LC PRO jako opora pro servisní plánování a výměnné pohony

Elektromotor 1LC-225M-2 ze série 1LC PRO je určen pro provozy, ve kterých se u pohonu sleduje nejen výkon, ale také jasná identifikace modelu, čitelné elektrické provedení a předvídatelná příprava výměny. V této výkonové třídě se často řeší plánovaná odstávka, náhrada stávajícího motoru nebo zařazení nového pohonu do již hotové technologie. Proto má význam spojení výkonu 45 kW, jmenovitých otáček 2960 ot./min, osové výšky 225 mm a třífázového napájení 400/690 V v jednom přesně označeném modelu.

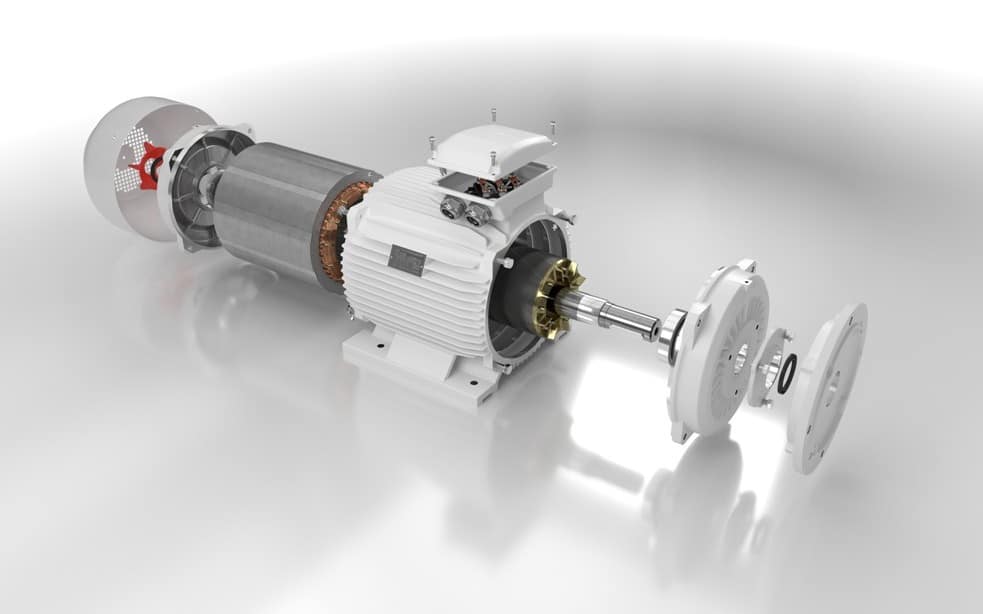

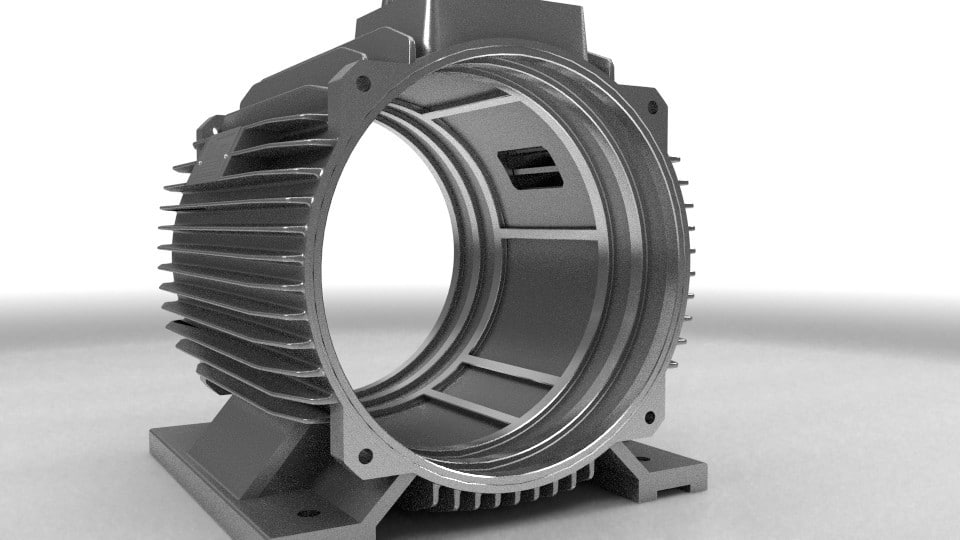

Série 1LC PRO je určena pro standardní i průmyslové provozy a u modelu 1LC-225M-2 se tento směr projevuje robustním provedením pro dlouhodobé nasazení. Litinová kostra, zesílené patky elektromotoru, vyztužené ložiskové štíty z litiny a zesílený kryt svorkovnice podporují pevné osazení v technologii i servisní jistotu při další manipulaci. U větších pohonů bývá důležitá také logistika. Rozměry balení 920 × 550 × 700 mm a hmotnost balení 290 kg dávají montážnímu týmu i nákupu přesný údaj pro transport, skladování a přípravu před montáží.

Údaje, které zkracují přípravu výměny a objednání

U náhradního pohonu rozhoduje přesnost technických údajů. Tento model pracuje při frekvenci 50 Hz, používá zapojení Δ/Y a jeho jmenovitý proud dosahuje 78 A při 400 V a 45,2 A při 690 V. Takové údaje vstupují přímo do návrhu přívodu, jištění a řízení. Kabelové průchodky M50x1,5 odpovídají výkonové třídě motoru a navazují na standardní průmyslové řešení přívodů. Směr otáčení na obě strany rozšiřuje možnosti začlenění do stávající konstrukce bez potřeby měnit celou koncepci pracovního uzlu.

V servisním plánování má význam také způsob startu. Elektromotor podporuje DOL, frekvenční měnič i softstartér, takže může být zařazen do jednoduššího spouštění i do řízeného náběhu podle charakteru zařízení. Při výměnných zásazích v čerpacích uzlech, vzduchotechnických agregátech nebo dopravníkových systémech je tak možné navázat na stávající elektrickou architekturu bez nutnosti měnit základní principy řízení.

Konstrukce zaměřená na delší interval mezi servisními zásahy

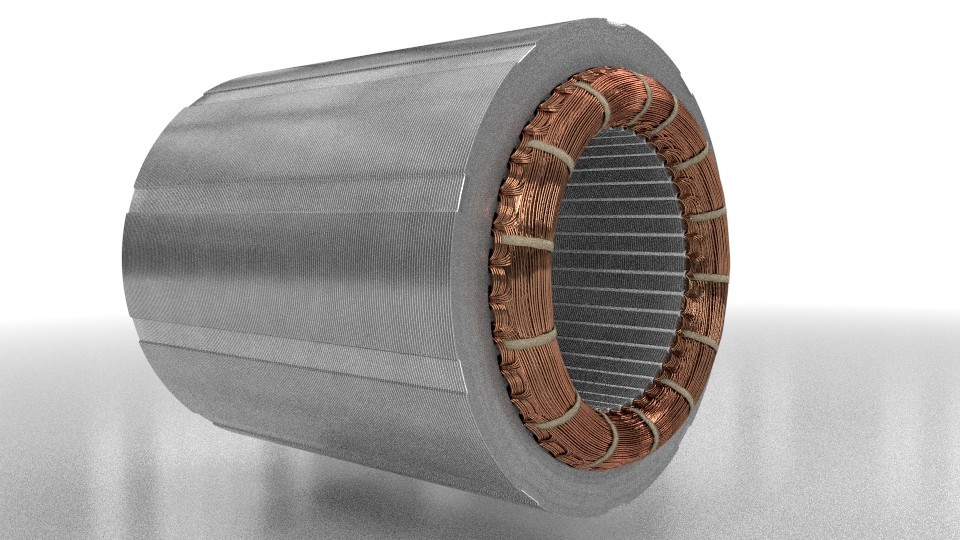

Na straně DE i NDE jsou osazena ložiska 6313-C3. Mazání zajišťuje vazelína na lithiovém základě v teplotní třídě č. 2. Tato skladba odpovídá průmyslovému nasazení, ve kterém je pohon součástí větších rotačních uzlů a kde mechanická přesnost ovlivňuje celý stroj. Ve spojení se zpevněnou rotorovou klecí, pevným uchycením a strojně navíjeným vinutím vzniká konstrukce přizpůsobená dlouhodobému zatížení ve vícesměnném provozu.

Vyvážení s polovičním perem, třída vibrací A a hodnota vibrací 2,8 mm/s souvisejí s mechanickou disciplínou pohonu při vysokých otáčkách. Setrvačnost rotoru 0,233 kg/m2 koresponduje s rychloběžným dvoupólovým uspořádáním a s použitím v agregátech, kde má být přenos výkonu rovnoměrný během delších intervalů i při opakovaném spouštění. Tento typ konstrukce se používá v místech, kde odstávka zasahuje do logistiky výroby, expedice nebo interního toku materiálu.

Provozní parametry pro souvislý i přerušovaný režim

Provozní režimy S1, S2, S3 a S4-S9 umožňují nasazení v souvislém režimu i v sekvenčním provozu. Poměr rozběhového momentu 2, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7,5 definují chování elektromotoru při startu a při přechodu do pracovního zatížení. Typ zatížení parabolická nebo lineární křivka pokrývá zařízení s rozdílným průběhem odporu, od ventilátorových celků až po dopravní mechanismy a technologické uzly s pravidelným transportem média nebo materiálu.

Krytí IP55 chrání motor v prostředí s prachem a běžným průmyslovým znečištěním. Způsob chlazení IC411 zajišťuje odvod tepla při delších pracovních intervalech. Izolační třída F spolu s nárůstem teploty B navazuje na režim provozu v technických prostorách, výrobních halách a strojovnách. Elektromotor je určen pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Účinnost 92,5 % a účiník 0,9 odpovídají energetickému chování motoru ve jmenovitém režimu této výkonové třídy.

Nasazení ve skladech, při náhradách a při údržbových výměnách

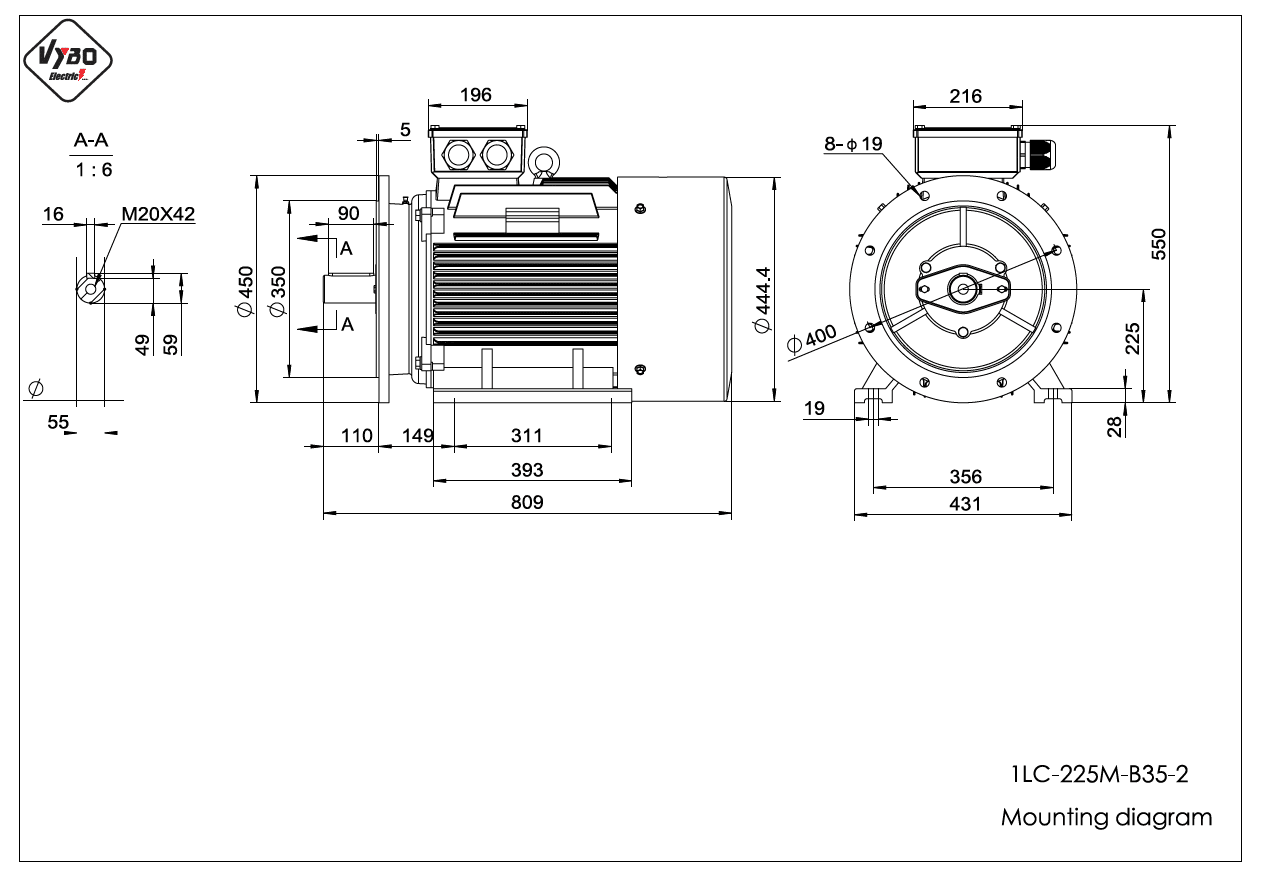

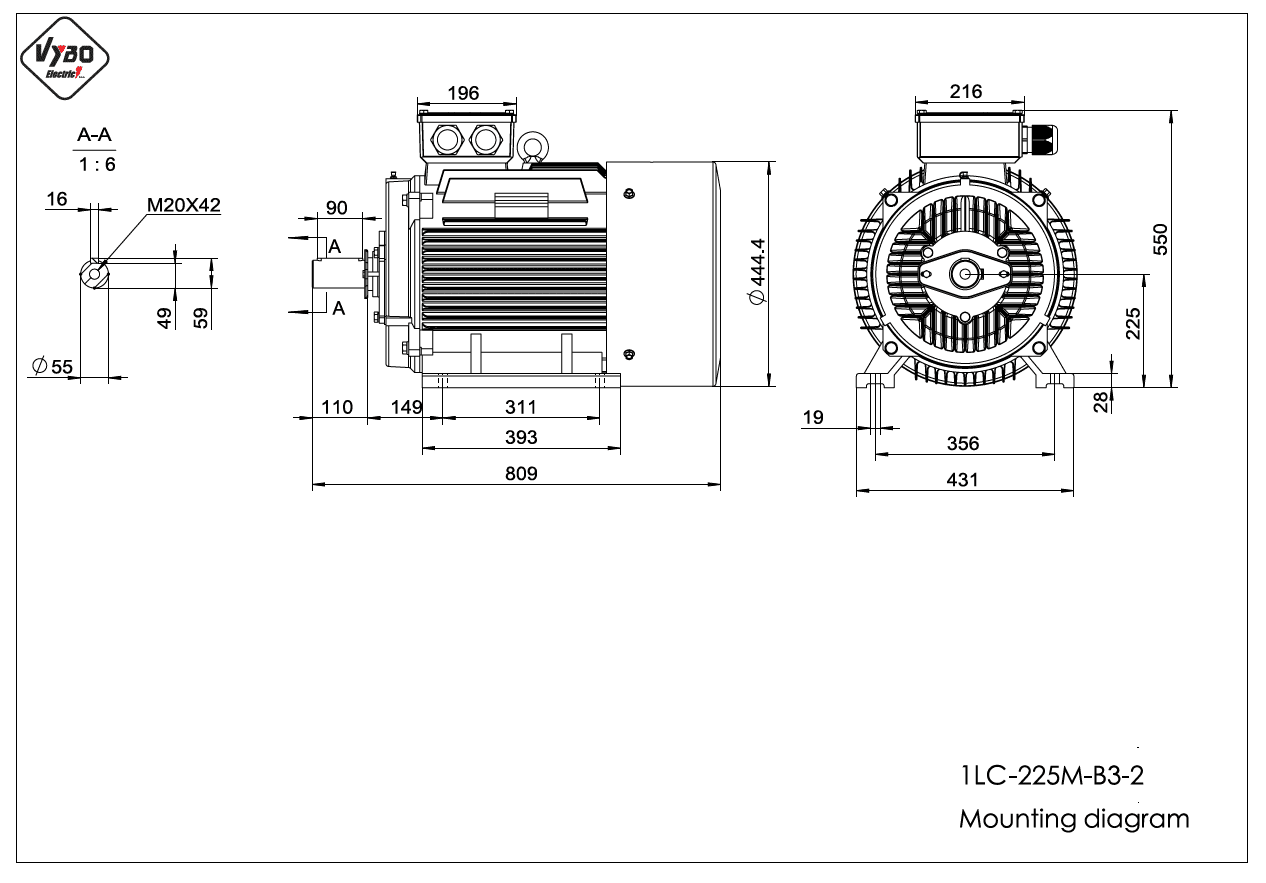

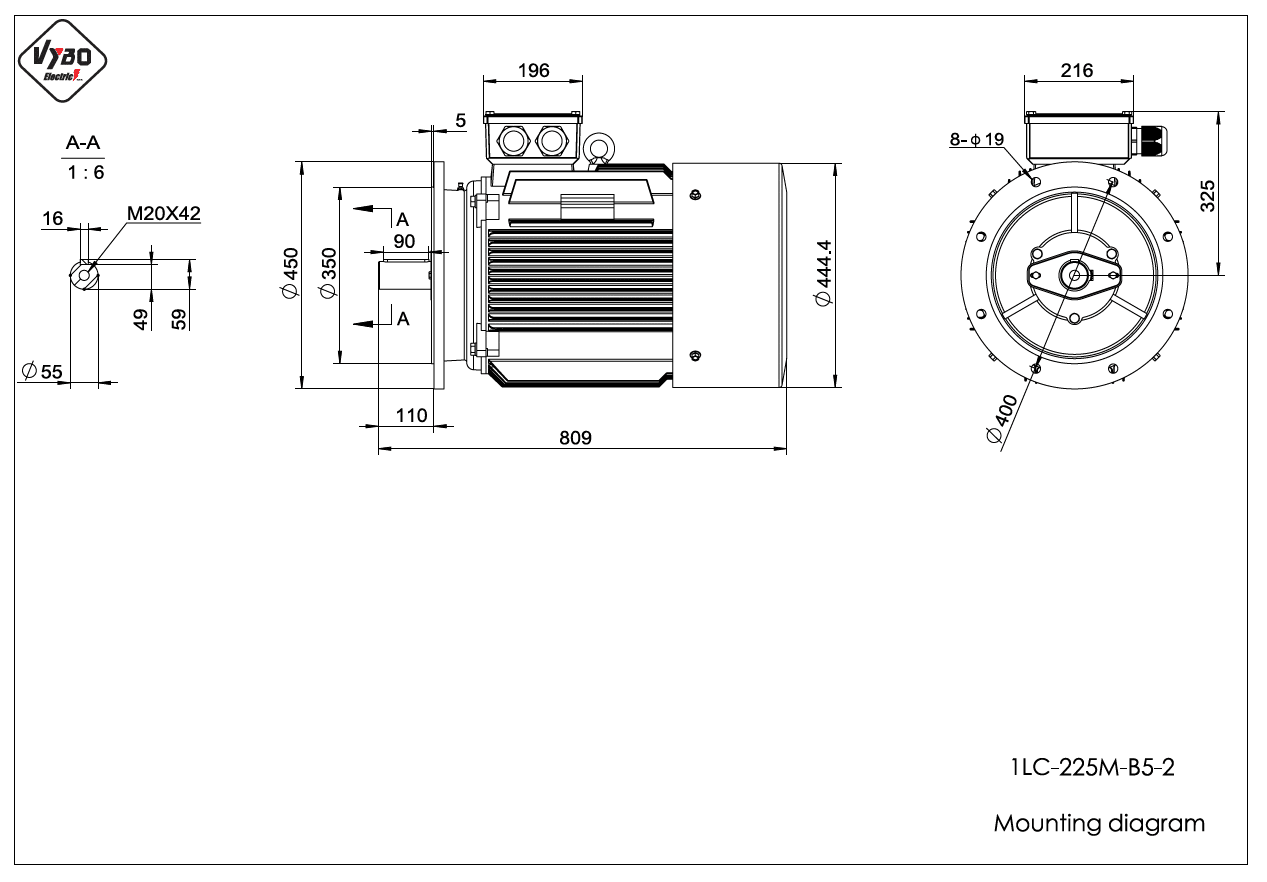

Ve skladových technologiích se tento model používá na dopravníkové tratě, třídicí uzly, ventilátorové sestavy a technologické celky distribučních hal. Jako náhradní pohon se uplatňuje také ve stávajících výrobních agregátech, čerpacích stanicích, odsávacích systémech a procesních ventilátorech, kde jsou rozhodující přesné elektrické údaje a jednoznačná rozměrová identifikace. Při údržbových výměnách má význam spojení osové výšky 225 mm, výkonové třídy 45 kW, vstupů M50x1,5 a kompletní transportní specifikace. Objednání, přeprava a montáž mohou být připraveny jako jeden souvislý servisní krok bez dodatečného dohledávání základních provozních údajů.
