Typ elektromotoru: H17RL-355X2-8 280KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 355X2-8 |
| Rám (mm) | 355 |
| Elektrická dáta | |
| Výkon (kW) | 280 |
| Jmenovitý proud 400 V (A) | 533 |
| Jmenovitý proud 690 V (A) | 309 |
| Rychlost (rpm) | 740 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 3614 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 650 |
| Externí rozběhová setrvačnosť (kg*m2) | 369 |
| Moment setrvačnosti GD2 (kg*m2) | 36,4 |
| Výkonnost | |
| Efektivita (%) | 95,1 |
| Účiník (100%) | 0,80 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | F |
| Zvýšení teploty (oteplení) | B |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 2750 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | masivní hliníková klec |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322C3/6222C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
elektromotor 700 otáček pro vysokou hustotu výkonu v průmyslu
H17RL 355X2-8 je navržen tak, aby v kompaktním rámu přinesl vysokou hustotu výkonu pro linky, které nesmějí ztrácet čas ani prostor. Tento elektromotor 700 otáček se prosadí tam, kde rozhoduje stabilní tah, plynulý rozběh a jistota při trvalé zátěži. V praxi jde o řešení pro pohonnou techniku, které pomáhá udržet výrobu v rytmu i při náročných režimech.
Díky výkonu 280 kW a jmenovitým otáčkám 740 ot./min zvládá tento třífázový elektromotor aplikace, v nichž je důležitý vyrovnaný přenos energie do procesu. Jmenovitý točivý moment 3614 Nm poskytuje dostatek rezervy pro rozběhy s vyšší setrvačností a pro provozy, kde se pohon musí opírat o stabilní charakteristiku bez zbytečných výkyvů.
Kompaktní výkon pro velké výrobní celky
Provozovatelé velkých fabrik ocení zejména to, že kompaktní výkon neznamená kompromis v pracovním nasazení. Osová výška 355 mm umožňuje navrhovat pohony s rozumným využitím prostoru, což je důležité při retrofitových zásazích i při integraci do nových technologických celků. Tento nízkonapěťový elektromotor je připraven pro nasazení tam, kde se od pohonu očekává spolehlivá reakce na změny zatížení a dlouhodobá provozní stabilita.
Efektivita 95,1 % podporuje hospodárný provoz a účiník 0,8 pomáhá při návrhu napájení v závodech s velkými odběry. Jmenovitý proud △ 400V 533 A a jmenovitý proud Y 690V 309 A dávají projektantům prostor přizpůsobit zapojení konkrétní síti a požadavkům rozváděčové soustavy. Pro OEM výrobce je to praktický základ při návrhu zařízení, která musí být opakovatelná a servisně čitelná.

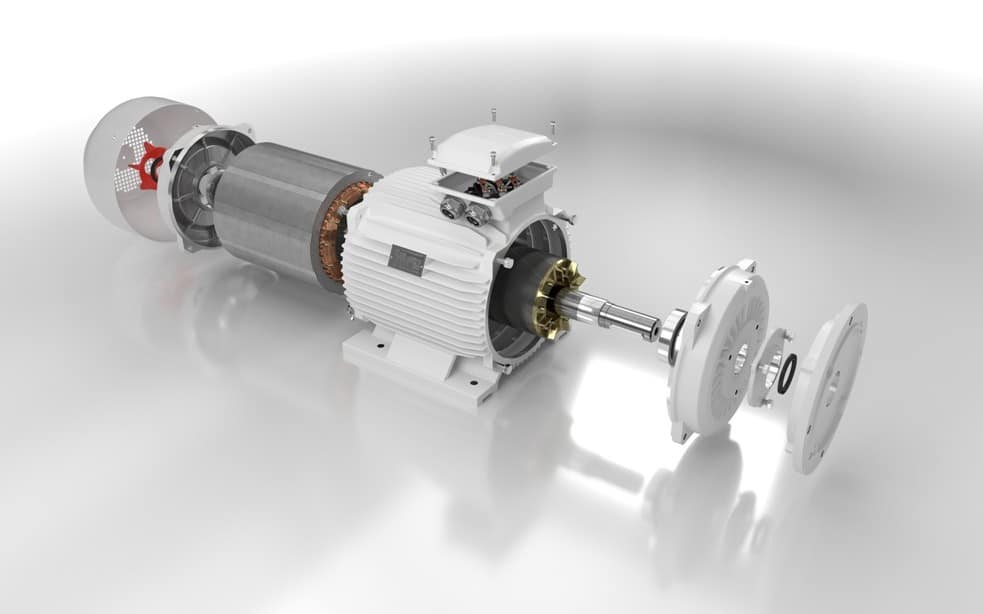

Litinová kostra pro dlouhé provozní cykly
Robustní litinová konstrukce zvyšuje mechanickou odolnost motoru při vibracích, rázové zátěži i při dlouhodobém namáhání v nepřetržitém provozu. Hmotnost 2750 kg přispívá ke stabilitě celku a v mnoha aplikacích usnadňuje tlumení nežádoucích dynamických jevů. Průmyslové závody, které běží ve vícesměnném provozu, dokážou ocenit právě takovou rezervu v chování pohonu.
Izolační třída F a nárůst teploty B jsou zvoleny tak, aby motor zvládal náročnější teplotní podmínky při zachování provozní jistoty. Klietka rotoru s masivní hliníkovou klecí podporuje robustní rozběhové chování a pomáhá při častých startech, když se technologie nesmí zdržovat dlouhým náběhem. Ložisko DE 6322C3 a ložisko NDE 6222C3 doplňují sestavu o řešení vhodné pro trvalé průmyslové nasazení.
Možnost volby napětí pro integraci do sítě
Možnost volby napětí je pro velké fabriky zásadní zejména tehdy, když se pohon připojuje do existující infrastruktury nebo do specifického OEM projektu. Dostupné varianty 440 V, 500 V, 690 V a 720 V usnadňují přizpůsobení motoru konkrétnímu napěťovému standardu a snižují potřebu úprav v elektrickém návrhu. Tento přístup šetří čas při komisioningu a zjednodušuje dodávky pro více trhů.
Jmenovitý proud, rozběhové poměry a setrvačnosti umožňují přesnější dimenzování spouštění i ochran. Poměr rozběhového momentu 120 %, poměr zvratového momentu 200 % a poměr rozběhového proudu 650 % poskytují důležité údaje pro návrh startu technologických celků s vyšší inercií. Externí rozběhová setrvačnost 369,000 kg·m² a moment setrvačnosti GD² 36,400 kg·m² jsou praktickým základem pro projektování provozu, v němž má pohon pracovat předvídatelně.
ISO certifikáty jako opora při nákupu pro výrobu
Při pořizování pro technologické linky a sériovou výrobu hraje důležitou roli i to, že VYBO Electric pracuje v režimu, kde jsou ISO certifikáty přirozenou součástí výrobního a kontrolního procesu. Pro nákupní týmy a technická oddělení to znamená lepší dohledatelnost, konzistentnost dodávek a jednodušší zařazení motoru do interních kvalifikačních postupů. V průmyslu jsou právě tyto faktory často stejně důležité jako samotný výkon.
Průmyslové aplikace pro náročnou pohonnou techniku
Tento motor je vhodný pro různé průmyslové aplikace, kde je vyžadován vysoký točivý moment, stabilní otáčky a odolná konstrukce. V praxi se uplatní zejména u následujících zařízení:
- Drticí linky v kamenictví.
- Odstředivá čerpadla pro vodárenské celky.
- Ventilační soustavy velkých hal.
- Komínové odsávací agregáty v hutnictví.
- Pásové dopravníky v lomovém provozu.
- Mlyny na zpracování surovin.
- Kompresorové stanice pro průmyslové sítě.
- Lisovací linky v kovovýrobě.
- Míchací reaktory v chemické výrobě.
- Extrudéry v plastikářské výrobě.
- Sušicí bubny ve zpracování materiálů.
- Navíjecí stroje v papírenském průmyslu.
- Separátory v recyklačních technologiích.
- Technologická míchadla ve výrobních nádržích.
VYBO Electric připravuje řešení pro provozy, které potřebují spolehlivý základ pro dlouhé výrobní cykly a přesně řízené zatížení. Pokud potřebujete motor pro nový projekt nebo náhradu do existující technologie, kontaktujte nás.
