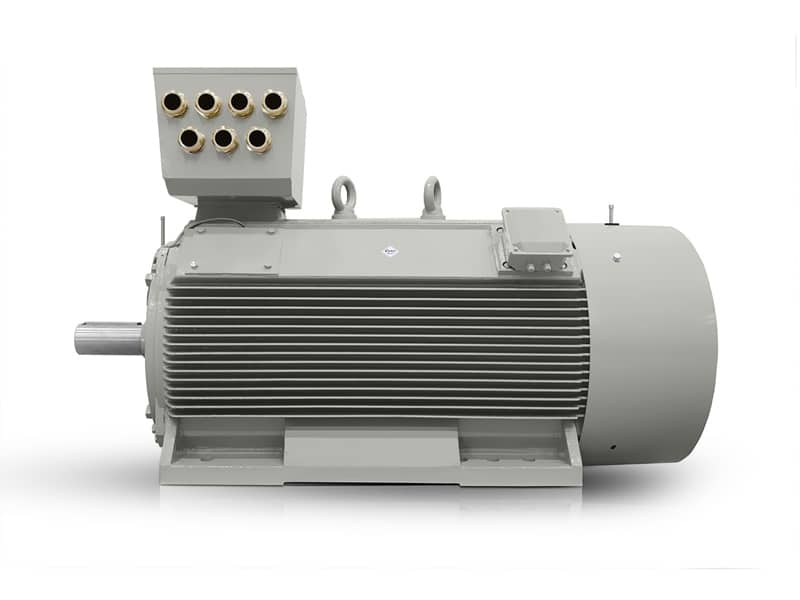

Typ elektromotoru: H17RL-560X3-2 1800KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 560X3-2 |
| Rám (mm) | 560 |
| Elektrická dáta | |
| Výkon (kW) | 1800 |
| Jmenovitý proud 400 V (A) | 2946 |
| Jmenovitý proud 690 V (A) | 1708 |
| Rychlost (rpm) | 2985 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 5759 |
| Připojení | D/Y |
| Tmax/Tn (%) | 180 |
| Tst/Tn (%) | 100 |
| Ist/In (%) | 700 |
| Externí rozběhová setrvačnosť (kg*m2) | – |
| Moment setrvačnosti GD2 (kg*m2) | 76 |
| Výkonnost | |
| Efektivita (%) | 96,9 |
| Účiník (100%) | 0,91 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | F |
| Zvýšení teploty (oteplení) | B |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 7400 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | Měděná pásovina |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | Na vyžádání/Na vyžádání |
| Mazivo | Na vyžádání |
Dlouhý popis produktu
H17RL 560X3-2 přináší vysokou hustotu výkonu pro aplikace, kde musí pohonná technika pracovat s minimálními prostoji a maximálním využitím prostoru. Tento elektromotor 2900 otáček od VYBO Electric je navržen pro provozy, které potřebují spolehlivý přenos energie do technologických celků bez zbytečného naddimenzování zařízení.
Elektromotor 2900 otáček pro kompaktní výkon v těžkém provozu
Ve velkých továrnách rozhoduje každý metr instalačního prostoru a každý den provozu. Proto je důležitý kompaktní výkon, který umožní zařadit motor do energetických a procesních pohonů bez komplikovaných stavebních zásahů. Při výkonu 1800 kW a otáčkách 2985 otáček/min se tento asynchronní elektromotor s klecovým rotorem hodí tam, kde se očekává stabilní chod při vysokém zatížení a kde je potřeba přesné navázání na existující technologii.
Kombinace velké výkonové rezervy a rámu s výškou osy 560 mm podporuje efektivní využití prostoru ve strojovně i v technologické hale. Takové řešení ocení provozovatelé drtičů, kompresorových sestav, čerpacích stanic i dopravníkových linek, protože motor dokáže pracovat v režimu, který odpovídá nárokům těžkého průmyslu. V praxi to znamená méně kompromisů při návrhu pohonu a jednodušší integraci do existujících celků.
Robustní litinová konstrukce pro spolehlivý chod
Robustní litinová konstrukce zvyšuje mechanickou odolnost sestavy a pomáhá udržet stabilitu i při dlouhodobém zatížení, vibracích a opakovaných startech. U velkých procesních pohonů je to zásadní, protože právě mechanická pevnost ovlivňuje servisní intervaly, přesnost uložení a celkovou životnost zařízení. Tento třífázový elektromotor proto zapadá do provozů, kde se sleduje nejen výkon, ale i spolehlivost v nepřetržité výrobě.
VYBO Electric u této koncepce myslí na aplikace, v nichž se vyžaduje dlouhodobý provoz bez nečekaných výpadků. ISO certifikáty jsou v takovém segmentu důležitým důkazem řízení kvality výroby a konzistence procesů. V kombinaci s měděnou pásovinou v kleci rotoru vzniká řešení, které podporuje odolnost vůči náročným rozběhům i při nasazení v prostředí s vysokou provozní intenzitou.
Volba napětí 400/690 V pro flexibilní připojení sítě
Možnost volby napětí zjednodušuje přizpůsobení motoru konkrétní síti a standardu rozvodů v závodě. Při nasazení v průmyslových blocích je důležité, aby bylo možné motor zařadit do 400 V i do 690 V konfigurace bez zbytečných úprav celé soustavy. Dostupné varianty 440 V, 500 V, 690 V a 720 V dávají projektantům prostor přizpůsobit pohon místním podmínkám a provozním zvyklostem.
Taková flexibilita snižuje riziko, že se při modernizaci narazí na nesoulad mezi existující sítí a novým zařízením. U velkých továren to usnadňuje i etapovou výměnu strojů, protože jeden motor může lépe zapadnout do různých technologických uzlů. Pro údržbu je to výhoda i v případě, když se pohon přesouvá mezi linkami s odlišným napěťovým standardem.
1800 kW a 5759 Nm pro procesní pohony s vysokým zatížením
Točivý moment 5759 Nm poskytuje rezervu pro spouštění a udržování technologických celků, které mají výraznou setrvačnost nebo proměnné zatížení. Poměr rozběhového momentu 100 % a poměr zvratového momentu 180 % pomáhají při situacích, kdy pohon musí překonat odpor soustavy bez nadměrného namáhání sítě a mechanických vazeb. Pro technology je důležitý také jmenovitý proud 2946 A při △ 400V a 1708 A při Y 690V, protože tyto údaje vstupují do návrhu rozvaděče, ochrany i spouštěcí strategie.
Jmenovitý účiník 0,91 a efektivita 96,9 % podporují rozumné hospodaření s energií při dlouhodobém chodu. Při nasazení v těžkém průmyslu to znamená, že motor může pracovat ve výkonném režimu, aniž by zbytečně zvyšoval provozní zátěž elektrické infrastruktury. Nárůst teploty B a izolační třída F jsou důležité zejména tam, kde se počítá s vysokou pracovní teplotou okolí a s dlouhými provozními cykly.
Průmyslové využití v technologických celcích
V praxi se tento asynchronní elektromotor s klecovým rotorem uplatní zejména v těchto segmentech:
- V pohonu velkých odstředivých čerpadel v čerpacích stanicích.
- V hlavním pohonu kompresorových agregátů v plynárenském hospodářství.
- Ve skladištních a linkových dopravnících s vysokou kontinuitou provozu.
- V drtičích a mlýnech ve zpracování nerostných surovin.
- Ve ventilátorech pro odsávání prachu v hutních provozech.
- V míchacích zařízeních pro chemické technologie.
- V sušicích bubnech v potravinářském a papírenském průmyslu.
- V turbokompresorových sestavách s požadavky na stabilní rozběh a dlouhý chod.
Moment setrvačnosti GD² 76 000 kg·m² a hmotnost 7400 kg svědčí o konstrukci, která je připravena na robustní nasazení v prostředí s vysokými požadavky na trvanlivost. Externí rozběhová setrvačnost se v tomto případě neuvádí, proto se návrh pohonu soustředí na reálné podmínky aplikace a na správné dimenzování celé sestavy.
VYBO Electric proto nabízí řešení, které spojuje výkon, mechanickou odolnost a provozní přizpůsobivost do jednoho celku. Pro návrh nebo výměnu pohonu v náročné výrobě nás kontaktujte.
