Elektromotor 15 kW, 1460 ot./min, 400 V, 1AL-160L-4

Dlouhý popis produktu

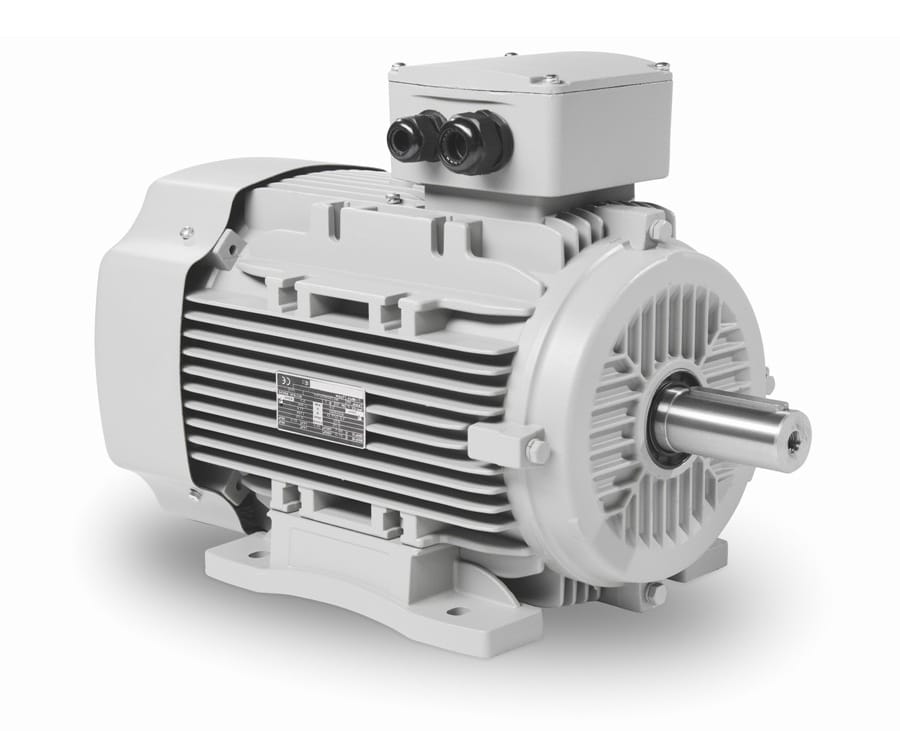

Elektromotor 1AL-160L-4 pro spolehlivé zapojení do výkonových výrobních celků

V technologiích s dlouhým pracovním cyklem je důležité, aby se motor dal správně začlenit do napájení, po rozběhu přešel do stabilního režimu a spolehlivě pracoval i při pravidelném zatížení. Elektromotor 1AL-160L-4 ze série 1AL OPTIMAL pracuje s výkonem 15 kW, jmenovitým napětím 400/690 V a zapojením Δ/Y. Při frekvenci 50 Hz dosahuje jmenovitých otáček 1460 ot./min a jde o 4-pólové provedení. Taková kombinace parametrů je vhodná pro technologie, kde pohon běží pravidelně, přenáší souvislé zatížení a musí zůstat provozně jistý i při dlouhé pracovní době.

Z pohledu elektrického začlenění je důležitý jmenovitý proud 28,6 A při 400 V a 16,58 A při 690 V. Při návrhu napájení, jištění a řízení jde o hodnoty, které pomáhají správně zařadit motor do výkonového uzlu bez zbytečných kompromisů. Účinnost 89 % a účiník 0,85 podporují vyrovnaný chod tam, kde se od motoru očekává pravidelné nasazení během celé směny nebo ve vícesměnném provozu. V zařízeních, která musí běžet stabilně a bez nežádoucího kolísání, jde o prakticky důležité vlastnosti.

Když je rozhodující jistý rozběh a čistý přechod do zatížení

U mnoha technologií je kritický právě okamžik startu. Pohon musí plynule přejít z klidu do pracovního režimu a nevnášet do stroje zbytečný neklid. Model 1AL-160L-4 má poměr rozběhového momentu 2,3, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7,0. To vytváří pevný základ pro aplikace, kde se zařízení spouští opakovaně, rozbíhá pod zatížením nebo se po startu rychle dostává do stabilního pracovního tempa.

Motor je vhodný pro typ zátěže s parabolickou nebo lineární křivkou, takže se dobře začleňuje do technologií, kde se odpor mění podle průtoku, tlaku, pohybu mechanismu nebo fáze výrobního procesu. Praktický význam má také moment setrvačnosti rotoru 0,0918 kg/m². U zařízení s delšími záběry, s pravidelným pracovním taktem nebo s opakovaným spouštěním pomáhá udržet klidnější odezvu pohonu a stabilnější průběh chodu celé sestavy.

Vhodný do technologií, kde pohon pracuje naplno

Tento model se přirozeně uplatňuje v dopravníkových tratích, čerpacích stanicích, ventilátorových jednotkách, odsávacích systémech, míchacích zařízeních, dávkovacích technologiích, třídicích pracovištích, manipulačních modulech, recyklačních linkách, lisovacích pomocných uzlech i v různých výrobních celcích, kde se materiál nebo médium zpracovává ve stabilním rytmu. V takových aplikacích má význam, že motor po náběhu nepracuje nervózně, ale drží souvislý pracovní režim a spolehlivě přenáší výkon do mechaniky zařízení.

Při výkonu 15 kW se často řeší nejen samotný pracovní záběr, ale i dlouhodobá provozní jistota. Jmenovité otáčky 1460 ot./min jsou vhodné pro technologie, kde se očekává plynulý charakter přenosu výkonu, ať už jde o proudění kapalin, pohyb vzduchu, transport materiálu nebo míchání. Právě vyrovnaný chod při ustáleném zatížení bývá v praxi jedním z rozhodujících parametrů při výběru elektromotoru do hlavního výrobního uzlu.

Mechanické uložení a konstrukce pro dlouhodobý chod

Motor pracuje v konstrukční velikosti s osovou výškou 160 mm. To odpovídá zařízením, kde už pohon tvoří pevně integrovanou součást technologického celku a mechanické uložení musí zůstat stabilní i při pravidelném zatížení. Na straně DE i NDE jsou osazena ložiska 6309-2ZC3. Mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Vyvážení s polovičním perem podporuje rovnoměrný běh při osazení řemenic, spojek a dalších prvků přenosu výkonu.

Hlučnost 75 dB(A) a vibrace 2,8 mm/s ve třídě A pomáhají udržet vyrovnaný mechanický projev v sestavách, kde pracuje více pohonů současně. Směr otáčení je možný v obou směrech, což rozšiřuje možnosti nasazení v reverzačních mechanismech, při obousměrných posuvech a v uzlech, kde se mění pracovní směr podle procesní logiky zařízení.

Provozní podmínky a řízení v průmyslové praxi

V běžné výrobě se motor setkává s prachem, vyšší teplotou, pravidelným čištěním i dlouhým pracovním cyklem. Krytí IP55 pomáhá chránit vnitřní části před prachem a stříkající vodou, což je důležité v technických místnostech, ve výrobních halách i u zařízení s intenzivní manipulací s materiálem. O tepelnou stabilitu se stará chlazení IC411. Motor používá izolační třídu F a nárůst teploty B, přičemž je určen pro okolní teplotu až do +65 °C a nadmořskou výšku do 1000 m.

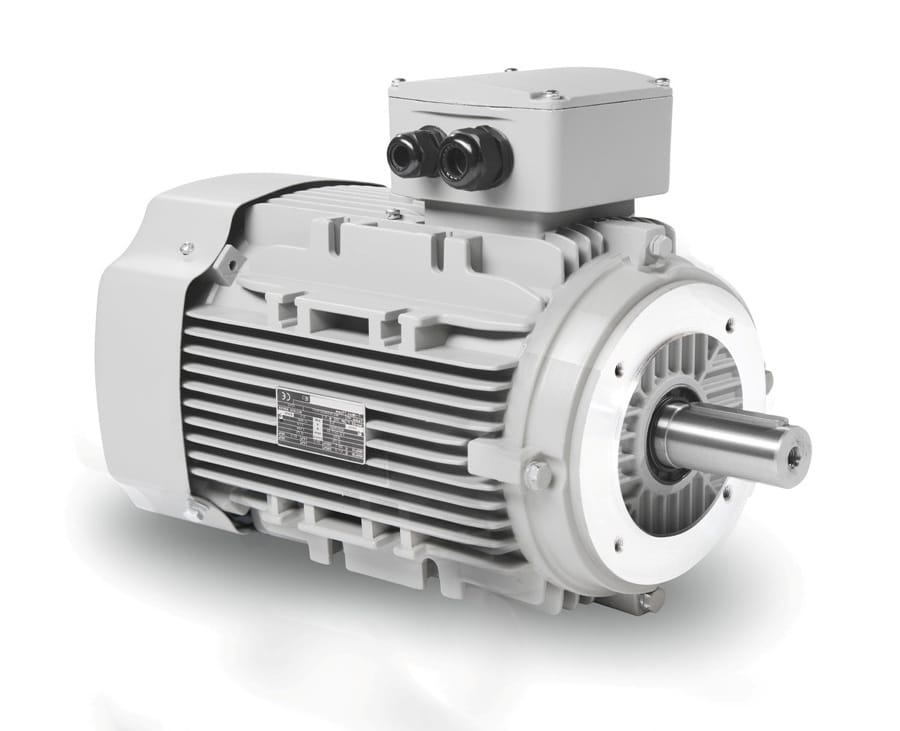

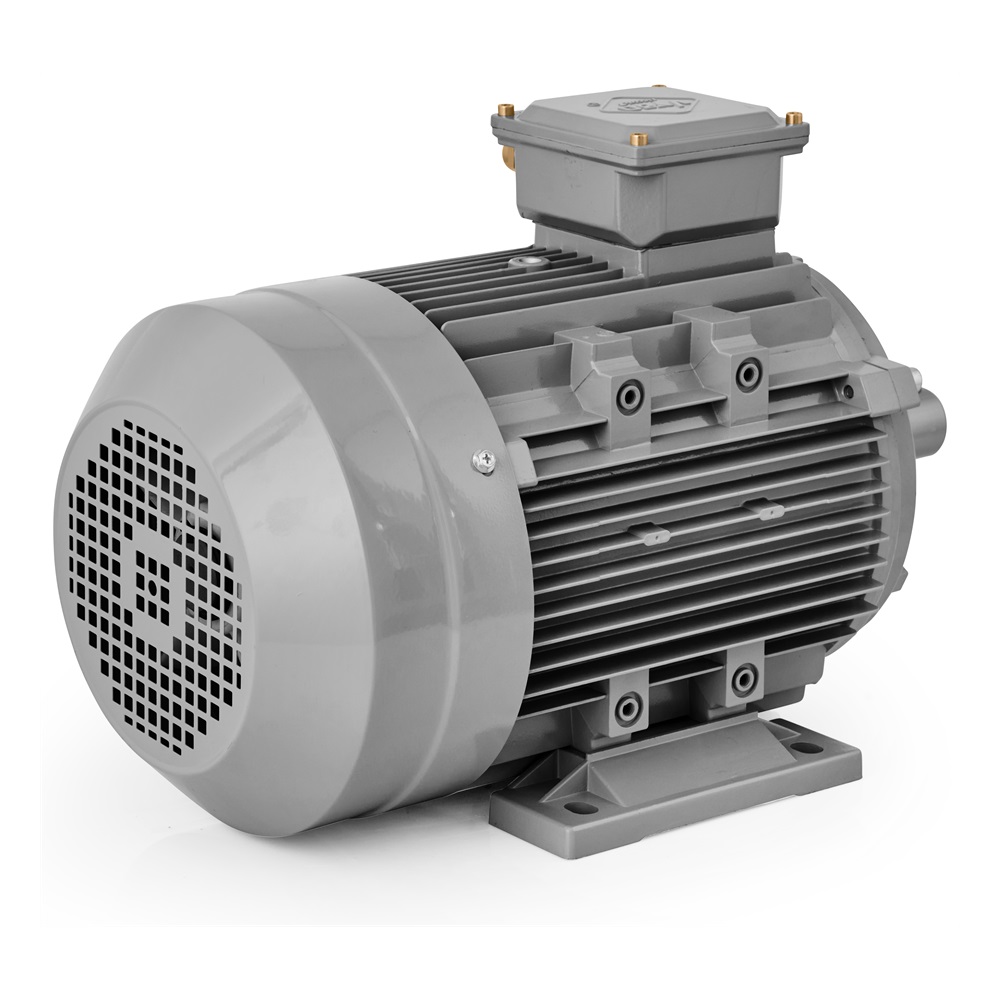

Model 1AL-160L-4 je vhodný pro spouštění DOL, pro řízení frekvenčním měničem i pro softstartér. Provozní faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňují nasazení při nepřetržitém chodu i v přerušovaných sekvencích. Pro elektrické připojení jsou připraveny kabelové průchodky 2-M40X1.5. Hmotnost balení 100 kg podporuje plánování manipulace při montáži, transportu i servisní výměně. Série 1AL OPTIMAL je dlouhodobě oblíbená pro velmi dobrý poměr kvality a ceny a široké možnosti montáže včetně provedení IM B3, IM B35, IM B5, IM B14, IM B34. Tam, kde je potřebný spolehlivý výkon 15 kW a stabilní chod v pravidelném průmyslovém provozu, představuje tento elektromotor profesionální řešení.
