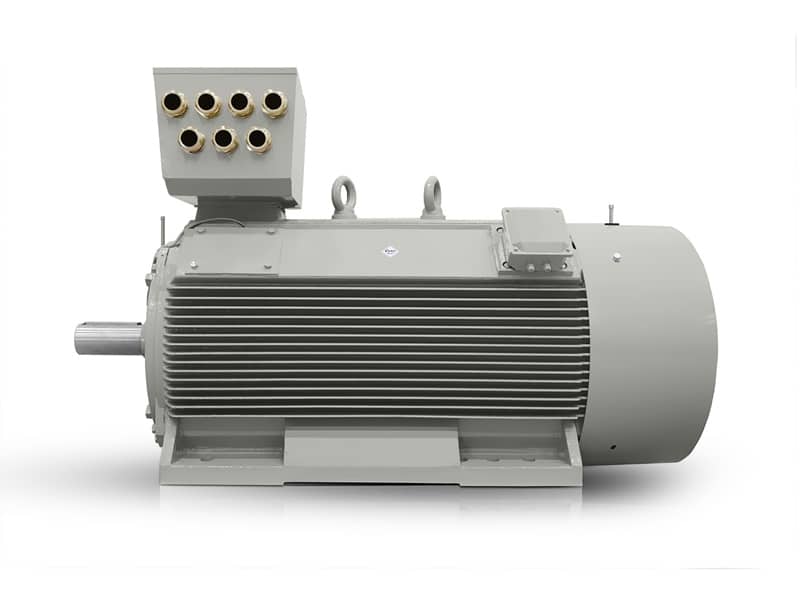

Typ elektromotoru: H17RL-450X5-6 1000KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 450X5-6 |
| Rám (mm) | 450 |
| Elektrická dáta | |
| Výkon (kW) | 1000 |
| Jmenovitý proud 400 V (A) | 1746 |
| Jmenovitý proud 690 V (A) | 1016 |
| Rychlost (rpm) | 990 |
| Frekvence (Hz) | 50 |
| Poly | 6 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 9646 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 100 |
| Ist/In (%) | 700 |
| Externí rozběhová setrvačnosť (kg*m2) | 983 |
| Moment setrvačnosti GD2 (kg*m2) | 98,8 |
| Výkonnost | |
| Efektivita (%) | 96,1 |
| Účiník (100%) | 0,86 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | H |
| Zvýšení teploty (oteplení) | F |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 5780 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | Měděná pásovina |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6328C3/6328C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
H17RL 450X5-6 pro vysokou hustotu výkonu v průmyslovém provozu
H17RL 450X5-6 je řešení pro provozy, kde má elektromotor 900 ot./min dodávat vysoký točivý moment bez zbytečného nároku na prostor. V segmentu velkých procesních pohonů rozhoduje hustota výkonu, plynulost záběru a schopnost pracovat v ustáleném režimu dlouhé hodiny. Proto je tento třífázový elektromotor navržen pro aplikace, ve kterých se výkon přenáší přes robustní hřídel, stabilní uložení a odolnou konstrukci.
V praxi se osvědčí tam, kde je potřeba spojit přesnou regulaci s rezervou pro rozběhy i dlouhodobou zátěž. VYBO Electric tímto provedením oslovuje provozovatele, kteří vyžadují spolehlivý základ pro procesní technologie v náročných podmínkách.
Robustní litinová konstrukce pro těžký průmysl
Litinová kostra dává motoru stabilitu, která je v hutnictví, hornictví nebo ve výrobě s vibracemi rozhodující. Vysoká mechanická odolnost pomáhá udržet geometrii stroje i při dlouhém zatížení a při častých startech. To je přínos zejména v místech, kde se zařízení musí spolehnout na přesné uložení ložisek a minimální deformace těla motoru.
Takové provedení snižuje nároky na servisní zásahy, protože odolná kostra lépe snáší dynamické síly při rozběhu i při provozu s proměnlivou zátěží. U velkých průmyslových pohonů je to rozdíl, který se promítá do delší životnosti celé sestavy.
Odolnost při nepřetržité zátěži
U třífázových elektromotorů v nepřetržitých procesech je důležitá také odolnost vůči tepelnému namáhání a mechanickému cyklování. Vysoká třída izolace spolu s vhodným tepelným managementem pomáhá udržet stabilní provoz i v aplikacích s vysokou setrvačností soustavy.
Tento nízkonapěťový elektromotor je proto vhodný pro technologie, kde se očekává dlouhý běh bez zbytečných prostojů a s důrazem na opakovatelné provozní podmínky.
Kompaktní výkon pro náročné pohony s omezeným prostorem
Kompaktní výkon je podstatný tehdy, když má motor dodat mimořádný výkon v omezeném montážním prostoru. U tohoto provedení se vysoká výkonová hustota promítá do praktické výhody při návrhu základů, krytování i napojení na technologický celek. Montážní tým tak pracuje s menší zástavbovou rezervou, ale bez kompromisu v silovém potenciálu pohonu.
Pro provozovatele to znamená jednodušší začlenění do stávajících linek, zejména pokud jde o modernizaci starších jednotek nebo o náhradu pohonu s vyššími nároky na točivý moment. I proto je elektromotor 900 ot./min od VYBO Electric často vybírán do úloh, kde je prostor na stroji limitujícím faktorem.
Volba třídy účinnosti pro provozní náklady
Možnost volby třídy účinnosti umožňuje přizpůsobit motor cílům konkrétní technologie. Dostupná řešení IE3, IE4 a IE5 dávají prostor sladit investiční zadání s očekávanou spotřebou energie a s režimem využití zařízení. V praxi to ocení zejména energeticky náročná výroba, kde každá optimalizace účinnosti ovlivňuje dlouhodobé náklady.
Ve velkých továrnách se tak otevírá prostor pro přesnější plánování provozu a pro lepší kontrolu energetické bilance linky. Třífázové elektromotory v této výkonové třídě proto nejsou jen náhradou pohonu, ale také nástrojem pro řízení spotřeby v celém technologickém řetězci.
Typické aplikace v procesních a energetických celcích
Tento třífázový elektromotor se uplatní v míchacích a homogenizačních linkách, drtičích primární suroviny, pásových dopravnících s dlouhou trasou, čerpacích stanicích pro technologickou vodu, ventilátorech hlavních odsávacích systémů, extrudérech pro zpracování polymerů, mlýnech v cementárnách a v kompresorových jednotkách pro průmyslové rozvody vzduchu.
V každé z těchto úloh rozhoduje spolehlivý přenos výkonu, stabilní otáčky a vhodně zvolená provozní rezerva. Tisíce spokojených zákazníků firmy VYBO Electric potvrzují, že u velkých pohonů má smysl stavět na řešení, které zvládá dlouhodobé zatížení i servisní kontinuitu.
Pokud potřebujete motor pro náročný provoz, kontaktujte nás.
Servisní jistota a technické uložení pro dlouhý běh
Při návrhu pohonu je důležitá také mechanická stránka uložení. Ložiska DE i NDE v provedení 6328C3 jsou zvolena tak, aby podpořila stabilitu rotoru při vyšší zátěži a aby pomohla udržet přesný chod i při delších provozních intervalech. Z pohledu údržby je výhodou také to, že motor počítá s prostorem pro servisní přístup v průmyslovém prostředí.
V těžkém průmyslu se tak získává pohon, který respektuje požadavky na spolehlivost, montážní přizpůsobivost i energetické plánování. Ve spojení s výrobou VYBO Electric jde o řešení, které je připraveno na podmínky velkých procesních pohonů bez potřeby improvizací při provozu.
