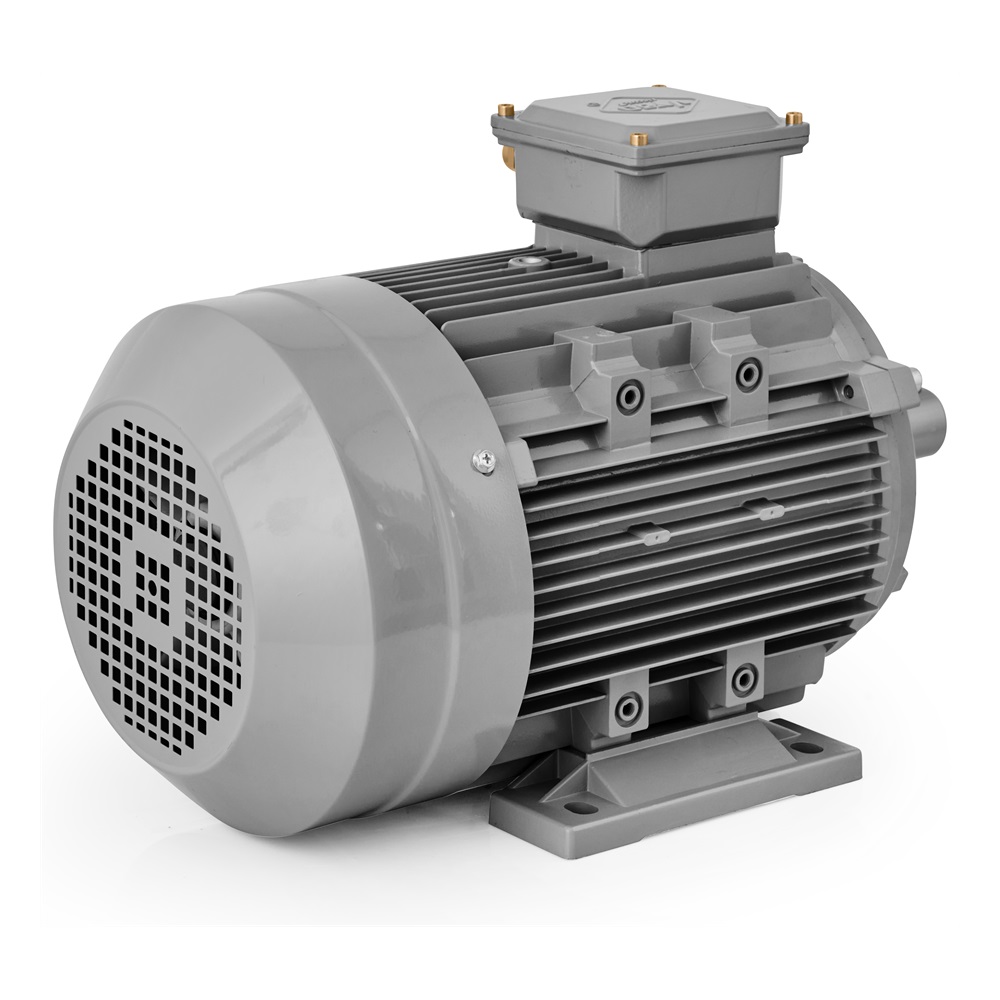

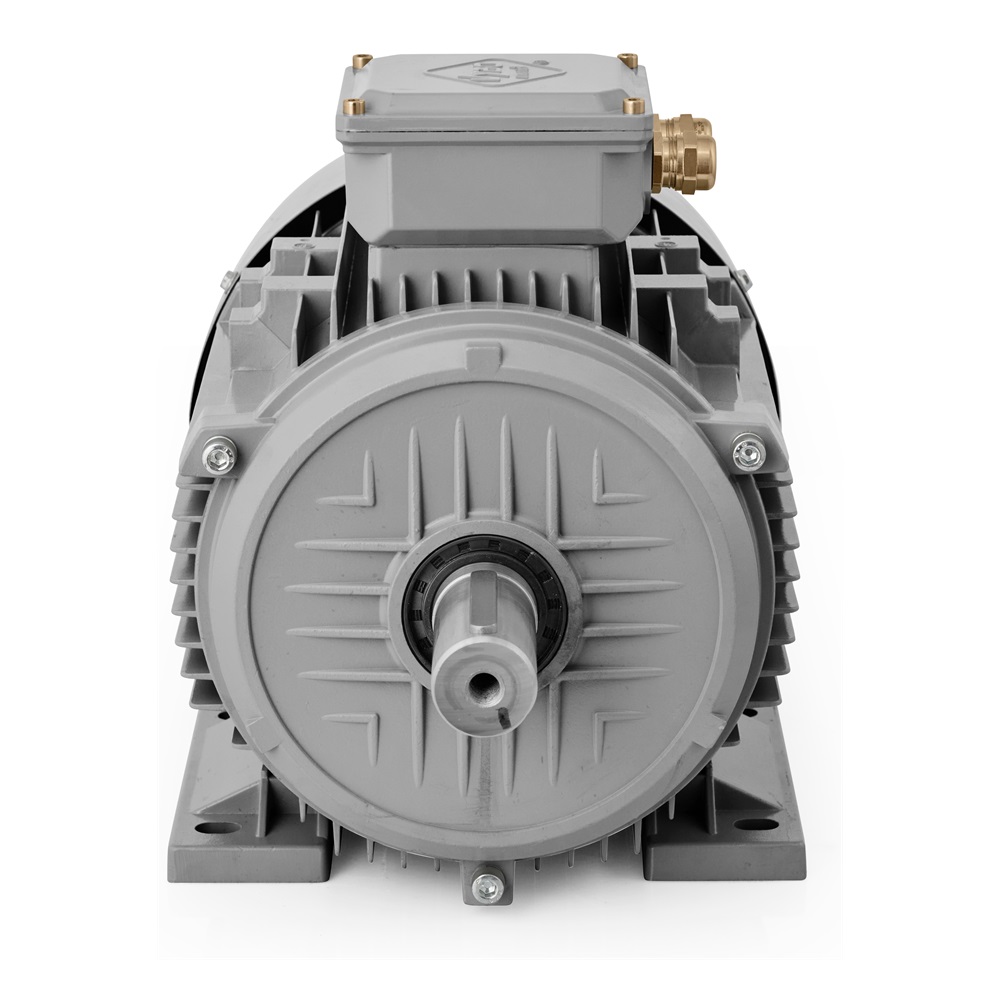

Elektromotor 4 kW, 960 ot./min, 400 V, 1AL-132M1-6

Dlouhý popis produktu

Elektromotor 1AL-132M1-6 pro přesné zařazení do třífázového provozu

Elektromotor 1AL-132M1-6 od VYBO Electric je 6-pólový třífázový model se jmenovitým napětím 400/690 V, frekvencí 50 Hz a jmenovitými otáčkami 960 ot./min. Právě tato kombinace určuje jeho pracovní charakter. Motor je vhodný tam, kde má pohon pracovat plynule, bez zbytečně rychlého nástupu a s dobrým provozním klidem během celé směny. V zařízeních, která potřebují stabilní rytmus, je takový chod praktický při rozběhu i při dlouhodobém zatížení. Výkon 4 kW dává tomuto provedení dobrý základ pro technologie, kde se od pohonu očekává souvislá práce a spolehlivá spolupráce s mechanickou částí stroje.

Zapojení △/Y usnadňuje zařazení do běžných průmyslových soustav. Elektromotor je vhodný pro DOL, pro řízení frekvenčním měničem i pro provoz se softstartérem. To je důležité v případech, kdy je u jedné aplikace vyžadováno jednoduché pevné připojení a u jiné jemnější rozběh nebo regulovaný chod. V praxi to rozšiřuje možnosti nasazení v technologiích, kde se mění pracovní režim, startovací podmínky nebo požadavek na plynulost procesu.

Co tento model přináší v reálném provozu

Šestipólové provedení s otáčkami 960 ot./min se přirozeně hodí do zařízení, kde má být pohyb čitelný a vyrovnaný. Proto se elektromotor 1AL-132M1-6 dobře uplatní například v recirkulačních čerpadlech, v míchacích nádobách, ve vzduchotechnických jednotkách, v bubnových mechanismech, v pásových dopravnících, ve filtračních sestavách, v sušicích agregátech, v balicích pracovištích, v odsávacích systémech i ve třídicích technologiích. V některých provozech je přínosem klidnější chod při ustálené zátěži. Jinde zase to, že motor dobře reaguje na řízení měničem a pomáhá lépe sladit pohon s pracovním cyklem zařízení.

Motor je určen pro parabolickou nebo lineární křivku zatížení, takže se hodí pro aplikace s průběžným odporem i pro procesy, kde se zátěž mění podle provozního bodu. U ventilace a čerpání je to důležité pro stabilitu soustavy. U dopravy a míchání zase pro pravidelné chování mechaniky. Setrvačnost rotoru 0,0357 kg/m² podporuje vyváženou odezvu při rozběhu i při řízení. Pohon tak nepůsobí zbytečně tvrdě a zároveň neztrácí čitelnost při změně pracovního stavu.

Rozběh, moment a elektrické chování

Při rozběhu nabízí motor poměr rozběhového momentu 2,1. To pomáhá překonat počáteční odpor zařízení bez nejistého náběhu. Poměr zvratného momentu 2,1 podporuje stabilitu chodu v situacích, kdy se zatížení krátkodobě mění nebo kolísá. Poměr rozběhového proudu 6,5 je důležitý pro návrh jištění a správné dimenzování elektrické větve. Jmenovitý proud je 9,5 A při 400 V. Tyto údaje pomáhají při návrhu rozvaděče, ochranných prvků i samotného způsobu uvedení do provozu.

Provozní faktor 1,0 odpovídá stabilnímu pracovnímu nasazení v jmenovitých podmínkách. Provozní režimy S1, S2, S3 a S4-S9 dávají tomuto modelu široké možnosti použití. Může pracovat v trvalém režimu i v přerušovaných cyklech, podle toho, jak je nastavena konkrétní technologie. V zařízeních s opakovaným startem je to důležité pro jistotu při každém dalším cyklu. V linkách s trvalým chodem zase pro dlouhodobou provozní stabilitu.

Mechanické řešení a připravenost k montáži

Rám 132 mm poskytuje pevnou základnu pro průmyslová zařízení, kde se od motoru očekává pravidelné zatížení a mechanická jistota. Na straně DE i NDE jsou osazena ložiska 6308-2Z, která podporují spolehlivé uložení rotoru při každodenním provozu. Mazivo na lithiové bázi č. 2 je vhodné pro běžné provozní podmínky v průmyslu. Vyvážení s polovičním perem usnadňuje korektní spojení s řemenicí, spojkou nebo dalším přenosovým prvkem.

Součástí provedení jsou kabelové průchodky 2-M32X1.5, což pomáhá při čistém přivedení napájení. Směr otáčení je možný v obou směrech, proto se motor dobře přizpůsobí i zařízením, kde se finální uspořádání pohonu řeší až při montáži. Hmotnost balení 50 kg a rozměry balení 540 × 290 × 340 mm usnadňují plánování manipulace, skladování i přípravy osazení do technologie.

Odolnost a pracovní podmínky

Motor pracuje s krytím IP55 a chlazením IC411. To pomáhá při nasazení v běžném průmyslovém prostředí, kde se vyskytuje prach, provozní vlhkost a delší pracovní cykly. Izolační třída F a nárůst teploty B podporují spolehlivý tepelný režim. Model je určen pro okolní teplotu do +65 °C a pro nadmořskou výšku do 1000 m. Vibrace 2,8 mm/s při stupni vibrací třídy A přispívají ke kultivovanému chodu, což je důležité zejména tam, kde motor spolupracuje s přesnějšími částmi technologie.

V platformě 1AL OPTIMAL představuje tento model profesionální řešení pro široké použití v průmyslu. Série je navržena jako nízkonapěťová platforma v hliníkovém rámu, s důrazem na rychlé uvedení do provozu, odzkoušenou kvalitu a velmi dobrý poměr kvality a ceny. Podle potřeby jsou dostupná montážní provedení IM B3, IM B35, IM B5, IM B14 a IM B34.

Vyvážený pohon pro technologie s pravidelným režimem

Elektromotor 1AL-132M1-6 je vhodný tam, kde se od pohonu očekává plynulost, pevné mechanické řešení a spolehlivé elektrické zařazení do provozu. V technologiích s důrazem na stabilní pracovní rytmus přináší jistotu při rozběhu, dobrou připravenost na řízení i konstrukční provedení, které odpovídá každodennímu průmyslovému nasazení.
