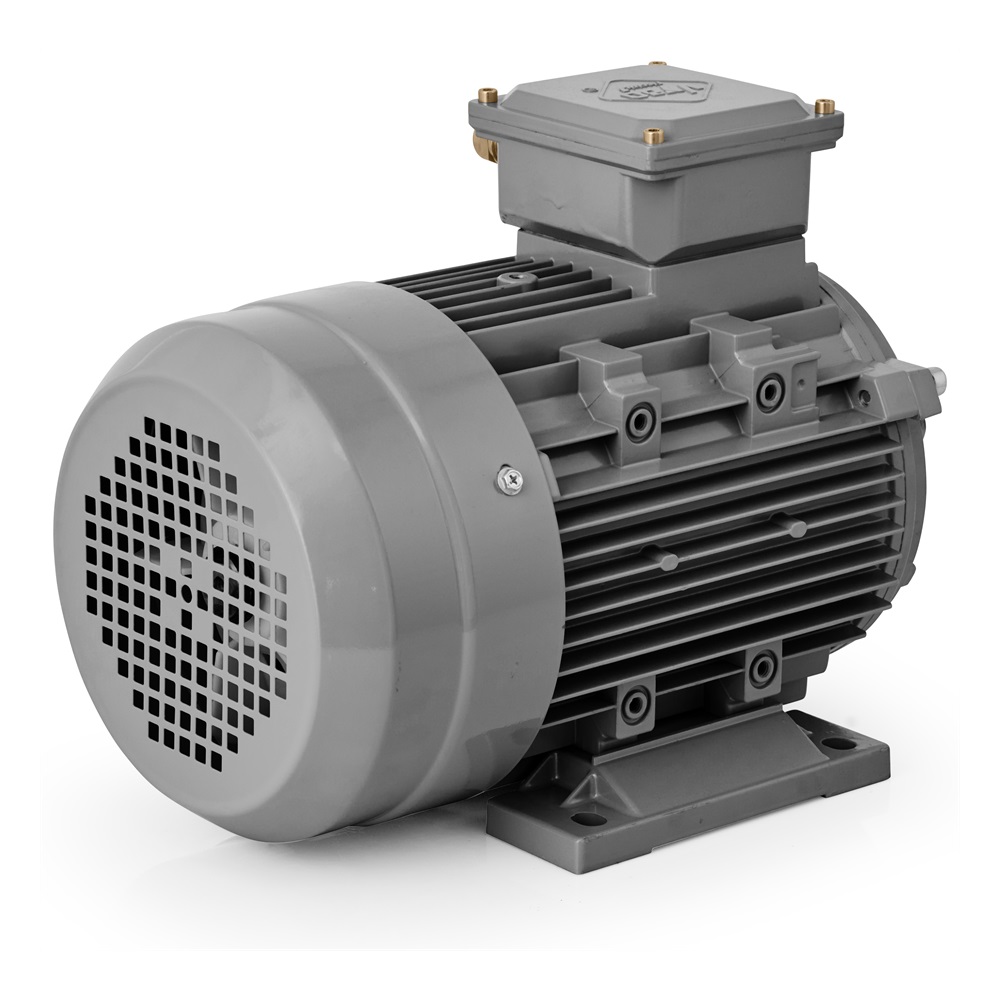

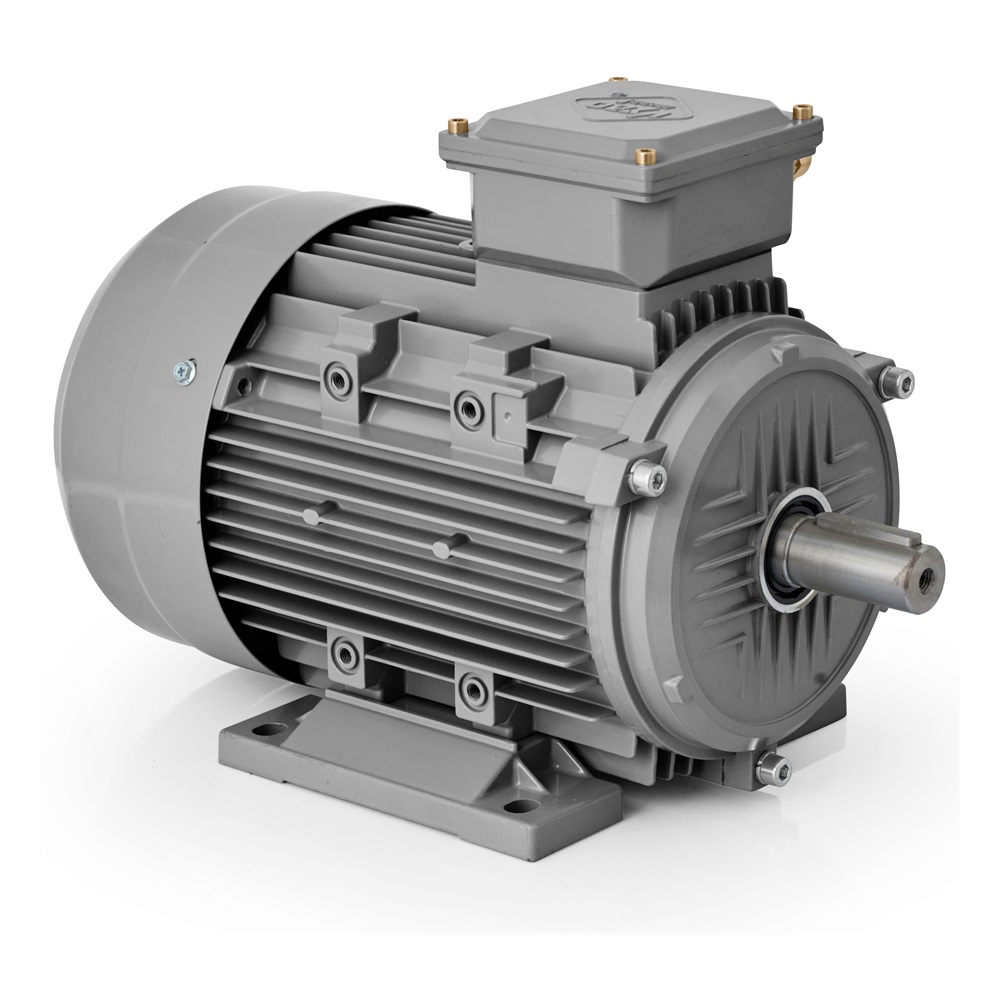

Elektromotor 1,5 kW, 920 ot./min, 400 V, 1AL-100L-6

Dlouhý popis produktu

Elektromotor 1AL-100L-6 pro technologie, kde rozhoduje klidný chod a jistá montáž

Elektromotor 1AL-100L-6 od VYBO Electric je 6-pólový třífázový motor s výkonem 1,5 kW, určený pro zařízení, která potřebují plynulý přenos výkonu a vyrovnaný pracovní rytmus. Jmenovité otáčky 920 ot./min při frekvenci 50 Hz předurčují tento model pro provozy, kde se oceňuje stabilní chod bez zbytečně rychlé reakce pohonu. Takový charakter je vhodný pro ventilátory, odsávací sestavy, oběhová čerpadla, míchací jednotky, dopravníkové tratě, filtrační technologie, balicí zařízení, třídicí linky, dávkovací uzly i různé pomocné mechanismy v průmyslu a v technických zařízeních budov.

Osová výška 100 mm dává motoru dobrý základ pro všestranné nasazení ve strojích, kde má být pohon dostatečně pevný, ale stále rozumně kompaktní. Právě v této velikosti se často řeší rovnováha mezi montážní jistotou, prostorem v zařízení a provozní spolehlivostí. Model 1AL-100L-6 proto dobře zapadá do technologií, které pracují denně, opakovaně a vyžadují stabilní mechanický projev.

Montážní řešení a připravenost k osazení

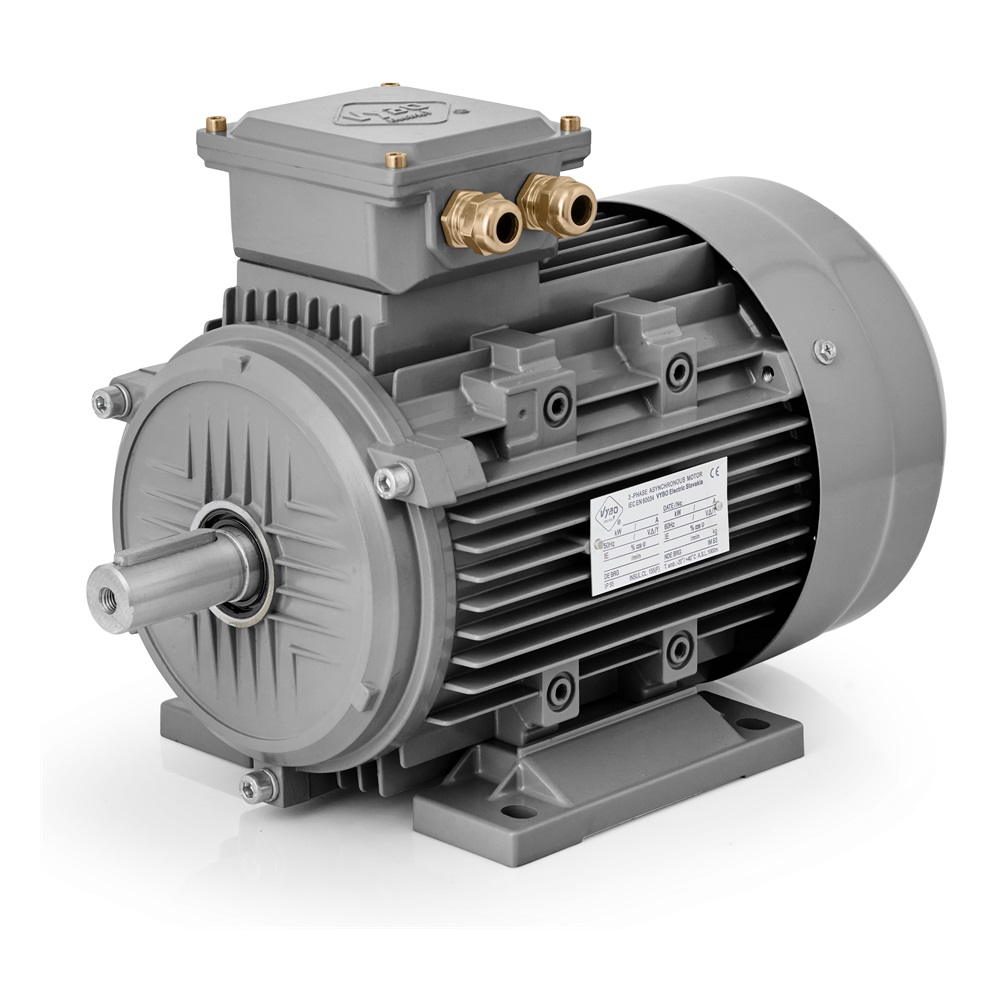

Při montáži hraje důležitou roli nejen výkon, ale také to, jak přirozeně se motor začlení do stroje. Vyvážení s polovičním perem pomáhá při korektním spojení s řemenicí, spojkou nebo dalším přenosovým prvkem. Součástí provedení jsou kabelové průchodky 2-M25X1.5, což usnadňuje čisté přivedení napájení a uspořádané vedení kabeláže v technologickém celku. Směr otáčení je možný v obou směrech, proto se motor dobře přizpůsobí i zařízením, kde se konečné uspořádání pohonu určuje až při montáži nebo při oživování linky.

Hmotnost balení 23 kg a rozměry balení 405 × 230 × 295 mm jsou praktické z pohledu logistiky, skladování i manipulace před osazením. V servisních a montážních podmínkách je důležité, že motor lze zařadit do provozu bez zbytečných komplikací. Série 1AL OPTIMAL je navržena právě s důrazem na rychlé uvedení do provozu, odzkoušenou kvalitu a velmi dobrý poměr kvality a ceny.

Elektrické připojení a řízení v praxi

Motor pracuje s jmenovitým napětím 230/400 V a se zapojením △/Y. Jmenovitý proud dosahuje 6,61 A při 230 V a 3,8 A při 400 V. Tyto hodnoty jsou důležité při návrhu napájení, jištění a při volbě vhodných prvků v rozvaděči. Elektromotor 1AL-100L-6 je vhodný pro přímé spuštění DOL, pro řízení frekvenčním měničem i pro provoz se softstartérem. To rozšiřuje jeho použitelnost od pevných pohonů až po technologie, kde se očekává jemnější rozběh nebo lepší přizpůsobení chodu konkrétnímu procesu.

V praxi je to důležité například u vzduchotechniky, kde se může měnit požadavek na výkon, u čerpadel, kde se sleduje rovnoměrný provoz, nebo u dopravníků a balicích zařízení, kde je výhodou plynulejší náběh. Stejně dobře se tento model uplatní v míchadlech, při cirkulaci kapalin, ve filtračních jednotkách, v sušicích modulech nebo v servisních mechanismech výrobních linek.

Rozběh, moment a chování při zatížení

Poměr rozběhového momentu 2,1 pomáhá motoru při startu překonat počáteční odpor zařízení bez nejistého náběhu. Poměr zvratného momentu 2,0 podporuje stabilitu chodu při kolísání mechanické zátěže. Poměr rozběhového proudu 5,5 je důležitý při technickém návrhu celé soustavy, zejména tam, kde se pohon spouští opakovaně nebo pracuje jako součást kompaktní výrobní linky. Jmenovité otáčky 920 ot./min dávají tomuto modelu provozní charakter, který je vhodný pro technologie s důrazem na rovnoměrnost pohybu, plynulý posuv a klidnější mechanický projev.

Setrvačnost rotoru 0,0069 kg/m² podporuje vyváženou odezvu při startu i při řízení. Motor tak nepůsobí zbytečně tvrdě ani těžkopádně. Je určen pro parabolickou nebo lineární křivku zatížení, takže se přirozeně hodí do aplikací s ustáleným odporem i do sestav, kde se zatížení mění podle pracovního bodu. Provozní režimy S1, S2, S3 a S4-S9 dávají prostor pro trvalý chod i přerušovaný provoz podle charakteru technologie.

Ochrana, chlazení a mechanická stabilita

V průmyslových podmínkách je zásadní, aby motor zvládal běžné provozní vlivy bez zbytečných omezení. Krytí IP55 pomáhá chránit vnitřní části před prachem a provozní vlhkostí. Chlazení IC411 podporuje stabilní tepelný režim i při pravidelném zatížení. Izolační třída F a nárůst teploty B vytvářejí vhodný základ pro dlouhodobý provoz. Motor je určen pro okolní teplotu do +65 °C a pro nadmořskou výšku do 1000 m.

Na straně DE i NDE jsou použita ložiska 6206-2Z, která podporují spolehlivé uložení rotoru a klidný mechanický chod. Mazivo na lithiové bázi č. 2 je vhodné pro standardní průmyslové podmínky. Vibrace 2,8 mm/s při stupni vibrací třídy A pomáhají udržet kultivovaný provozní projev, což je důležité zejména u strojů s přesnějším uložením mechaniky nebo u technologií, kde na pohon navazují citlivější části zařízení.

Spolehlivý pohon pro každodenní nasazení

Elektromotor 1AL-100L-6 spojuje výkon 1,5 kW, jmenovité otáčky 920 ot./min, krytí IP55 a flexibilitu při zapojení i řízení. Je vhodný pro provozy, které potřebují stabilní 6-pólový motor s jistým rozběhem, dobrou montážní připraveností a vyrovnaným pracovním projevem. VYBO Electric tímto modelem nabízí profesionální elektromotor, který přirozeně zapadne do průmyslových zařízení s důrazem na spolehlivost, plynulost a dlouhodobou provozní jistotu.
