Datový list pre třífázové elektromotory

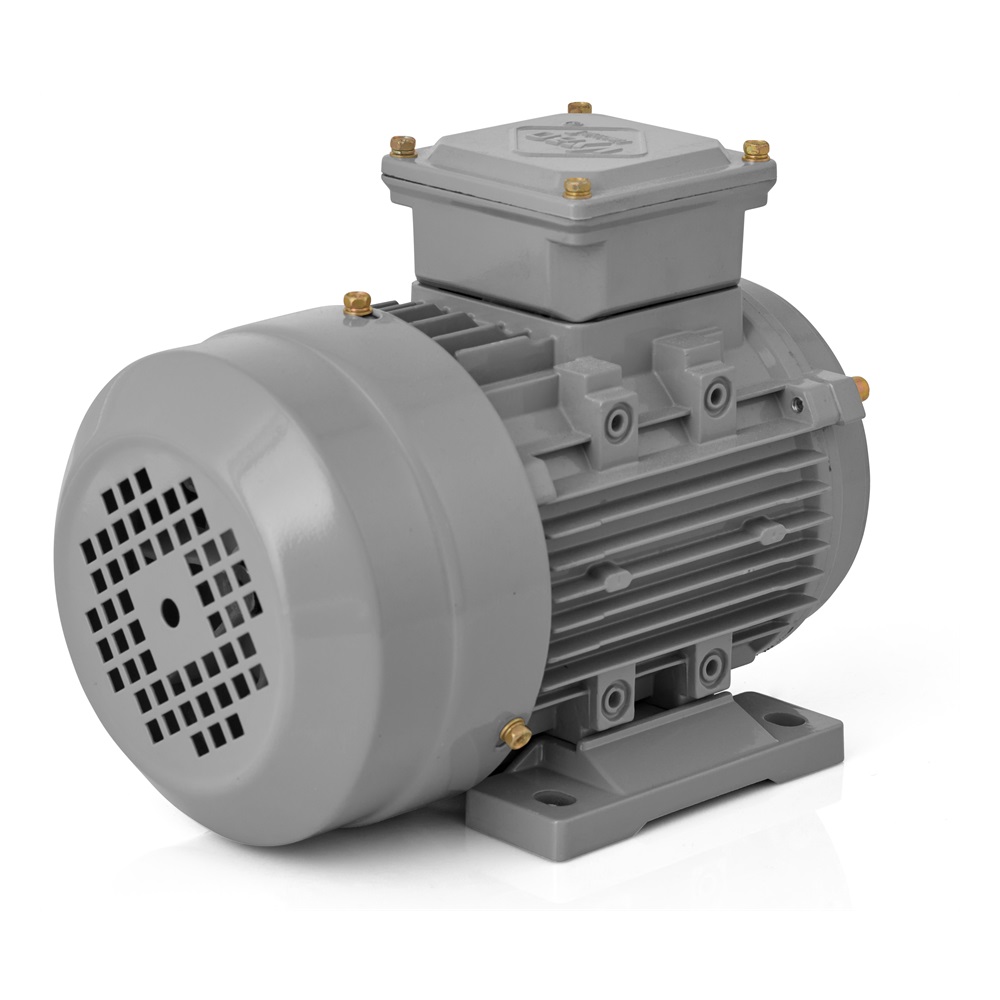

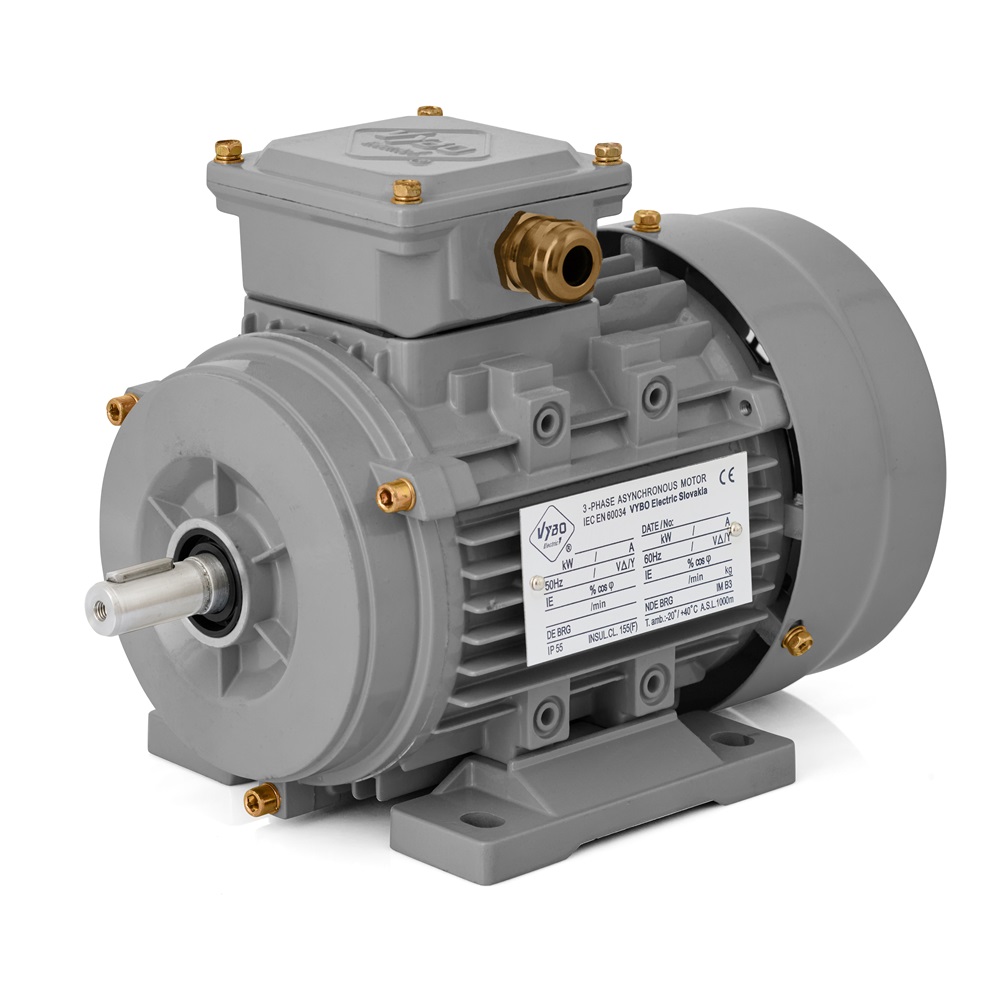

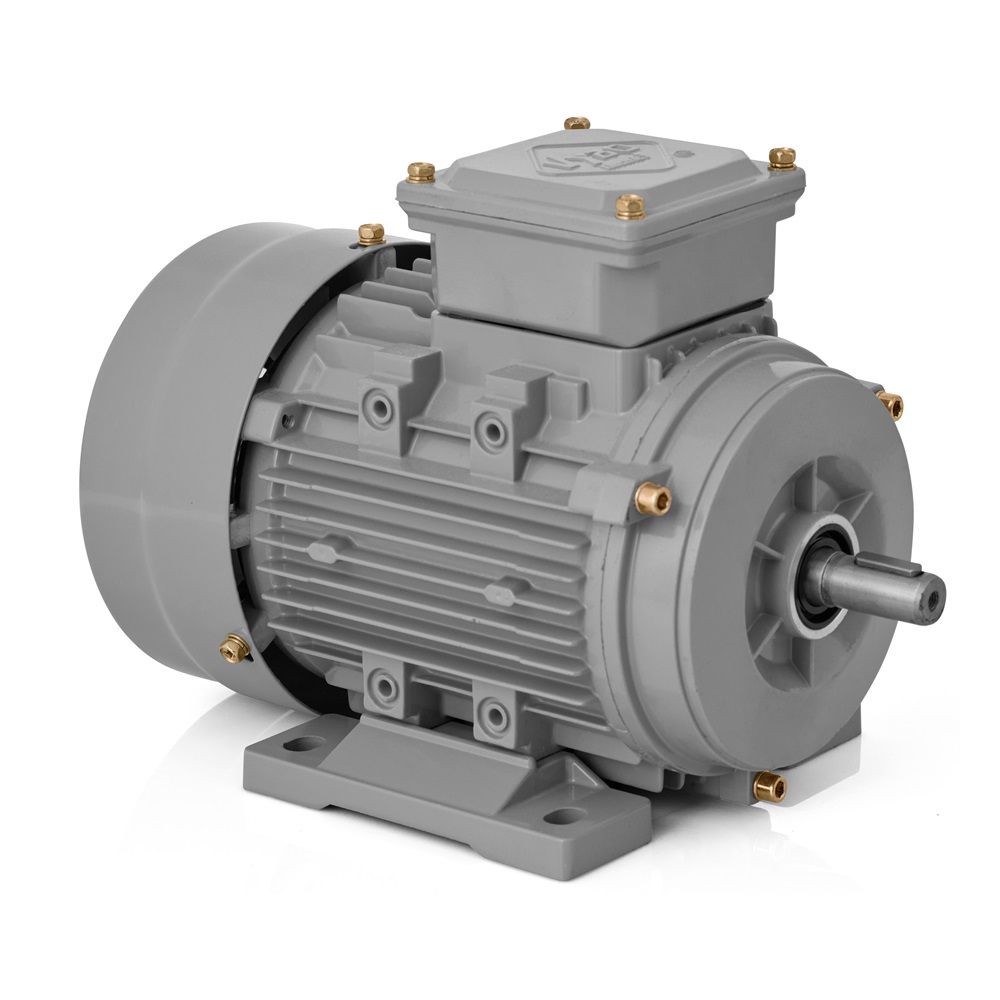

Typ elektromotoru: 1AL-562-4, 0,09 kW
| Všeobecná data | |
| Typ | 1AL-562-4 |
| Rám (mm) | 56 |
| Elektrická data | |
| Výkon (kW) | 0,09 |
| Jmenovitý proud 230 V (A) | 0,54 |
| Jmenovitý proud 400 V (A) | 0,31 |
| Rychlost (rpm) | 1300 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 230/400 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT): | 2,1 |
| Poměr rozběhového proudu (LRA/RLA): | 4 |
| Výkonnost | |
| Efektivita (100%) | 58 |
| Účinník (100%) | 0,72 |
| Příslušenství | |
| – | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | +65°C |
| Instalační nadmořská výška | do 1000 m |
| Mechanická data | |
| Zvýšení teploty | B |
| Instalace | IM B3, IM B35, IM B5, IM B14, IM B34 |
| Provozní faktor | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IP55 |
| Izolační třída | F |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 4 |
| Rozměry balení (mm) | 220*130*175 |
| Hlučnost (dB) | 48 |
| Setrvačnost rotoru (kg/m2) | 0,0004 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M20X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6201-2Z/6201-2Z |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Malý elektromotor, který lze snadno začlenit do stroje
Elektromotor 1AL-562-4 ze série 1AL OPTIMAL je určen pro třífázové pohony, u nichž rozhoduje kompaktní rám, stabilní chod a bezproblémové osazení do menších technologických celků. Při výkonu 0,09 kW, napětí 230/400 V a zapojení Δ/Y nabízí vyváženou kombinaci rozměrů a provozní jistoty. Jde o 4-pólový elektromotor s jmenovitými otáčkami 1300 ot./min při frekvenci 50 Hz, osazený v rámu velikosti 56. Právě tento formát bývá praktický tam, kde konstrukce stroje neponechává mnoho volného místa, ale zároveň je vyžadován plnohodnotný průmyslový pohon.
Model 1AL-562-4 nachází přirozené uplatnění v dávkovacích zařízeních, etiketovacích modulech, malých pásových dopravnících, balicích mechanismech, třídicích jednotkách, laboratorních míchadlech, lehkých ventilátorech, kompaktních čerpadlech, posuvech, uzavíracích systémech i v menších automatizačních sestavách. V těchto aplikacích je podstatné, že motor nevyžaduje robustní prostor, pracuje kultivovaně a dá se dobře sladit s mechanikou zařízení i s řízením linky.
Technické údaje, které mají přímý význam v provozu
- Výkon: 0,09 kW
- Jmenovité otáčky: 1300 ot./min
- Napětí: 230/400 V
- Jmenovitý proud: 0,54 A při 230 V, 0,31 A při 400 V
- Účinnost: 58 %
- Účiník: 0,72
- Poměr rozběhového momentu: 2,1
- Poměr zvratného momentu: 2
- Poměr rozběhového proudu: 4
- Moment setrvačnosti rotoru: 0,0004 kg/m²
- Hlučnost: 48 dB(A)
- Vibrace: 2,8 mm/s, třída A
Taková kombinace se hodí všude tam, kde se očekává předvídatelný rozběh a klidný mechanický projev. Nízká hlučnost 48 dB(A) pomáhá v uzavřených strojích, na montážních pracovištích i v technologiích umístěných blíže k obsluze. Moment setrvačnosti 0,0004 kg/m² je příznivý pro mechanismy, které často startují, zastavují nebo se pohybují v kratších pracovních cyklech. U linek s opakovaným dávkováním, s krokovým posuvem nebo s jemným mechanickým přenosem to bývá praktická výhoda.
Provoz, řízení a pracovní režimy
Elektromotor 1AL-562-4 je vhodný pro spouštění DOL, pro řízení frekvenčním měničem i pro softstartér. To umožňuje jednoduché začlenění do zařízení, kde stačí přímý rozběh, ale i do systémů, v nichž je požadován jemnější náběh nebo lepší kontrola rychlosti. Směr otáčení je možný v obou směrech, což rozšiřuje možnosti použití u reverzačních mechanismů, dopravních modulů s obousměrným pohybem či u strojů, kde se směr pracovního cyklu mění podle fáze procesu.
Provozní režimy S1, S2, S3, S4-S9 dávají tomuto modelu široký prostor pro nasazení. Může běžet nepřetržitě, zvládá i přerušovaný provoz a vyhovuje cyklům, v nichž se kombinuje rozběh, zatížení, odstávka a opětovné spuštění. Provozní faktor 1,0 je vhodný pro standardní průmyslové podmínky, kde je vyžadována stabilita, nikoli zbytečně komplikované nastavování.
Konstrukce série 1AL OPTIMAL
Série 1AL OPTIMAL patří mezi nejprodávanější elektromotory od VYBO Electric a v průmyslu má více než 30 000 instalovaných kusů. Jde o nízkonapěťové elektromotory v hliníkovém rámu, navržené pro standardní i náročné provozy. U modelu 1AL-562-4 tvoří důležitý základ krytí IP55, které pomáhá chránit motor před prachem a stříkající vodou. Chlazení IC411 podporuje stabilní tepelný režim při delším provozu a spolu s konstrukcí kostry přispívá ke spolehlivému odvodu tepla.
Motor používá izolační třídu F a nárůst teploty B. Je určen pro okolní teplotu až do +65 °C a nadmořskou výšku do 1000 m. Na straně DE i NDE jsou osazena ložiska 6201-2Z a mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Vyvážení s polovičním perem podporuje klidný chod při montáži řemenic, spojek a dalších prvků přenosu výkonu. Pro elektrické připojení jsou připraveny 2-M20X1.5.
Výhodou série je také rychlé a jednoduché uvedení do provozu, velmi dobrý poměr kvality a ceny a široká škála řešení pro různé druhy průmyslu. U 1AL OPTIMAL se přirozeně zmiňují i montážní provedení IM B3, IM B35, IM B5, IM B14, IM B34, což usnadňuje začlenění do rozdílných konstrukčních požadavků. U modelu 1AL-562-4 to vše doplňuje praktická logistika. Rozměry balení jsou 220 × 130 × 175 mm a hmotnost balení 4 kg, takže manipulace při skladování, servisu i výměně pohonu zůstává jednoduchá. Tento elektromotor je proto vhodnou volbou pro menší průmyslové mechanismy, které potřebují kompaktní třífázový pohon s krytím IP55, tichým provozem a ověřeným technickým základem.
