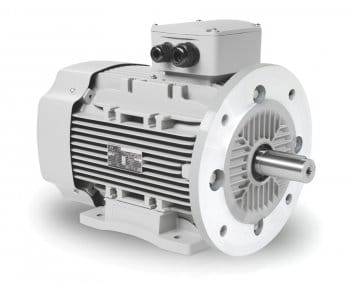

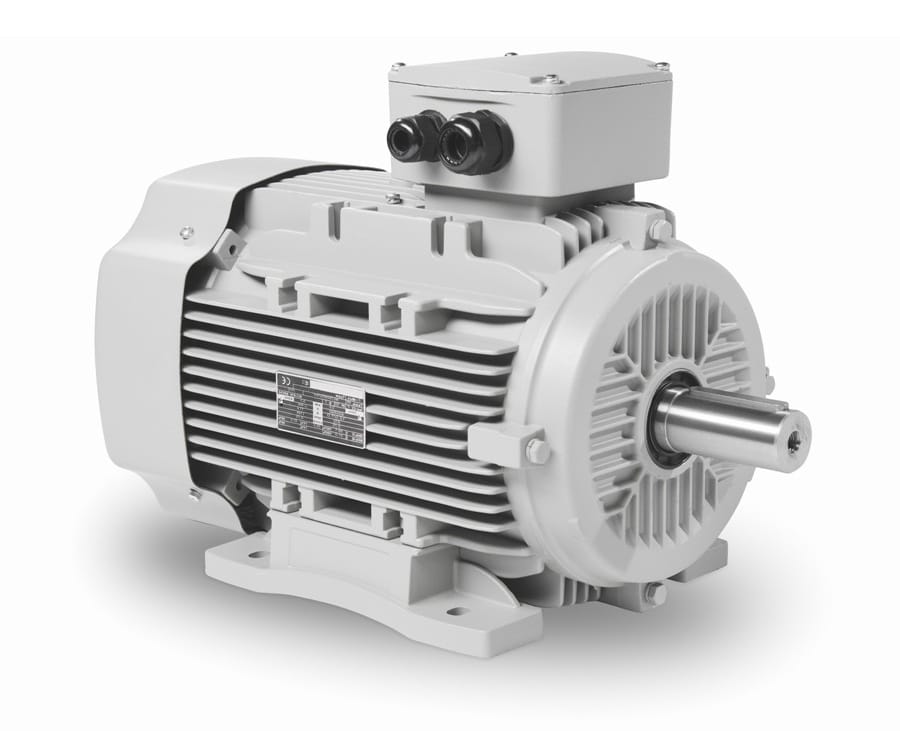

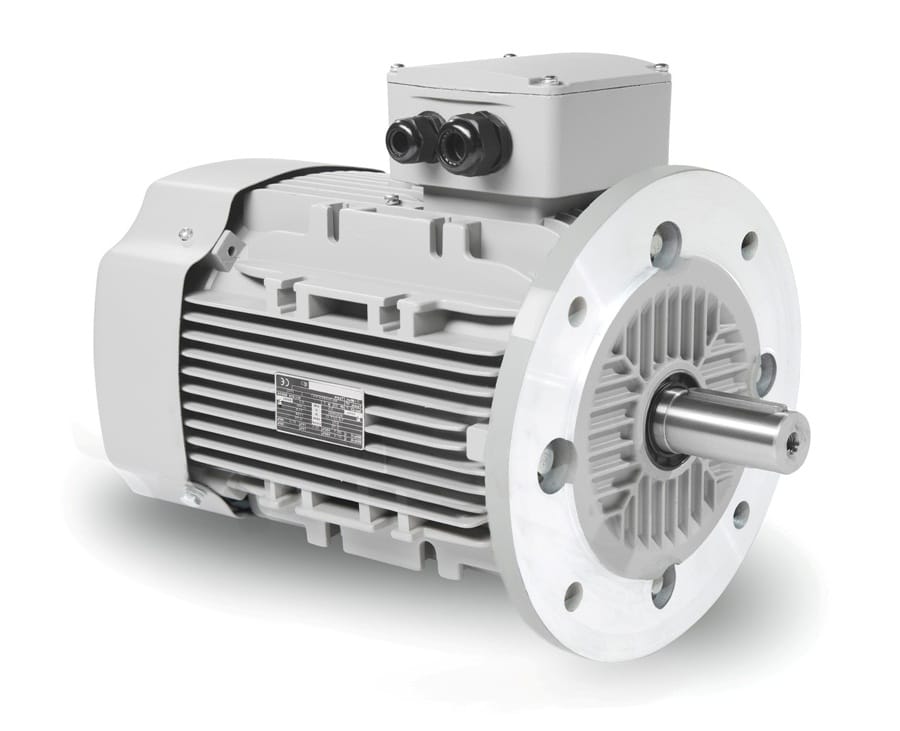

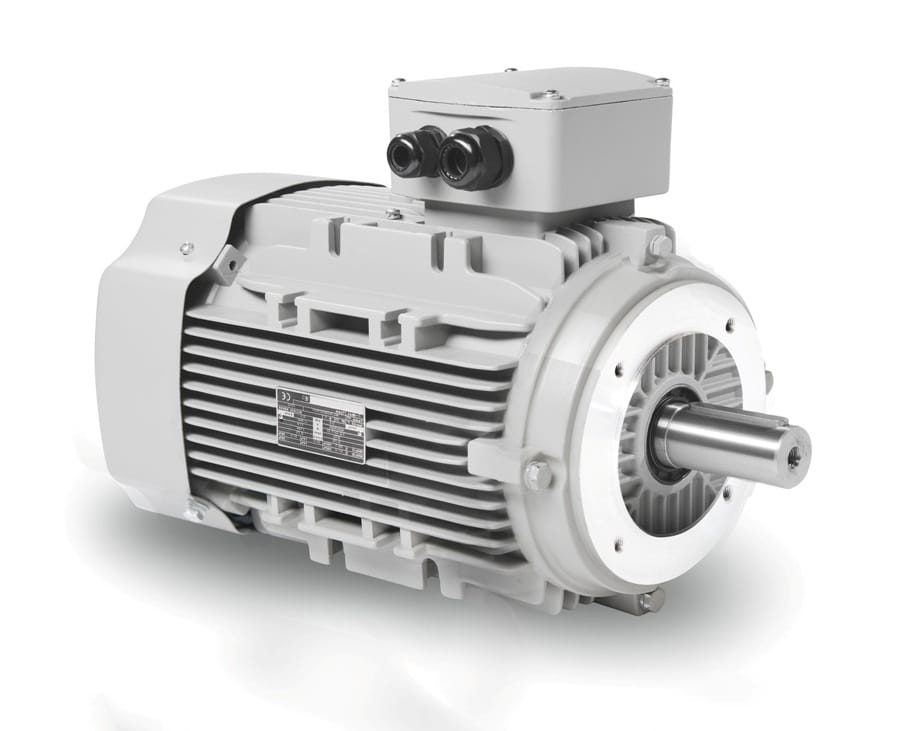

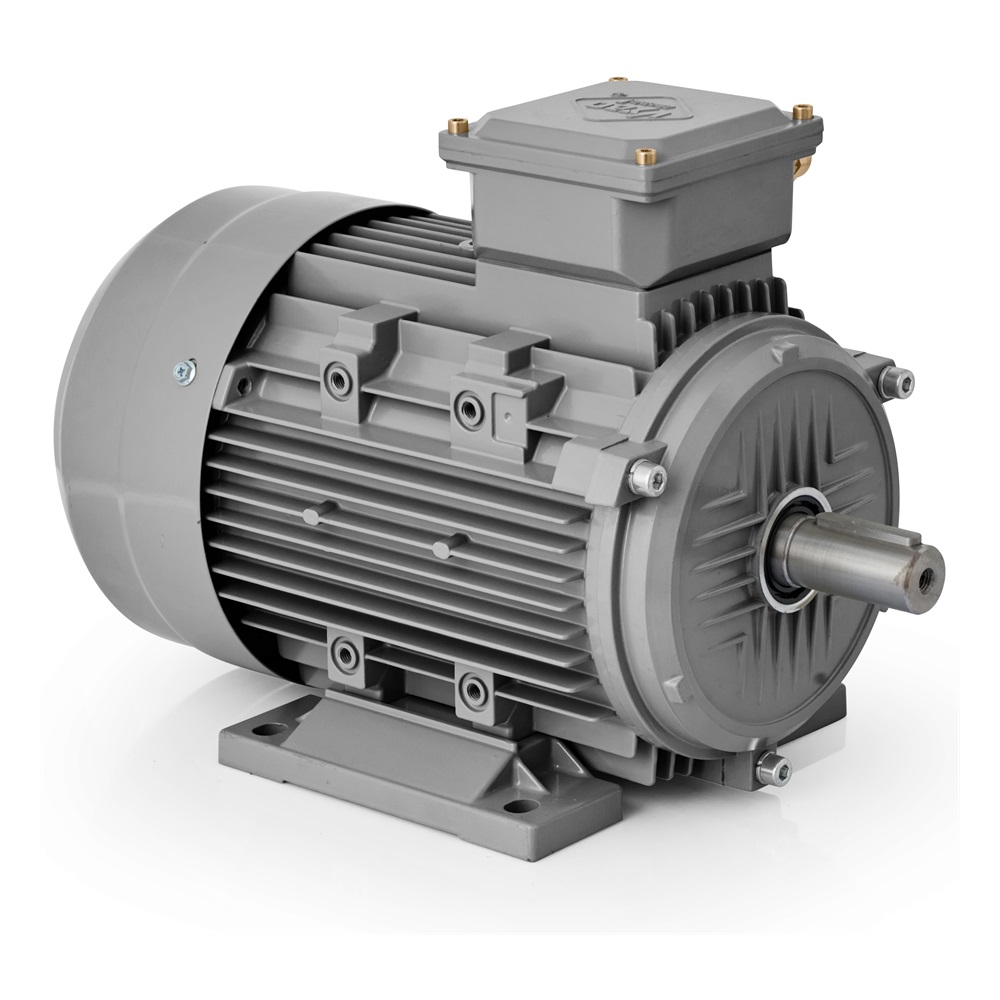

Elektromotor 1,5 kW, 690 ot./min, 400 V, 1AL-112M-8

Dlouhý popis produktu

Spolehlivý 8-pólový pohon pro ustálený pracovní rytmus

Když se do technologie doplňuje pohon pro pomalejší pracovní takt, důležitá není jen hodnota výkonu, ale i to, jak se motor chová po zapojení, při rozběhu a po hodinách nepřetržitého chodu. Elektromotor 1AL-112M-8 s výkonem 1,5 kW, jmenovitými otáčkami 690 ot./min a konstrukční velikostí 112 mm je stavěn právě pro takový typ úloh. Hodí se do technologií, kde se materiál nepohání rychle, ale pravidelně a s dobrou kontrolou nad pohybem. V praxi může jít o dávkovače, pásové dopravníky, míchací nádoby, oběhová čerpadla, odsávací větve, sušicí moduly, třídicí stoly, plnicí uzly, pomaloběžné navíjení nebo otočné pracovní jednotky. V těchto zařízeních bývá důležitější udržet ustálený rytmus než dosáhnout vysoké rychlosti, a právě tam má 8-pólové provedení svůj provozní význam.

Co je na tomto modelu podstatné v každodenním provozu

• 690 ot./min pomáhá udržet klidný přenos pohybu při posuvu, míchání i cirkulaci média.
• 230/400 V a zapojení Δ/Y zjednodušují elektrické zařazení do běžné průmyslové sítě.
• Poměr rozběhového momentu 2,0 dává motoru jistotu při startu i při pravidelném opakování pracovního cyklu.
• IP55 a IC411 podporují spolehlivý provoz v prostředí s prachem, vlhkostí a běžným provozním znečištěním.
• Ložiska 6306-2Z, vibrace 2,8 mm/s a vyvážení s polovičním perem pomáhají udržet mechaniku v klidu i při delším nasazení.

Elektrické chování a rozběh bez tvrdého nástupu

Motor je určen pro frekvenci 50 Hz a jmenovitý proud dosahuje 7,34 A při 230 V a 4,22 A při 400 V. Tyto hodnoty dávají jasný základ pro návrh jištění, spínání i ochrany v běžném průmyslovém provozu. Z pohledu uvedení do chodu je důležité, že motor podporuje DOL, řízení frekvenčním měničem i použití se softstartérem. V jednoduchém zařízení se tak dá zapojit přímo, u citlivější mechaniky lze rozběh zjemnit a u technologie s potřebou přizpůsobit pracovní tempo je k dispozici i regulace. To má praktický význam například při dávkování sypkých materiálů, při plynulém plnění, při míchání s pravidelnou změnou odporu nebo u dopravních větví, kde je potřeba udržet klidný náběh bez zbytečných rázů.

Poměr zvratného momentu 1,8 vůči jmenovitému momentu pomáhá zvládat běžné změny zatížení a poměr rozběhového proudu 5,0 je důležitý při správném nastavení elektrického startu. Motor je určen pro lineární nebo parabolickou křivku zatížení, proto se dobře uplatní v aplikacích s plynulým nárůstem odporu i v zařízeních s pravidelným pracovním rozsahem. Provozní faktor 1,0 a režimy S1, S2, S3 a S4-S9 umožňují zařadit tento model do trvalého chodu i do opakovaných cyklů během celé směny. Série 1AL OPTIMAL je v tomto směru postavena jako profesionální platforma VYBO Electric pro rychlé a spolehlivé uvedení do provozu.

Konstrukce, ochrana a praktické detaily při montáži

Při mechanickém osazení je důležité, aby motor držel stabilitu i při dlouhodobém nasazení. Tomu odpovídá rám 112 mm, ložiskové uložení na obou stranách i setrvačnost rotoru 0,0245 kg/m², která přispívá k vyrovnané reakci při startu a při změně pracovního stavu. Směr otáčení je možný na obě strany, takže začlenění do různých strojních sestav nevyžaduje zbytečné kompromisy v konstrukci. Součástí provedení jsou kabelové průchodky 2-M32X1.5, což usnadňuje průmyslové připojení bez improvizace při montáži.

Ochranu při každodenním nasazení podporuje krytí IP55. Motor je tak připraven na prostředí, kde se pracuje s prachem, vlhčím vzduchem nebo s provozními nečistotami. Chlazení IC411 odvádí teplo při standardním zatížení a kombinace izolační třídy F s nárůstem teploty B vytváří spolehlivý základ pro pravidelný provoz. Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Hlučnost 61 dB(A) podporuje kultivovaný chod v technologiích, které pracují v hale s více stroji nebo blíže k obsluze. Při manipulaci pomáhají rozměry balení 420 × 245 × 310 mm a hmotnost balení 28 kg. Ložiskové uložení využívá mazivo na lithiovém základě č. 2.

Elektromotor 1AL-112M-8 je připraven pro provozy, kde má být pohyb pravidelný, rozběh jistý a začlenění do technologie bez zbytečného zdržení. Po osazení pracuje přesně tam, kde výroba potřebuje klidný chod, stabilní přenos výkonu a spolehlivý průmyslový základ.
