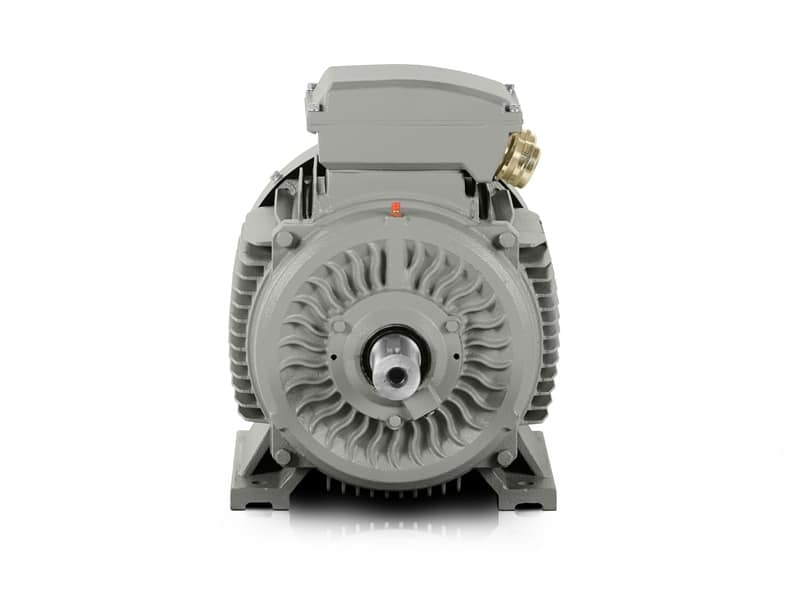

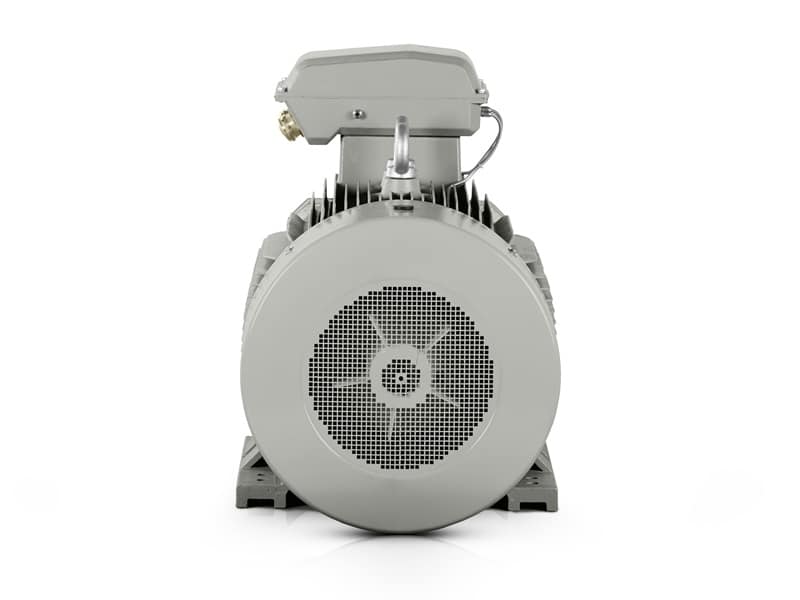

Typ elektromotoru: 4LC-355L1-4 280KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 4LC-355L1-4 |
| Rám (mm) | 355 |
| Elektrická data | |
| Výkon (kW) | 280 |
| Jmenovitý proud 400 V (A) | 468 |
| Jmenovitý proud 690 V (A) | 271 |
| Rychlost (rpm) | 1490 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,8 |
| Poměr rozběhového proudu (LRA/RLA) | 8,5 |
| Výkonnost | |
| Efektivita (%) | 96,7 |
| Třída účinnosti | IE4 |
| Účinník (100 %) | 0,9 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 1600 |
| Rozměry balení (mm) | 1607*822*1161 |
| Hlučnost (dB) | 92 |
| Setrvačnost rotoru (kg*m2) | 9,143 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322-C3/6322-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Elektromotor 4LC-355L1-4 s výkonem 280 kW je navržen pro provozy, kde rozhoduje stabilní tah, úsporný provoz a dlouhá životnost. Díky jmenovitým otáčkám 1490 ot./min a vysoké účinnosti 96,7 % pomáhá snižovat spotřebu energie bez ztráty výkonové rezervy, což je důležité při trvalém zatížení v náročných linkách. Jde o elektromotor 1400 ot./min, který spojuje efektivní přenos energie s rezervou pro průmyslové aplikace.
Robustní litinová kostra pomáhá udržet přesný chod při vysokém zatížení
Základem je zesílená litinová konstrukce, která zlepšuje odolnost vůči vibracím a napomáhá přesnému usazení ve stroji. Výška osy 355 mm je vhodná pro velké technologické celky, kde se očekává vysoké mechanické zatížení a dlouhodobá provozní stabilita. V praxi tak tento třífázový elektromotor nachází uplatnění v pohonech míchadel, drtičů, dopravníků, čerpadel s vysokým průtokem, ventilátorů, kompresorů, extrudérů, válcovacích stolic, frézovacích agregátů, granulátorů, míchacích linek, separátorů i v pohonech bubnových zařízení.
Provozní efektivita snižuje náklady při dlouhých výrobních cyklech
Superprémiová účinnost třídy IE4 přináší přidanou hodnotu tam, kde elektromotor pracuje velkou část dne a energetické ztráty se rychle promítají do nákladů. Účiník 0,9 podporuje vyvážené využití napájení a jmenovitý proud 468 A při △ 400V nebo 271 A při Y 690V dává projektantům oporu při návrhu napájecí soustavy. V této kategorii je důležitá také energetická efektivita, která se projeví v nižším provozním zatížení celého systému.
Rozběh a brzdění jsou připraveny na průmyslové zatížení
Motor pracuje jako 4pólový elektromotor s poměrem rozběhového momentu 1,8, poměrem zvratného momentu 2,2 a poměrem rozběhového proudu 8,5. Tyto hodnoty jsou praktické při rozbězích s vyšší setrvačností, kde je třeba plynule překonat zatížení bez zbytečného namáhání převodů nebo spojek. Setrvačnost rotoru 9,1 kg*m² pomáhá při posuzování dynamiky soustavy a při návrhu řízení pohonu.
Montážní a servisní údaje pro projektování
- Hlučnost 92 dB(A) je třeba zohlednit při návrhu akustického krytu nebo oddělení pracoviště.
- Hmotnost balení 1600 kg vyžaduje vhodnou manipulační techniku při dopravě i usazení.
- Rozměry balení 1607*822*1161 mm usnadňují plánování skladování a logistiky.
- Kabelové průchodky 2-M63X1.5 podporují přehledné a bezpečné připojení výkonových vodičů.
- Ložisko DE 6322-C3 i ložisko NDE 6322-C3 zlepšují předpoklady pro stabilní provoz při vysokém zatížení.
Přesné připojení k síti a spolehlivý provoz ve středních i velkých podnicích
Konstrukce pro napájení 400/690 V umožňuje flexibilní použití v průmyslových rozvodech a usnadňuje integraci do technologických celků. Pro strojaře a konstruktéry je důležitá především kombinace výkonu, účinnosti a mechanické odolnosti, kterou tento model nabízí při dlouhodobém nasazení. Pokud potřebujete dimenzovat pohon pro výrobní linku, energeticky náročnou technologii nebo robustní agregát, kontaktujte nás.
