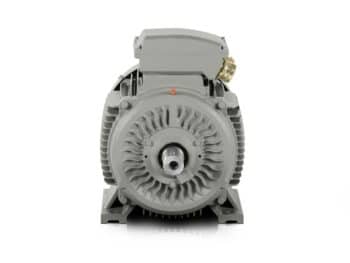

Typ elektromotoru: 3LC-315L2-2 200KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-315L2-2 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 200 |
| Jmenovitý proud 400 V (A) | 331 |
| Jmenovitý proud 690 V (A) | 191,88 |
| Rychlost (rpm) | 2980 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,8 |
| Poměr rozběhového proudu (LRA/RLA) | 7,2 |
| Výkonnost | |
| Efektivita (%) | 95,8 |
| Třída účinnosti | IE3 |
| Účinník | 0,91 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 1087 |
| Rozměry balení (mm) | 1412*727*1026 |
| Hlučnost (dB) | 92 |
| Setrvačnost rotoru (kg/m2) | 2,654 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6317-C3/6317-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
2-pólový elektromotor pro úsporu v nepřetržitém provozu
Konstrukce modelu 3LC PRO 3LC-315L2-2 je navržena pro provozy, které sledují úsporu energie i dlouhodobou hodnotu pohonu. Tento 2-pólový elektromotor s výkonem 200 kW a otáčkami 2980 otáček/min přináší stabilní výkon do výrobních linek, čerpadel i kompresorových sestav, kde se od motoru očekává plynulý rozběh a vyrovnaný chod. Pro střední podniky, velké fabriky, strojírenství i konstruktéry je důležitá zejména předvídatelná provoz a nízké riziko neplánovaného zásahu.
Třída efektivity IE3 – Super vysoká účinnost podporuje nižší spotřebu při běžné zátěži a snižuje tlak na provozní náklady při dlouhých směnách. V praxi to ocení každá pohonná technika, která běží ve vícesměnném provozu a potřebuje držet výkon bez zbytečných energetických ztrát. Jmenovitý proud △ 400V 331 A a jmenovitý proud Y 690V 191,88 A umožňují flexibilnější zapojení do existujících napájecích systémů. Účiník 0,91 podporuje hospodárné využití sítě a efektivita 95,8 % je přínosem tam, kde se sledují náklady na každý odpracovaný měsíc.
Litinová kostra zvládne náročné podmínky výroby
Silná litinová kostra – Vystužené ložiskové štíty z litiny, vystužené litinové patky poskytuje motoru pevnost, kterou ocení montážníci i servisní technici v provozu se zvýšenými vibracemi. Hmotnost balení 1087 kg a rozměry balení 1412×727×1026 mm naznačují robustní konstrukci vhodnou pro průmyslové sestavy, kde se motor musí opírat o stabilní základ. Setrvačnost rotoru 2,654 kg/m² pomáhá při stabilizaci chodu v aplikacích s pravidelným rozběhem a zátěžovými změnami. Ložisko DE 6317-C3 a ložisko NDE 6317-C3 podporují delší servisní interval a přesnější vedení rotoru v náročném provozu.
ISO certifikáty se v nákupním procesu počítají jako praktický důkaz výrobní disciplíny, kontroly procesu a opakovatelnosti dodávek. Při technických nákupech má takový rámec váhu, protože pomáhá snižovat nejistotu při nasazování motoru do linky nebo při výměně existující jednotky. Hlučnost 92 dB(A) je parametr, který je třeba zohlednit při návrhu strojovny, zejména pokud se motor integruje do kompaktních prostor s omezeným akustickým oddělením.
2-pólový elektromotor pro pohony, které nesmí zpomalovat výrobu
Při návrhu pohonu je tento trojfázový elektromotor vhodný všude tam, kde se vyžaduje vysoká rychlost otáčení a stabilní přenos krouticího momentu na pracovní stroj. Pomer rozběhového momentu LRT/RLT 1,8 a poměr zvratového momentu BDT/RLT 2,2 pomáhají při rozběhu těžších mechanismů bez zbytečného namáhání sítě. Poměr rozběhového proudu LRA/RLA 7,2 je třeba zohlednit při dimenzování ochrany a rozváděče, zejména pokud jde o napájení přes frekvenční měnič nebo přímý rozběh.
Elektromotor 400 V se v praxi uplatní v závodech, kde je síťové napětí 400/690 V součástí standardní infrastruktury. Díky tomu se motor lépe začleňuje do existujících technologických celků a zjednodušuje se projektování nových linek. Trojfázový elektromotor tohoto výkonu je vhodný pro aplikace, kde se vyžaduje dlouhodobý provoz bez kolísání parametrů a bez potřeby častých zásahů obsluhy.
Konkrétní průmyslové použití v 11 aplikacích
Model 3LC PRO 3LC-315L2-2 se hodí pro následující aplikace, kde jsou důležité výkon, servisní dostupnost a odolná mechanika:
- Hlavní pohon axiálního ventilátoru ve výrobní hale.
- Pohon odstředivého procesního čerpadla v chemickém provozu.
- Kompresorová sestava pro tlakový vzduch v nástrojárně.
- Hnací motor drtiče v lince na zpracování sypkých materiálů.
- Pohon míchadla v zásobníku průmyslových médií.
- Motor pro dopravní pás v balicí lince s vysokou taktovou frekvencí.
- Hlavní pohon mlýna na jemné mletí surovin.
- Pohon extrudéru v zpracování plastových granulí.
- Motor pro odstředivku v potravinářské výrobě.
- Pohon bubnové míchačky ve stavebním zpracování materiálů.
- Motor pro velké čerpadlo chladicího okruhu v energetice.
Rozhodnutí pro techniky, kteří počítají provozní náklady
Pro strojní inženýry a konstruktéry je podstatné, že tento 2-pólový elektromotor nabízí prostor pro přesné navržení převodu, uložení i napájení. Při modernizaci linky nebo výměně staršího agregátu pomáhá zkrátit čas montáže a udržet kompatibilitu s průmyslovými požadavky. V kombinaci s vysokou efektivitou, robustní litinovou konstrukcí a ověřeným výrobním zázemím jde o řešení, které odpovídá nárokům běžné i těžší pohonné techniky.
Pro konkrétní nasazení, technické sladění a dodávku pro váš projekt kontaktujte nás.
