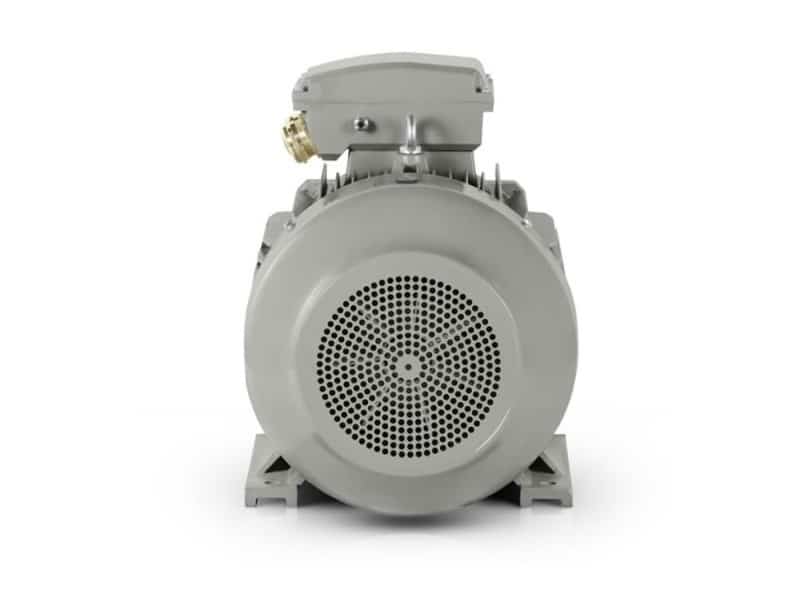

Typ elektromotoru: 3LC-160M2-2 15KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-160M2-2 |
| Rám (mm) | 160 |
| Elektrická data | |
| Výkon (kW) | 15 |
| Jmenovitý proud 400 V (A) | 26,5 |
| Jmenovitý proud 690 V (A) | 15,36 |
| Rychlost (rpm) | 2950 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,3 |
| Poměr rozběhového momentu (LRT/RLT) | 2 |
| Poměr rozběhového proudu (LRA/RLA) | 8,1 |
| Výkonnost | |
| Efektivita (%) | 91,9 |
| Třída účinnosti | IE3 |
| Účinník | 0,89 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 129 |
| Rozměry balení (mm) | 752*407*566 |
| Hlučnost (dB) | 81 |
| Setrvačnost rotoru (kg/m2) | 0,0618 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M40X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Jmenovitý výkon 15 kW a otáčky 2950 otáček/min dělají z modelu 3LC-160M2-2 praktický základ pro provozy, kde má 2-pólový elektromotor zvládnout rychlý náběh, stabilní chod a rozumné provozní náklady. V lehkém a středním průmyslu se právě takový poměr výkonu a otáček osvědčuje pro pohony, které pracují denně a bez dlouhých prostojů.
Tento elektromotor IE3 přináší přínos, který je v pohonné technice okamžitě cítit na spotřebě i na plánování servisu. Zákazníci z OEM výroby a z menších technologických celků oceňují, když se motor dobře zapojí do existující sestavy a přitom nevyžaduje složité kompromisy při návrhu rozvaděče ani mechanické vazby.
Třída efektivity IE3 – Super vysoká účinnost je řešení, které podporuje dlouhodobou ekonomiku provozu při běžném zatížení. Při sériové výrobě, čerpadlech, ventilátorech nebo dopravnících se úspora projeví zejména tam, kde motor běží dlouhé hodiny a rozdíl ve ztrátách se násobí každou směnou.
Zkušenosti s tímto typem sestav se v praxi sbírají roky a při výběru pohonu je to znát. Více než 15 let zkušeností s dodávkami pro průmysl pomáhá zvolit řešení, které odpovídá nejen jmenovitému výkonu, ale i způsobu startování, charakteru zátěže a požadavku na servisní dostupnost.
2-pólový elektromotor pro rychlý náběh výrobních linek
Konstrukce dvoupólového elektromotoru s jmenovitými otáčkami 2950 otáček/min je vhodná tam, kde má pohon reagovat svižně a bez zbytečného rozbíhání. Pro výrobní linku to znamená plynulejší rozběh, kratší čas do pracovního režimu a lepší využití výrobního cyklu.
- Jmenovitý proud △ 400V: 26,5 A podporuje návrh napájení v běžných průmyslových sítích.
- Jmenovitý proud Y 690V: 15,36 A je vhodný pro zapojení podle projektové dokumentace vyšších napěťových úrovní.
- Poměr rozběhového momentu 2 pomáhá při startu zátěží s potřebou jistého rozběhu.
- Poměr zvratového momentu 2,3 zlepšuje rezervu při přechodových stavech pohonu.
- Poměr rozběhového proudu 8,1 je třeba zohlednit při návrhu jištění a řízení.

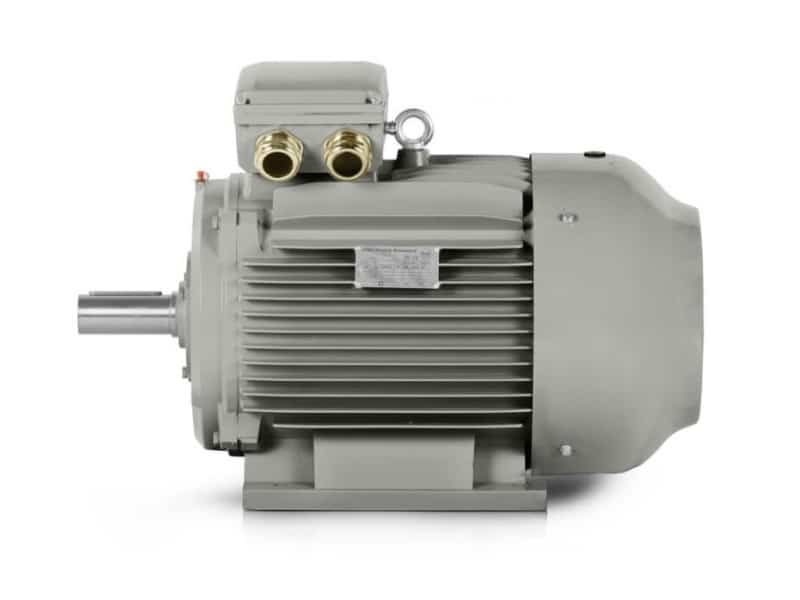

Litinový rám pro dlouhou životnost v náročném provozu
Silný litinový rám, zesílené ložiskové štíty z litiny a zesílené litinové patky dávají motoru mechanickou jistotu v provozech, kde se počítá s vibracemi, častým spouštěním a pevným uložením na stroji. Taková konstrukce je praktická při montáži na technologické celky, kde se od pohonu očekává pevné držení geometrie i při delší zátěži.
Při použití v asynchronním elektromotoru to znamená menší riziko nepříjemných odstávek způsobených mechanickým namáháním. Pro údržbu je důležité i ložiskové provedení DE 6309-2RZC3 a NDE 6309-2RZC3, které podporuje stabilní chod v reálném provozu.
Rozměry a hmotnost pro jednodušší integraci
Rozměry balení 752*407*566 mm a hmotnost balení 129 kg jsou důležité při příjmu zboží, skladování i montáži do linky. Moment setrvačnosti rotoru 0,062 kg/m² pomáhá při návrhu rozběhů a při výběru vhodného způsobu spínání v závislosti na typu zátěže.
Energetická efektivita IE3 v každodenním provozu
Účinnost 91,9 % a účiník 0,89 vytvářejí dobrý základ pro hospodárný chod v aplikacích, kde motor pracuje ve většině směn. V praxi to oceňují zejména provozy, které sledují náklady na energii a zároveň nechtějí snižovat výkon pohonu.
Hlučnost 81 dB(A) je hodnota, kterou je třeba zohlednit při umístění stroje v hale nebo v blízkosti obsluhy. V kombinaci s vhodným krytím stroje a správným uložením se motor dá dobře zařadit do existující pohonné techniky bez nadbytečných úprav konstrukce.
Šest konkrétních aplikací pro OEM a průmyslové sestavy
Model 3LC PRO je vhodný pro menší technologické celky i pro stroje, které vyžadují spolehlivý 2-pólový elektromotor s rychlým náběhem a pevnou montáží.
- Odstředivé čerpadlo pro cirkulaci chladicí vody ve zpracovatelské lince.
- Průmyslový radiální ventilátor pro odsávání vzduchu z lakovací kabiny.
- Řetězový dopravník v balicí technice se stabilním záběrem.
- Extrudér menšího výkonového řady pro plastikářskou výrobu.
- Kompresorová sestava v servisní stanici s opakovaným spouštěním.
- Míchadlo v potravinářském technologickém celku s trvalým provozem.
Provozní detaily, které usnadní montáž i servis
Kabelové průchodky 2-M40X1.5 zjednodušují vedení přívodu při zapojení do rozvaděče a usnadňují čisté uložení kabeláže. Pro údržbu je podstatné i to, že motor lze zařadit do standardních servisních plánů bez potřeby neobvyklých zásahů do mechanické části stroje.
Pokud potřebujete motor pro výrobní linku, OEM stroj nebo technologii, kde rozhoduje výkon, účinnost i mechanická odolnost, kontaktujte nás.
