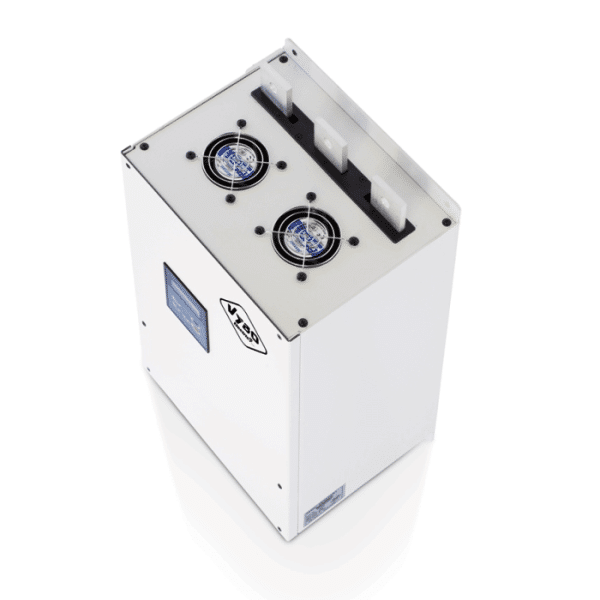

Softstartér 90kW SSZ-090-3

Softstartér 90kW SSZ-090-3 skladem s okamžitým odesláním. Nejlepší poměr kvality a ceny na trhu.


Typ

SSZ-090

Výkon motoru (kW)

90

Jmenovitý proud (A)

180

Hmotnost (kg)

22

Způsob instalace

Zavěšení na zeď

Kategorie:

Softstartér 90kW SSZ-090-3 představuje pokročilé startovací zařízení, které funguje na základě výkonové a mikroprocesorové elektroniky a moderních teorií řízení. Tato zařízení umožňují efektivně omezovat asynchronním motorem startovací proud. Používají se však také v oblasti čerpadel, dopravníků, navíjecích strojů a kompresorů. Jsou ideální pro náhradu klasických startovacích zařízení jako je přepínání mezi zapojeními hvězda/trojúhelník, snížení napětí a pod.

Softstartéry 90kW

Softstartéry 90kW SSZ-090-3 mají následující funkce:

  • redukce startovacího proudu motoru; snížení spotřeby elektrické energie; snížení nákladů;
  • redukce počátečního napětí; prodloužení životnosti elektromotoru a dalších připojených zařízení;
  • stabilní a plynulé startování, jemné zastavení, předcházení vodním rázem;
  • více režimů startování, široký rozsah nastavení proudu a napětí; možnost použita v různých podmínkách zatížení;
  • možnost použití v provozu s častým startováním a zastavováním motoru;
  • silná a účinná ochrana motoru a souvisejících zařízení;

Softstartér 90kW skladem

Softstartér 90kW skladem. Dodání často již od 24 hodin. Mezi některé vlastnosti softstartéru patří:

  • Startovací režim: k dosažení nejlepšího startovacího efektu je možné na základě zatížení zvolit vhodný startovací režim.
  • Technická výkonnost: jelikož jsou využívány výkonnější mikroprocesory a výkonnější softvér řídící obvod je zjednodušený. Bez nastavování parametrů obvodu je možné dosáhnout vyšší rychlost.
  • Struktura: struktura a režim připojování softstartéru je modulární. Jednoduše se integruje do systému a má nenáročné používání.
  • Spolehlivost: díky přísně vybíraným elektronickým komponentům a testování hlavní desky v prostředí s vysokými teplotami přes 72 hodin je spolehlivost produktu zaručena.
  • Vícenásobná ochrana: při použití pouze jednoho výrobku se ochranný obvod motoru nepřidává, protože softstartér disponuje několika ochrannými funkcemi (ochrana před nadproudem, přetížením, přehřátím, fázovou poruchou atd.). Obvody je možné zjednodušit a snížit tím náklady.
  • Klávesnice: pomocí jednoduše ovladatelné klávesnice může uživatel podle různých podmínek zatížení upravovat a nastavovat parametry (start, zastavení, spuštění, ochrana).
  • Komunikace: RS485 (komunikační protokol MODBUS)
  • Výstupní hodnota analogového signálu: 4 – 20 mA
  • Skutečné nastavení výkonu: pokud je výkon aktuálního zatížení nižší než výkon softstartéru, softstartér je možné prostřednictvím úpravy aktuálního parametru přizpůsobit aktuálnímu zatížení. Tímto budou parametry související se startem, chodem a ochranou nastaveny správně.

Objednávání softstartéru v e-shopu

Pro výběr správného typu nám prosím poskytněte všechny potřebné informace. Na vyžádání vám umíme poskytnout i manuál k softstartéru.

  • Aby se zajistilo, že produkt, který si odběratel objedná je vhodný pro jeho použití, je třeba, aby při objednávce dodavatele informoval o typu, zatížení a dalších specifikacích.
  • Výrobky Kinesoft série SSZ disponují svorkami překlenovacího (bypass) stykače. Takové konektory jsou využívány při bypassových připojeních.
Softstartéry za výhodné ceny

Všechny softstartéry v naší nabídce máme za výhodné ceny. K našim zákazníkům přistupujeme individuálně a vždy se snažíme poskytnout co nejvýhodnější cenu, jakou si můžeme dovolit. Ceník je dostupný na vyžádání. Stačí nás kontaktovat telefonem nebo emailem a rádi s vámi probereme detaily.

Kvalitní softstartéry online

V našem e-shopu vám kromě kvalitních softstartérů nabízíme i jiné produkty. Jde zejména o elektromotory, převodovky, frekvenční měniče a podobné produkty. Velkou většinu objednávek odesíláme obratem a daří se nám je doručovat často již od 24 hodin od objednání. Všem zákazníkům poskytujeme bezplatné poradenství s výběrem vhodného zařízení přesně podle jejich požadavků. Na našich specialistů se můžete spolehnout, mají za sebou roky praxe v této problematice a naše produkty znají do detailů. Vědí vám doporučit vhodný softstartér, elektromotor či navrhnout kompletní pohon a jeho řízení.

Kompletní manuál k softstartéru je dostupný na vyžádání

Tabulka parametrů softstartéru 90kW

Rozsah napětí napájení, frekvence (napájení ze sítě) 3 PH vstup / 3 PH výstup AC 230 – 415 V (+/-10%); 50/60 Hz)
3PH vstup / 3 PH výstup AC 300 – 690 V (+/-10%); 50/60 Hz
Způsob řízení Změnou úhlu spínání tyristorů
Vhodný pro řízení Asynchronních motorů
Povolen počet restartů Maximálně 20 krát / 1hod.
Startovací režim Napěťová rampa / Proudový limit / Tipování / Těžká zátěž
Indikace Provozní stav / Alarm / Režim startu / Jmenovitý proud
Digitální vstupy 5 vstupů
Analogový výstup Výstup 4-20 mA (impedance ≤ 400Ω)
Relé výstupy 2 programovatelné výstupy
Fyzické rozhraní RS 485
Protokol komunikačního portu MODBUS
Typové označení SSZ Softstartér má zabudovaný bypasový stykač
Typové označení SSN Softstartér nemá zabudovaný bypasový stykač
Maximální čas startu 120 sek.
Přetížitelnost při startu Max. 600 % In
Chladící režim Nucené chlazení vzduchem
EMC kompatibilita Vyhovuje IEC 61000-4-4; IEC 61000-4-12; IEC 61000-4-2; IEC 61000-4-3
Nadmořská výška Pod 1000 m.n.m.
Okolní teplota -25°C až +40°C (bez námrazy)
Vibrace Max. 0.5g; IEC 60068-2-6
Stupeň krytí IP00
Okolní vlhkost Max. 95% (bez kondenzace) IEC60068-2-3
Způsob montáže Na zeď nebo do rozvaděče s chlazením
Standardy EN/IEC 60947-4-2
Ztráty na řídících obvodech 30 W
Instalace v prostředí Uvnitř, vyhněte se přímému slunečnímu záření, soli, prachu, korozivnímu nebo hořlavému plynu, kouři, páře.
Odolnost proti chemickým znečištěním třída 3C3 EN/IEC 60721-3-3. Odolnost proti znečištění prachem 3S3EN/IEC 60721-3-3.
Značení CE

Princip činnosti softstartéru

K statoru motoru jsou připojeny tři páry proti-paralelních tyristorů. Pomocí elektrického spínání tyristorů lze regulovat napětí motoru změnou úhlu spínání tyristorů. Úhel spínání tyristorů je řízen mikroprocesorem. Motor startuje měkčí a hladší. Po dosažení plného napětí na výstupu, softstartér vyšle bypassově signál. Tento signál lze použít k ovládání překlenovacího stykače pro napájení motoru. Viz obrázek 4-1.

softstartéry obrázek 4.1

Prostředí softstartéru 90kW

Okolní prostředí je důležité pro životnost zařízení. Proto prosím nainstalujte softstartér podle podmínek popsaných níže.

Provozní podmínky pro standardní softstartéry

Chlazení: přirozené chlazení vzduchem nebo ventilátorem.
IP krytí: IP20.
Třífázové AC: 400V, 690V (-10%, + 15%), 50Hz.
(Poznámka: napájecí napětí by mělo odpovídat napětí použitého motoru, pokud uživatel požaduje jiné napětí, je nutné to uvést v objednávce).
Motor: Asynchronní motor a klece (speciální požadavky uveďte v objednávce).
Frekvence startu: maximálně dvacetkrát za hodinu pro standardní produkty (v objednávce uveďte pokud má motor startovat častěji).
Okolní prostředí: pokud je nadmořská výška nad 1000 m, uživatel by měl vybrat produkt s vyšším výkonem.
Napájení: z veřejné sítě, dieselový agregát.
Teplota prostředí: -25°C až +40°C.
Instalujte v uzavřeném prostoru s dobrým větráním.
Vibrace menší než 0,5 g.
Relativní vlhkost: ≤95% (20°C 士 5°C) nekondenzující, bez hořlavých, výbušných plynů, bez prachu.
Pro produkty série SSZ je instalován vnitřní překlenovací stykač.

Speciální podmínky pro soft startéry

Pokud jsou potřeba nekonvenční výrobky za speciálních podmínek, uveďte je v objednávce.

Instalace softstartéru 90kW

Instalace startéru v rozvaděči

Pokud je výrobek instalován v rozvaděči, ujistěte se, že je v něm dobré větrání. Výrobky je možno instalovat vertikálně nebo horizontálně. Horizontální uspořádání ukazuje obrázek 3-2. Vertikální uspořádání ukazuje obrázek 3-3. Uživatel může zvolit kterékoliv z nich.
Poznámka: pokud je zvoleno vertikální uspořádání (zejména v režimu chlazení ventilátorem), mezi softstartér se musí namontovat klapka, aby se zabránilo tomu, že horní softstartér je ovlivněn teplem generovaným spodním softstartérem.

instalace v rozváděči - SSZ softstartéry

Prostor a poloha startéru

Výrobek musí být umístěn vertikálně. Měl by mít dostatek prostoru k odvádění tepla tak jak je to znázorněno na obrázku 3-1. Mezi zadními dveřmi produktu a stěnou by měla být určitá vzdálenost. Proto je údržba snadná.

poloha a prostor - SSZ softstartéry

Typ softstartéru a jeho kontrola

Každý softstartér série SS je testován. Jen softstartér, který projde testem funkcí a běhu, může být dodán. Po dodání by měl uživatel zkontrolovat zařízení podle níže uvedených kroků. Pokud zjistíte nějaký problém, ihned informujte dodavatele.
◆ Zkontrolujte typový štítek: Zkontrolujte katalogové číslo s výrobky v objednávce. Ujistěte se, že zařízení, které jste dostali, odpovídá objednanému produktu.
◆ Zkontrolujte, zda je výrobek není poškozen, např .: uvolněné vnitřní části s, deformovaný nebo stlačený kryt, uvolněné dráty atd.
◆ Certifikát kvality a uživatelská příručka: každá dodávka softstartéru obsahuje certifikát kvality a návod k obsluze.

štítek SSZ softstartéry

softstartér 90kw SSZ-090-3

softstartér 90kw SSZ-090-3 skladem

softstartér 90kw SSZ-090-3 prodej

Rozměrové data pro softstartér Kinesoft SSZ-090-3

Vnější rozměry (mm)

W1

265

H1

500

D

248

Montážní rozměry

W2

220

H2

475

D1

75

D2

42

d

ϕ9

Rozměry připojovacích svorek (mm)

W3

78

W4

35

H3

513

D4

8

d1

ϕ11



rozměrový výkres Softstarter SSZ-090-3
