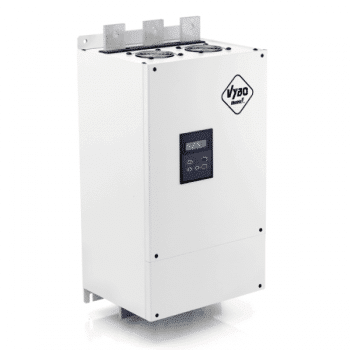

Softstartér 132kW SSZ-132-3

Softstartér 132kW SSZ-132-3 skladem s okamžitým odesláním. Nejlepší poměr kvality a ceny na trhu.


Typ

SSZ-132

Výkon motoru (kW)

132

Jmenovitý proud (A)

260

Hmotnost (kg)

22

Způsob instalace

Zavěšení na zeď

Kategorie:

Softstartér 132kW SSZ-132-3 představuje pokročilé startovací zařízení, které funguje na základě výkonové a mikroprocesorové elektroniky a moderních teorií řízení. Tato zařízení umožňují efektivně omezovat asynchronním motorem startovací proud. Používají se však také v oblasti čerpadel, dopravníků, navíjecích strojů a kompresorů. Jsou ideální pro náhradu klasických startovacích zařízení jako je přepínání mezi zapojeními hvězda/trojúhelník, snížení napětí a pod.

Softstartéry 132kW

Softstartéry 132kW SSZ-132-3 mají následující funkce:

  • redukce startovacího proudu motoru; snížení spotřeby elektrické energie; snížení nákladů;
  • redukce počátečního napětí; prodloužení životnosti elektromotoru a dalších připojených zařízení;
  • stabilní a plynulé startování, jemné zastavení, předcházení vodním rázem;
  • více režimů startování, široký rozsah nastavení proudu a napětí; možnost použita v různých podmínkách zatížení;
  • možnost použití v provozu s častým startováním a zastavováním motoru;
  • silná a účinná ochrana motoru a souvisejících zařízení;

Softstartér 132kW skladem

Softstartér 132kW skladem. Dodání často již od 24 hodin. Mezi některé vlastnosti softstartéru patří:

  • Startovací režim: k dosažení nejlepšího startovacího efektu je možné na základě zatížení zvolit vhodný startovací režim.
  • Technická výkonnost: jelikož jsou využívány výkonnější mikroprocesory a výkonnější softvér řídící obvod je zjednodušený. Bez nastavování parametrů obvodu je možné dosáhnout vyšší rychlost.
  • Struktura: struktura a režim připojování softstartéru je modulární. Jednoduše se integruje do systému a má nenáročné používání.
  • Spolehlivost: díky přísně vybíraným elektronickým komponentům a testování hlavní desky v prostředí s vysokými teplotami přes 72 hodin je spolehlivost produktu zaručena.
  • Vícenásobná ochrana: při použití pouze jednoho výrobku se ochranný obvod motoru nepřidává, protože softstartér disponuje několika ochrannými funkcemi (ochrana před nadproudem, přetížením, přehřátím, fázovou poruchou atd.). Obvody je možné zjednodušit a snížit tím náklady.
  • Klávesnice: pomocí jednoduše ovladatelné klávesnice může uživatel podle různých podmínek zatížení upravovat a nastavovat parametry (start, zastavení, spuštění, ochrana).
  • Komunikace: RS485 (komunikační protokol MODBUS)
  • Výstupní hodnota analogového signálu: 4 – 20 mA
  • Skutečné nastavení výkonu: pokud je výkon aktuálního zatížení nižší než výkon softstartéru, softstartér je možné prostřednictvím úpravy aktuálního parametru přizpůsobit aktuálnímu zatížení. Tímto budou parametry související se startem, chodem a ochranou nastaveny správně.

Objednávání softstartéru v e-shopu

Pro výběr správného typu nám prosím poskytněte všechny potřebné informace. Na vyžádání vám umíme poskytnout i manuál k softstartéru.

  • Aby se zajistilo, že produkt, který si odběratel objedná je vhodný pro jeho použití, je třeba, aby při objednávce dodavatele informoval o typu, zatížení a dalších specifikacích.
  • Výrobky Kinetics série SSZ a SS disponují svorkami překlenovacího (bypass) stykače. Takové konektory jsou využívány při bypassových připojeních.
Softstartéry za výhodné ceny

Všechny softstartéry v naší nabídce máme za výhodné ceny. K našim zákazníkům přistupujeme individuálně a vždy se snažíme poskytnout co nejvýhodnější cenu, jakou si můžeme dovolit. Ceník je dostupný na vyžádání. Stačí nás kontaktovat telefonem nebo emailem a rádi s vámi probereme detaily.

Kvalitní softstartéry online

V našem e-shopu vám kromě kvalitních softstartérů nabízíme i jiné produkty. Jde zejména o elektromotory, převodovky, frekvenční měniče a podobné produkty. Velkou většinu objednávek odesíláme obratem a daří se nám je doručovat často již od 24 hodin od objednání. Všem zákazníkům poskytujeme bezplatné poradenství s výběrem vhodného zařízení přesně podle jejich požadavků. Na našich specialistů se můžete spolehnout, mají za sebou roky praxe v této problematice a naše produkty znají do detailů. Vědí vám doporučit vhodný softstartér, elektromotor či navrhnout kompletní pohon a jeho řízení.

Kompletní manuál k softstartéru je dostupný na vyžádání

Tabulka parametrů softstartéru 132kW

Jogg napětí V tomto režimu je rozsah parametrů 5-75%.
V režimu Jog zůstává výstupní napětí nezměněny (je to nastavený parametr). Pokud je tento parametr příliš nízký, motor se nemůže otáčet. To je běžné. Uživatel může nastavit tento parametr klávesnicí.
Startovací režim Existují tři režimy spuštění. Uživatel může nastavit tento parametr klávesnicí.
Počáteční napětí Tento parametr platí pro režim napěťové rampy.
Tento parametr indikuje počáteční výstupní napětí v momentě startu a také indikuje počáteční napětí motoru. Čím větší je tento parametr, tím větší je točivý moment. Výchozí hodnota je 30%. Při zatížení ventilátorem čerpadla by tento
parametr neměl být větší. Pro větší počáteční statické zatížení tento parametr může být zvýšen. Parametr lze nastavit mezi 20-50%. Pokud je vybrán režim Omezení proudu, tento parametr je neplatný.
Start / stop Proudová ochrana Rozsah tohoto parametru je 400 ~ 600% Ie. Tento parametr je nastaven kvůli ochranné funkci před velkým proudem při startu. Výchozí hodnota je 400%. Tento parametr by se měl zvýšit, jestliže je zátěž větší.
Faktor proudové nevyváženosti Tento parametr slouží k funkci ochrany, která je zaměřena na rozdíl proudu ve fázích, který je větší při běhu. Výchozí hodnota je 30%. Čím je tento parametr menší, tím větší je citlivost. Tento parametr by neměl být příliš malý, aby se předešlo tomu, že ochrana bude příliš citlivá v běžného provozu zařízení.
Poznámka: Tato funkce ochrany je aktivní pouze tehdy, když je průměrný proud větší než 20% jmenovitého proudu.
Výpočet faktoru proudové nevyváženosti:
faktor proudové nevyváženosti △ I% = (Imax-Imin) / [(Ia + Ib + Ic) / 3]
Režim řízení Při změně tohoto parametru může uživatel snadno zvolit klávesnici, svorkovnici a počítač. Výchozí hodnota je 1. Je to ovládání z klávesnice. Pokud je nastavena hodnota 2, znamená to ovládání přes svorkovnici. Pokud je nastavena hodnota 3, znamená to, ovládání
je přes svorkovnici a z klávesnice. Pokud je nastaveno 4, ovládání je z PC. Pokud je nastaveno 5, ovládání je z klávesnice a přes PC, pokud je nastaveno 6, ovládání je přes svorkovnici a přes PC. Pokud je nastaveno 7, ovládání je z klávesnice a přes svorkovnici a PC.
Poznámka: Pokud je nastavena hodnota 3, 6 nebo 7, klávesnice a PC jsou zakázány. pokud se používá dvouvodičové vedení, uživatel může nastavit tento parametr klávesnicí.
Čas rampy Tento parametr udává maximální čas mezi začátkem a koncem startu. Výchozí hodnota je 30 sekund.
Jestliže po dosažení této doby není počáteční proud menší než 125% jmenovitého proudu, softstartér přejde automaticky do stavu ochrany po 3 sekundách. Tento parametr je nastaven podle typu zatížení. Při velkém zatížení může být tato hodnota zvýšena. Pro snadné zatížení může být čas spuštění kratší než nastavený čas. Tento parametr je neplatný v režimu omezení proudu.
Omezení proudu při startu V režimu omezení proudu tento parametr indikuje maximální proud během startu. Rozsah tohoto parametru je 20% ~ 400% Ie. Výchozí hodnota je 300%, to znamená, že startovací proud je trojnásobek jmenovitého proudu.
Pro typ zátěže čerpadlem nebo ventilátorem je to v pořádku. Při jiném typu zatížení může uživatel parametr upravit podle charakteru zatížení. Je lepší nastavit hodnotu mezi 250% a 350%. Tento parametr je neplatný v režimu napěťové rampy.
Doba omezení proudu Rozsah doba omezení proudu je 1 ~ 120 sekund. Výchozí hodnota je 30 sekund. V režimu omezení proudu, pokud je skutečný startovací čas delší než tato hodnota a počáteční proud není menší než 125% jmenovitého proudu motoru, systém přejde do stavu ochrany.
Volba spuštění SCR Po sepnutí bypasového stykače další činnost se řídí režimem nastavení SCR.
1 – bypassové stykač je sepnut, spouštěč SCR je blokován. Na displeji se zobrazuje proud během běhu a zapnuté jsou všechny ochranné funkce.
2 – bypassové stykač je sepnut, spouštěč SCR není blokován. Na displeji se zobrazuje proud během běhu a zapnuté jsou všechny ochranné funkce.
3 – bypassové stykač je sepnut, spouštěč SCR je sepnutý. Na displeji se nezobrazuje proud během běhu a zapnuté jsou všechny ochranné funkce.
Výchozí hodnota je 2.
Přetížení proudem během běhu Tento parametr zjišťuje, zda je zapnutá ochrana proti nadproudu.
1: ON
2: OFF
Proudová nevyváženost Tento parametr zjišťuje, zda je aktivní ochrana proti nevyváženosti.
1: ON
2: OFF
Volba programovatelného reléového výstupu Určuje, který stav může vystupovat přes programovatelná relé
0: žádný
1: start2: bypass
3: běh
4: jemný stop (řízený doběh)
5: chyba>
Komunikační adresa MODBUS komunikační adresa: 1 ~ 256
Přenosová rychlost MODBUS komunikační přenosová rychlost
0: 2400
1: 4800
2: 9600
3: 14400
4: 19200
5: 28800
Úroveň přetížení při startu Existuje 8 úrovní. Doba ochrany každé úrovně je jiná. Výchozí hodnota je 4 (odpovídá normě IEC60947-4-2, třída 15).
Poznámka: Ochrana proti přetížení je inverzní čas po zapnutí bypassové stykače. Není zvolena.
Proudová ochrana během běhu Tato ochranná funkce se aktivuje ihned, pokud je okamžitý proud velký. Výchozí hodnota je 200%. Znamená to, že hodnota ochrany je dvakrát větší než jmenovitý proud.
Volba režimu zastavení Existují dva režimy zastavení: měkké zastavení a volné zastavení. Výchozí hodnota je 1-volná zastavení. Funkce 2 – soft stop je řízeno zastavení.
Faktor jemného zastavení Tento parametr je platný pouze tehdy, když není zvolen režim “volné zastavení”. Stanoví čas a účinek jemného zastavení. Pokud je tento parametr nastaven správně, dosáhne se efekt hladkého zastavení.

Princip činnosti softstartéru

K statoru motoru jsou připojeny tři páry proti-paralelních tyristorů. Pomocí elektrického spínání tyristorů lze regulovat napětí motoru změnou úhlu spínání tyristorů. Úhel spínání tyristorů je řízen mikroprocesorem. Motor startuje měkčí a hladší. Po dosažení plného napětí na výstupu, softstartér vyšle bypassově signál. Tento signál lze použít k ovládání překlenovacího stykače pro napájení motoru. Viz obrázek 4-1.

princip cinnosti softstarteru online

Prostředí softstartéru 132kW

Okolní prostředí je důležité pro životnost zařízení. Proto prosím nainstalujte softstartér podle podmínek popsaných níže.

Provozní podmínky pro standardní softstartéry

Chlazení: přirozené chlazení vzduchem nebo ventilátorem.
IP krytí: IP20.
Třífázové AC: 400V, 690V nebo 1140V (-10%, + 15%), 50Hz.
(Poznámka: napájecí napětí by mělo odpovídat napětí použitého motoru, pokud uživatel požaduje jiné napětí, je nutné to uvést v objednávce).
Motor: Asynchronní motor a klece (speciální požadavky uveďte v objednávce).
Frekvence startu: maximálně dvacetkrát za hodinu pro standardní produkty (v objednávce uveďte pokud má motor startovat častěji).
Okolní prostředí: pokud je nadmořská výška nad 1000 m, uživatel by měl vybrat produkt s vyšším výkonem.
Napájení: z veřejné sítě, dieselový agregát.
Teplota prostředí: -25°C až +40°C.
Instalujte v uzavřeném prostoru s dobrým větráním.
Vibrace menší než 0,5 g.
Relativní vlhkost: ≤95% (20°C 士 5°C) nekondenzující, bez hořlavých, výbušných plynů, bez prachu.
Konstrukce: pro séru SSZ by měl uživatel instalovat překlenovací (bypass) stykač.
Pro produkty série SS je instalován vnitřní překlenovací stykač.

Speciální podmínky pro soft startéry

Pokud jsou potřeba nekonvenční výrobky za speciálních podmínek, uveďte je v objednávce.

Instalace softstartéru 132kW

Instalace startéru v rozvaděči

Pokud je výrobek instalován v rozvaděči, ujistěte se, že je v něm dobré větrání. Výrobky je možno instalovat vertikálně nebo horizontálně. Horizontální uspořádání ukazuje obrázek 3-2. Vertikální uspořádání ukazuje obrázek 3-3. Uživatel může zvolit kterékoliv z nich.
Poznámka: pokud je zvoleno vertikální uspořádání (zejména v režimu chlazení ventilátorem), mezi softstartér se musí namontovat klapka, aby se zabránilo tomu, že horní softstartér je ovlivněn teplem generovaným spodním softstartérem.

softstartér instalace zpusob 2

Prostor a poloha startéru

Výrobek musí být umístěn vertikálně. Měl by mít dostatek prostoru k odvádění tepla tak jak je to znázorněno na obrázku 3-1. Mezi zadními dveřmi produktu a stěnou by měla být určitá vzdálenost. Proto je údržba snadná.

softstartér instalace na stenu

Typ softstartéru a jeho kontrola

Každý softstartér série SS je testován. Jen softstartér, který projde testem funkcí a běhu, může být dodán. Po dodání by měl uživatel zkontrolovat zařízení podle níže uvedených kroků. Pokud zjistíte nějaký problém, ihned informujte dodavatele.
◆ Zkontrolujte typový štítek: Zkontrolujte katalogové číslo s výrobky v objednávce. Ujistěte se, že zařízení, které jste dostali, odpovídá objednanému produktu.
◆ Zkontrolujte, zda je výrobek není poškozen, např .: uvolněné vnitřní části s, deformovaný nebo stlačený kryt, uvolněné dráty atd.
◆ Certifikát kvality a uživatelská příručka: každá dodávka softstartéru obsahuje certifikát kvality a návod k obsluze.

softstartér typ cena

softstartér 132kw SSZ-132-3

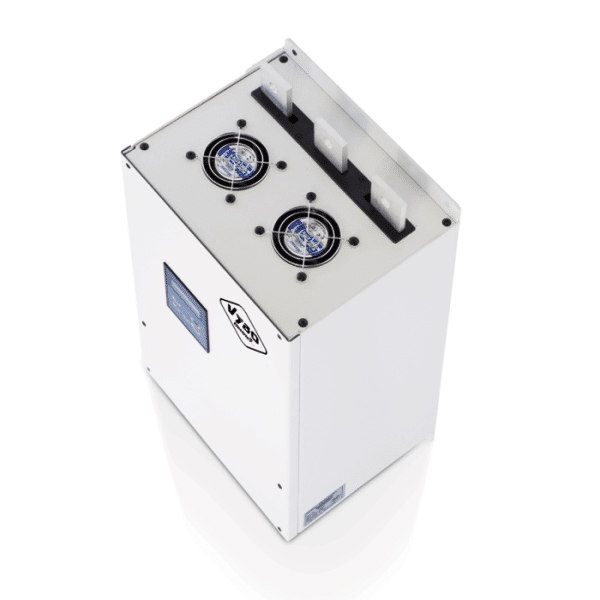

softstartér 132kw SSZ-132-3 prodej

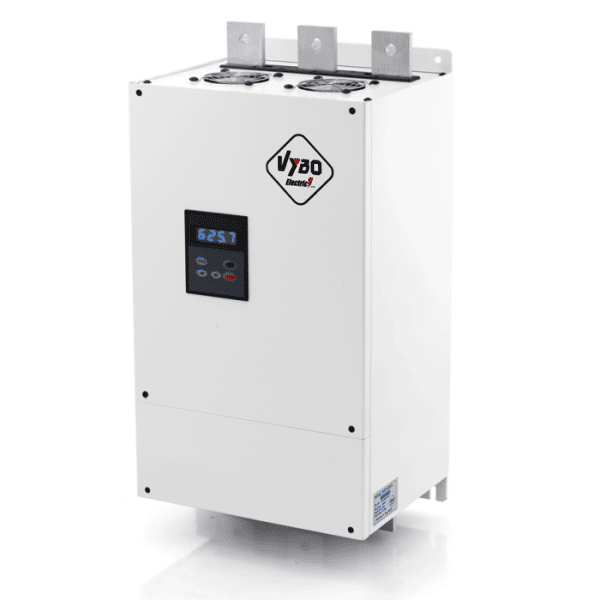

softstartér 132kw SSZ-132-3 skladem

Rozměrové data pro softstartér Kinetics SSZ-132-3

Vnější rozměry (mm)

W1

265

H1

500

D

248

Montážní rozměry

W2

220

H2

475

D1

75

D2

42

d

ϕ9

Rozmery pripojovacích svoriek (mm)

W3

78

W4

35

H3

513

D4

8

d1

ϕ11

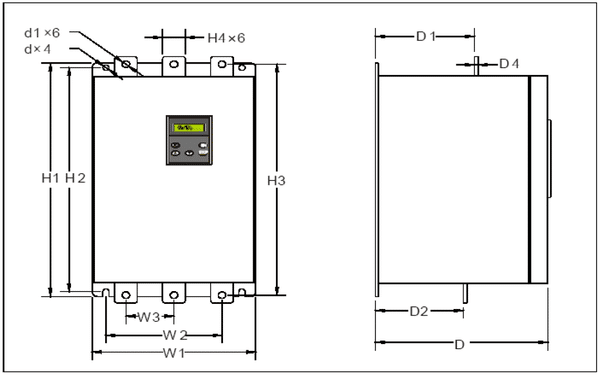

rozměrový výkres Softstarter SSZ-132-3
