Frekvenční měnič 630kW V810-4T6300

Dlouhý popis produktu

Frekvenční měnič V810-4T6300 pro pohony 630 kW v nepřetržitých výrobních procesech

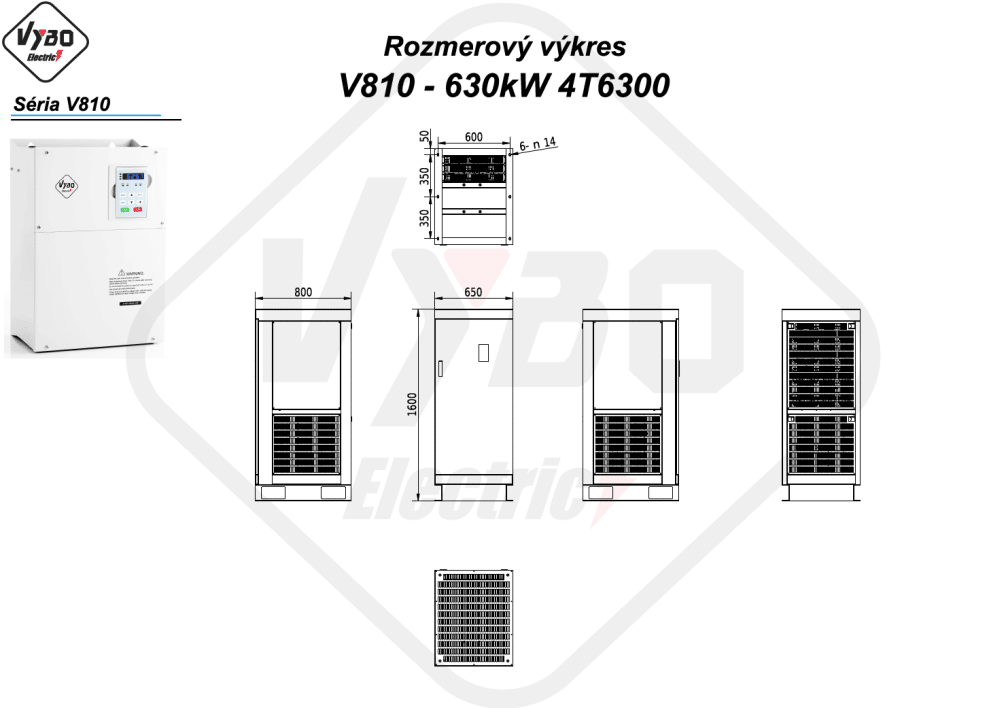

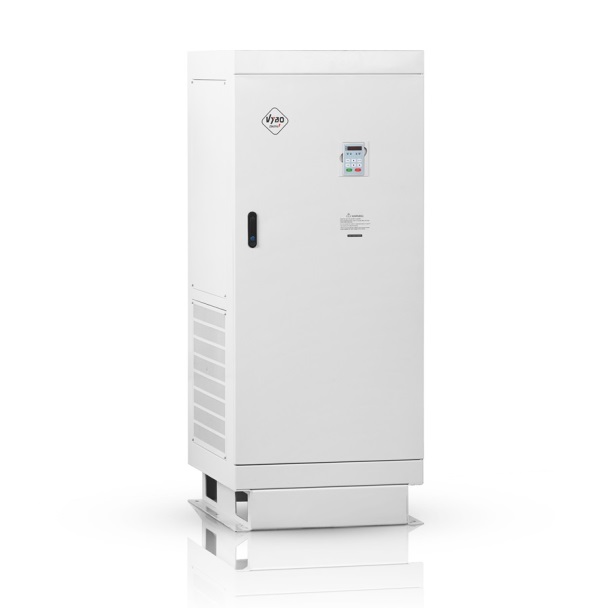

Frekvenční měnič V810-4T6300 je určen pro třífázové napájení 3 x 400 V a pro elektromotory s výkonem 630 kW. Tento model patří do velikosti F a je řešen jako samostatně stojící kovová skříň s rozměry 650 x 1600 x 800 mm a s instalačním rozměrem 600 x 700 x Φ14. Jmenovitý výstupní proud dosahuje 1100 A, maximální vstupní proud 1050 A a hmotnost zařízení je 289 kg. Měniče nad 250 kW mají vestavěnou DC tlumivku, která pomáhá zlepšit účiník. Při výkonu 630 kW jde o vlastnost, která má praktický význam při návrhu celé technologie i při stabilitě výkonové části systému.

U nepřetržitých výrobních procesů je rozhodující, aby pohon neztrácel rytmus. Velký výkon sám o sobě nestačí. Důležitá je i schopnost měniče držet stabilní parametry, reagovat předvídatelně a bez zbytečného kolísání zvládat přechody mezi jednotlivými pracovními stavy. V810-4T6300 je připraven právě na takové provozy, kde výpadek, opožděná odezva nebo nepřesné řízení znamenají zásah do celé výroby. Tento model proto dává smysl tam, kde se hledá spolehlivý základ pro dlouhodobý a intenzivní provoz.

Navržen pro tempo, které se nesmí lámat

Vysoký výkon se v praxi často spojuje s velkou setrvačností, s dlouhými výrobními úseky a s procesy, které musí běžet plynule celé hodiny. Model V810-4T6300 je vhodný pro rozsáhlé ventilátorové soustavy, čerpací technologie, kompresorové stanice, dopravníkové tratě, zpracovatelské linky, navíjecí a odvíjecí uzly, extruzní procesy, míchací technologie, drticí systémy i další zařízení, kde je vysoký výkon součástí nepřetržitého provozu. V takových aplikacích je důležité, aby měnič nevytvářel slabé místo v procesu, ale aby naopak podporoval klidný a opakovatelný chod.

Přínos se ukazuje zejména tam, kde je třeba udržet stabilní rychlost při měnícím se zatížení nebo kde je důležitá přesná odezva při zpomalování a následném opětovném zrychlení. V technologiích s velkou setrvačností a velkým průtokem výkonu jsou právě tyto momenty rozhodující. Měnič musí působit předvídatelně, bez zbytečných výkyvů a s dostatečnou rezervou i při náročnějších pracovních stavech.

Přesné řízení rychlosti i při velkém zatížení

Model podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Právě uzavřená smyčka dává velký význam u pohonů, kde se sleduje přesnost rychlosti, stabilita při kolísání zatížení a kontrola nad průběhem celého pracovního cyklu. Měnič tak může lépe reagovat na reálné chování mechaniky a udržet proces ve zvoleném režimu i tehdy, když pracovní podmínky nejsou úplně konstantní.

V režimech SFVC a CLVC podporuje frekvenční rozsah 0 až 300 Hz. Ve V/F režimu je k dispozici rozsah 0 až 3200 Hz. Digitální nastavení frekvence pracuje s rozlišením 0,01 Hz. Nosná frekvence je v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. K dispozici je i automatické ladění parametrů motoru. Měnič podporuje port pro PG karty, které lze použít s enkodérem nebo resolverem, což pomáhá při přesnějším řízení i u aplikací se zpětnou vazbou.

Rozhraní pro panel, svorky i sériovou komunikaci

U tohoto modelu je zajímavé i to, že kanál spouštěcích příkazů lze přepínat mezi panelem, řídicími terminály a sériovou komunikací. Zdroj frekvence je možné volit z více typů vstupů včetně digitálního zadání, analogového napětí, analogového proudu, impulzu, sériového portu, svorky X8 nebo PID. Taková flexibilita pomáhá u projektů, kde se měnič začleňuje do různých řídicích koncepcí a kde je potřeba přizpůsobit logiku ovládání konkrétnímu procesu.

MODBUS RTU je zabudovaný ve standardu. Jako opce jsou podporovány PROFIBUS-DP a CanOpen. Řídicí deska obsahuje port pro PROFIBUS kartu nebo PG kartu. Základní výbava zahrnuje 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulzní vstup do 50 kHz. Všechny digitální svorky umožňují volbu PNP nebo NPN. Pro analogové řízení jsou připraveny 2 analogové vstupy. Výstupní část obsahuje 2 analogové výstupy, 2 reléové výstupy a 1 programovatelný výstup s otevřeným kolektorem. U náročnějších aplikací je důležitá i možnost doplnit vstupní a výstupní karty podle potřeby technologie.

Brzdná jednotka, ochrany a dlouhodobá jistota

U modelu V810-4T6300 se používá externí brzdná jednotka. Pro tento výkon je určen brzdný odpor 22000*3 W s hodnotou 2,5*3 Ω a s brzdným momentem 125 % při 10 % ED. Externí brzdná jednotka má význam u procesů, kde se často mění pracovní tempo, kde je potřeba přesné zpomalování nebo kde musí být doběh pod kontrolou bez zbytečné nestability. U vysokovýkonných výrobních linek jde o velmi důležitý prvek celkové provozní jistoty.

Měnič nabízí DC brzdění, PID regulátor, automatickou regulaci napětí AVR, rychlé omezení proudu, omezení krouticího momentu v režimu CLVC a implementaci až 16 přednastavených rychlostí přes jednoduchou PLC funkci. Nechybí vstup pro PTC, PTO nebo TK ochranu motoru a bezpečnostní funkce STO. Ochranný režim pokrývá zkrat motoru při zapnutí, ztrátu výstupní fáze, nadproud, přepětí, podpětí, přehřátí a přetížení. Model je určen pro vnitřní instalaci při teplotě okolí od -10 °C do 40 °C, při relativní vlhkosti do 95 % bez kondenzace a při nadmořské výšce do 1000 m n. m. bez snížení výkonu. V810-4T6300 tak představuje spolehlivý základ pro pohony 630 kW, kde je rozhodující kontinuita výroby, přesné řízení a vysoká provozní jistota.
