Frekvenční měnič 560kW V810-4T5600G

ModelV810-4T5600G
Výkon560 kW
Nominální proud950 A

Popis

Frekvenční měnič 560kW V810-4T5600G

Pokud hledáte frekvenční měniče pro ty nejvíce komplikované a nejnáročnější profesionální aplikace, vaše hledání skončilo. Představujeme vám sérii vektorových frekvenčních měničů V810 se širokým spektrem aplikací. Přetížení až 180% po dobu tří sekund či 150% až po dobu 60 sekund není žádný problém. Tyto měniče to hravě zvládnou. Je to nejvyšší třída sériově vyráběných frekvenčních měničů a nejvýkonnější ze série má výkon až 1000kW. Obrovské zatížení je pro ně standard. Nabízíme vám velké výkonové rozpětí a různé doplňkové volby a konfigurace. Jsou vhodné k používání pro všechny typy odvětví, od lehčích až po ty nejtěžší.

Lehký průmysl

  • potravinářský průmysl
  • elektrotechnický průmysl
  • textilní průmysl
  • polygrafie

Těžký průmysl

  • stavebnictví
  • energetika
  • hutnictví
  • automobilový průmysl
  • důlní průmysl
  • chemický průmysl
  • letecký průmysl
  • strojírenství

MĚNIČ V 810 – Funkce

  • Napájení měniče frekvence třífázovým napětím 3 x 400 V AC
  • V 810 disponuje 8 digitálními vstupy PNP nebo NPN volitelné, z toho 1 vysokorychlostní pulzní vstup 100 kHz; 2 analogové vstupy -10 / +10 V; 0-10 V a 4-20 mA (nebo 0 až 20 mA).

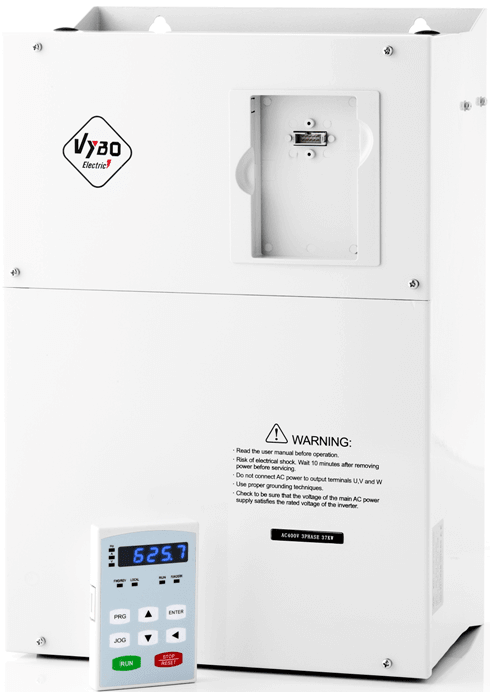

  • Odnímatelný panel s možností externí instalace do 50 m (kabelem)
  • Výstupy jsou 1 digitální – vysokorychlostní, 2 analogové a 2 reléové
  • V 810 mají standardně zabudovanou brzdovou jednotku do výkonu 18,5 kW, PID, PLC
  • Bezpečnostní funkce EMS STOP okamžitého zastavení
  • Vestavěný port pro připojení PG karet (enkodér, resolver, atd.)
  • Standardy EN / IEC 61800-3: 2017; C1, který je vhodný do 1. prostředí; EN / IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí;
  • V 810 pracuje s nosnou frekvencí 1 až 16 kHz
  • Funkce připojení PTC ochrany nebo termokontaktu elektromotoru
  • Fyzické rozhraní RS 485 MODBUS sériově zabudované
  • Komunikační rozhraní MODBUS RTU; PROFIBUS-DP
  • Model je vyráběn ve výkonových řadách do 1 MW
  • Standardní funkce AVR, JOG, časovače, ochrany
  • Řídící režim měniče frekvence je CLVC vektorový s uzavřeným okruhem, SVC vektorový s otevřeným okruhem, nebo V/F řízení
  • Výstupní frekvence měniče 0,01 až 3200 Hz





Specifikace produktu

Položka VECTOR V810
NapájeníNapájeníRozsah vstupního napětí:
1 x 230 V AC ± 15%
3 x 400 V AC ± 15%
3 x 690 V AC ± 15%
Rozsah frekvence napájení: 47 až 63 Hz
Standardní funkceŘídící režimV / F skalární řízení
SVC vektorové s otevřeným okruhem
CLVC vektorové řízení
Maximální frekvenceSVC, CLVC vektorové řízení: 0 – 300 Hz
V/F skalární řízení: 0 – 3200 Hz
Nosná frekvence1-16 kHz
Nosná frekvence se automaticky nastaví na základě charakteristiky zatížení.
Rozlišení vstupní frekvenceDigitální nastavení 0.01 Hz
Analogové nastavení: maximální frekvence x 0.025%
Počáteční točivý momentG typ: 0.5 Hz / 150% (SVFC)
G typ: 0.5 Hz / 180% (CLVC)
P typ: 0.5 Hz / 100% (V / F)
Rozsah rychlosti1: 100 (SVC)
1: 1000 (CLVC)
Stabilita rychlosti± 0.5% (SVC)
± 0.02% (CLVC)
Přesnost řízení točivého momentu± 5% (CLVC)
PřetížitelnostG typ: 60s pro 150% jménovitého proudu, 3s pro 180% jmenovitého proudu
P typ: 60s pro 120% jmenovitého proudu, 3s pro 150% jmenovitého proudu.
Zvýšení točivého momentuAuto-boost nebo uživatelské manuálně zvýšení 0.1% až 30.0%
V / F křivkaLineární V / F křivka
Vícebodová V / F křivka
N-napěťová V / F křivka (násobek 1.2-napětí, 1.4- napětí, 1.6- napětí, 1.8- napětí, upravená)
V / F separaceDva typy: úplná separace; poloviční separace
Režimy rampyLineární rampa
Rampa typu S-křivka
Čtyři skupiny časů zrychlení / zpomalení s rozsahem 0.0-6500.0 s
Vstup a výstupVstupní svorkovnice8 digitálních vstupů, binárních vstupů ON / OFF, 1 svorka X5 může podporovat vysokorychlostní impulsní vstup. Všechny svorky mají volitelné PNP nebo NPN
2 analogové vstupy, z nichž jeden FIV podporuje -10 V / +10 V; nebo 0 – 10 V vstup a druhý FIC podporuje 0 – 10V nebo 0-20mA (4-20 mA) vstup.
Výstupní svorkovnice1 Programovatelný výstup s otevřeným kolektorem: poskytuje 1 výstupní svorku (výstup otevřeného kolektoru nebo vysokorychlostní impulsní výstup)
2 reléové výstupy,
2 analogové výstupy: FOV a FOC s volitelným výstupem 0 – 20 mA (4 – 20 mA) nebo 0 – 10 V
PGPG kartyMěnič je vybaven portem pro PG karty (pro encoder) nebo PG karty pro použití s ​​resolver atd.
Standardní funkceDC brzděníFrekvence brzdění: 0,0 Hz až maximální frekvence
Doba brzdění: 0.0-36.0 s
Hodnota proudu při brzdění: 0.0% -100.0%
Brzdová jednotkaModely do výkonu 18,5 kW mají standardně zabudovanou brzdovou jednotku.
Řízení v JOG režimu (krokování)JOG frekvenční rozsah: 0.00-50.00 Hz
JOG čas zrychlení / zpomalení: 0.0-6500.0 s
Implem. více přednastavených rychlostíImplementován až 16 rychlostí pomocí jednoduché funkce PLC nebo kombinace koncových stavů X.
PTC / TermokontaktVstup pro PTC ochranu motoru nebo termokontaktu.
Zabudovaný PID regulátorUsnadňuje procesně řízený systém řízení uzavřené smyčky.
Automatická regulace napětí AVRPři změně napájecího napětí může automaticky udržovat konstantní výstupní napětí.
Ovladač přepětí a nadměrného prouduProud a napětí jsou automaticky omezeny během chodu, aby se zabránilo častému vypínání v důsledku přepětí a nadměrného proudu.
Omezení točivého momentu a řízeníMůže automaticky omezit točivý moment a zabránit časté změně nadproudu během chodu.
Bezpečnostní funkce EMS STOPSystém “emergency stop”: v nouzových případech zastaví měnič okamžitě, po aktivaci EMS STOP.
Rychlé omezení prouduPomáhá předcházet častým chybám z důvodu nadproudu AC motoru
Vysoký výkonŘízení AC motoru se realizuje technologií řízení proudu vektoru s vysokým výkonem.
Časové řízeníČasový rozsah: 0.0-6500.0 minut
KomunikaceMODBUS RTU, PROFIBUS-DP
Kanál spouštěcích příkazůPodle panelu, řídících terminálů, port sériové komunikace lze přepínat mnoha způsoby
Zdroj frekvence10 druhů frekvencí, daných digitálním analogovým napětím, analogovým proudem, impulsem, sériovým portem, X8, PID, může být přepínaný mnoha způsoby
Pomocný zdroj frekvence10 druhů frekvencí, může se snadno realizovat mikro nastavení, frekvenční syntetizátor
LED displejZobrazuje parametry
Uzamčení tlačítek a výběr funkcíMůže blokovat tlačítka částečně nebo úplně a definovat rozsah funkcí některých tlačítek, aby se zabránilo nesprávné funkci.
Ochranný režimZjišťování zkratu motoru při zapnutí, ochrana proti ztrátě výstupní fáze, ochrana před nadměrným proudem, ochrana proti přepětí, ochrana pod napětím, ochrana proti přehřátí a ochrana proti přetížení.
EMC (kompatibilita)IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
StandardyEN / IEC 61800-3: 2017; C1, který je vhodný do 1. prostředí;
EN / IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí;
Instalace v prostředíInstalujte v interiéru, vyhněte se přímému slunečnímu záření, soli, prachu, korozivnímu nebo hořlavý plyn, kouře, páře. Odolnost proti chemickým znečištěním třída 3C3 EN / IEC
60721-3-3 .Odolnosť proti znečištění prachem 3S3EN / IEC 60721-3-3.
Nadm. výška.Pod 1000 metrů n.m. (Snižte stupeň výkonu při použití nad 1000 metrů n. M.)
Teplota okolí– 10 ° C ~ 40 ° C (snižte stupeň výkonu pokud teplota okolí mezi 40 ° C až 50 ° C)
VlhkostMéně než 95% relativní vlhkosti, bez kondenzace
IEC 60068-2-3
VibraceMéně než 5,9 m / s2 (0,6 g) IEC 60068-2-6
Teplota skladování– 20 ° C ~ 60 ° C

Rozměrové výkresy

Frekvenční měnič 560kW V810 – rozměrový výkres

rozměrový výkres frekvenční měnič 560kw V810

Fotogalerie

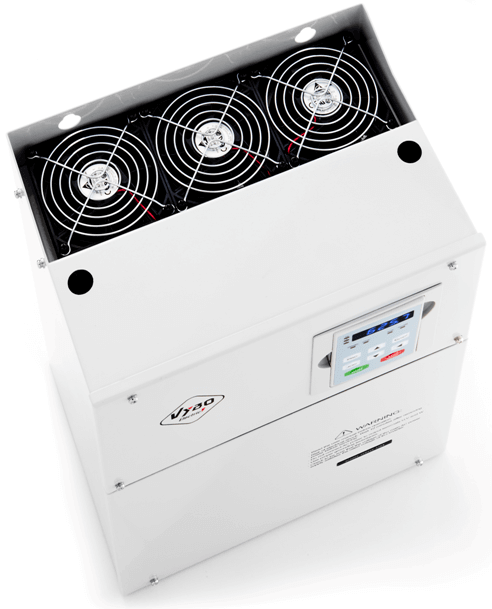

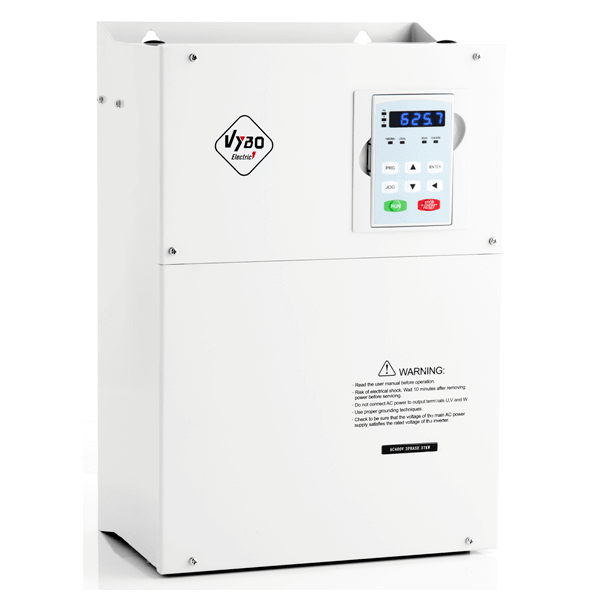

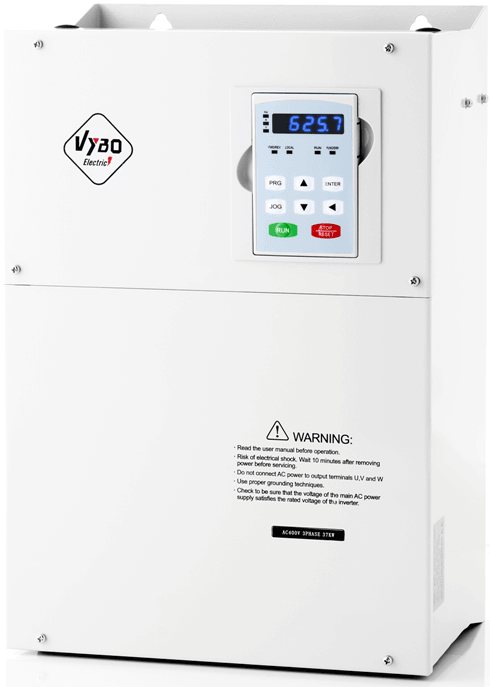

Frekvenční měnič 560kW V810 – fotogalerie

frekvenční měnič 560kw V810

frekvenční měnič 560kw V810

frekvenční měnič 560kw V810

frekvenční měnič 560kw V810
