Typ: A550 Plus 4T0007, 0,75 kW
| Všeobecná data | |
| Typ | A550 Plus 4T0007 |
| Velikost | 2A |
| Elektrická data | |
| Jmenovitý výkon | 0,75 kW |
| Maximální vstupní proud | 3,8 A |
| Jmenovitý výstupní proud | 2,5 A |
| Doporučený výkon motoru | 0,75 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 6 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 2,5 mm² |
| Približné výkonové ztráty | 40 W |
| Požadovaný průtok chladicího vzduchu | 42 m³/hod |
| Indukčnost AC reaktoru | 7 mH |
| Indukčnost DC reaktoru | 3,8 mH |
| Utahovací moment | 1,2 až 1,5 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Doporučený výkon | – kW |
Dlouhý popis produktu
Stabilní řízení menšího 400 V pohonu

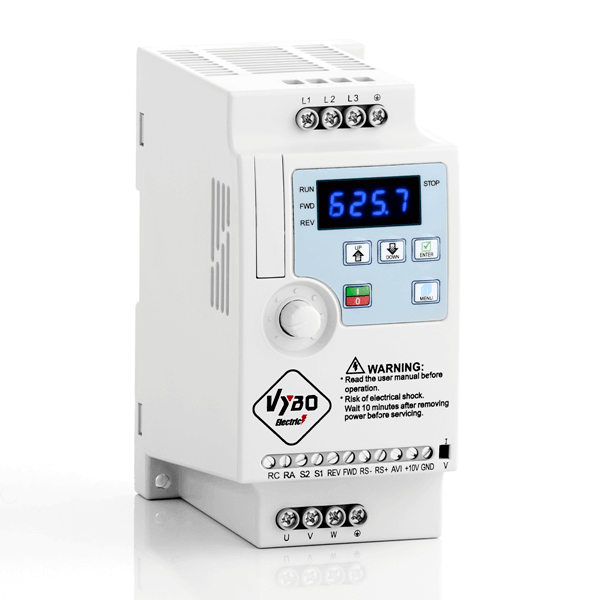

A550 Plus 4T0007 je frekvenční měnič navržený pro třífázové napájení 3 x 400 V AC a třífázový výstup 3 x 0 – 400 V AC. Výkon 0,75 kW je vhodný tam, kde je potřeba přesná regulace otáček, kultivovaný rozběh a spolehlivý provoz při běžném nasazení. K dispozici je výstupní frekvence v rozsahu 0 – 999 Hz a přetížitelnost 150 % / 60 s.
Řídicí funkce připravené pro automatizaci
Měnič nabízí PID regulaci, PLC inteligentní funkci, pevnou volbu rychlostí, JOG režim, změnu směru otáčení přes externí vstup a integrovanou komunikaci RS485 MODBUS RTU. Praktická je také podpora PTC vstupu, +10 V výstupu, digitálních vstupů a reléového výstupu. Tato výbava umožňuje pohodlné zapojení do strojů i do jednodušších provozních automatizací.
Vhodný pro plynulé procesy a lehké technologie
Tento model se hodí pro menší ventilátory, odsávací moduly, oběhová čerpadla, filtrační okruhy, dávkovací jednotky, laboratorní zařízení, balicí pracoviště, dopravníky s lehčím zatížením, chladicí technologie, podávací mechanismy, míchací nádoby, servisní zařízení i pomocné výrobní moduly. Velmi dobře funguje v provozech, kde je důležitá jemná regulace, rovnoměrný chod a možnost přizpůsobit motor konkrétní zátěži bez zbytečných rázů.
Kompaktní provedení pro rozvaděčovou montáž

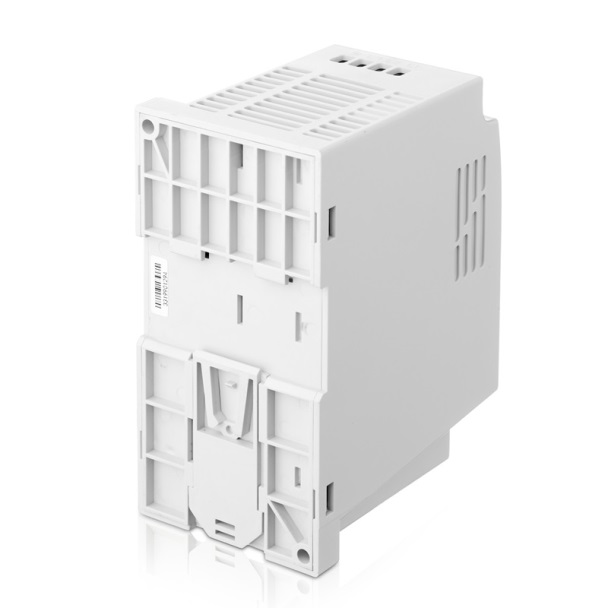

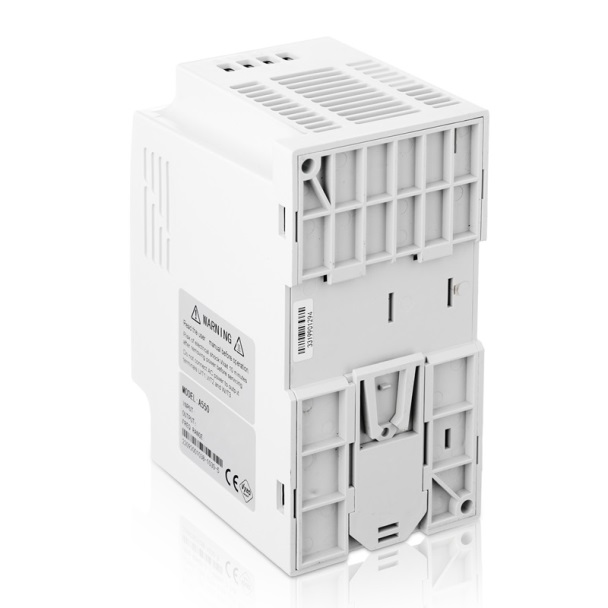

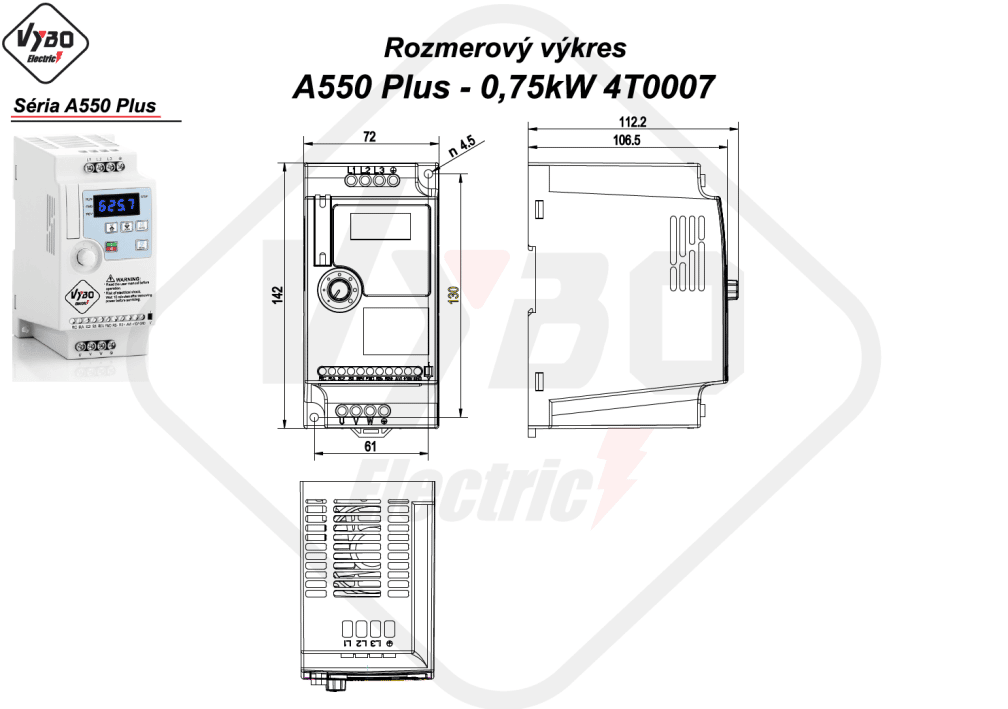

Model patří do velikosti 2A a má rozměry 72 x 142 x 112,2 mm. Krytí IP20 jej předurčuje k montáži do vnitřního prostředí. Praktická je montáž na stěnu i na DIN lištu 35 mm, což zjednodušuje osazení do menších rozvaděčů. Přibližné výkonové ztráty dosahují 40 W, požadovaný průtok chladicího vzduchu 42 m³/hod a indukčnost AC reaktoru 7 mH.
Technické řešení pro spolehlivý provoz
Maximální vstupní proud je 3,8 A, jmenovitý výstupní proud 2,5 A, doporučený výkon motoru 0,75 kW, doporučený jistič 6 A a průřez napájecího kabelu 3 x 2,5 mm². Tento model nemá integrovanou brzdnou jednotku, což odpovídá jeho zaměření na menší pohony s plynulým pracovním režimem.
