Elektromotor s brzdou 0.18kW 1ALBR632-4

4082,00 Kč 3402.00

Vyčistit

Mezisoučet:

Spolu za doplňky:

Spolu:

Typ

1ALBR632-4

Výkon

0,18 kW

Rychlost

1365 ot/min

Proud (380 V)

0,67 A

Napětí

230/400 V

Materiál

Hliník

Průměr hřídele

11 mm

Produkt je dostupný na skladě.

Technický popis – Elektromotory s brzdou 1ALBR série

Třífázový elektromotor s brzdou s vysoce otáčkovým A.C. brzděním

Velikosti rámů: 63 … 160
Rozsah výkonů: 0.09 … 22kW
Polarita: 2, 4, 6, 8 (změna pólu na vyžádání)
Třída izolace: F
Standardní stupeň ochrany: IP 54 (IP 55 na vyžádání) pro velikosti rámů 132, IP 55 pro rámy s velikostí 160

– Dvojitá brzdná plocha
– Třecí plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzděním v případě přerušení napájení
– Standardní napájení usměrňovače: 230/400 V – 50/Hz (jiné na požádání) se samostatnou svorkovnicí
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavení (<33%; 67%; max. 100% Mb)

Rychlouzavírací usměrňovač je k dispozici na vyžádání pouze pro napájení usměrňovače 230V 50 / 60Hz (velikosti 63 … 112). Speciální provedení pro větrný generátor je k dispozici na požádání (průběžné nastavení brzdného momentu v rozsahu (30% Mb max… 100% Mb max), nelepící provedení, provedení korozní odolnosti, snížená hodnota brzdného momentu, snížená regulace brzdného momentu v rozsahu, …). cURus schválení na požádání.

Třída účinnosti odpovídá požadavkům Energy cURus. K dispozici s mnoha možnostmi (např. enkodér, axiální nezávislý ventilátor, ruční páka, speciální konstrukce brzd, setrvačník, …). Velmi vysoký počet startů/hodina.

Elektromotor s brzdou 0,18kW – typické aplikace

Automatizace s vysokou frekvencí zásahu, převodovými motory, zvedacími, manipulačními stroji.


Technický popis – Elektromotory s brzdou 1ALBR(c) série

Třífázový elektromotor s brzdou s vysoce otáčkovým D.C. brzděním

Velikosti rámů: 63 … 160
Rozsah výkonů: 0.09 … 22kW
Polarita: 2, 4, 6, 8 (změna pólu na vyžádání)
Třída izolace: F
Standardní stupeň ochrany: IP 54 (IP 55 na vyžádání) pre veľkosti rámov ≤ 132, IP 55 pro rámy s velikostí 160

– Dvojitá brzdná plocha
– Třecí plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzděním v případě přerušení napájení
– Standardní napájení usměrňovače: 230 V – 50/60 Hz (jiné na požádání)
– Progresivní a nehlučné brzdění
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavení (~33%; 67%; max. 100% Mb)

Rychlouzavírací usměrňovač je k dispozici na vyžádání pouze pro napájení usměrňovače 230V 50 / 60Hz (velikosti 63 … 112). Speciální provedení pro větrný generátor je k dispozici na požádání (průběžné nastavení brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepící provedení, provedení korozní odolnosti, snížená hodnota brzdného momentu, snížená regulace brzdného momentu v rozsahu, …). cURus schválení na požádání.

Třída účinnosti odpovídá požadavkům Energy cURus. K dispozici s mnoha možnostmi (např. enkodér, axiální nezávislý ventilátor, ruční páka, speciální konstrukce brzd, setrvačník, …). Vysoký počet startů/hodina.

Elektromotor s brzdou 0,18kw – typické aplikace

Automatizace vyžadující hladký zásah, transferové stroje, balicí stroje, převodové motory.

REACH brzdové dáta

Typ brzdy

06

Brzdový moment (Nm)

4

Brzdový jmenovitý výkon (W)

20



Čas zpoždění při zapnutí (ms)

15

Čas brzdení (ms)

30

Pick in čas při vypnutí (ms)

40



INTORQ brzdové data

Typ brzdy

06

Brzdový moment (Nm)

4

Brzdový jmenovitý výkon (W)

20



Čas zpoždění při zapnutí (ms)

10

Čas brzdení (ms)

23

Pick in čas při vypnutí (ms)

52



Technické data

Typ a osová velikost

1ALBR 632-4

Jmenovitý výkon (kW)

0,18

Jmenovitý proud 220V (A)

1,15

Jmenovitý proud 380V (A)

0,67

Jmenovitý proud 660V (A)

0,38

Efektivita μ (100%)

64,2

Efektivita μ (75%)

62,5

Efektivita μ (50%)

55,9



Rychlost (ot./min)

1365

Účiník (cosφ)

0,64

Tst/Tn

2,8

Tmax/Tn

2,55

Tmin/Tn

2,4

Ist/In

3,6

Hluk

52

Elektromotor s brzdou 0,18kW 1ALBR632-4 – rozměrový výkres

brzdové elektromotory rozměrový výkres 63

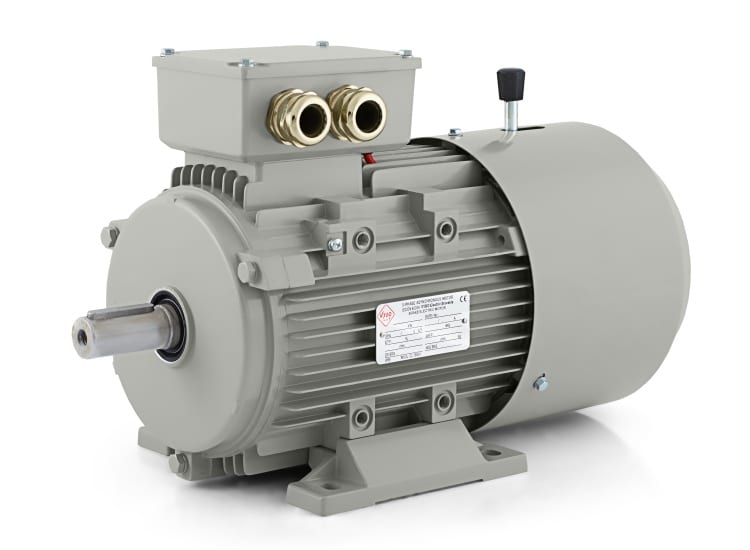

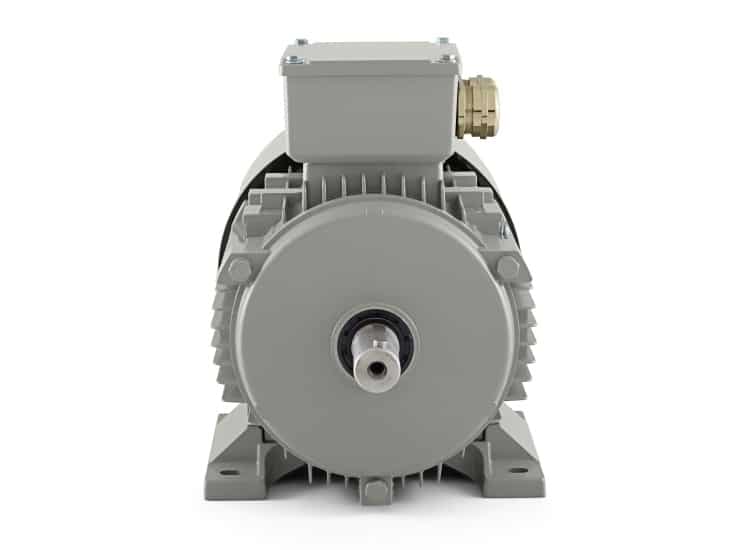

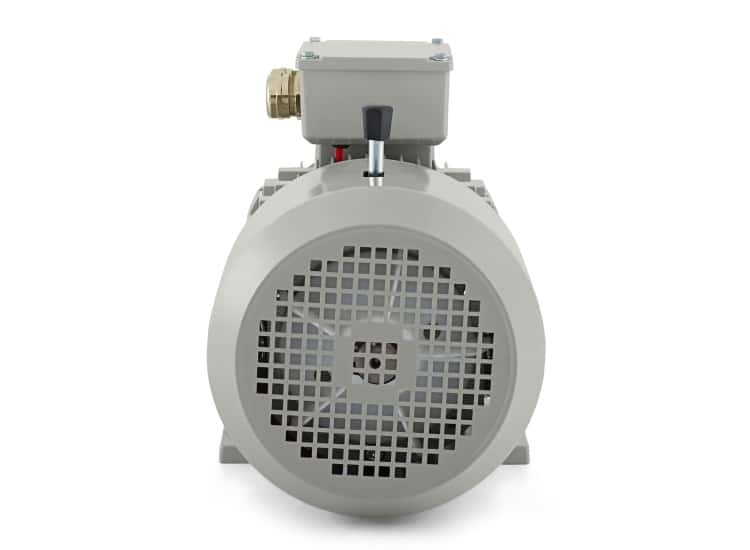

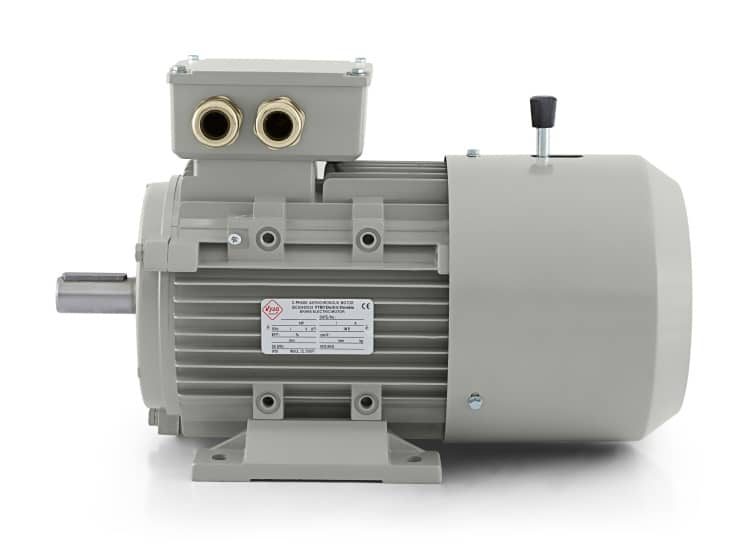

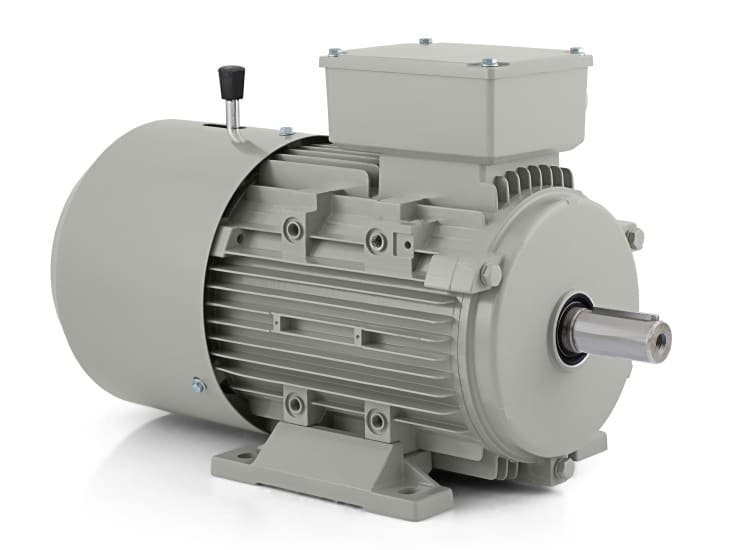

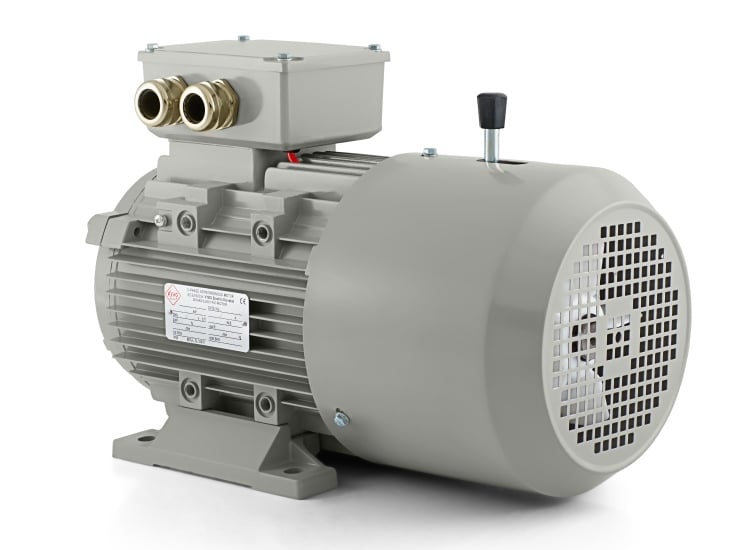

Elektromotor s brzdou 0,18kW 1ALBR632-4 – fotogalerie

elektromotor s brzdou 0.18kW 4POL

elektromotor s brzdou 0.18kW 4POL

elektromotor s brzdou 0.18kW 4POL

elektromotor s brzdou 0.18kW 4POL

elektromotor s brzdou 0.18kW 4POL

elektromotor s brzdou 0.18kW 4POL

Elektromotor s brzdou 1ALBR

náhradní díly elektromotor s brzdou

Elektromotor s brzdou 1ALBR(c)

součástky elektromotor s brzdou

Provedení

Patkový B3 (na nožkách), Přírubový B5 (velká příruba – standardní), Malá příruba B14, Střední příruba B14B, Patkovo-přírubový B35 (s nožkami a přírubou), Patkovo-přírubový B34 (s nožkami a malou přírubou), Patkovo-přírubový B34B (s nožkami a střední přírubou)
