Datový list pro třífázové elektromotory

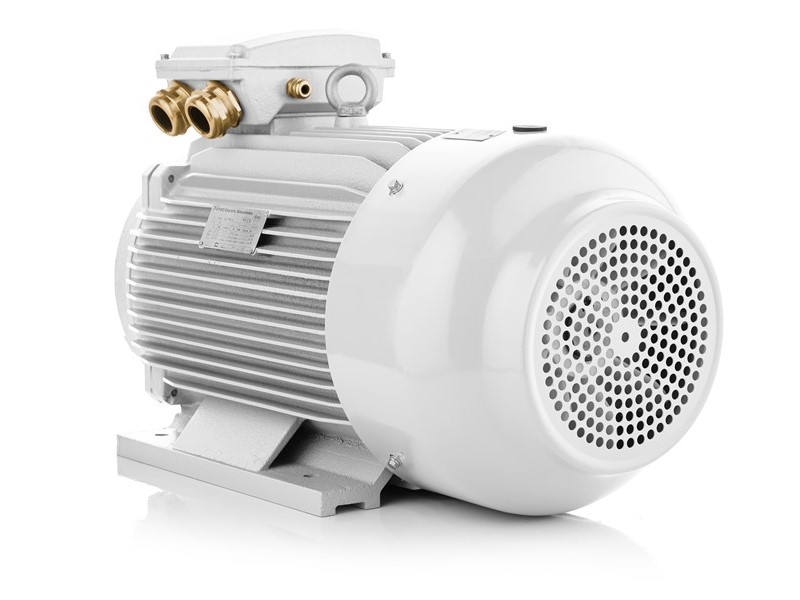

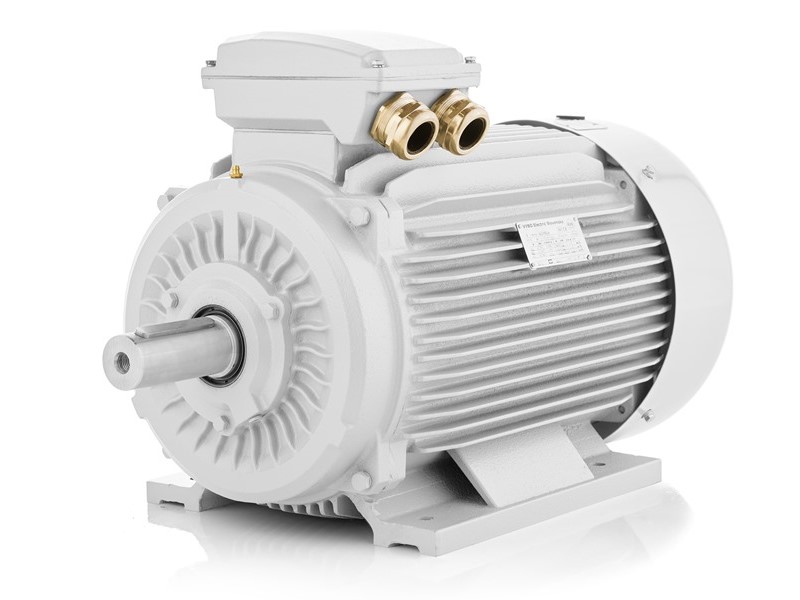

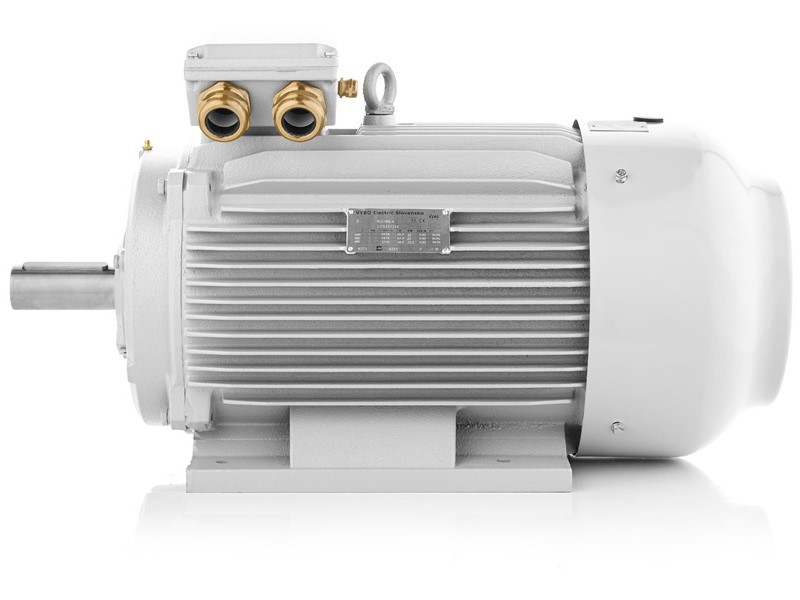

Typ elektromotoru: 5LC-80M1-2, 0,75 kW
| Všeobecná data | |
| Typ | 5LC-80M1-2 |
| Rám (mm) | 80 |
| Elektrická data | |
| Výkon (kW) | 0,75 |
| Jmenovitý proud 230 V (A) | 2,78 |
| Jmenovitý proud 400 V (A) | 1,6 |
| Rychlost (rpm) | 2915 |
| Frekvence (Hz) | 50 |
| Póly | 2 |
| Napětí (V) | 230/400 |
| Připojení | △/Y |
| Zvratný moment (maximální) | 2,3 |
| Moment nakrátko | 2,2 |
| Proud nakrátko | 8,5 |
| Setrvačnost rotoru (kg/m2) | 0,0011544 |
| Výkonnost | |
| Efektivita (100%) | 86,3 |
| Účiník (100%) | 0,83 |
| Příslušenství | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická data | |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Zatížení | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IP55 |
| Izolační třída | F |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 26,4 |
| Rozměry balení (mm) | 320*220*260 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M20X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6204-2RZ/6204-2RZ |
| Mazivo | Lithiová báze č.2 (teplotní třída) |
Datový list pro elektromotor značky VYBO Electric a.s. je vytvořen podle našich standardních elektromotorů na základě všech platných norem IEC. Při speciálních požadavcích nás kontaktujte – umíme upravit libovolný parametr.
