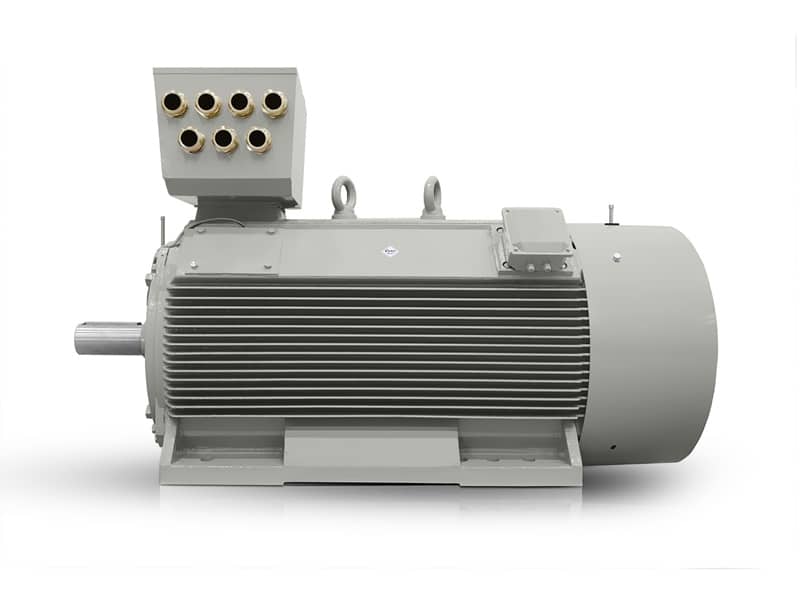

Typ elektromotoru: H17RL-355X6-4 710KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 355X6-4 |
| Rám (mm) | 355 |
| Elektrická dáta | |
| Výkon (kW) | 710 |
| Jmenovitý proud 400 V (A) | 1213 |
| Jmenovitý proud 690 V (A) | 703 |
| Rychlost (rpm) | 1485 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 4566 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 700 |
| Externí rozběhová setrvačnosť (kg*m2) | 456 |
| Moment setrvačnosti GD2 (kg*m2) | 40,5 |
| Výkonnost | |
| Efektivita (%) | 96,3 |
| Účiník (100%) | 0,87 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | H |
| Zvýšení teploty (oteplení) | H |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 4000 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | masivní hliníková klec |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322C3/6222C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
H17RL 355X6-4 pro pohony s vysokou hustotou výkonu
Konstrukce H17RL 355X6-4 je navržena pro aplikace, kde rozhoduje vysoká hustota výkonu v omezeném montážním prostoru. Tento elektromotor 1500 ot./min dodává 710 kW při 1485 otáčkách/min, takže se hodí do soustav, kde je třeba stabilní točivý moment bez zbytečného naddimenzování pohonu.
V praxi to znamená efektivní využití rámu 355 mm při zachování prostoru pro spojku, převodovku i servisní přístup. Pro provozovatele velkých továren a OEM výrobce velkých technologických celků je takovýto nízkonapěťový elektromotor vhodný tam, kde se skládá celý pohon do kompaktního celku a každý milimetr rozhoduje o montáži i údržbě.
Kompaktní výkon pro nepřetržitý provoz
Kompaktní výkon se u tohoto modelu projevuje ve stabilním chodu při jmenovitém točivém momentu 4566 Nm a při účinnosti 96,3 %. To je podstatné zejména v linkách, kde se očekává plynulý rozběh, konzistentní zatížení a rychlá reakce na změnu procesu.
Účiník 0,87 podporuje návrh napájecí soustavy a zjednodušuje dimenzování rozvaděčů v rozsáhlých technologických uzlech. Při projektování nových linek nebo modernizaci stávajících sestav se tento elektrický motor uplatní všude tam, kde je důležitý prostor, teplotní rezerva a provozní jistota.
Robustní litinová konstrukce pro náročné montážní podmínky
Robustní litinová konstrukce pomáhá udržet přesnost uložení i při vibracích a dlouhodobém zatížení. V náročných provozech je to výhoda, která se projeví menším namáháním ložisek, stabilnější základnou a delší životností celého pohonu.
Masivní hliníková klec rotoru je zvolena tak, aby motor zvládal dynamické změny zátěže bez zbytečných ztrát kontroly nad rozběhem. V kombinaci s izolační třídou H a nárůstem teploty H je vhodný také do sestav, kde se očekává dlouhá pracovní směna a časté přepínání režimů.
Ložiskové uložení připravené na servisní intervaly
Domazávání ložisek během provozu patří mezi řešení, která usnadňují plánování údržby v kontinuálních výrobách. Ložisko DE 6322C3 a ložisko NDE 6222C3 jsou součástí koncepce, která podporuje servisní dostupnost a předvídatelný chod.
Stejný přístup je důležitý i při vysokých externích setrvačnostech, kde se od pohonu očekává klidný start a spolehlivé zvládnutí náběhu technologie. U let zkušeností výrobce VYBO Electric jde o řešení, které vychází z praxe v průmyslových sestavách, nikoliv z laboratorního kompromisu.
Výkonové parametry vhodné pro rozběhy s velkou zátěží
Poměry rozběhového a zvratového momentu podporují použití v aplikacích, kde se pohon setkává s vyšší setrvačností a s požadavkem na bezpečný náběh. Jmenovitý proud 1213 A při △ 400V a 703 A při Y 690V dává projektantům jasný základ pro návrh napájení a ochrany.
Při rozběhovém proudu 700 % a rozběhovém momentu 120 % zůstává provoz srozumitelný pro energetiky i údržbu. Hodnota GD² 40,500 kg·m² spolu s externí rozběhovou setrvačností 456,000 kg·m² poskytuje oporu při návrhu linek s těžším mechanickým tokem materiálu.
Průmyslové aplikace pro velké technologické celky
Tento model se uplatní v následujících aplikacích:
- V kolových mlýnech pro zpracování cementového slinku.
- V drtičích primárního kameniva v lomové technologii.
- V dmychadlech pro spalovací a filtrační jednotky v energetice.
- V dopravnících surovin s dlouhým mechanickým tokem materiálu.
- V extrudérech pro kontinuální výrobu polymerových směsí.
- V čerpadlových agregátech pro velké vodohospodářské a průmyslové okruhy.
H17RL Compact PRO od VYBO Electric je navržen pro provozy, které potřebují spojit kompaktní výkon s přesně řízenou údržbou a stabilním mechanickým chováním. Elektromotor 1500 ot./min v tomto provedení je vhodný pro návrhy, kde se počítá s dlouhodobým provozem, servisní dostupností a průmyslovou spolehlivostí.
Kontaktujte nás a získejte návrh řešení pro vaši technologii.
