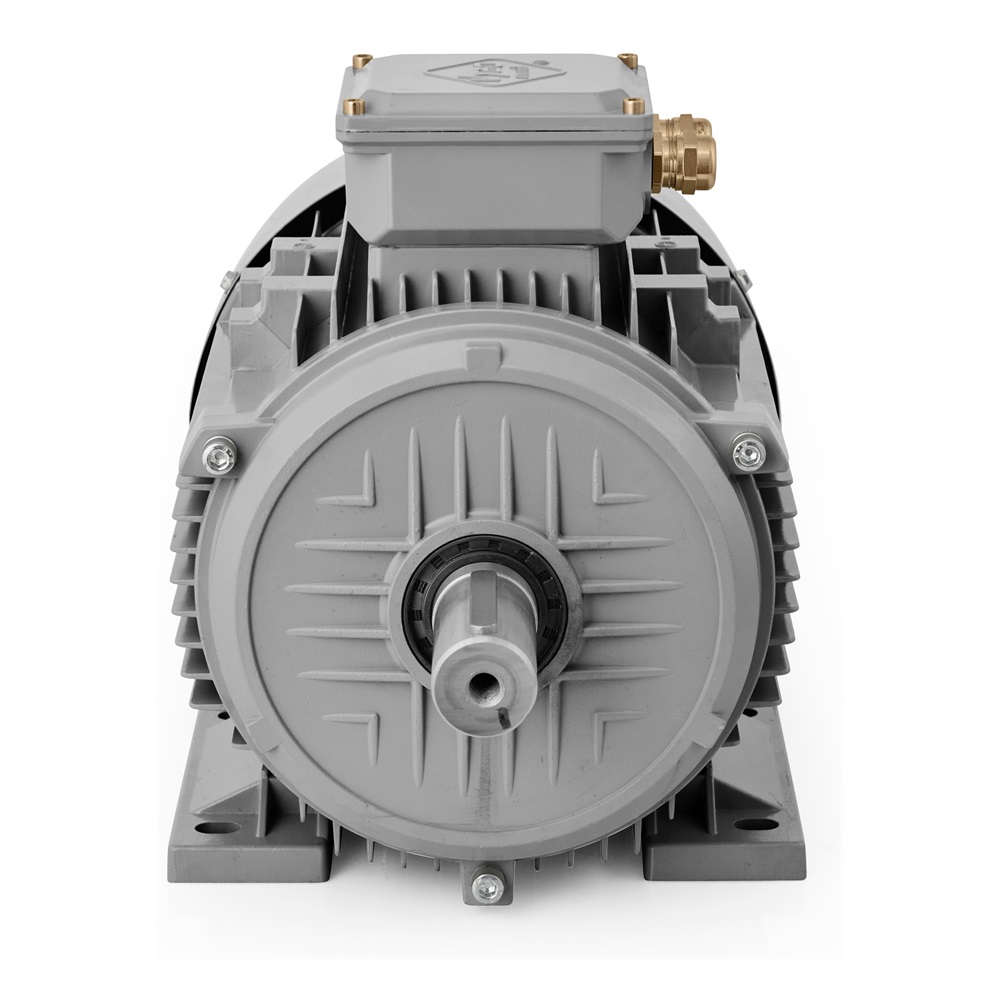

Elektromotor 5,5 kW, 960 ot./min, 400 V, 1AL-132M2-6

Dlouhý popis produktu

Elektromotor 1AL-132M2-6 pro technologie, kde rozhoduje montážní jistota a vyrovnaný chod

Elektromotor 1AL-132M2-6 od VYBO Electric je 6-pólový třífázový model s výkonem 5,5 kW, jmenovitým napětím 400/690 V, frekvencí 50 Hz a jmenovitými otáčkami 960 ot./min. Tento motor je vhodný pro provozy, kde se očekává klidnější pracovní rytmus, pevné osazení do stroje a dlouhodobá spolehlivost při pravidelném zatížení. Místo prudkého dynamického projevu přináší stabilní a čitelný chod, což je v mnoha průmyslových procesech důležitější než samotná rychlost reakce pohonu.

Už samotná konstrukční velikost 132 mm napovídá, že jde o motor připravený pro zařízení s pravidelným provozem a s důrazem na mechanickou jistotu. Dobře se uplatní v technologických celcích, kde pohon pracuje denně a kde má být montáž řešena čistě, bez zbytečných úprav a improvizací. Proto se elektromotor 1AL-132M2-6 hodí například do ventilátorových sestav, do oběhových a procesních čerpadel, do míchacích jednotek, do dopravníků, do filtračních technologií, do sušicích uzlů, do balicích pracovišť, do recirkulačních systémů, do třídicích zařízení i do různých pohonů pomocných výrobních mechanismů.

Montážní řešení, které zjednodušuje zařazení do technologie

U tohoto modelu je silnou stránkou jeho připravenost k osazení do průmyslového zařízení. Vyvážení s polovičním perem usnadňuje korektní spojení s řemenicí, spojkou nebo jiným přenosovým prvkem. Součástí provedení jsou kabelové průchodky 2-M32X1.5, což pomáhá při čistém přivedení napájení a při přehledném vedení kabeláže ve stroji nebo v technologickém celku. Směr otáčení je možný v obou směrech, proto se motor dobře přizpůsobí i sestavám, kde se konečné uspořádání pohonu určuje až při montáži nebo při oživování.

Hmotnost balení 57 kg a rozměry balení 540 × 310 × 340 mm jsou důležité při plánování manipulace, skladování a logistiky před samotným osazením. V servisní praxi i při výrobě strojů je to užitečný detail. Motor lze lépe připravit na přesun, naskladnění i montážní postup bez zbytečných komplikací. V sérii 1AL OPTIMAL jde o profesionální řešení, které je navrženo pro rychlé uvedení do provozu a pro široké použití v průmyslu.

Chod v aplikacích, kde je důležitá pravidelnost

Šestipólové provedení a jmenovité otáčky 960 ot./min dávají tomuto modelu pracovní projev, který je vhodný tam, kde má technologie běžet vyrovnaně a bez zbytečně prudkých reakcí. U ventilátorů pomáhá udržet stabilní průtok. V čerpacích soustavách podporuje pravidelný chod okruhu. U míchadel a recirkulačních zařízení je výhodou to, že pohyb působí klidně a předvídatelně. U dopravníků, balicích strojů či třídicích modulů zase motor lépe zapadá do procesů, kde se oceňuje rovnoměrný chod mechaniky a přesnější kontrola nad pracovním cyklem.

Motor je určen pro parabolickou nebo lineární křivku zatížení, takže se přirozeně hodí do aplikací s ustáleným odporem i do technologií, kde se zátěž mění podle provozního bodu. Setrvačnost rotoru 0,0449 kg/m² podporuje vyváženou odezvu při spuštění i při řízení. To znamená, že pohon se chová čitelně při rozběhu i při změnách pracovního stavu a dobře spolupracuje s mechanickou částí zařízení.

Řízení, rozběh a provozní režim

Elektromotor 1AL-132M2-6 je vhodný pro přímé spuštění DOL, pro řízení frekvenčním měničem i pro provoz se softstartérem. Tato kombinace rozšiřuje možnosti jeho použití. V jednom provozu může motor pracovat jako pevně zapojený pohon. V jiném může být součástí regulovaného systému, kde se upravuje náběh nebo pracovní rytmus podle požadavků technologie. Takové řešení je praktické například u vzduchotechniky, při obsluze čerpacích uzlů, při míchání, při přesunu materiálu i v technologických procesech, kde se sleduje hladší rozběh zařízení.

Poměr rozběhového momentu 2,1 pomáhá při startu překonat počáteční odpor zařízení bez nejistého náběhu. Poměr zvratného momentu 2,1 podporuje stabilitu chodu v okamžiku, kdy se zátěž krátkodobě mění. Poměr rozběhového proudu 6,5 je důležitý pro návrh elektrické větve a ochranných prvků. Provozní faktor 1,0 a režimy S1, S2, S3 a S4-S9 dávají tomuto modelu dobrou použitelnost v trvalém i přerušovaném provozu. U zařízení, která běží celou směnu, i u technologií s opakovanými cykly jde o důležitý praktický přínos.

Ochrana a mechanická stabilita při každodenním nasazení

Na straně DE i NDE jsou použita ložiska 6308-2Z, která podporují spolehlivé uložení rotoru při pravidelném zatížení. Mazivo na lithiové bázi č. 2 je vhodné pro běžné průmyslové podmínky a přispívá ke stabilnímu mechanickému chodu. Krytí IP55 pomáhá chránit vnitřní části motoru před prachem a provozní vlhkostí. Chlazení IC411 podporuje stabilní tepelný režim během delšího provozu.

Izolační třída F a nárůst teploty B vytvářejí vhodný základ pro spolehlivé nasazení v každodenním provozu. Motor je určen pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Vibrace 2,8 mm/s při stupni vibrací třídy A pomáhají udržet kultivovaný chod. Hlučnost 69 dB(A) odpovídá průmyslovému charakteru tohoto provedení. Platforma 1AL OPTIMAL od VYBO Electric je známá velmi dobrým poměrem kvality a ceny, odzkoušenou kvalitou a kompatibilitou pro široké použití v průmyslu. K dispozici jsou i montážní provedení IM B3, IM B35, IM B5, IM B14 a IM B34.

Pohon pro zařízení, která potřebují spolehlivý rytmus práce

Elektromotor 1AL-132M2-6 je vhodný pro technologie, kde se od pohonu očekává pevné osazení, klidnější 6-pólový chod a připravenost na pravidelný průmyslový provoz. Tento model přináší kombinaci výkonu, montážní jistoty a provozní stability, která dobře zapadá do zařízení s důrazem na plynulost a dlouhodobou spolehlivost.
