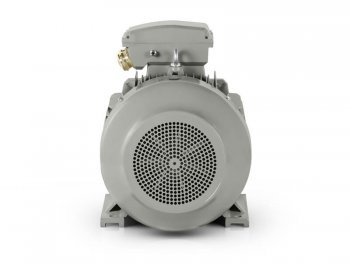

Elektromotor 22 kW, 980 ot./min, 400/690 V, 1LC-200L2-6

Dlouhý popis produktu

Elektromotor 1LC-200L2-6 s důrazem na vyvážený výkon a elektrický profil

Elektromotor 1LC-200L2-6 je třífázový 6pólový elektromotor, u kterého se výkon 22 kW spojuje s vyrovnaným elektrickým chováním a pevným mechanickým základem. Účiník 0,83 a účinnost 90 % dávají tomuto modelu technický profil vhodný pro provozy, kde má pohon pracovat stabilně, s přesně určenou výkonovou úrovní a bez zbytečně nevyváženého elektrického zatížení. V sérii 1LC PRO je právě tato kombinace důležitá u technologických sestav střední výkonové třídy, kde se sleduje nejen samotný výkon motoru, ale také jeho celková provozní jistota při pravidelném pracovním nasazení.

Jmenovité otáčky 980 ot./min přirozeně odpovídají 6pólovému provedení a vytvářejí pracovní charakter vhodný pro zařízení, v nichž se požaduje klidnější a vyrovnanější chod. Tento model tak nepůsobí pouze jako výkonový prvek, ale jako součást pohonu, který má nést stabilní zátěž ve standardních i průmyslových provozech bez toho, aby se muselo ustupovat z nároků na pevnost nebo provozní spolehlivost.

Elektrické parametry a výkonová úroveň v kW

Jmenovité napětí 400/690 V, zapojení Δ/Y a frekvence 50 Hz vytvářejí standardní základ pro třífázové napájení. Jmenovitý proud 42,5 A při 400 V a 24,64 A při 690 V přesně určují elektrickou úroveň motoru a pomáhají správně číst jeho místo v rámci výkonové třídy 22 kW. Výkon motoru je tak podložen konkrétními údaji, které mají význam při dlouhodobějším provozu i při technickém začlenění do zařízení, kde je potřeba pracovat s jasně definovaným elektrickým profilem.

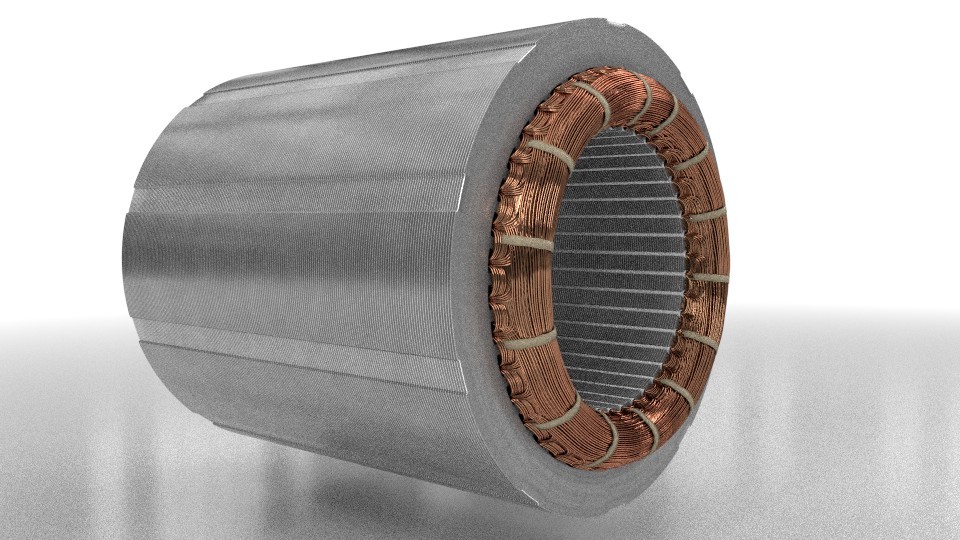

Strojní navíjení a maximální čistota mědi ve smaltovaném drátu vinutí podporují rovnoměrný elektrický projev a důležitou provozní stabilitu. Ve spojení s třífázovým napětím vzniká řešení, které se opírá o technickou přesnost, a ne o obecné formulace. U modelu 1LC-200L2-6 to znamená motor vhodný tam, kde má být výkon 22 kW využit s důrazem na stabilní pracovní režim a dlouhodobě čitelné chování pohonu.

Rám 200 mm a logistická přiměřenost

Konstrukční velikost 200 mm vytváří pevný montážní základ pro tuto výkonovou úroveň. Rám 200 mm je vhodný pro sestavy, kde už pohon přenáší vyšší pracovní zátěž a musí zůstat mechanicky jistý i při pravidelném zatížení. Rozměry balení 870 × 500 × 670 mm a hmotnost balení 247 kg ukazují motor, který patří do robustnější montážní třídy, ale stále zůstává z hlediska prostoru a manipulace přiměřený svému výkonu. Takový rozměrový profil je důležitý tam, kde se kombinuje pevnost osazení s rozumnou provozní velikostí celé pohonné jednotky.

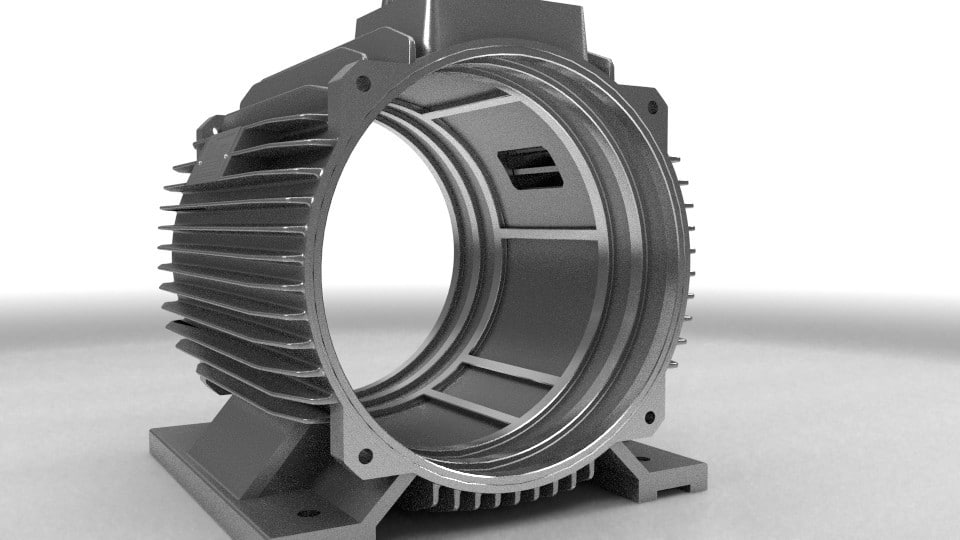

Litinový rám, zesílená rotorová klec a celkové nastavení série 1LC PRO podporují vysokou spolehlivost a účinnost právě v konstrukční velikosti 200 mm. Tyto sériové prvky zde mají věcný význam, protože jsou přímo navázány na přenos výkonu, mechanickou stabilitu a pevný základ motoru v technologickém celku.

Provozní chování, akustika a tepelný režim

Hlučnost 76 dB(A) odpovídá výkonové úrovni 22 kW a přitom drží provozní projev v technicky kultivované rovině. V zařízeních, kde má motor pracovat pravidelně a stabilně, jde o parametr, který doplňuje celkový obraz vyváženého pohonu. Izolační třída F a nárůst teploty B vytvářejí spolehlivý tepelný základ pro delší pracovní nasazení. Provozní faktor 1,0 odpovídá jmenovitému zatížení a režimy S1, S2, S3 a S4-S9 rozšiřují možnosti použití podle charakteru pracovního cyklu.

Okolní teplota do +65 °C a nadmořská výška do 1000 m přesně určují hranice provozu. Krytí IP55 podporuje ochranu motoru v průmyslovém prostředí a chlazení IC411 pomáhá udržovat tepelnou stabilitu při pravidelném zatížení. Vibrace 2,8 mm/s ve třídě A spolu se směrem otáčení v obou směrech potvrzují, že model 1LC-200L2-6 je připraven na kontrolovaný a mechanicky stabilní chod v náročnějším provozním režimu.

Setrvačnost rotoru, ložiska a způsob řízení

Setrvačnost rotoru 0,36 kg*m² odpovídá robustnějšímu rámu i výkonu motoru a doplňuje obraz pohonu, který pracuje s pevnou a stabilní rotující soustavou. Ložiska 6312-C3 na straně DE i NDE podporují mechanickou jistotu při dlouhodobějším zatížení a mazivo na lithiovém základě č. 2 tvoří součást technického standardu tohoto uložení. Typ zatížení pro parabolickou nebo lineární křivku rozšiřuje možnosti nasazení všude tam, kde se průběh pracovní zátěže mění podle charakteru zařízení.

Z pohledu startu a řízení je elektromotor určen pro DOL a zároveň je kompatibilní s frekvenčním měničem i softstartérem. Poměr rozběhového momentu 2, poměr zvratného momentu 2,1 a poměr rozběhového proudu 7 dávají jasně definované chování při náběhu. Kabelové průchodky 2 × M50X1.5 odpovídají výkonové i konstrukční úrovni motoru a montážní provedení IM B3, IM B5 a IM B35 umožňují zvolit vhodný způsob upevnění podle konstrukce zařízení.

• Výkon: 22 kW
• Jmenovité otáčky: 980 ot./min
• Rám: 200 mm
• Jmenovitý proud při 400 V: 42,5 A
• Účiník: 0,83

Elektromotor 1LC-200L2-6 je vhodný pro provozy, které požadují 6pólový asynchronní elektromotor s výkonem 22 kW, rámem 200 mm a vyváženým technickým profilem. V sérii 1LC PRO jde o řešení, které propojuje stabilní výkon, pevný mechanický základ a provozně jisté elektrické chování do jedné ucelené pohonné konfigurace.
